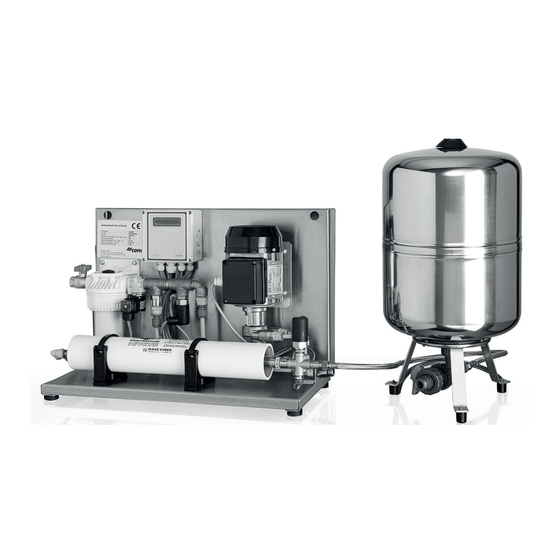

Condair AX 02 Montage- Und Betriebsanleitung
Umkehrosmose
Vorschau ausblenden
Andere Handbücher für AX 02:
- Montage- und betriebsanleitung (24 Seiten) ,
- Montage- und betriebsanleitung (24 Seiten)
Verwandte Anleitungen für Condair AX 02
Inhaltszusammenfassung für Condair AX 02
- Seite 1 CONDAIR AX 02 Umkehrosmose MONTAGE- UND BETRIEBSANLEITUNG Umkehrosmose Condair AX 02 01.07.2019 Luftbefeuchtung, Entfeuchtung und Verdunstungskühlung...
-
Seite 2: Inhaltsverzeichnis
Überwachung und Wartung Überwachung Eigentumsrechte Wartung Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Condair GmbH. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten Fehlerbehandlung zu Schadenersatz. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitsbewusstes Arbeiten Die in dieser technischen Dokumentation aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventu elle Arbeits-, Betriebs- und Sicherheitsvor- schriften des Betreibers sind zu beachten. Allgemeines Sicherheitshinweise für den Betreiber/Bediener Diese technische Dokumentation enthält grundlegende Hinweise, die bei Aufstel lung, Betrieb und Wartung zu beachten sind. -
Seite 4: Funktionsbeschreibung
Wasser benötigt. Elektr. Anschluss V/Hz 230/50 Diese Forderung erfüllt eine Umkehrosmoseanlage Condair AX auf hohem wirtschaftlichem Niveau. Leistungsbedarf 0,15 Sie ist für die Direktversorgung von Luft befeuchtern moderner Bauform vorgesehen und stellt das Permeat im Druckbereich 4 bis 7 bar dem Befeuchter zur Verfügung. -
Seite 5: R+I-Schema
R+I-Schema Abmessungen AX 02 Anschlüsse: Seitenansicht A = Rohwasser (PVC Ø 25 mm) B = Permeat (PVC Ø 20 mm) C = Abwasser (Schlauchtüle Ø 16 mm) Elektrischer Anschluss: 230V / 50Hz MSR-Einrichtungen und Stellorgane Draufsicht MSR-Stellenliste PI 1 Örtliche Anzeige des Pumpendruckes bzw. Arbeits-... -
Seite 6: Elektrischer Anschlussplan
Aufstellung und Montage Netzanschluss: In Reichweite der Netzzuleitung der Umkehrosomoseanlage Condair AX ist eine, der An lagenleistung entsprechende (siehe „Technische Daten“) CEE-Wech selstrom Klemmendose zu montieren. Dieser Anschluss muss bauseits abgesichert sein und darf nicht durch andere Anlagenteile Kontrolle der Lieferung abgeschaltet werden. -
Seite 7: In-, Außerbetriebnahme Und Steuerung
In-, Außerbetriebnahme und Steuerung 5.1.2 Inbetriebnahme der Voraufbereitung Ein Umkehrosmosesystem besteht grundsätzlich aus drei Teilen: 1. Voraufbereitung (je nach Ausführung) Inbetriebnahme und Steuerung 2. Umkehrosmoseanlage 3. Permeatspeicher 5.1.1 Chemische Rohwasseranalyse Vor Inbetriebnahme ist eine detaillierte Analyse des zur Verfügung stehenden Rohwassers Um ein Permeat von guter Qualität zu produzieren, sollten folgende Situationen vermieden werden: erforderlich. -
Seite 8: Inbetriebnahme Der Umkehrosmoseanlage
Meldungen an der Steuerung Die Voraufbereitung muss vor der UO-Anlage in Betrieb genommen werden. Dabei kommt es darauf an, dass die verschiedenen Stufen der Voraufbereitung in Flußrichtung zu Spülen und in Betrieb zu LCD-Anzeige nehmen sind, damit keine Verschmutzungen und Verkeimungen verschleppt werden. Erste Zeile Für das separate Spülen der einzelnen Aufbereitungsstufen müssen im Konzept der Gesamt- E n t... -
Seite 9: Alarmmeldungen An Der Steuerung
Alarmmeldungen an der Steuerung Außerbetriebnahme Alternierend zum Betriebszustand wird der Alarm angezeigt. Kurzzeitige Außerbetriebnahme Für eine kurzzeitige Außerbetriebnahme Betriebsart „OFF“ einstellen. e n z u n t s c h r Langfristige Außerbetriebnahme Bei einer mehrtägigen oder längeren Außerbetriebnahme der UO-Anlage ist eine Konservierung der «Grenze LM Min unterschritten»... -
Seite 10: Überwachung Und Wartung
Überwachung und Wartung Nr. Prüfung/Kontrolle Ergebnis Maßnahmen Druck ≤ 0,8 bar weiter bei Nr. 3. Anschlussstecker Druckschal- Stecker nicht verbunden Stecker anschließen ter (PS 1) kontrollieren Stecker-Anschluss in Ordnung Kundendienst anfordern Überwachung Magnetventil (K 1) „Einspei- Magnetventil defekt Magnetventil raparieren/ Um den Betrieb sicherzustellen, soll täglich eine optische Kontrolle auf Beschädigungen, sung“... - Seite 11 Betriebsprotokoll Betriebsprotokoll Anlagentyp: Objekt: Anlagentyp: Objekt: Datum Datum Gemessene/berechnete Größe Einheit Gemessene/berechnete Größe Einheit Inbetrieb- nahme Messwerte Messwerte Gesamthärte vor Enthärtung °d Gesamthärte vor Enthärtung °d Gesamthärte nach Enthärtung °d Gesamthärte nach Enthärtung °d Leitfähigkeit µS/cm Leitfähigkeit µS/cm Temperatur °C Temperatur °C Permeatleitfähigkeit...
-
Seite 12: Konformitätserklärung
Konformitätserklärung Notizen Dieses Produkt trägt das - Kennzeichen, weil es mit folgenden Richtlinien übereinstimmt: • Richtline Konformitätsbewertungsverfahren Nr. 93/465/EWG • Niederspannungsrichtlinie Nr. 73/23/EWG • Elektromagnetische Verträglichkeit EMV Nr. 89/336/EWG, geändert 92/31/EWG • Maschinenrichtlinie Nr. 98/37/EG, 89/392/EWG, 93/44/EWG • Druckgeräterichtlinie Nr. 97/23/EG Diese Erklärung verliert ihre Gültigkeit im Falle einer Verwendung, die von derjenigen abweicht, die vom Hersteller angezeigt wurde und/oder im Falle der - auch teilweisen - Missachtung der Installations- und/oder Betriebsanleitung. - Seite 13 © 07.2019 Condair GmbH. Irrtum und technische Änderungen vorbehalten. Der Inhalt entspricht dem Stand der Drucklegung. Bei Fragen zur Dokumentation wenden Sie sich bitte an den Hauptsitz in Deutschland. Condair GmbH Regionalcenter Süd Parkring 3 D-85748 Garching Tel. +49 (0) 89 / 20 70 08-0 Fax +49 (0) 89 / 20 70 08-140 Regionalcenter Südwest...
