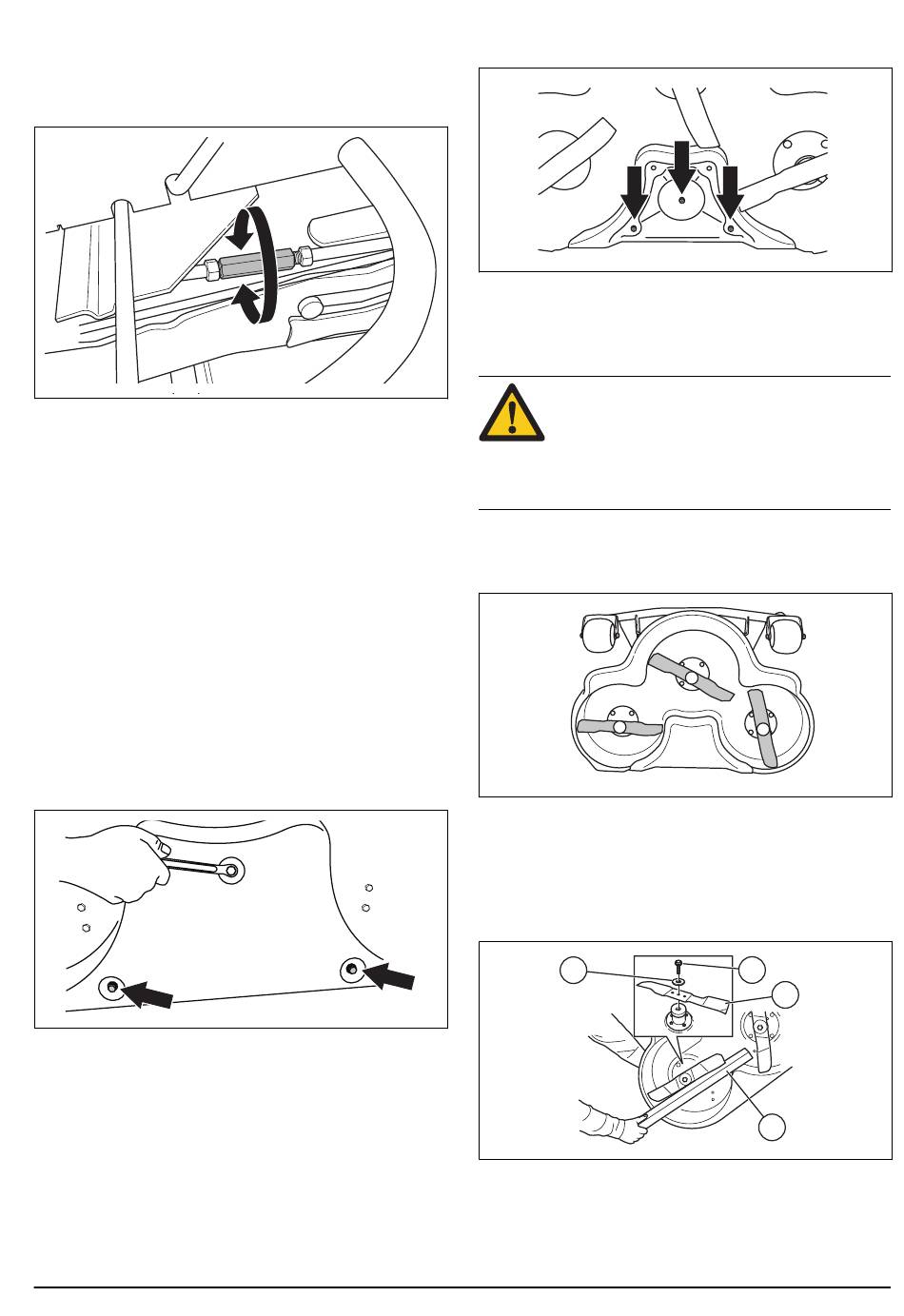

4. Verdraai de hefarm om de arm langer te maken of in
te korten. Maak de arm langer om de achterrand van
de afdekking omhoog te zetten. Maak de arm korter
om de achterrand van de afdekking omlaag te
zetten.
5. Draai de moeren op de hefarm na het afstellen vast.
6. Controleer de uitlijning. Zie
maaidek correct is uitgelijnd op pagina 100 .
7. Monteer de riemafscherming en draai de schroeven
vast.
8. Bevestig de rechtervoetplaat en de voorste
afdekking.
Verwijderen van de BioClip-plug
• Verwijder de BioClip-plug om het Combi-maaidek
om te schakelen van BioClip naar uitworp aan de
achterzijde.
Verwijderen en bevestigen van BioClip-
plug op maaidek Combi 103 en 112
1. Zet het maaidek in de onderhoudsstand.
2. Verwijder de 3 schroeven die de BioClip-plug op zijn
plaats houden en verwijder de plug.
3. Breng drie M8x15 mm schroeven aan in de
schroefopeningen voor de BioClip-plug om schade
aan de schroefdraad te voorkomen.
4. Zet het maaidek weer in de maaistand.
5. Bevestig de BioClip-plug in omgekeerde volgorde.
Verwijderen en bevestigen van BioClip-
plug op maaidek Combi 94
1. Zet het maaidek in de onderhoudsstand.
838 - 001 - 20.11.2018
Controleren of het
2. Verwijder de 3 schroeven die de BioClip-plug op zijn
plaats houden en verwijder de plug.
3. Zet het maaidek weer in de maaistand.
4. Bevestig de BioClip-plug in omgekeerde volgorde.
De messen inspecteren
OPGELET: Beschadigde of onjuist
gebalanceerde messen kunnen schade aan
het product veroorzaken. Vervang
beschadigde messen. Laat botte messen
slijpen en balanceren door een erkende
servicewerkplaats.
1. Zet het maaidek in de onderhoudsstand.
2. Controleer de messen visueel op beschadigingen en
of het nodig is om ze te slijpen.
3. Draai de mesbouten vast met een aanhaalmoment
van 45–50 Nm.

Messen vervangen

1. Zet het maaidek in de onderhoudsstand.
2. Zet het mes vast met een houten blok (A).
C
3. Draai de bout (B) van het mes los en verwijder de
bout samen met de sluitringen (C) en het mes (D).
4. Monteer het nieuwe mes met de schuine uiteinden in
de richting van het maaidek.
B
D
A
101
