U n t e r b r e c h u n g
F ü h l e r N r. ...
K u r z s c h l u s s
F ü h l e r N r. ...
Eine Fühlerunterbrechung wird im Display mit der nebenstehenden Meldung
angezeigt.
Ein Fühlerkurzschluss wird im Display mit der nebenstehenden Meldung angezeigt.
Die Störungsmeldungen erfolgen nur für programmierte Funktionen und deren
Ausgänge! Ist eine Funktion (z. B. T-PRO) nicht aktiviert und kein Fühler
angeschlossen ist, wird keine Störung angezeigt, und es erfolgt auch keine Reaktion
auf das Fehlen der Fühler.
8.1 Fühlerstörungen
Störung des Fühlers:
Kollektorfühler
Speicherfühler oben
Speicherfühler unten
T-PRO 1 Fühler
T-PRO 2 Fühler

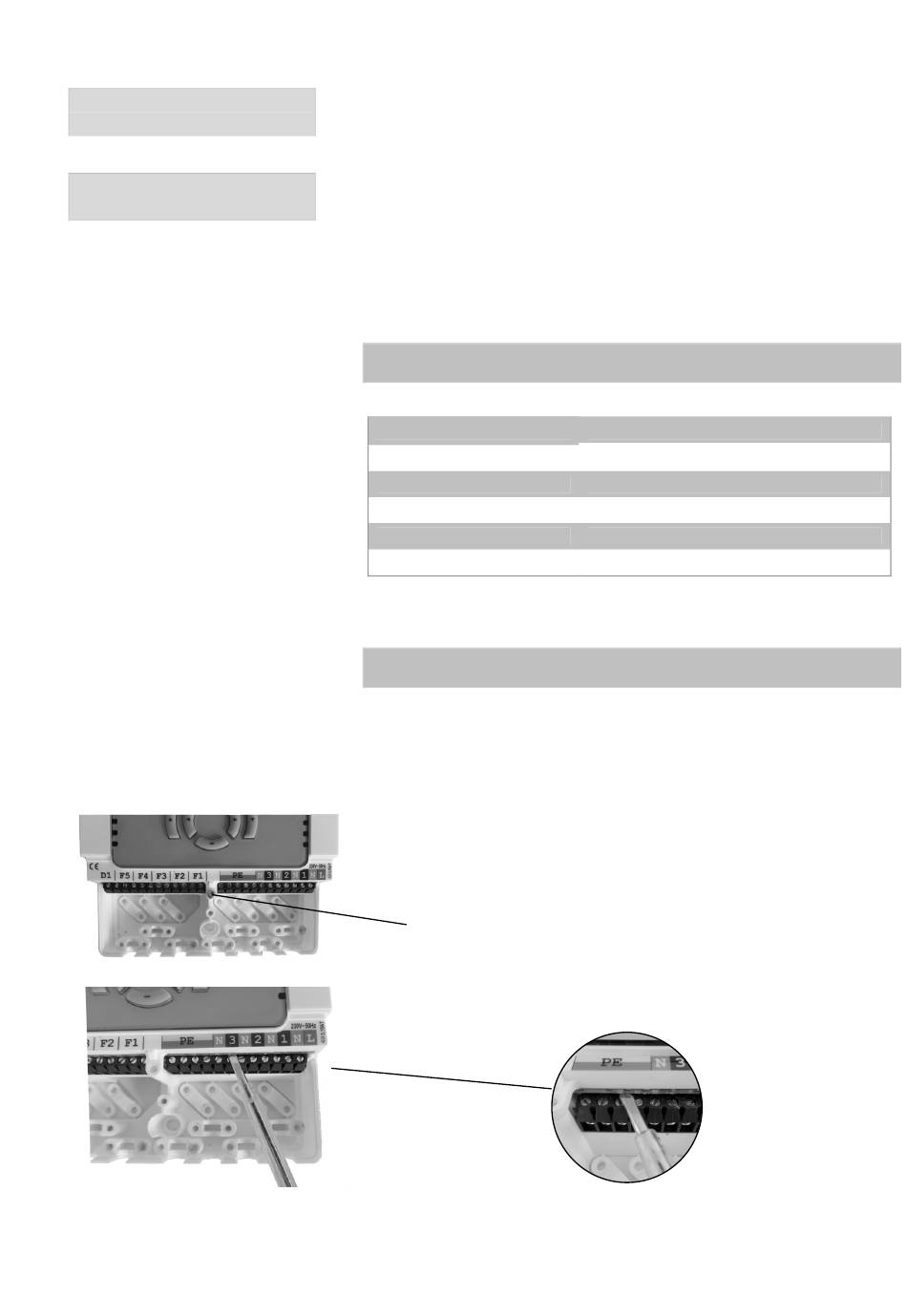

8.2 Sicherung wechseln

Der CONTROL 302 verfügt über eine interne Sicherung, welche bei Überlast auslöst.
Sollte der Regler trotz anliegender Spannungsversorgung nicht funktionieren, ist die
interne Sicherung zu prüfen. Dabei ist wie folgt vorzugehen:
1. Regler spannungsfrei schalten.
2. Anschlussabdeckung des Reglers öffnen.
3. Schraube (1) lösen.
(1)
4. Mit Schraubendreher zwischen Platine und Klemmenleiste fahren und
Regleroberteil vorsichtig nach oben hebeln. Dies muss stückweise über die gesamte
Breite des Reglers erfolgen.
21
Auswirkung:
Solarpumpe = Aus
Solarpumpe = Aus
Solarpumpe = Aus
Ausgang T-PRO = Aus
Ausgang T-PRO = Aus
