S c h a l t u h r T - P R O
b e n u t z e n: Ja/Nein
T - P R O :
Jeden Tag /Alle Tage / Wo-WT
Wenn die Schaltuhr auf „Ja" eingestellt wird, ist der T-PRO nur währen der
eingestellten Zeitfenster aktiv.
In diesem Menüpunkt wird die Zeitschaltuhr für den Ausgang T-PRO eingestellt.
Jeden Tag extra: Es gelten für alle Tage unterschiedliche Zeiten. Die Einstellung
erfolgt für jeden Tag extra.
Alle Tage gleich: Es gelten für alle Tage die gleichen Zeiten. Die Einstellung erfolgt
nur ein Mal.
Wo-ende/Werktag: Die Zeiten müssen einmal für alle Werktage und für das
Wochenende (Samstag und Sonntag) eingestellt werden.
Für jeweils 6 Schaltzeiten sind die Zustände „Ein" und „Aus" einstellbar.
Ein: Die Funktion arbeitet mit Beginn des Zeitpunktes.
Aus: Die Funktion wird mit Beginn des Zeitpunktes abgeschaltet.

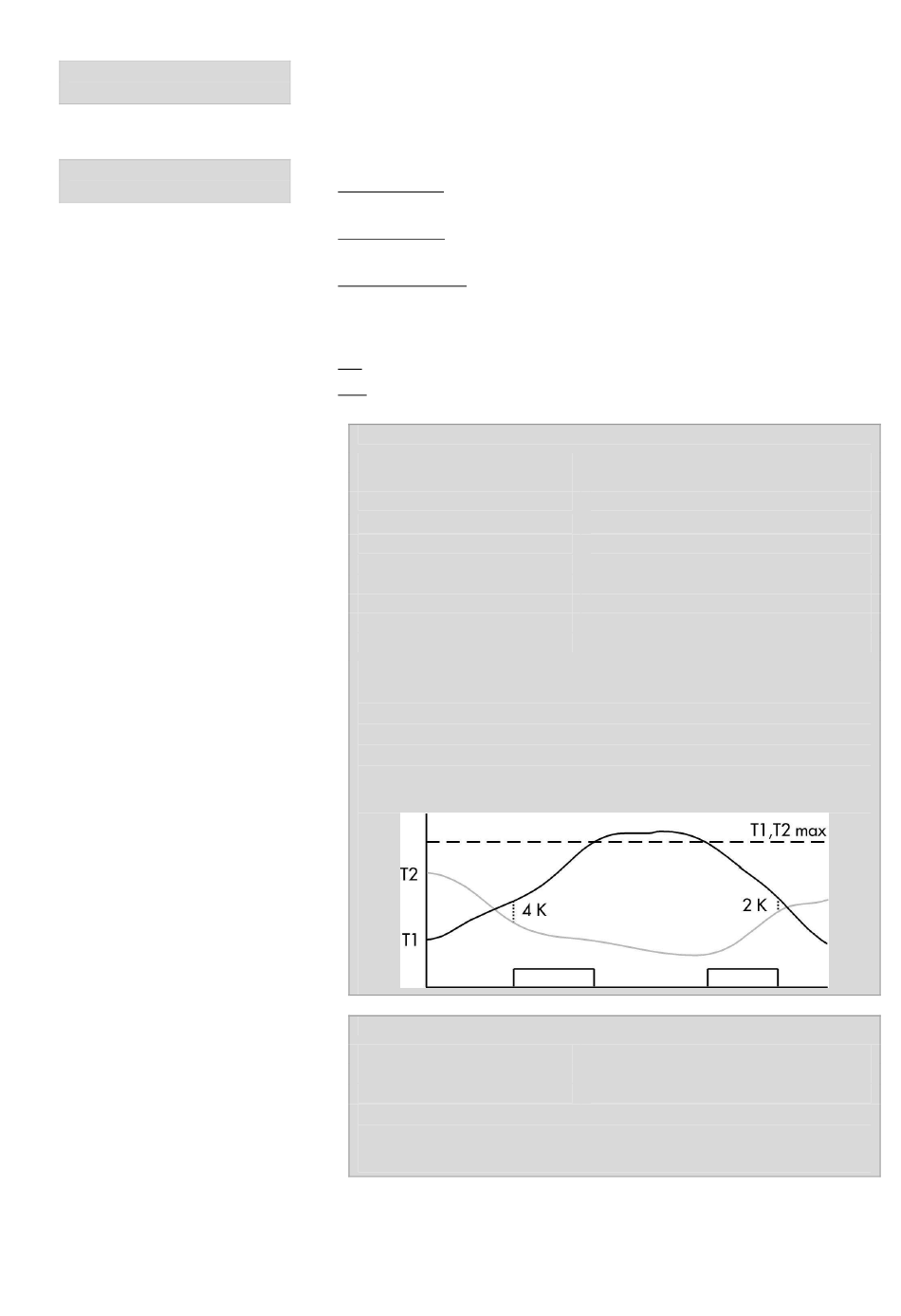

Beispiel: Temperaturdifferenzregler
Temperaturfühler T2:
Differenz T-PRO:
Hysterese T-PRO:
Temperatur T1 min:
Temperatur T1 max:
Temperatur T2 min:
Temperatur T2 max:
Schaltuhr T-PRO:
T-PRO Ein 1:
T-PRO Aus 1:
Wenn die Temperatur am Fühler T1 um 4 K höher ist als die am Fühler T2,
schließt der Kontakt (Ausgang 2 = EIN). Fällt die Temperatur am Fühler T1
wieder um 2K (Hysterese) unter die Temperatur am Fühler T2, öffnet der Kontakt
(Ausgang 2 = AUS). Bei Überschreiten der eingestellten maximalen Temperatur
(90 °C) oder bei Unterschreiten der eingestellten minimalen Temperatur (50 °C)
öffnet der Kontakt (Ausgang 2 = AUS) ebenfalls. Diese Funktion ist nur zwischen
8:00 und 16 Uhr aktiv.
Beispiel: Temperaturschalter
Temperaturfühler T2:
Temperatur T1 min:
Temperatur T1 max:
Wenn am Temperaturfühler T1 die eingestellte Temperatur von 55°C
unterschritten wird, schließt der Kontakt (Ausgang 2 = EIN). Steigt die
Temperatur am Fühler wieder auf 60 °C, öffnet der Kontakt (Ausgang 2 = AUS).
10
Ja
4K
2K
50 °C
90 °C
50 °C
90 °C
Ein
8:00 Uhr
16:00 Uhr
T-PRO EIN
Nein
55 °C
60 °C
T-PRO EIN
