Consolar CONTROL 302 Technischen Dokumentation-, Montage Und Betriebsanleitung Seite 12

TDMA068_CONTROL302_2013_11_08_hd.doc
W e r k s e i n s t e l l u n g
h e r s t e l l e n ?
U p d a t e : N e i n
D u r c h f ü h r e n ?
S D – A u f z e i c h n u n g
Z u s t a n d : E I N
I n t e r v a l l : 1 0 s
S D – A u f z e i c h n u n g
E i n s t e l l u n g e n
s i c h e r n ?
E i n s t e l l u n g e n
l a d e n ?
H A N D B E T R I E B ?
Wenn „Werkseinstellung herstellen?" mit
seinen Ursprungszustand versetzt.
ACHTUNG!
Mit „Werkseinstellung herstellen" werden alle Einstellungen überschrieben und
Bilanzwerte gelöscht! Der Regler muss anschließend neu programmiert werden!
In diesem Menü kann ein Softwareupdate durchgeführt werden (siehe Kapitel 5.7).

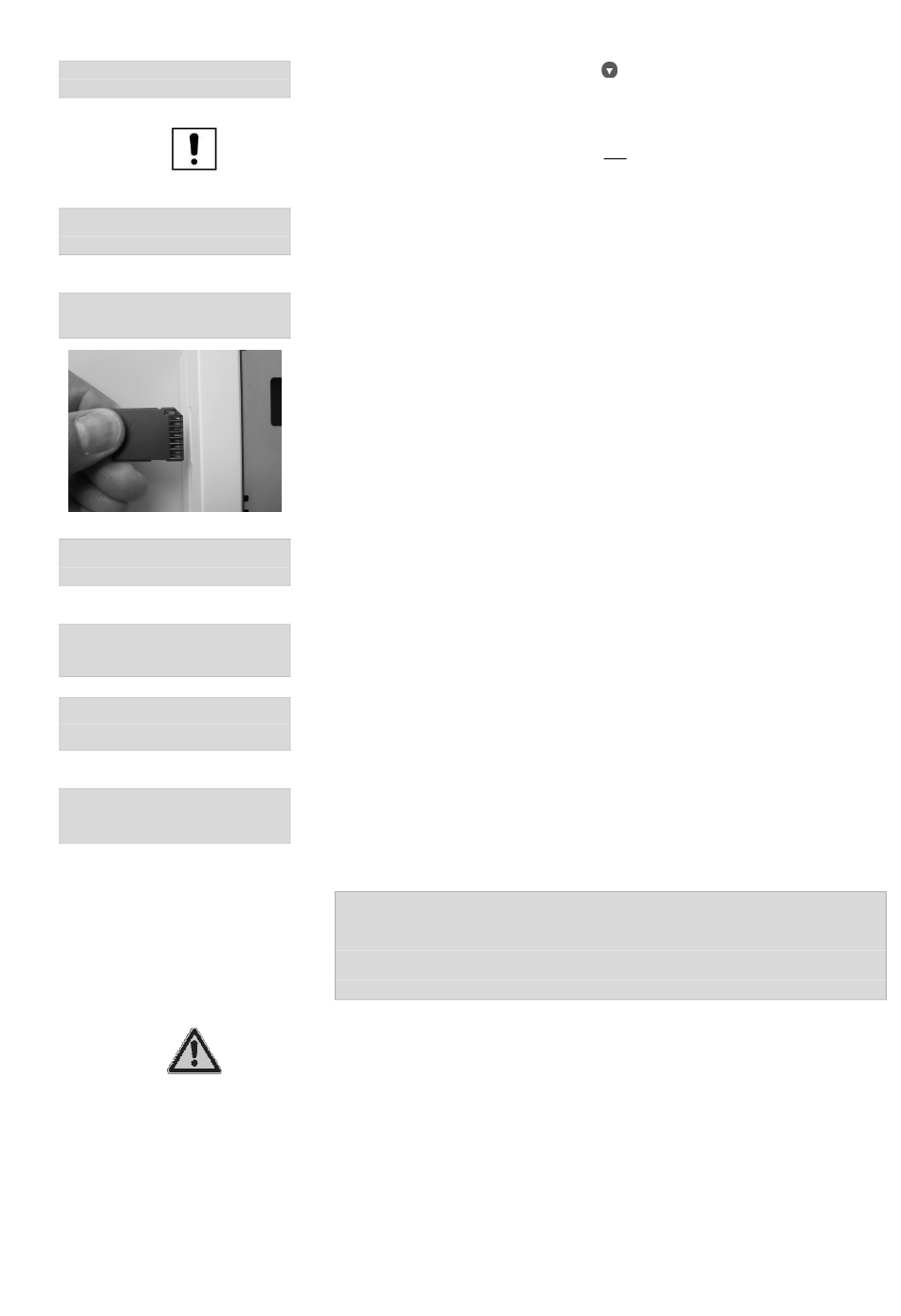

Steht der Zustand SD-Aufzeichnung auf „EIN", zeichnet der Regler, sobald eine SD-
Karte im Regler steckt, automatisch alle Messwerte auf. Hierbei werden alle
Temperaturwerte und Ausgangszustände aufgezeichnet.
Es wird empfohlen, den Zustand stets auf „EIN" zu belassen, da im Störungsfall die
Ursache anhand der aufgezeichneten Daten wesentlich einfacher lokalisiert werden
kann.
Hier kann der Zeitintervall eingestellt werden, in welchen Abständen die Messwerte
auf die SD-Karte aufgezeichnet werden.
Ist im Regler eine SD-Karte eingesteckt, können die vorgenommenen Einstellungen
(eingestellte Anlagenvariante mit allen kundenspezifischen Anpassungen) auf der
SD-Karte gesichert werden.
Gesicherte Einstellungen (Konfiguration) können nach einstecken der SD-Karte in den
Regler mit Hilfe dieses Menüpunktes wieder geladen werden. Dies kann nach
Fehlprogrammierung oder nach einem Firmware-Update sinnvoll sein.
Im Menü Handbetrieb können alle Ausgänge per Hand geschaltet werden.
Die Einstellungen im Handbetrieb haben Priorität. Das heißt, die Pumpe, das Ventil
oder der Mischer können geschaltet werden, auch wenn die jeweilige Funktion in
einem anderen Menüpunkt ausgeschaltet ist oder sich sogar in Störung befindet.
Beispiel: Handbetrieb Solarpumpe
Ein: Die Solarpumpe wird permanent eingeschaltet.
Aus: Solarpumpe wird ausgeschaltet.
Auto: Der Regler übernimmt die Solarbeladung entsprechend der Einstellung.
VORSICHT!
Die manuelle Einschaltung (Handbetrieb) darf nur kurzzeitig und nur zu Testzwecken
erfolgen. Ein dauerhaftes Einschalten führt zu Beschädigungen der Anlage oder
deren Komponenten, weil die Sicherheitsfunktionen außer Betrieb sind.
12
bestätigt wird, so wird der Regler in
