01
ARF
PNP
03
Die Seiten- und Höhenrudergestänge sind bereits vormontiert. Es muss nur noch entsprechend in
der Länge eingestellt werden.
05
07
www.modellmarkt24.ch;
www.modellmarkt24.ch;

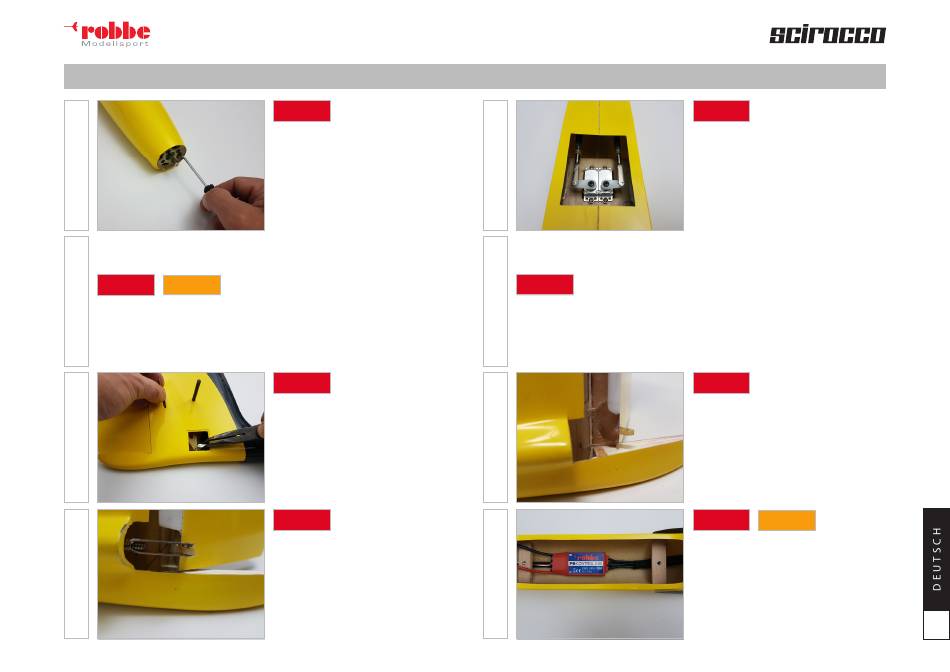

Bau- und Betriebsanleitung
R U M P F
ARF
Montieren Sie zunächst den Motor mit zwei M3x6
Innensechskant Schrauben an dem Spant.
ARF
Das Höhenruderrudergestänge wird hinten am
neutralen Umlenkhebel und vorn am Servohebel
bei 90° eingestellt und eingehängt. Daraus ergibt
sich auch die Gesamtlänge des Gestänges.
ARF
Mit einer Rundfeile den Gestängeaustritt aufeilen.
Danach das Gestänge am Servo- und Ruder-
horn einhängen und mit dem Gabelkopf bei 90°
Servoarmstellung das Ruderblatt auf Neutral
einstellen.
02
ARF
04
Bei der ARF Version muss noch das zweite Gewindestück M3 mit angedicktem Epoxy in das Carbon
Rohr eingeklebt werden und der Gabelkopf montiert werden.
06
08
www.modellmarkt24.de
www.modellmarkt24.de
ARF
Die Servos werden in das vorgesehene Servobrett
geschraubt und bereits jetzt neutral ausgerichtet.
Den Servoarm montieren Sie im 90° Winkel.
ARF
Das Seitenruderhorn sorgfältig anschleifen und mit
angedicktem Epoxyharz im Seitenruder einkleben.
ARF
PNP
Nun installieren Sie den Regler mit einem Klettstrei-
fen unter dem vorderen Holzbrett und schließen
ihn an den Motor an. Prüfen Sie bereits jetzt die
Laufrichtung des Motors und tauschen ggf. zwei
der drei Kabel.
5
