Falls kein Ton zu
hören ist oder die
Signalverstärkungs-
LED blinken sollte,
ersetzen Sie bitte die
Batterien.
Verwenden Sie den
C.A.T4-Empfänger,
um den Bereich auf
Zielrohre oder -kabel
abzusuchen (siehe „Ortung mit C.A.T4").
S E N D E ZAN G E N

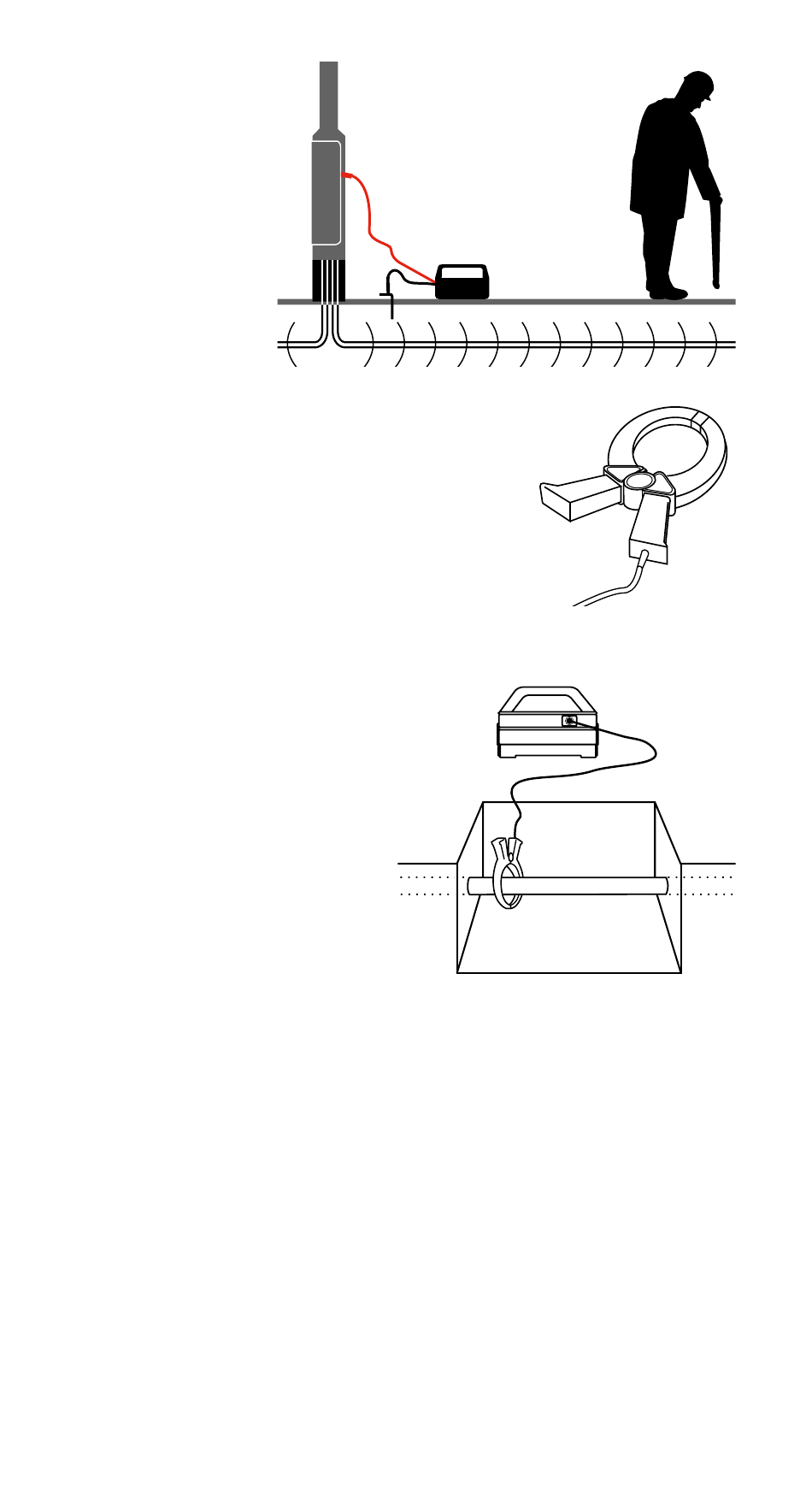

Die optionalen Sendezangen können eingesetzt
werden, um das Genny4-Ortungssignal auf Rohre
oder Kabel mit einem Querschnitt von bis zu 215 mm
zu übertragen, ohne die Versorgung zu unterbrechen.
Sendezangen können nicht zum Anschließen an Laternenpfählen
eingesetzt werden.
Schließen Sie das Kabel der
Zange an die Zubehörbuchse des
Genny4-Senders an. Klemmen
Sie die Zange an das Rohr oder
Kabel, wobei die Backen der Zange
vollständige geschlossen sein
müssen. Schalten Sie den Genny4-
Sender ein. Öffnen und schließen
Sie probeweise die Zange. Wenn
sich die Backen richtig schließen,
ändert sich der Signalton beim Schließen.
Eine Erdungsverbindung vom Genny4-Sender ist nicht erforderlich, aber
eine optimale Signalübertragung wird im Allgemeinen nur erreicht, wenn
die Zielleitung an beiden Enden geerdet ist. Dies ist bei Stromkabeln
üblicherweise der Fall.
Verwenden Sie den C.A.T4-Empfänger, um den Bereich auf Zielrohre
oder -kabel abzusuchen (siehe „Ortung mit C.A.T4").
S I G NALI N D U KTI ON
Induktion ist eine praktische und schnelle Methode, um das Genny4-
Ortungssignal auf ein Rohr oder ein Kabel zu übertragen, wo ein
beschränkter Zugang den Einsatz des Direktanschlusses oder der
Sendezangen unmöglich macht.
