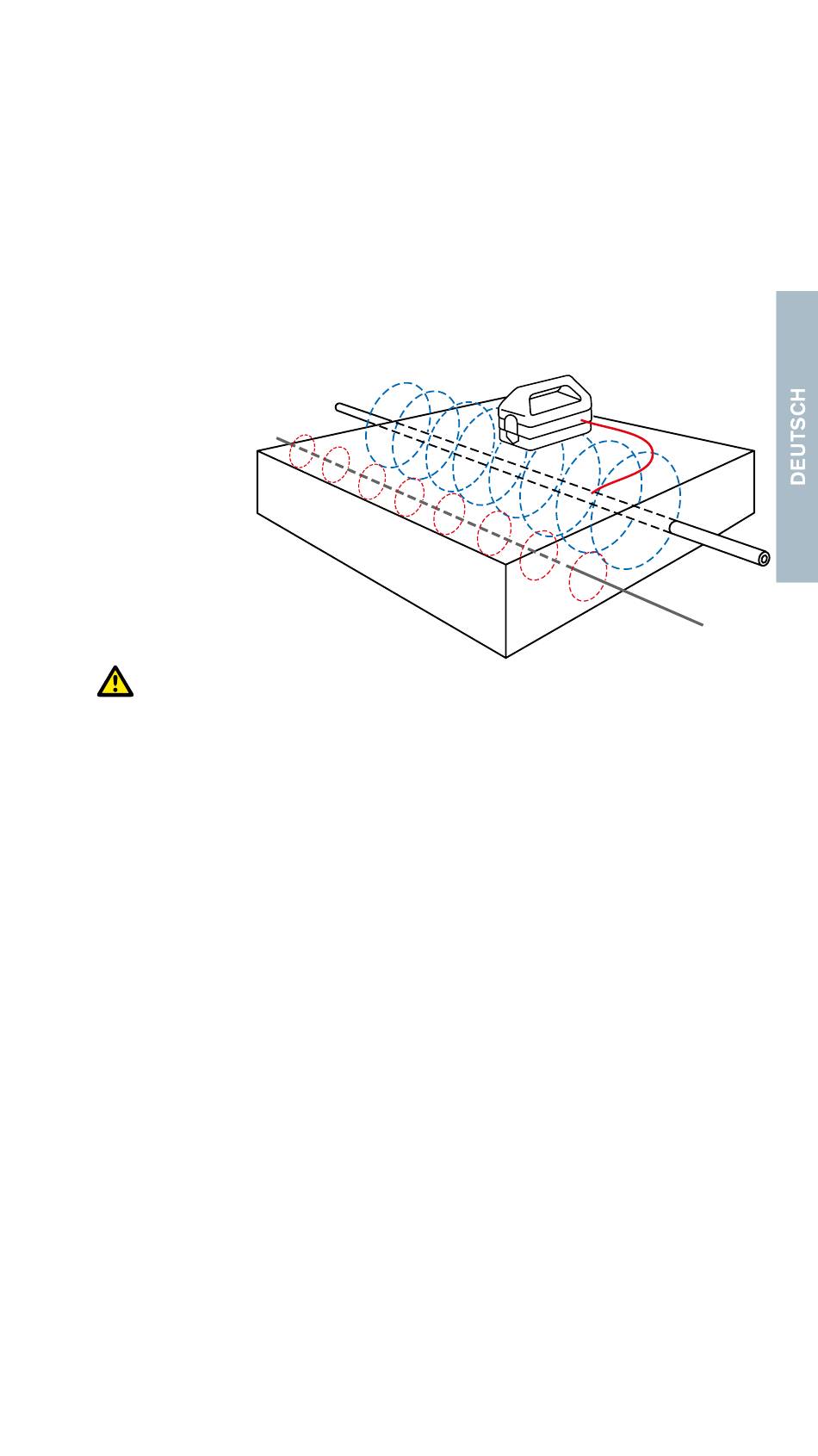

Signalüberspringen von einem zugänglichen Kabel
Wenn ein Kabel mit kleinem Querschnitt in der Nähe eines oder
parallel zu einem zugänglicheren Kabel verläuft, z.B. dem Kabel der
Straßenbeleuchtung, kann das Ortungssignal für Kabel mit kleinem
Durchmesser ggf. von einem Kabel zum anderen überspringen.
Verwenden Sie die nachfolgend beschriebenen Direktanschluss-
oder Sendezangenmethoden, um beide Signale auf das zugängliche
Kabel zu übertragen. Beim Absuchen eines Bereichs auf erdverlegte
Versorgungsleitungen kann die überspringende Ortungsfrequenz
für kleine Querschnitte durch einen anderen akustischen Ton vom
normalen Genny-Signal
unterschieden werden.
D I R E KTAN S CH LU S S
Nur sachkundige Personen dürfen Anschlüsse an den
Kabelmantel von Stromkabeln vornehmen.
Der Direktanschluss ist eine wirksame Methode, um das Genny4-
Ortungssignal auf ein bestimmtes Kabel oder Rohrnetz zu übertragen,
sodass es oberirdisch geortet werden kann. Der Anschluss kann an
jedes metallische Teil des Rohrs oder Kabels erfolgen, z.B. Ventile,
Messwerke, Verteiler, Straßenlampen, Rohrleitungsmarkierungen oder
andere Zugangsstellen.
Schließen Sie bei ausgeschaltetem Genny4-Sender die
Direktanschlussleitung an die Zubehörbuchse an. Bringen Sie die
rote Leitung am Rohr oder Kabel an (reinigen Sie bei Bedarf den
Anschlusspunkt, um einen guten elektrischen Kontakt herzustellen).
Falls sich die Klemme nicht genügend weit öffnen lässt und der
Anschlusspunkt aus einem geeigneten Material ist, können Sie auch
den mitgelieferten Magneten einsetzen.
Schließen Sie die schwarze Leitung an den Erdspieß an, der in
einer Entfernung von 3 – 4 Metern von der Zielleitung in den Boden
gesteckt werden muss.
Wahlweise kann die schwarze Leitung an einen Ventilkasten, einen
Kanaldeckel oder einen anderen geerdeten Punkt angeklemmt werden.
Verwenden Sie, falls erforderlich, eine Verlängerung für die Erdung.
Schalten Sie den Genny4-Sender ein. Ein guter Anschluss ist an
einem Abfall der Lautstärke des Lautsprechertons zu erkennen.
