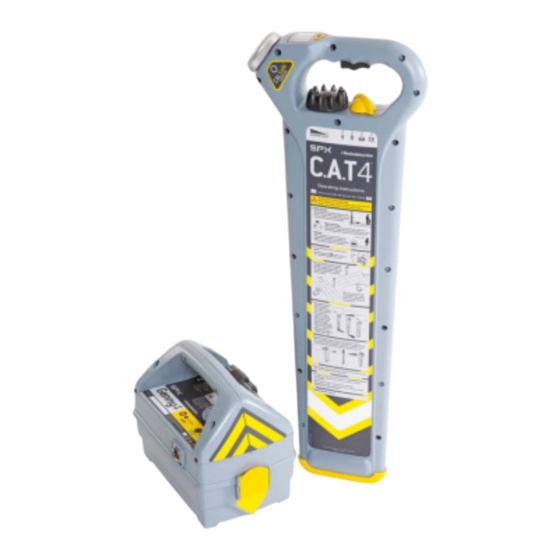

Inhaltszusammenfassung für Radiodetection C.A.T4 series
- Seite 1 U S E R G U I D E B E D I E N U N G S A N L E I T U N G G E B R U I K E R S H A N D L E I D I N G G U I D E D E L’...
- Seite 2 (siehe: http://de.radiodetection.com). s wird empfohlen, die C.A.T4- und Genny4-Suchgeräte mindestens einmal jährlich zu warten und die Kalibrierung mit von Radiodetection freigegebener Prüfausrüstung zu bestätigen. Radiodetection übernimmt keine Verantwortung für Reparaturen, die von nicht autorisierten Reparaturbetrieben durchgeführt werden. Graben Sie auch bei Verwendung Von C.A.T4- und Genny4-...
- Seite 3 C.A.T4 C.A.T4+ eC.A.T4 eC.A.T4+ Avoidance Mode ™ Genny -Signalortung ™ Stromsignalortung Radiosignalortung Kleine Querschnitte Ortungsfrequenz eCert ™...
- Seite 4 Funktionen des C.A.T4-Empfängers Ein-/Aus-Schalter. Halten Sie den Schalter während der Benutzung des C.A.T4-Empfängers ständig gedrückt. LED-Bildschirm. Darstellung der Signalstärke und der Statusinformationen. Lautsprecher. Abnehmbare Lautsprecher für den Einsatz in lauten Umgebungen. Empfindlichkeitsregler. Funktionswahlschalter. Zur Wahl der Betriebsart. Batteriefach. AN Z E I G E N AU F D E M C.A.T4-B I LD S CH I R M Auf dem C.A.T4-Bildschirm wird folgendes angezeigt: StrikeAlert /SWING Tiefen-/...
- Seite 5 Genny4 Sender Funktionen Ein-/Aus-Taste. Drücken Sie diese Taste, um das Gerät ein- und auszuschalten. Halten Sie die Taste beim Einschalten gedrückt, um die Lautstärke zu verringern. Signalverstärkungstaste. Drücken Sie die Taste, um die Stärke des Ortungssignals zu erhöhen. Drücken Sie sie erneut, um wieder auf die normale Signalstärke zurückzuschalten.
- Seite 6 ORTE N VON KAB E LN M IT K LE I N E N QU E R S CH N ITTE N C.A.T4- und Genny4-Suchgeräte wurden dafür ausgelegt, die Wahrscheinlichkeit einer Erkennung von kleineren Kabeln wie z.B. von Telefon- oder CATV-Leitungen und insbesondere von Hausanschlüssen von der Straße oder einem Seitenweg zu erhöhen.
- Seite 7 Signalüberspringen von einem zugänglichen Kabel Wenn ein Kabel mit kleinem Querschnitt in der Nähe eines oder parallel zu einem zugänglicheren Kabel verläuft, z.B. dem Kabel der Straßenbeleuchtung, kann das Ortungssignal für Kabel mit kleinem Durchmesser ggf. von einem Kabel zum anderen überspringen. Verwenden Sie die nachfolgend beschriebenen Direktanschluss- oder Sendezangenmethoden, um beide Signale auf das zugängliche Kabel zu übertragen.
- Seite 8 Falls kein Ton zu hören ist oder die Signalverstärkungs- LED blinken sollte, ersetzen Sie bitte die Batterien. Verwenden Sie den C.A.T4-Empfänger, um den Bereich auf Zielrohre oder -kabel abzusuchen (siehe „Ortung mit C.A.T4“). S E N D E ZAN G E N Die optionalen Sendezangen können eingesetzt werden, um das Genny4-Ortungssignal auf Rohre oder Kabel mit einem Querschnitt von bis zu 215 mm...
- Seite 9 Stellen Sie den Genny4-Sender über der vermuteten Lage des Leiters und parallel mit seinem vermuteten Verlauf auf. Entfernen Sie sich mit dem C.A.T-Empfänger ungefähr 10 Meter vom Genny- Sender und orten Sie dort nach Rohren und Kabeln (siehe „Orten mit C.A.T4“). Wenn Sie zu nahe am Genny4-Sender vorbeilaufen, können Sie fehlerhafte Ergebnisse erhalten, da der C.A.T4-Empfänger luftgetragene Signale direkt vom Genny4-Sender anstelle von der Zielleitung empfängt.
- Seite 10 / Kalibrierung zurückgebracht werden. Verwenden Sie den C.A.T4-Empfänger nicht mit abgelaufener Kalibrierung für das Orten von Rohren oder Kabeln. Wenden Sie sich im Zweifelsfall an die verantwortliche Person oder an Radiodetection. Auswahl des Modus C.A.T4-Modelle sind mit vier Ortungsmodi ausgerüstet: Avoidance Mode ( ): erkennt alle Ortungssignale gleichzeitig, einschließlich Genny, Strom- und Radiosignale.
- Seite 11 Strom-Modus ( ): erkennt Signale, die von Stromnetzen ausgesendet werden. Diese Signale können an jedem Rohr oder Kabel gefunden werden, nicht nur an Stromleitungen. Einige Stromleitungen geben KEINE erkennbaren Stromsignale ab. Bei ausgeschalteten Stromkabeln sind keine Stromsignale vorhanden (z.B. bei Straßenbeleuchtungskabeln während des Tages).
- Seite 12 Wenn die Balkenanzeige das Maximum über einem Rohr oder Kabel überschreitet, drehen Sie den Empfindlichkeitsregeler etwas herunter und bewegen Sie sich zurück über die Ortungsposition. Indem Sie diesen Vorgang über der Stelle mit der maximalen Anzeige wiederholen, können Sie die Position des Kabels oder Rohrs bestimmen. Mit der Grenzlinien-Funktion wird die jeweilige maximale Balkenanzeige eingefroren, um ein Erkennen des Spitzenmesswerts zu erleichtern.
- Seite 13 Drehen Sie den Funktionsschalter auf (Avoidance Mode ), um den ™ Bereich auf Kabel oder Rohre zu durchsuchen, die Genny-, Strom- oder Radiosignale aussenden. Stellen Sie den Empfindlichkeitsregler auf Maximum, bevor Sie anfangen. Wenn das Signal nicht vom Maximum abweicht, verringern Sie die Empfindlichkeitsregelung, bis die Balkenanzeige halbiert ist, bevor Sie fortfahren.
- Seite 14 Aktive Suche mit Induktion – Ortung parallel verlaufender Rohre und Kabel Wenn Sie den Genny4-Sender auf die Seite legen, wird der Bereich mit dem Genny-Signal geflutet. Beachten Sie, dass das Signal bei dieser Lage des Geräts nicht direkt unter dem Genny4-Sender ausgesendet wird.
- Seite 15 Eliminierung angrenzender Kabel oder Rohre (Nullung) Bei einigen Anwendungen kann ein Kabel oder Rohr ein Signal führen, das angrenzende Leitungen überdeckt. So kann zum Beispiel ein starkes Ortungssignal in einem großen Kabel geführt werden, das in der Nähe eines zweiten Kabels mit einem kleineren Signal verlegt ist.
- Seite 16 halten Sie den C.A.T-Empfänger über der Position und im rechten Winkel zu dessen Verlaufsrichtung. Drücken Sie die Tiefentaste und lassen Sie sie wieder los. Jetzt erscheint auf der Anzeige die geschätzte Tiefe des georteten Leiters. Führen Sie keine Tiefenmessung in der Nähe eines Bogens oder einer Verzweigung des Kabels oder Rohrs aus.
-
Seite 17: Optionales Zubehör
Wenn ein flach verlegtes Kabel oder Rohr im Power-Modus, Genny- Modus oder Avoidance Mode geortet wird, löst die Funktion StrikeAlert ™ das Blinken eines Sternsymbols aus und sendet einen charakteristischen Trillerton aus. StrikeAlert ist nicht aktiviert, wenn Radiosignale gesucht werden. Nur Empfänger eC.A.T4 und eC.A.T4+ Warnt davor, dass das C.A.T-System zu weit von der Vertikalen abweicht oder für eine zuverlässige Ortung von... - Seite 18 Setzen Sie die Sonde in den Schacht oder Ableitungskanal und stellen Sie die Empfindlichkeit des C.A.T4- Empfängers so ein, dass Sie das Signal empfangen können. Kleinere „Geistersignale“ erscheinen vor und nach der Position des Hauptsignals. Orten Sie alle drei Signalspitzen, um sicher zu sein, dass das größte, mittlere Signal der Sonden- Position entspricht.
- Seite 19 Erdungspunkt angeschlossen werden-. HAU SAN S CH LUß-S ET Verwenden Sie die gelieferten Kabel für die Direktverbindung nicht an stromführenden Kabeln. Verwenden Sie dafür den Radiodetection Genny-Spannungsstecker oder den Hausanschluss-Stecker. Bei Missachtung kann es zu Verletzungen oder Geräteschäden kommen.
-
Seite 20: Kundendienst Und Wartung
™ Alle C.A.T4-Modelle sind mit eCert ausgerüstet, einer Funktion, die eine gründliche Prüfung des C.A.T4-Ortungskreises durchführt und die ein Radiodetection Kalibrierzertifikat bei positivem Prüfungsergebnis ausstellt. Um eine eCert-Prüfung durchführen zu können, muss der C.A.T4-Empfänger an einen PC mit Internetanschluss angeschlossen werden, auf dem die Software C.A.T-Manager installiert ist. -
Seite 21: Produktspezifikationen
Gemäß den hier genannten Bedingungen gewährt Radiodetection dem Erstkäufer des jeweiligen Radiodetection Produkts ausdrücklich und ausschließlich folgende Garantie. Radiodetection garantiert hiermit für ein Jahr ab Kaufdatum durch den Endkunden, dass alle Radiodetection Produkte frei von Material- und Verarbeitungsfehlern sind. Eine Verlängerung dieser Garantiezeit ist möglich, wobei die gleichen Geschäftsbedingungen gelten. - Seite 22 Verlust oder das Löschen von Datenspeichermedien oder dem Verlust von Zubehör verantwortlich gemacht werden. Radiodetection ist nicht für die Transportkosten oder für mit dem Transport des Produkts in Zusammenhang stehende Risiken verantwortlich. Das Vorhandensein eines Defekts wird von Radiodetection gemäß...
- Seite 23 Blitzschlag, sowie anderen externen Kräften und Einflüssen. COPYRIGHT 2012 Radiodetection Ltd. – SPX Corporation. Alle Rechte vorbehalten. Radiodetection ist eine Tochtergesellschaft der SPX Corporation. C.A.T, Genny, StrikeAlert, Radiodetection und SPX sind Warenzeichen von Radiodetection Ltd. und SPX Corporation. Aufgrund unserer fortlaufenden Produktentwicklung behalten wir uns das Recht vor, veröffentlichte Spezifikationen jederzeit und ohne Vorankündigung zu ändern oder zu...
