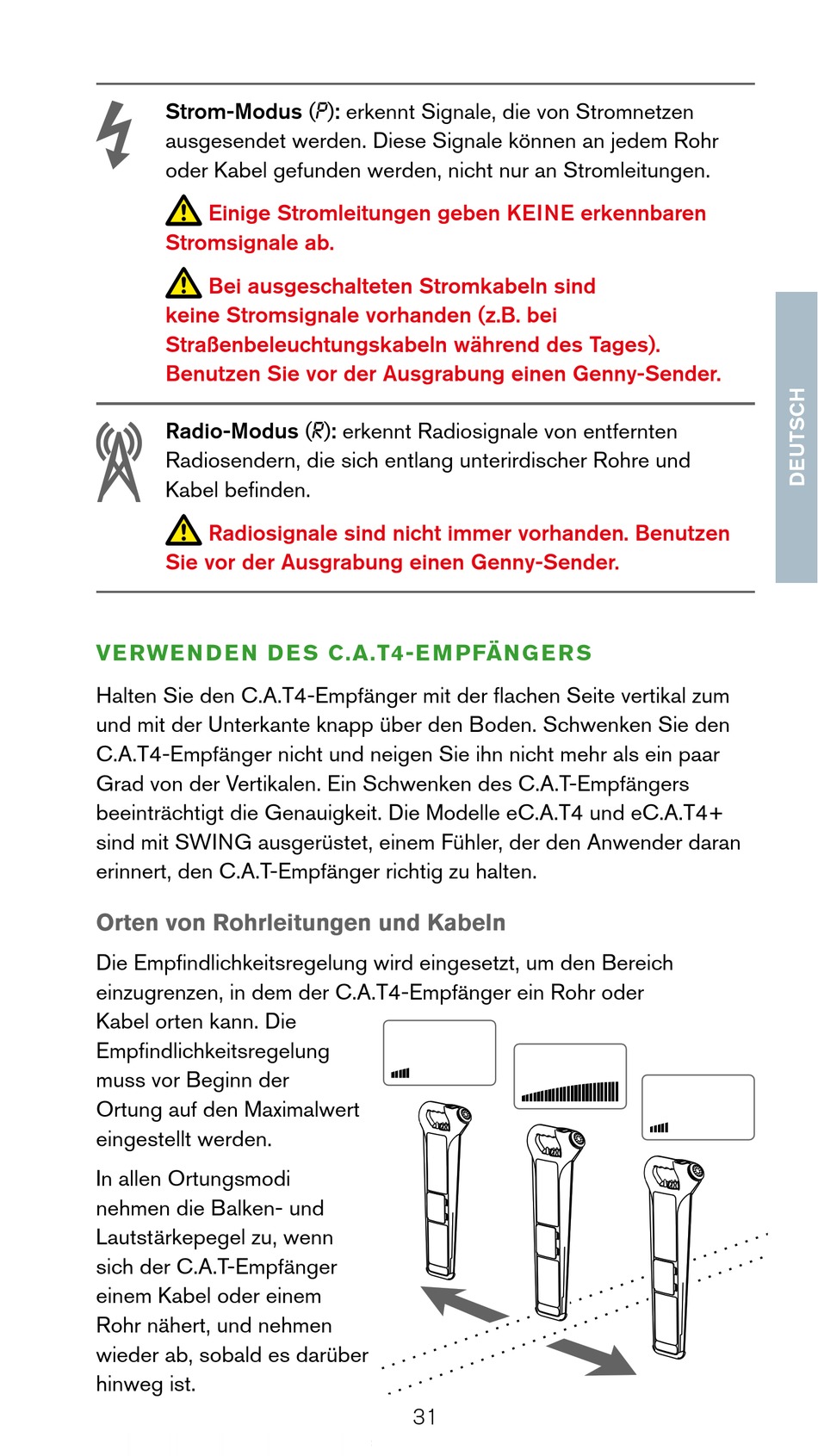

Radiodetection C.A.T4 series Bedienungsanleitung Seite 11

Strom-Modus (
ausgesendet werden. Diese Signale können an jedem Rohr
oder Kabel gefunden werden, nicht nur an Stromleitungen.
Einige Stromleitungen geben KEINE erkennbaren
Stromsignale ab.
Bei ausgeschalteten Stromkabeln sind
keine Stromsignale vorhanden (z.B. bei
Straßenbeleuchtungskabeln während des Tages).
Benutzen Sie vor der Ausgrabung einen Genny-Sender.
Radio-Modus (
Radiosendern, die sich entlang unterirdischer Rohre und
Kabel befinden.
Radiosignale sind nicht immer vorhanden. Benutzen
Sie vor der Ausgrabung einen Genny-Sender.
VE RWE N D E N D E S C.A.T4-E M PFÄN G E R S
Halten Sie den C.A.T4-Empfänger mit der flachen Seite vertikal zum
und mit der Unterkante knapp über den Boden. Schwenken Sie den
C.A.T4-Empfänger nicht und neigen Sie ihn nicht mehr als ein paar
Grad von der Vertikalen. Ein Schwenken des C.A.T-Empfängers
beeinträchtigt die Genauigkeit. Die Modelle eC.A.T4 und eC.A.T4+
sind mit SWING ausgerüstet, einem Fühler, der den Anwender daran
erinnert, den C.A.T-Empfänger richtig zu halten.
Orten von Rohrleitungen und Kabeln
Die Empfindlichkeitsregelung wird eingesetzt, um den Bereich
einzugrenzen, in dem der C.A.T4-Empfänger ein Rohr oder
Kabel orten kann. Die
Empfindlichkeitsregelung
muss vor Beginn der
Ortung auf den Maximalwert
eingestellt werden.
In allen Ortungsmodi
nehmen die Balken- und
Lautstärkepegel zu, wenn
sich der C.A.T-Empfänger
einem Kabel oder einem
Rohr nähert, und nehmen
wieder ab, sobald es darüber
hinweg ist.
): erkennt Signale, die von Stromnetzen
P
): erkennt Radiosignale von entfernten
R
31
