Radiodetection C.A.T4 series Bedienungsanleitung Seite 13

Drehen Sie den Funktionsschalter auf (Avoidance Mode ), um den
™
Bereich auf Kabel oder Rohre zu durchsuchen, die Genny-, Strom-
oder Radiosignale aussenden. Stellen Sie den Empfindlichkeitsregler
auf Maximum, bevor Sie anfangen. Wenn das Signal nicht vom
Maximum abweicht, verringern Sie die Empfindlichkeitsregelung, bis
die Balkenanzeige halbiert ist, bevor Sie fortfahren.

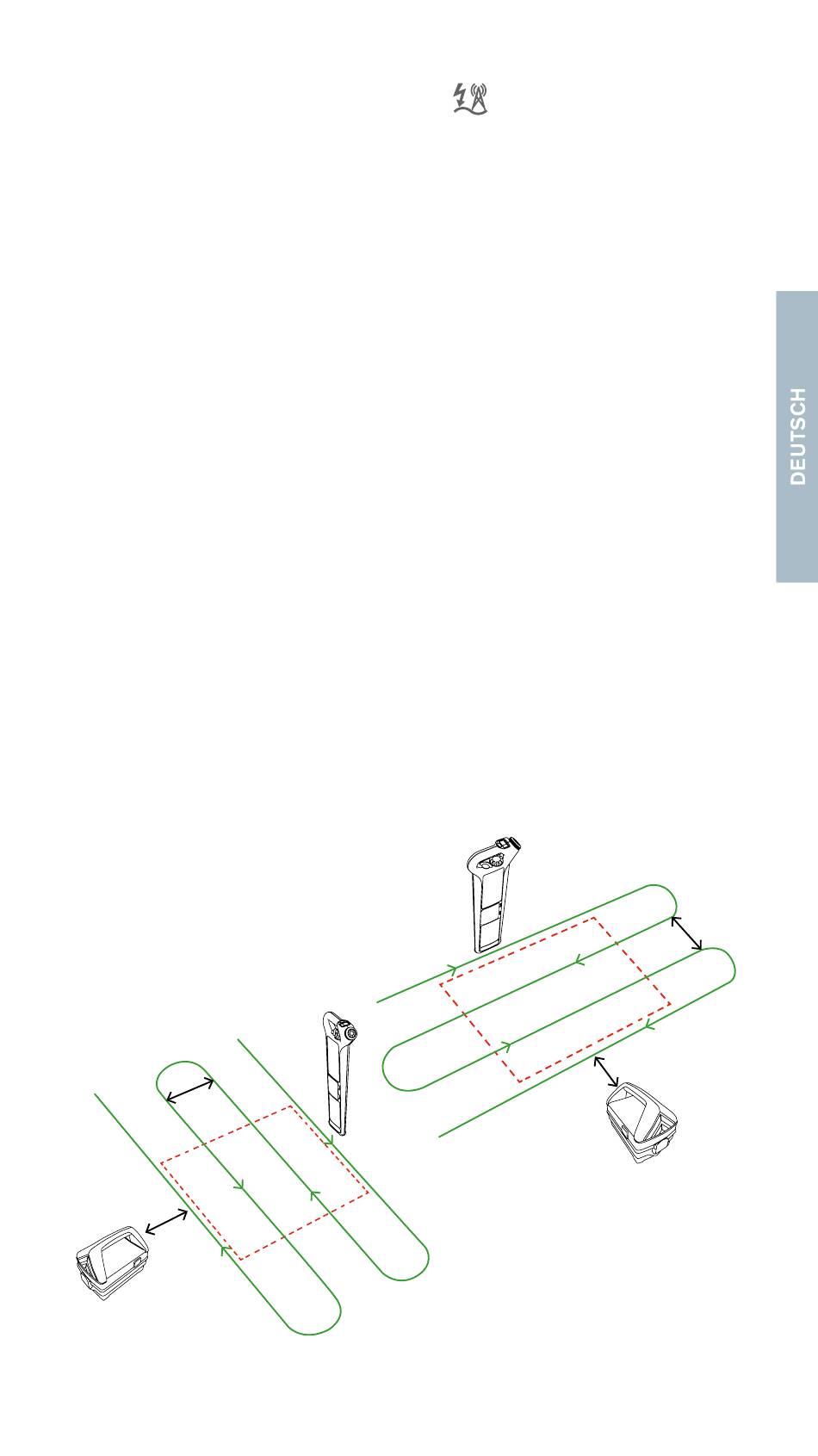

Durchsuchen Sie den Ausgrabungsbereich mit gleichförmigen,
gezielten Bewegungen. Gehen Sie zuerst den Umkreis des
vorgesehenen Ausgrabungsbereichs ab.
Gehen Sie dann der Länge nach den Ausgrabungsbereich ab
und bewegen Sie sich dabei über die Breite in parallelen Bögen
im Abstand von 0,5 m. Wenn Sie einen Genny-Sender im
Induktionsmodus verwenden, stellen Sie den Genny-Sender wie
abgebildet auf, damit die Pfeile am C.A.T4-Empfänger mit den Pfeilen
am Genny4-Sender fluchten.
Dann tasten Sie die Breite des Ausgrabungsbereichs ab und
bewegen Sie sich dabei der Länge nach hoch. Wenn Sie einen
Genny-Sender im Induktionsmodus verwenden, stellen Sie den
Genny-Sender so wie in der Abbildung auf.
Wenn Sie ein Kabel oder Rohr orten, müssen Sie zuerst die
Verlaufsrichtung dieses Kabels oder Rohrs feststellen. Danach müssen
Sie es im Ausgrabungsbereich verfolgen und markieren. Setzen Sie
anschließend die Durchsuchung des Ausgrabungsbereichs fort.
0.5 Meter
0.5 Meter
Minimum 10 Meter
Minimum
10 Meter
33
