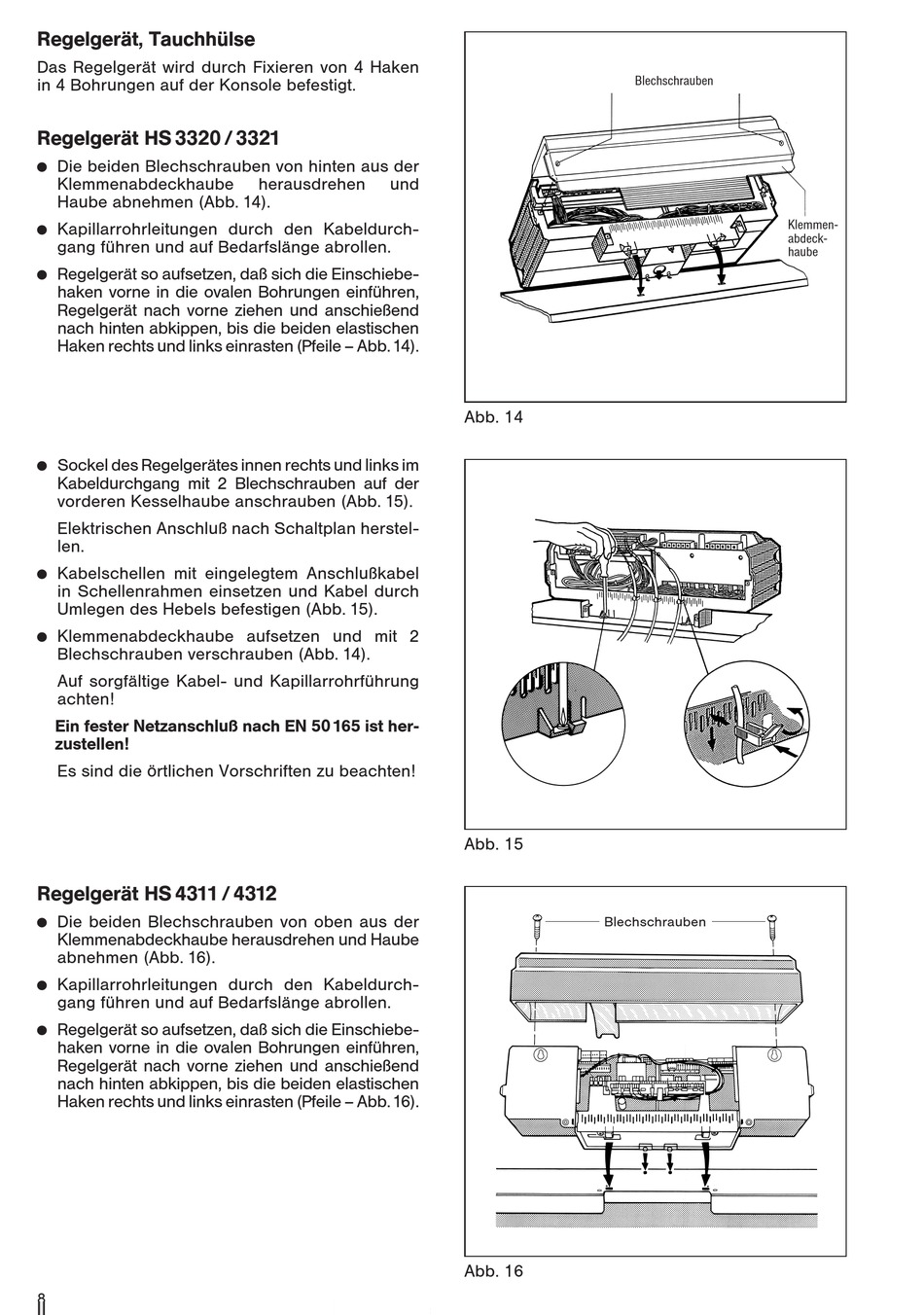

Regelgerät, Tauchhülse
Das Regelgerät wird durch Fixieren von 4 Haken
in 4 Bohrungen auf der Konsole befestigt.
Regelgerät HS 3320 / 332
Die beiden Blechschrauben von hinten aus der
x
Klemmenabdeckhaube
Haube abnehmen (Abb. 4).
Kapillarrohrleitungen durch den Kabeldurch-
x
gang führen und auf Bedarfslänge abrollen.
Regelgerät so aufsetzen, daß sich die Einschiebe-
x
haken vorne in die ovalen Bohrungen einführen,
Regelgerät nach vorne ziehen und anschießend
nach hinten abkippen, bis die beiden elastischen
Haken rechts und links einrasten (Pfeile – Abb. 4).
Sockel des Regelgerätes innen rechts und links im
x
Kabeldurchgang mit 2 Blechschrauben auf der
vorderen Kesselhaube anschrauben (Abb. 5).
Elektrischen Anschluß nach Schaltplan herstel-
len.
Kabelschellen mit eingelegtem Anschlußkabel
x
in Schellenrahmen einsetzen und Kabel durch
Umlegen des Hebels befestigen (Abb. 5).
Klemmenabdeckhaube aufsetzen und mit 2
x
Blechschrauben verschrauben (Abb. 4).
Auf sorgfältige Kabel- und Kapillarrohrführung
achten!
Ein fester Netzanschluß nach EN 50 65 ist her-
zustellen!
Es sind die örtlichen Vorschriften zu beachten!
Regelgerät HS 431 / 432
Die beiden Blechschrauben von oben aus der
x
Klemmenabdeckhaube herausdrehen und Haube
abnehmen (Abb. 6).
Kapillarrohrleitungen durch den Kabeldurch-
x
gang führen und auf Bedarfslänge abrollen.
Regelgerät so aufsetzen, daß sich die Einschiebe-
x
haken vorne in die ovalen Bohrungen einführen,
Regelgerät nach vorne ziehen und anschießend
nach hinten abkippen, bis die beiden elastischen
Haken rechts und links einrasten (Pfeile – Abb. 6).
8
herausdrehen und
Blechschrauben
Abb. 14
Blechschrauben
Abb. 15
Blechschrauben
Abb. 16
Klemmen-
abdeck-
haube
Klemmen-
abdeck-
haube
