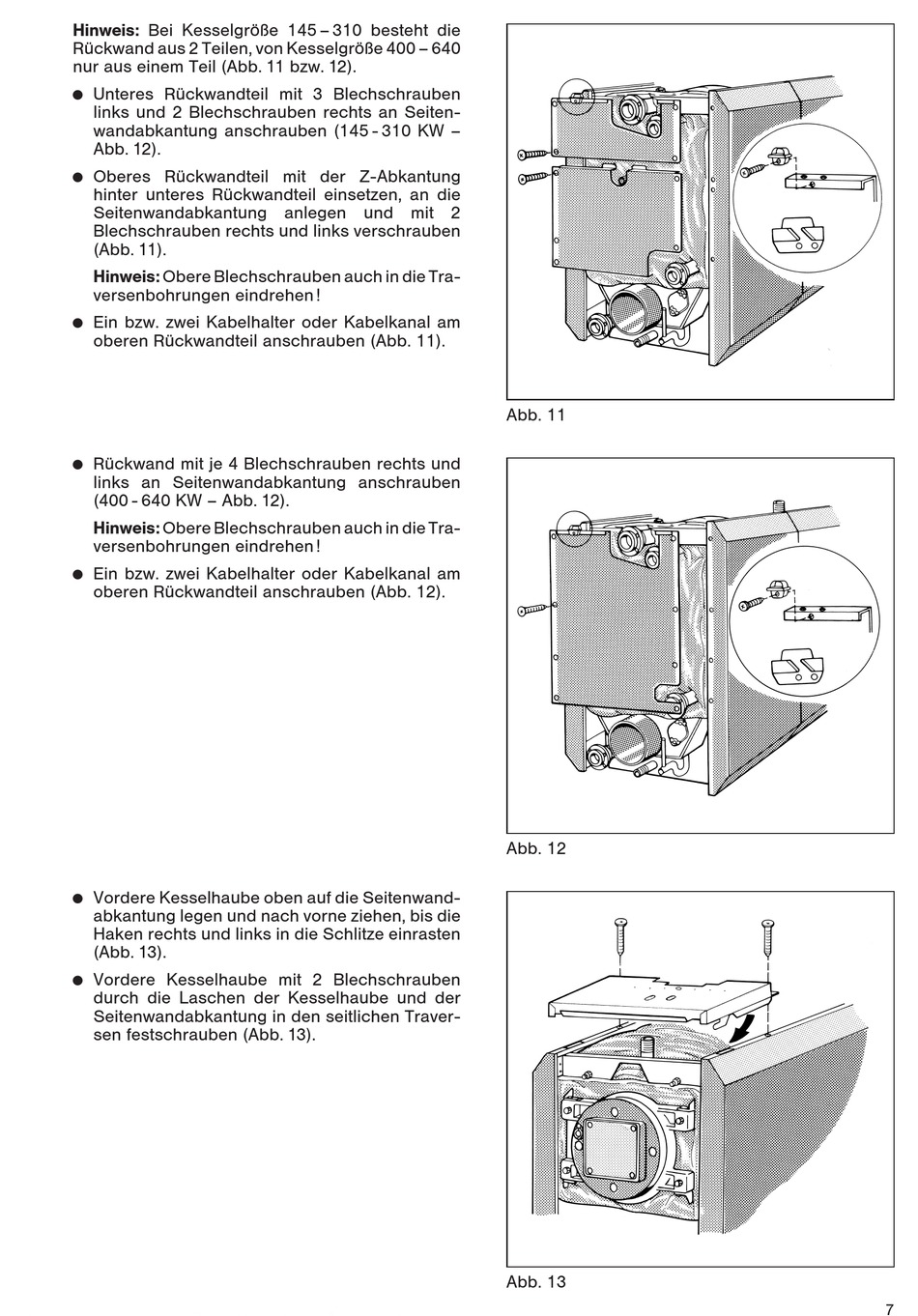

Buderus Logano plus SB 615 Montage- Und Wartungsanweisung Seite 7

Hinweis: Bei Kesselgröße 145 – 310 besteht die
Rückwand aus 2 Teilen, von Kesselgröße 400 – 640
nur aus einem Teil (Abb. 1 bzw. 2).
Unteres Rückwandteil mit 3 Blechschrauben
x
links und 2 Blechschrauben rechts an Seiten-
wandabkantung anschrauben (145 - 310 KW –
Abb. 2).
Oberes Rückwandteil mit der Z-Abkantung
x
hinter unteres Rückwandteil einsetzen, an die
Seitenwandabkantung anlegen und mit 2
Blechschrauben rechts und links verschrauben
(Abb. 1).
Hinweis: Obere Blechschrauben auch in die Tra-
versenbohrungen eindrehen !
Ein bzw. zwei Kabelhalter oder Kabelkanal am
x
oberen Rückwandteil anschrauben (Abb. 11).
Rückwand mit je 4 Blechschrauben rechts und
x
links an Seitenwandabkantung anschrauben
(400 - 640 KW – Abb. 2).
Hinweis: Obere Blechschrauben auch in die Tra-
versenbohrungen eindrehen !
Ein bzw. zwei Kabelhalter oder Kabelkanal am
x
oberen Rückwandteil anschrauben (Abb. 12).
Vordere Kesselhaube oben auf die Seitenwand-
x
abkantung legen und nach vorne ziehen, bis die
Haken rechts und links in die Schlitze einrasten
(Abb. 3).
Vordere Kesselhaube mit 2 Blechschrauben
x
durch die Laschen der Kesselhaube und der
Seitenwandabkantung in den seitlichen Traver-
sen festschrauben (Abb. 3).
Abb. 11
Abb. 12
Abb. 13
7
