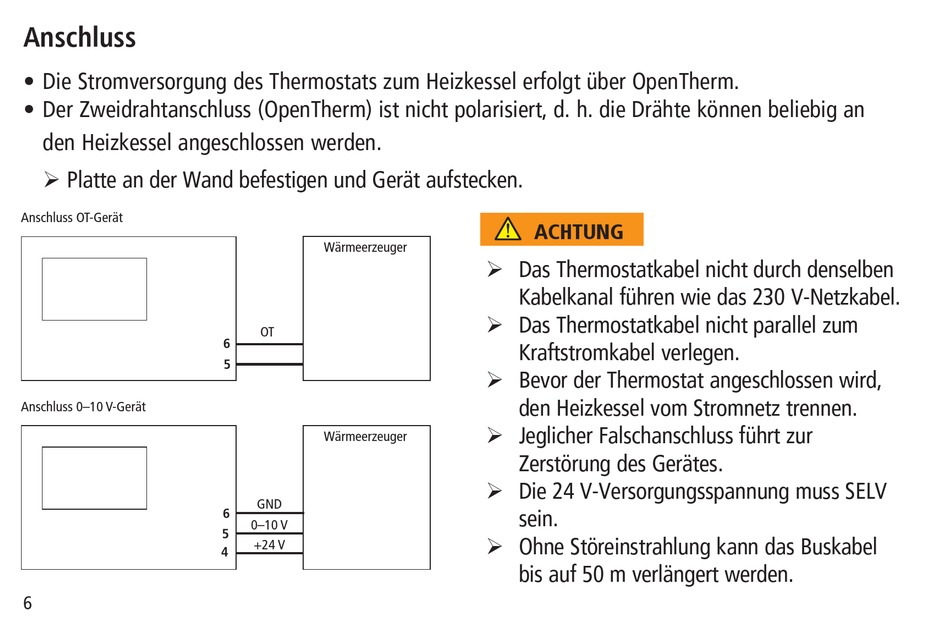

Anschluss

• Die Stromversorgung des Thermostats zum Heizkessel erfolgt über OpenTherm.
• Der Zweidrahtanschluss (OpenTherm) ist nicht polarisiert, d. h. die Drähte können beliebig an
den Heizkessel angeschlossen werden.
 Platte an der Wand befestigen und Gerät aufstecken.
Anschluss OT-Gerät
Anschluss 0–10 V-Gerät
6
Wärmeerzeuger
OT
6
5
Wärmeerzeuger
GND
6
0–10 V
5
+24 V
4
ACHTUNG
 Das Thermostatkabel nicht durch denselben
Kabelkanal führen wie das 230 V-Netzkabel.
 Das Thermostatkabel nicht parallel zum
Kraftstromkabel verlegen.
 Bevor der Thermostat angeschlossen wird,
den Heizkessel vom Stromnetz trennen.
 Jeglicher Falschanschluss führt zur
Zerstörung des Gerätes.
 Die 24 V-Versorgungsspannung muss SELV
sein.
 Ohne Störeinstrahlung kann das Buskabel
bis auf 50 m verlängert werden.
