Sennheiser HME 100 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Sennheiser HME 100
Inhaltszusammenfassung für Sennheiser HME 100
- Seite 1 100/105/110/120 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Headset für den Gebrauch vorbereiten ............9 Die Headsets anschließen ......................9 Kopfhörerbügel einstellen ...................... 10 Mikrofon positionieren ......................11 Der tägliche Betrieb ................... 13 Mono-/Stereo-Umschaltung (nur HME 100) ..............13 Lautstärke einstellen ....................... 13 Mic-Gain-Einstellung ........................ 14 Kopfhörer zusammenklappen....................14 Ersatzteile ......................15 Windschutz austauschen ......................15... -
Seite 4: Ein Wort Zu Ihrer Sicherheit
Die Headsets HME 100, HME 105, HME 110, HME 120 und HMD 120 sind Pilotenheadsets in geschlos- sener Bauform zum Einsatz in Helikoptern, Propeller- und Turboprop-Flugzeugen. Ein Wort zu Ihrer Sicherheit Mit einem Headset können sich für Ihr Flugzeug oder Ihren Helikopter typische Geräusche (z.B. -
Seite 5: Leistungsmerkmale Der Headsets

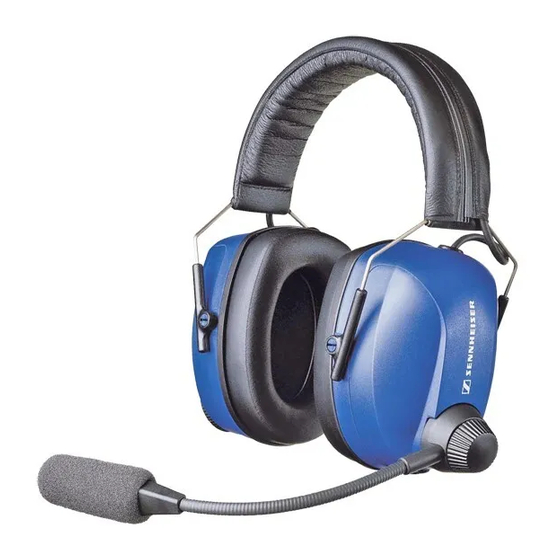

Leistungsmerkmale der Headsets Headset HME 100 Neues, passives Headset mit hervorragender Geräuschdämpfung Hervorragende Trageeigenschaften mit viel Bewegungsfreiheit durch geringes Gewicht, ange- nehme Ohrpolster STANDARD, gepolsterten Kopfhörerbügel und einseitig geführtes Kabel Kopfhörerbügel mit Klappmechanismus ermöglicht platzsparendenTransport Klare Kommunikation über das Elektret-Mikrofon MKE 45-1 mit einstellbarer Empfindlichkeit... -
Seite 6: Produktvarianten
Produktvarianten Headset HME 105 Das Headset HME 105 unterscheidet sich von dem Headset HME 100 in folgenden Leistungs- merkmalen: kein Mono-/Stereo-Umschalter, Anschluß von Kopfhörer und Mikrofon über XLR-5-Stecker. Headset HME 110 Das Headset HME 110 unterscheidet sich von dem Headset HME 100 in folgendem Maße:... - Seite 7 Headset HMD 120 Das Headset HMD 120 unterscheidet sich von dem Headset HME 100 in folgenden Leistungs- merkmalen: kein Mono-/Stereo-Umschalter, Spiralkabel, dynamisches Mikrofon M-87/AIC und niederohmiger Hörer, Anschluß von Kopfhörer und Mikrofon über Klinkenstecker U-174/U an eine nieder-ohmige Schnittstelle im Helikopter.
-
Seite 8: Lieferumfang
Lieferumfang Headset HME 100, HME 105, HME 110 und HME 120 Headset gepolsterte Trage- und Aufbewahrungstasche für Headset und Zubehör Windschutz für das Mikrofon Kabelklemme Headset HMD 120 Headset gepolsterte Trage- und Aufbewahrungstasche für Headset und Zubehör Kabelklemme Empfohlenes Zubehör... -
Seite 9: Headset Für Den Gebrauch Vorbereiten
Headset für den Gebrauch vorbereiten Die Headsets anschließen Headset HME 100, HME 110 1 6,35-mm-Stereo-Klinkenstecker zum Anschluß des Kopfhörers 1 Klinkenstecker PJ-068 zum Anschluß des Mikrofons Stecken Sie den 6,35-mm-Stereo-Klinkenstecker für den Kopfhörer und den Klinkenstecker PJ- Anschlußkabel 068 für das Mikrofon in die entsprechenden Klinkenbuchsen Ihres Intercoms. -
Seite 10: Kopfhörerbügel Einstellen
Headset HME 120 und HMD 120 1 Klinkenstecker U-174/U zum Anschluß von Kopfhörer und Mikrofon Stecken Sie den Klinkenstecker U-174/U für Kopfhörer und Mikrofon in die U-174/U-Buchse Ihres Intercoms. Anschlußkabel HME 120 und HMD 120 Kopfhörerbügel einstellen Um eine gute Lärmdämpfung und den bestmöglichen Tragekomfort zu erzielen, müssen Sie das Headset Ihrem Kopf richtig anpassen. -
Seite 11: Mikrofon Positionieren
Schrauben Sie die Schnellarretierungsschraube wieder fest. Mikrofon zum Mundwinkel hin ausrichten Die Headsets HME 100, HME 105, HME 110 und HME 120 haben einen flexiblen Mikrofonarm. Biegen Sie ihn so, daß das Mikrofon im Mundwinkel etwa 2 cm vom Mund entfernt sitzt. - Seite 12 Beim Headset HMD 120 haben Sie drei Einstellmöglichkeiten, um das Mikrofon auszurichten: Stellen Sie die Länge des Mikrofonarms so ein, daß das Mikrofon im Mundwinkel sitzt. Lösen Sie dazu die Schnellarretierung und verschieben Sie den Mikrofonarm. Ziehen Sie den mittleren Teil des Mikrofonarms so weit an den Mund heran, daß das Mikrofon etwa 2 cm vom Mund entfernt ist.
-
Seite 13: Der Tägliche Betrieb
Der tägliche Betrieb Mono-/Stereo-Umschaltung (HME 100, HME 110) Üblicherweise empfangen Sie Ihre Tonquelle in Mono und können den Mono-/Stereo-Umschalter in der Position ‚Mono‘ belassen. Schalten Sie an einem Stereo-Intercom-System den Kopfhörer auf Stereoempfang um. Entfernen Sie das Ohrpolster (siehe „Ohrpolster austauschen“ auf Seite 15). -
Seite 14: Mikrofonverstärkung "Mic Gain" Einstellen (Nicht Hmd 120)
Mikrofonverstärkung „Mic Gain“ einstellen (nicht HMD 120) Gemäß JTSO-Zulassung C58a ist die Ausgangsspannung des zugehörigen Mikrofons ab Werk auf Mic Gain Adjustment Mic Gain Adjustment Mic Gain Adjustment Mic Gain Adjustment Mic Gain Adjustment 400 mV/114 dB eingestellt. Falls die Ausgangsspannung Ihres Mikrofons für Ihr Intercom-System zu hoch oder zu niedrig ist, können Sie diese am Mikrofon nachstellen. -
Seite 15: Ersatzteile
Ersatzteile Bei Ihrem Sennheiser-Vertriebspartner erhalten Sie folgende Ersatzteile: Windschutz Elektretmikrofon MKE 45-1 (Art.-Nr. 075823 Bulk oder 092804 verpackt, 1 Stück) Kabelklemme MZQ 2002-01(Art.-Nr. 044740) Kabelklemme HZC 08 (Art.-Nr. 525787) Trage- und Aufbewahrungstasche (Art.-Nr. 078366) Ohrpolster STANDARD (Art.-Nr. 077960) Gel-Ohrpolster GOP (Art.-Nr. 092807) Ohrpolster LUXURY (Art.-Nr. -
Seite 16: Pinbelegung Der Stecker
Pinbelegung der Stecker Klinkenstecker U174/U XLR-5-Stecker 1 Mikrofon Lo 1 Audio Hi 2 Audio Hi 2 Audio Lo 3 Mikrofon Hi 3 Mikrofon Hi 4 Audio Lo 4 Mikrofon Lo 5 — 6,35-mm-Stereo-Klinkenstecker Klinkenstecker PJ-068 1 Audio Hi links 1 nicht belegt 2 Audio Hi rechts 2 Mikrofon Hi 3 Audio Lo... -
Seite 17: Wenn Störungen Auftreten
Wenn Störungen auftreten Setzen Sie sich bitte mit Ihrem Sennheiser-Vertriebspartner in Verbindung, wenn Störungen auf- treten, die nicht in der nachfolgenden Tabelle enthalten sind. Fehler Mögliche Ursachen und Abhilfe Kommunikation nur auf einem Ohr Sie benutzen ein Stereo-Intercom-System, haben das Headset auf Mono-Betrieb eingestellt. -
Seite 18: Technische Daten
Technische Daten Kopfhörer HME 100, HME 110 HME 105, HME 120 HMD 120 Wandlerprinzip dynamisch dynamisch dynamisch Ankopplung ans Ohr circumaural, geschlossen circumaural, geschlossen circumaural, geschlossen Übertragungsbereich 45 bis 15000 Hz 45 bis 15000 Hz 45 bis 15000 Hz Ω... - Seite 19 HME 100, HME 110 HME 105 HME 120 HMD 120 Ausgangsspannung 400 mV ± 3dB 400 mV ± 3dB 400 mV ± 3dB 1,8 μV – 4 μV bei 74 dB Ω bei 114 dB bei 114 dB bei 114 dB...
-
Seite 20: Herstellererklärungen
Herstellererklärungen Garantie 5 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. Akkus und Batterien Alte Akkus und Batterien bitte nur leer über den Fachhandel oder Batteriecontainer entsorgen. Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter...
