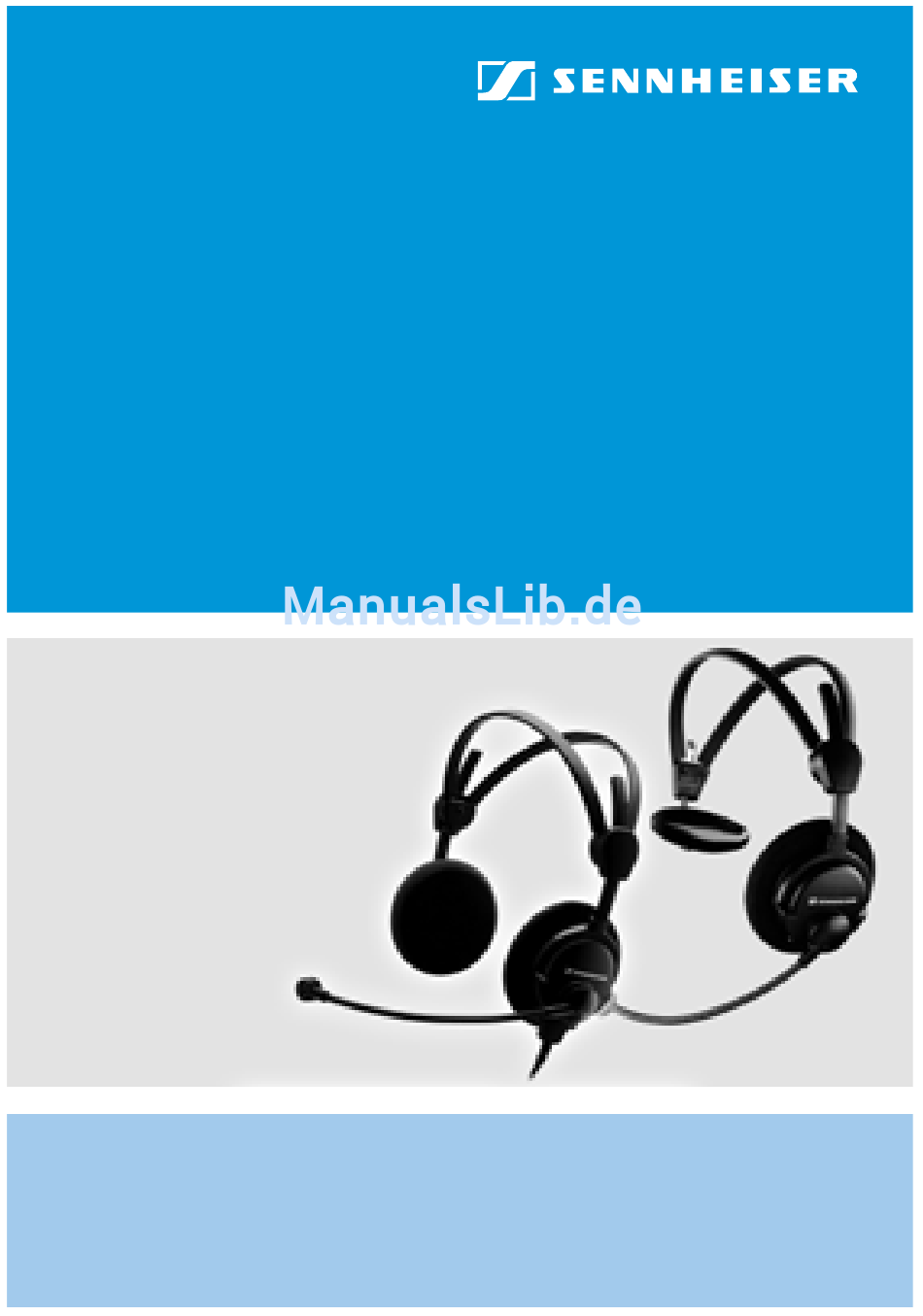

- Seite 1 Air Traffic Control HMD 46 HME 46 HME 46-3S Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Höhere Lautstärken oder eine längere Einwirkzeit können Ihr Gehör schädigen. Reparieren Sie ein defektes Headset nicht selbst. Wenden Sie sich an Ihren Sennheiser-Vertriebspartner oder den Sennheiser-Kundendienst. Wechseln Sie nur die Teile aus, deren Austausch in die- ser Bedienungsanleitung beschrieben ist. Alle anderen Teile tauscht Ihnen Ihr Sennheiser-Vertriebspartner aus. - Seite 3 Bestimmungsgemäßer Gebrauch des Headsets Der bestimmungsgemäße Gebrauch schließt ein, dass Sie diese Anleitung und insbesondere das Kapitel „Sicherheitshinweise“ gelesen haben. dass Sie das Headset innerhalb der Betriebsbedingun- gen, die in dieser Anleitung beschrieben sind, einset- zen. Nicht bestimmungsgemäßer Gebrauch Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Headset anders einsetzen, als es in dieser Anleitung beschrieben ist oder die Betriebsbedingungen nicht ein- halten.

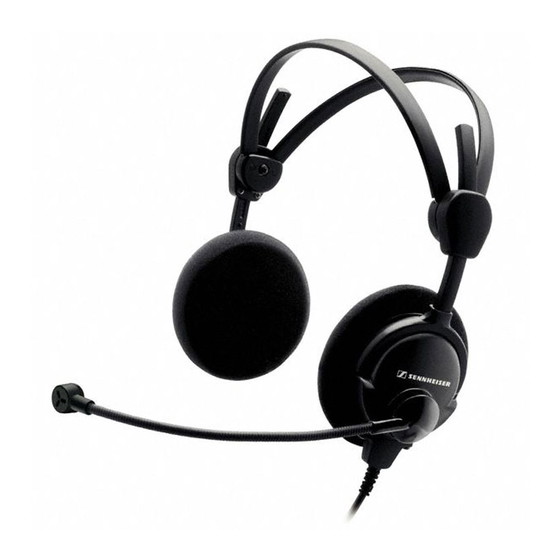

- Seite 4 HMD 46 / HME 46 / HME 46-3S Das Headset HMD 46 / HME 46 / HME 46-3S ist mit dyna- mischen, offenen Hörersystemen ausgestattet. Das ge- räuschkompensierende Mikrofon gewährleistet auch in lärmerfüllter Umgebung hohe Sprachverständlichkeit. Das Headset wurde für den Einsatz in der Flugsicherung und andere Kommunikationszwecke konzipiert.
-
Seite 5: Bedienung
Lieferumfang 1 Headset HMD 46 / HME 46 / HME 46-3S 1 Kabelklemme 1 Windschirm 1 Bedienungsanleitung Bedienung Mikrofonarm drehen Der Mikrofonarm ist drehbar. Dadurch können Sie das Mikrofon sowohl rechts- als auch linksseitig tragen. - Seite 6 Headset aufsetzen Wenn Sie das Headset aufsetzen, klappt der patentierte Spreizkopfbügel automatisch auseinander. Mikrofon ausrichten Biegen Sie den flexiblen Mikrofonarm so, dass das Mikro- fon am Mundwinkel sitzt. Der Abstand zum Mund sollte 2 cm betragen.
- Seite 7 Hörersystem nach hinten schwenken Das Headset hat ein schwenkbares Hörersystem, das Sie für einohriges Hören nach hinten schwenken können. Lautstärke am Audiosystem einstellen Verbinden Sie das Headset mit den Buchsen des jeweili- gen Audiosystems. Stellen Sie die Lautstärke direkt dort ein.
- Seite 8 Empfindlichkeit des Mikrofons einstellen Werkseitig ist die Empfindlichkeit des Mikrofons auf 80 mV/Pa. Drehen Sie in Pfeilrichtung, um die Empfind- lichkeit des Mikrofons zu verändern. –...
-
Seite 9: Pflege Und Wartung
Pflege und Wartung Headset reinigen Reinigen Sie das Headset von Zeit zu Zeit mit einem wei- chen, leicht feuchten Tuch. Verwenden Sie bei starker Ver- unreinigung ein mit milder Seifenlauge angefeuchtetes Tuch. Verwenden Sie auf keinen Fall Löse- oder Reini- gungsmittel. -
Seite 10: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Durch Austausch des Kabels können Sie Ihr Headset ein- fach umrüsten (siehe “Produktvarianten” auf Seite 11). Kabel -6 Art.-Nr. 500836 Kabel -7 Art.-Nr. 502360 Kabel -H-6 Art.-Nr. 502533 Kabel -L Art.-Nr. 502365 Kabel -PTT-6 Art.-Nr. 500844 Kabel -PTT-6-1 Art.-Nr. - Seite 11 Kabelklemme MZQ 2002 Art.-Nr. 044740 Kabelklemme HZC 08 Art.-Nr. 525787 Kabelklemmen HZC 08 MZQ 2002 (nur für Rundkabel) (für Rund- oder Flachkabel)
- Seite 12 Produktvarianten Modell Beschreibung Einseitiges Rundkabel (Art.-Nr.) HMD 46-3 Headset mit – (500849) dynamischem Mikrofon HMD 46-31 Headset mit – (502483) dynamischem Mikrofon HMD 46-3-6 Headset mit mit offenen Enden, (500466) dynamischem Mikrofon Länge 1,85 m HMD 46-3PTT-M Headset mit mit PTT-Taste und...
- Seite 13 Kabel- bzw. Steckerbelegung Headset-Anschluss Lato saldato weiß Audio Hi links orange Audio Hi rechts braun Audio Lo links grün Audio Lo rechts gelb nicht belegt Mikrofon Hi blau Mikrofon Lo Schirm Schirm Kabel -6 weiß Audio Hi links orange Audio Hi rechts braun Audio Lo links grün...
- Seite 14 Kabel -H-6 weiß Audio Hi links orange Audio Hi rechts braun Audio Lo links grün Audio Lo rechts Mikrofon Hi blau Mikrofon Lo Schirm Schirm Kabel -L Lötseite 1 Audio Hi rechts 2 Audio Lo rechts 3 nicht belegt 4 Schirm 5 Audio Hi links 6 Audio Lo links 7 Mikrofon Hi...
- Seite 15 Kabel -PTT-6-1 weiß Audio Hi li orange Audio Hi re braun Audio Lo li grün Audio Lo re gelb schwarz PTT ca. 0,8 m ca. 1,0 m Mikrofon Hi blau Mikrofon Lo ca. 1,85 m Schirm Schirm HME 46-3PTT-L Lötseite 1 Audio Hi links 2 Audio Lo links 3 PTT...
- Seite 16 HMD 46-3PTT-M Lötseite 1 Audio Hi 2 Audio Lo 3 Mikrofon Hi 4 nicht belegt 5 nicht belegt 6 PTT 7 PTT / Schirm 8 Mikrofon Lo...
-
Seite 17: Technische Daten Hmd
Technische Daten HMD 46-3 Kopfhörer Wandlerprinzip dynamisch, offen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20–14.000 Hz 300 Ω per System Impedanz Kennschalldruckpegel 95 dB SPL bei 1 kHz, 1 mW, mono 83 dB SPL bei 1 kHz, 1 V Klirrfaktor <... -
Seite 18: Technische Daten Hme
Technische Daten HME 46-3 Kopfhörer Wandlerprinzip dynamisch, offen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20–14.000 Hz 300 Ω per System Impedanz Kennschalldruckpegel 95 dB SPL bei 1 kHz, 1 mW, mono 83 dB SPL bei 1 kHz, 1 V Klirrfaktor <... -
Seite 19: Technische Daten Hme 46-3S
Technische Daten HME 46-3S Kopfhörer Wandlerprinzip dynamisch, offen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20–14.000 Hz 300 Ω mono Impedanz Kennschalldruckpegel 92 dB SPL bei 1 kHz, 1 mW, mono 83 dB SPL bei 1 kHz, 1 V Klirrfaktor < 1 % bei 98 dB SPL (350–3.000 Hz) Andruckkraft ca. - Seite 20 Technische Daten HMD 46-31 Kopfhörer Wandlerprinzip dynamisch, offen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20–14.000 Hz 300 Ω per System Impedanz Kennschalldruckpegel 95 dB SPL bei 1 kHz, 1 mW, mono 103 dB SPL bei 1 kHz, 1 V Klirrfaktor <...
- Seite 21 Technische Daten HME 46-31 Kopfhörer Wandlerprinzip dynamisch, offen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20–14.000 Hz 300 Ω per System Impedanz Kennschalldruckpegel 95 dB SPL bei 1 kHz, 1 mW, mono 103 dB SPL bei 1 kHz, 1 V Klirrfaktor <...
-
Seite 22: Hersteller-Erklärungen
Hersteller-Erklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Pro- dukt eine Garantie von 2 Jahren. Die aktuell geltenden Garantieleistungen können Sie über das Internet unter www.sennheiser.com oder Ihren Sennheiser- Partner beziehen. EG-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforde- rungen und den weiteren Vorgaben der Richtlinie 89/ 336/EU. - Seite 23 Sennheiser electronic GmbH & Co. KG Printed in Germany Am Labor 1, 30900 Wedemark, Germany Publ. 06/10 www.sennheiser.com 515803/A03...
