HME 26
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sennheiser HME 26

Inhaltszusammenfassung für Sennheiser HME 26

  • Seite 1 HME 26 Bedienungsanleitung...

  • Seite 3: Sicherheitshinweise

    Lautstärken oder eine längere Einwirkzeit kön- nen Ihr Gehör schädigen. Reparieren Sie ein defektes Gerät nicht selbst. Wen- den Sie sich an Ihren Sennheiser-Vertriebspartner oder den Sennheiser-Kundendienst. Wechseln Sie nur die Teile aus, deren Austausch in die- ser Bedienungsanleitung beschrieben ist. Alle anderen Teile tauscht Ihnen Ihr Sennheiser-Vertriebspartner aus.
  • Seite 4 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch schließt ein, dass Sie diese Anleitung und insbesondere das Kapitel „Sicherheitshinweise“ gelesen haben. dass Sie das Gerät in Jet-Flugzeugen und innerhalb der Betriebsbedingungen, die in dieser Anleitung be- schrieben sind, einsetzen. Nicht bestimmungsgemäßer Gebrauch Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Gerät anders einsetzen, als es in dieser Anleitung be- schrieben ist oder die Betriebsbedingungen nicht einhal- ten.

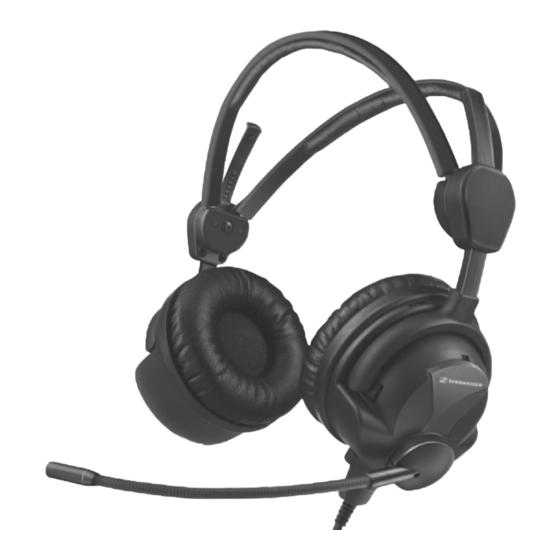

  • Seite 5 Headset HME 26 Das Headset HME 26 ist mit dynamischen, geschlossenen Hörersystemen ausgestattet. Das geräuschkompensie- rende Kondensator-Mikrofon des Headsets gewährleistet auch in lärmerfüllter Umgebung hohe Sprachverständ- lichkeit. Das Headset wurde für den Einsatz im Flugzeug- Cockpit konzipiert. Merkmale Geringes Gewicht Erstklassiger Tragekomfort durch patentierten auto- matischen Spreizkopfbügel und weiche Ohrpolster...

  • Seite 6: Bedienung

    Lieferumfang 1 Headset HME 26 1 Kabelklemme 1 Windschirm 1 Bedienungsanleitung 1 Tasche 1 EASA Form 1 Bedienung Mikrofonarm drehen Der Mikrofonarm ist drehbar. Dadurch können Sie das Mikrofon sowohl rechts- als auch linksseitig tragen.
  • Seite 7 Headset aufsetzen Wenn Sie das Headset aufsetzen, klappt der patentierte Spreizkopfbügel automatisch auseinander. Mikrofon ausrichten Biegen Sie den flexiblen Mikrofonarm so, dass das Mikro- fon am Mundwinkel sitzt. Der Abstand zum Mund sollte 2 cm betragen. Verwenden Sie grundsätzlich den mitge- lieferten Windschirm.
  • Seite 8 Hörersystem nach hinten schwenken Das Headset hat ein schwenkbares Hörersystem, das Sie für einohriges Hören nach hinten schwenken können. Lautstärke am Audiosystem einstellen Verbinden Sie das Headset mit den Buchsen des jeweiligen Audiosystems. Stellen Sie die Lautstärke direkt dort ein. Gehörschäden durch zu hohe Lautstärke! VORSICHT! Das Headset kann hohe Schalldrücke erzeu-...
  • Seite 9 Lautstärke mit den Lautstärkereglern einstellen (nur bei HME 26-V-K) Mit den beiden Lautstärkereglern regeln Sie die Lautstärke für den rechten und linken Kanal getrennt. Linken und rechten Audiokanal tauschen (nur bei HME 26-V-K) Die Position „R“ bzw. „L“ des Boom-Schalters...
  • Seite 10 Empfindlichkeit des Mikrofons einstellen Werkseitig ist die Empfindlichkeit des Mikrofons auf 80 mV/Pa gemäß RTCA DO-214 eingestellt. Drehen Sie in Pfeilrichtung, um die Empfindlichkeit des Mikrofons zu verändern. – Peak-Level-Protection ein- und ausschalten Die Funktion Peak-Level-Protection schützt vor Lautstär- kespitzen über 110 dB, die über das Audiosystem oder Funkgerät übertragen werden können.

  • Seite 11: Pflege Und Wartung

    Pflege und Wartung Headset reinigen Reinigen Sie das Headset von Zeit zu Zeit mit einem wei- chen, leicht feuchten Tuch. Verwenden Sie bei starker Ver- unreinigung ein mit milder Seifenlauge angefeuchtetes Tuch. Verwenden Sie auf keinen Fall Löse- oder Reini- gungsmittel.

  • Seite 12: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile Durch Austausch des Kabels können Sie Ihr Headset ein- fach umrüsten (siehe „Produktvarianten“ auf Seite 11). Kabel -C Art.-Nr. 500840 Kabel -K Art.-Nr. 500841 Kabel -N Art.-Nr. 500843 Kabel -V-K Art.-Nr. 500847 Kabelklemme MZQ 2002 Art.-Nr. 044740 Kabelklemme HZC 08 Art.-Nr.
  • Seite 13 Kabelklemmen HZC 08 MZQ 2002 (nur für Rundkabel) (für Rund- oder Flachkabel) Produktvarianten Modell Beschreibung Einseitiges Rundkabel (Art.-Nr.) (Part Number) HME 26* Headset mit – Kondensator- (502395) (026-55) Mikrofon HME 26-K Headset mit mit 6,3-mm-Klinken- (502396) Kondensator- stecker (Kopfhörer) (026-55-999-0131)
  • Seite 14 Steckerbelegung HME 26-K 6,3-mm-Klinkenstecker PJ-068-Equivalent 1 2 3 Audio Hi nicht belegt nicht belegt Mikrofon Hi Audio Lo Mikrofon Lo Kabel -C Lötseite Audio Hi Audio Lo Mikrofon Hi Mikrofon Lo nicht belegt Kabel -N Lötseite 1 Audio Hi 2 Audio Lo...
  • Seite 15 Kabel -V-K 6,3-mm-Klinkenstecker PJ-068-Equivalent 1 2 3 Audio Hi links nicht belegt Audio Hi rechts Mikrofon Hi Audio Lo Mikrofon Lo...

  • Seite 16: Technische Daten Headsets Hme

    Technische Daten Headsets HME 26 Kopfhörer Wandlerprinzip dynamisch, geschlossen Ankopplung an das Ohr ohraufliegend Übertragungsbereich 20–14.000 Hz 600 Ω/1.200 Ω Impedanz mono/stereo Kennschalldruckpegel 92 dB SPL bei 1 kHz, 1 mW, mono 97 dB SPL bei 1 kHz, 1 V Max.
  • Seite 17 Allgemeine Daten Umgebungstemperatur Betrieb: –15 °C bis 55 °C Lagerung: –55 °C bis 70 °C Gewicht ohne Kabel ca. 200 g...

  • Seite 18: Hersteller-Erklärungen

    Hersteller-Erklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 5 Jahren. Die aktuell geltenden Garantieleistungen können Sie über das Internet unter www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. EG-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinie 89/336/EU. Die Erklärungen stehen im Internet unter www.sennheiser.com...
