Austausch Des Kolbenzylinders Und Der Profildichtung - DeVilbiss 7305 Servicehandbuch

WARTUNG UND AUSTAUSCH VON KOMPONENTEN
Unterdruck-
Kompressor/Kolben-
Kopfkappe
Baugruppe
4. Setzen Sie den neuen Kompressor ein, und
tauschen Sie die Leiterplatte und den Akku aus.
5. Schliessen Sie die Akku- und Kompressorkabel
wieder an der Leiterplatte an.
6. Bringen Sie die untere Abdeckung wieder an, und
befestigen Sie diese mit den Torx-Schrauben.

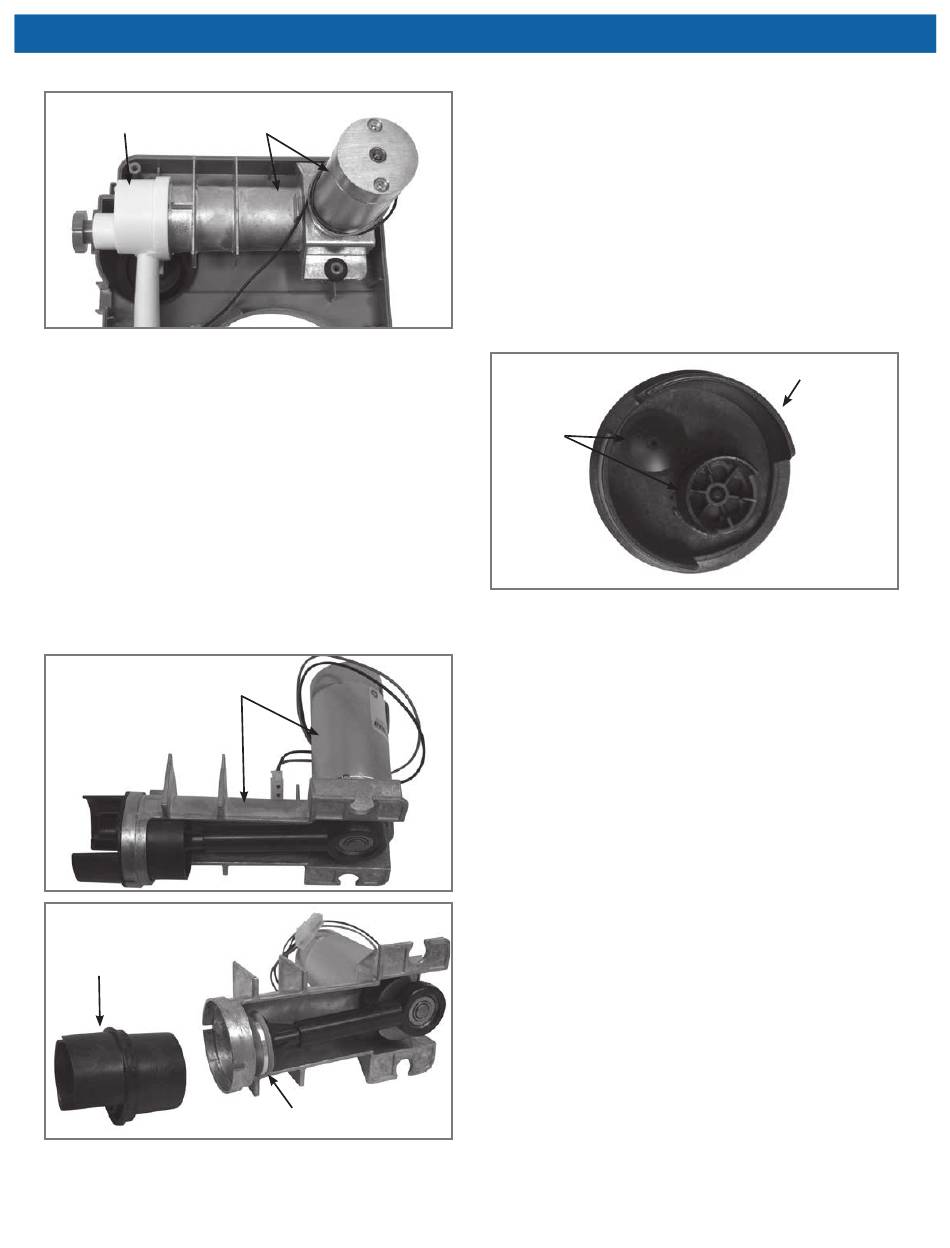

Austausch des Kolbenzylinders und der
Profildichtung
1. Nehmen Sie den Kompressor heraus (siehe
Anweisungen zum Austausch des Kompressors
weiter unten).
2. Nehmen Sie den Kolbenzylinder heraus, indem Sie
diesen nach aussen ziehen, um ihn vom Kolben zu
lösen.
Kompressor/
Kolben-Baugruppe
Kolbenzylinder
Profildichtung
3. Lösen die Sie Schraube, die die Haltekappe auf der
Oberseite des Kolbens sichert, mithilfe eines T-20
Torx-Bits. Nehmen Sie dann die Haltekappe und die
Profildichtung ab.
4. Setzen Sie die neue Profildichtung auf dem Kolben
auf, und sichern Sie diese mit der Haltekappe und
der Schraube. HINWEIS – Die Profildichtung sollte
invertiert aufgesetzt werden.
5. Setzen Sie den neuen Zylinder (einschliesslich 2
Schirmventile) auf dem Kolben ein. Stellen Sie
sicher, dass die Führungsgrate an der Seite des
Zylinders fest in die Schlitze im Kompressorgehäuse
einrasten
Schirmventile
6. Setzen Sie den Kompressor und andere
Komponenten in umgekehrter Reihenfolge wieder
ein.
7. Bringen Sie die untere Abdeckung wieder an, und
befestigen Sie diese mit den Torx-Schrauben.
9
Kolbenzylinder
LT-1819-DE
