DeVilbiss 7305 Servicehandbuch Seite 11

9
Akkustecker
Kompressoranschluss
HINWEIS– Der Netzschalter und die DC (Gleichstrom)-
Eingangsbuchse befinden sich auf der Rückseite der
Leiterplatte.
10
Leiterplatte
Kompressoranschluss
HINWEIS– Der Netzschalter und die DC (Gleichstrom)-
Eingangsbuchse befinden sich auf der Rückseite der
Leiterplatte.

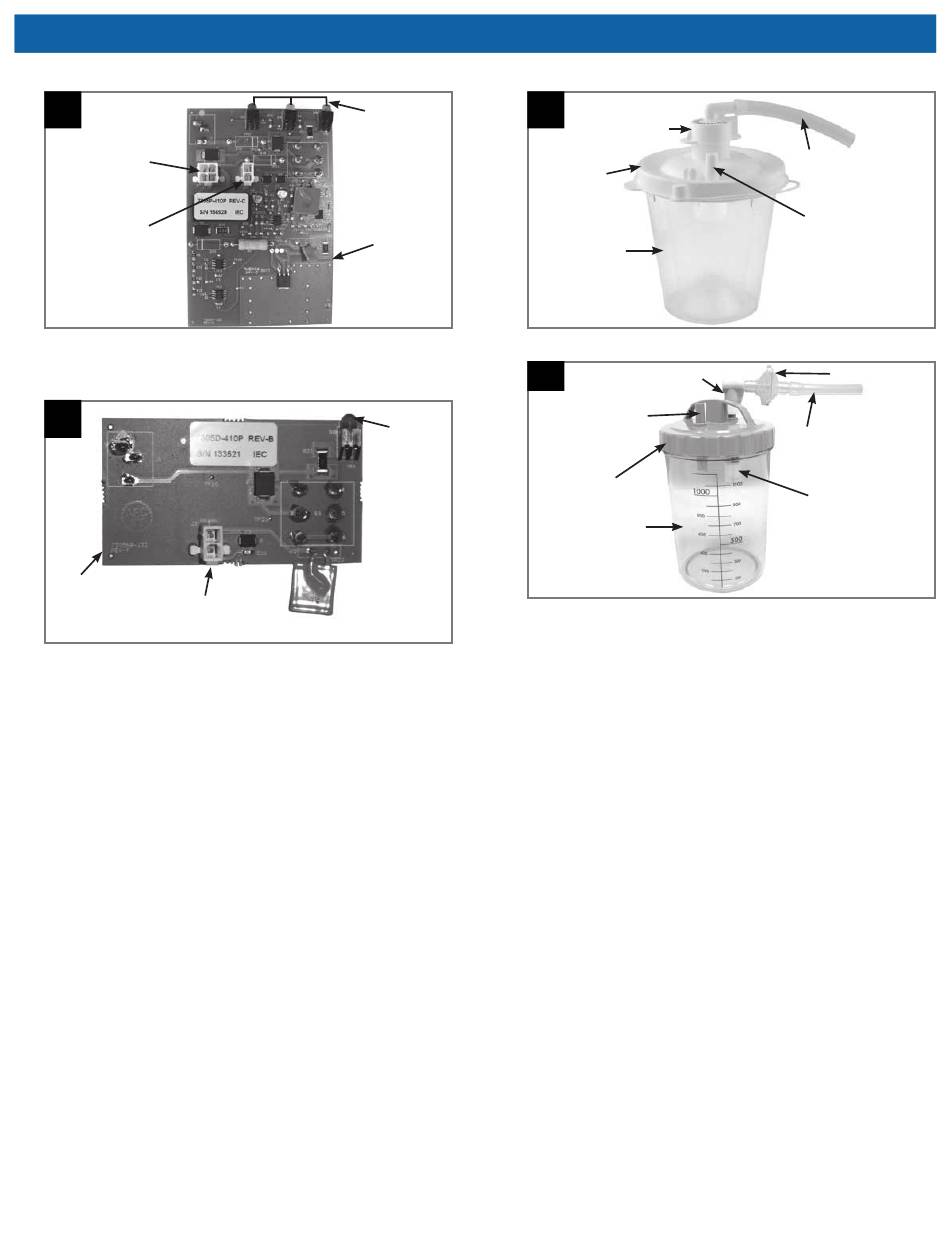

ABBILDUNGEN UND ANSICHTEN
LED's
Leiterplatte
Nur 7305P Serie
LED
Nur 7305D Serie
11
Filterkartusche
Deckel
Becher
12
Schlauchwinkel
Anschluss für
Patientenschlauch
Deckel mit
O-Ring
Becher
11
11 cm
Verbindungsschlauch
Anschluss für
Patientenschlauch
Einwegbehälter mit
interner Filterkartusche
und Spritzschutz
Bakterienfilter
11 cm
Verbindungsschlauch
Überlaufventil
Wiederverwendbarer
Behälter mit externem
Bakterienfilter
LT-1819-DE
