IT

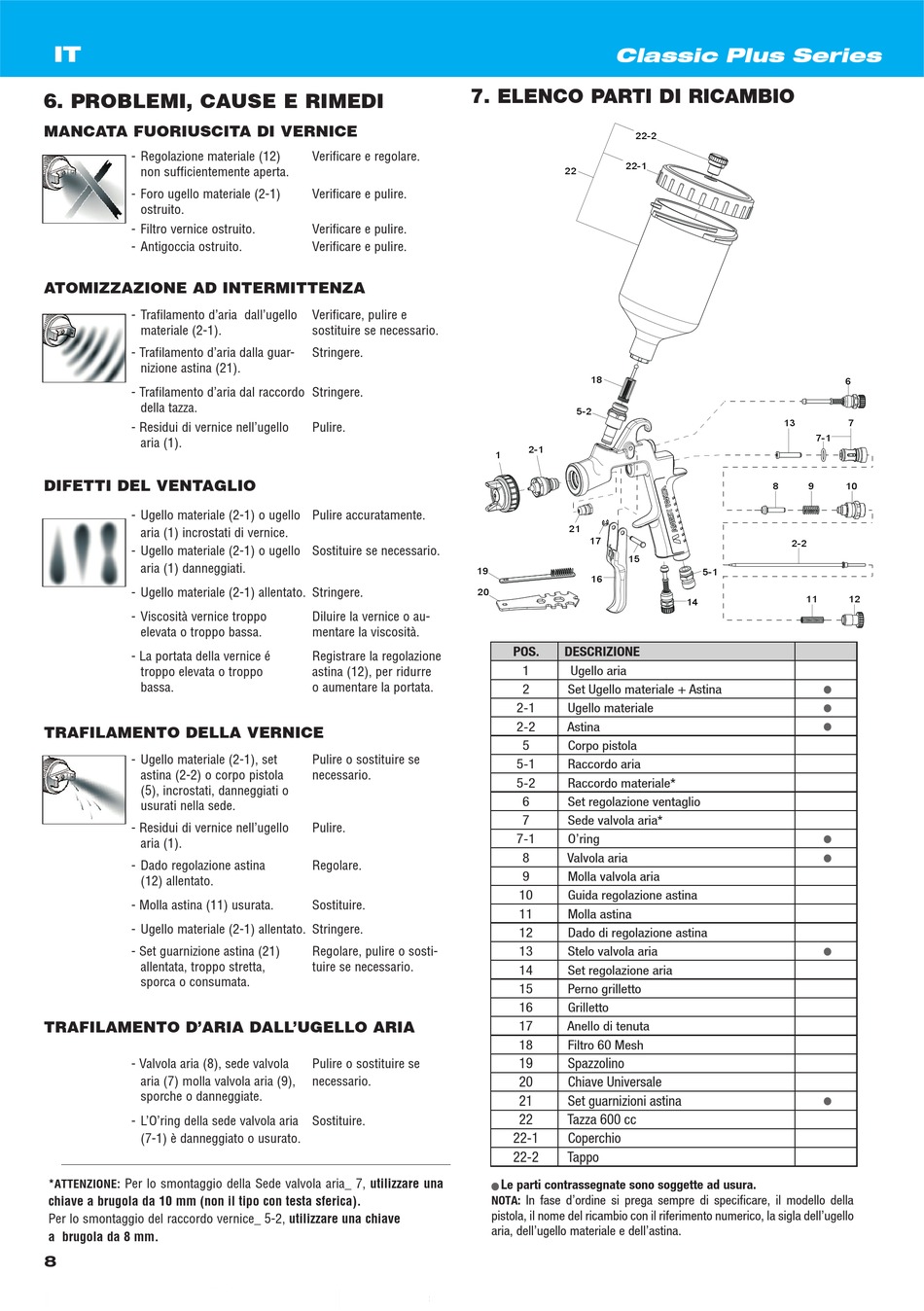

6. PROBLEMI, CAUSE E RIMEDI

MANCATA FUORIUSCITA DI VERNICE
- Regolazione materiale (12)
non sufficientemente aperta.
- Foro ugello materiale (2-1)
ostruito.
- Filtro vernice ostruito.
- Antigoccia ostruito.
ATOMIZZAZIONE AD INTERMITTENZA
- Trafilamento d'aria dall'ugello
materiale (2-1).
- Trafilamento d'aria dalla guar-
nizione astina (21).
- Trafilamento d'aria dal raccordo Stringere.
della tazza.
- Residui di vernice nell'ugello
aria (1).
DIFETTI DEL VENTAGLIO
- Ugello materiale (2-1) o ugello Pulire accuratamente.
aria (1) incrostati di vernice.
- Ugello materiale (2-1) o ugello Sostituire se necessario.
aria (1) danneggiati.
- Ugello materiale (2-1) allentato. Stringere.
- Viscosità vernice troppo
elevata o troppo bassa.
- La portata della vernice é
troppo elevata o troppo
bassa.
TRAFILAMENTO DELLA VERNICE
- Ugello materiale (2-1), set
astina (2-2) o corpo pistola
(5), incrostati, danneggiati o
usurati nella sede.
- Residui di vernice nell'ugello
aria (1).
- Dado regolazione astina
(12) allentato.
- Molla astina (11) usurata.
- Ugello materiale (2-1) allentato. Stringere.
- Set guarnizione astina (21)
allentata, troppo stretta,
sporca o consumata.
TRAFILAMENTO D'ARIA DALL'UGELLO ARIA
- Valvola aria (8), sede valvola
aria (7) molla valvola aria (9),
sporche o danneggiate.
- L'O'ring della sede valvola aria Sostituire.
(7-1) è danneggiato o usurato.
Per lo smontaggio della Sede valvola aria_ 7, utilizzare una
*ATTENZIONE:
chiave a brugola da 10 mm (non il tipo con testa sferica).
Per lo smontaggio del raccordo vernice_ 5-2, utilizzare una chiave
a brugola da 8 mm.
8

7. ELENCO PARTI DI RICAMBIO

Verificare e regolare.
Verificare e pulire.
Verificare e pulire.
Verificare e pulire.
Verificare, pulire e
sostituire se necessario.
Stringere.
Pulire.
19
20
Diluire la vernice o au-
mentare la viscosità.
Registrare la regolazione
astina (12), per ridurre
o aumentare la portata.
Pulire o sostituire se
necessario.
Pulire.
Regolare.
Sostituire.
Regolare, pulire o sosti-
tuire se necessario.
Pulire o sostituire se
necessario.
Classic Plus Series
22-2
22-1
22
18
5-2
2-1
1
21
17
15
16
POS. DESCRIZIONE
1 Ugello aria
2 Set Ugello materiale + Astina
2-1 Ugello materiale
2-2 Astina
5 Corpo pistola
5-1 Raccordo aria
5-2 Raccordo materiale*
6 Set regolazione ventaglio
7 Sede valvola aria*
7-1 O'ring
8 Valvola aria
9 Molla valvola aria
10 Guida regolazione astina
11 Molla astina
12 Dado di regolazione astina
13 Stelo valvola aria
14 Set regolazione aria
15 Perno grilletto
16 Grilletto
17 Anello di tenuta
18 Filtro 60 Mesh
19 Spazzolino
20 Chiave Universale
21 Set guarnizioni astina
22 Tazza 600 cc
22-1 Coperchio
22-2 Tappo
Le parti contrassegnate sono soggette ad usura.
n
In fase d'ordine si prega sempre di specificare, il modello della
NOTA:
pistola, il nome del ricambio con il riferimento numerico, la sigla dell'ugello
aria, dell'ugello materiale e dell'astina.
6
13 7
7-1
8 9 10
2-2
5-1
11 12
14
n
n
n
n
n
n
n
