Installationsanleitung
Dunstabzug DF-N5 / DF-N6
Einbaudunstabzug
Betriebsarten: Abluft / Umluft

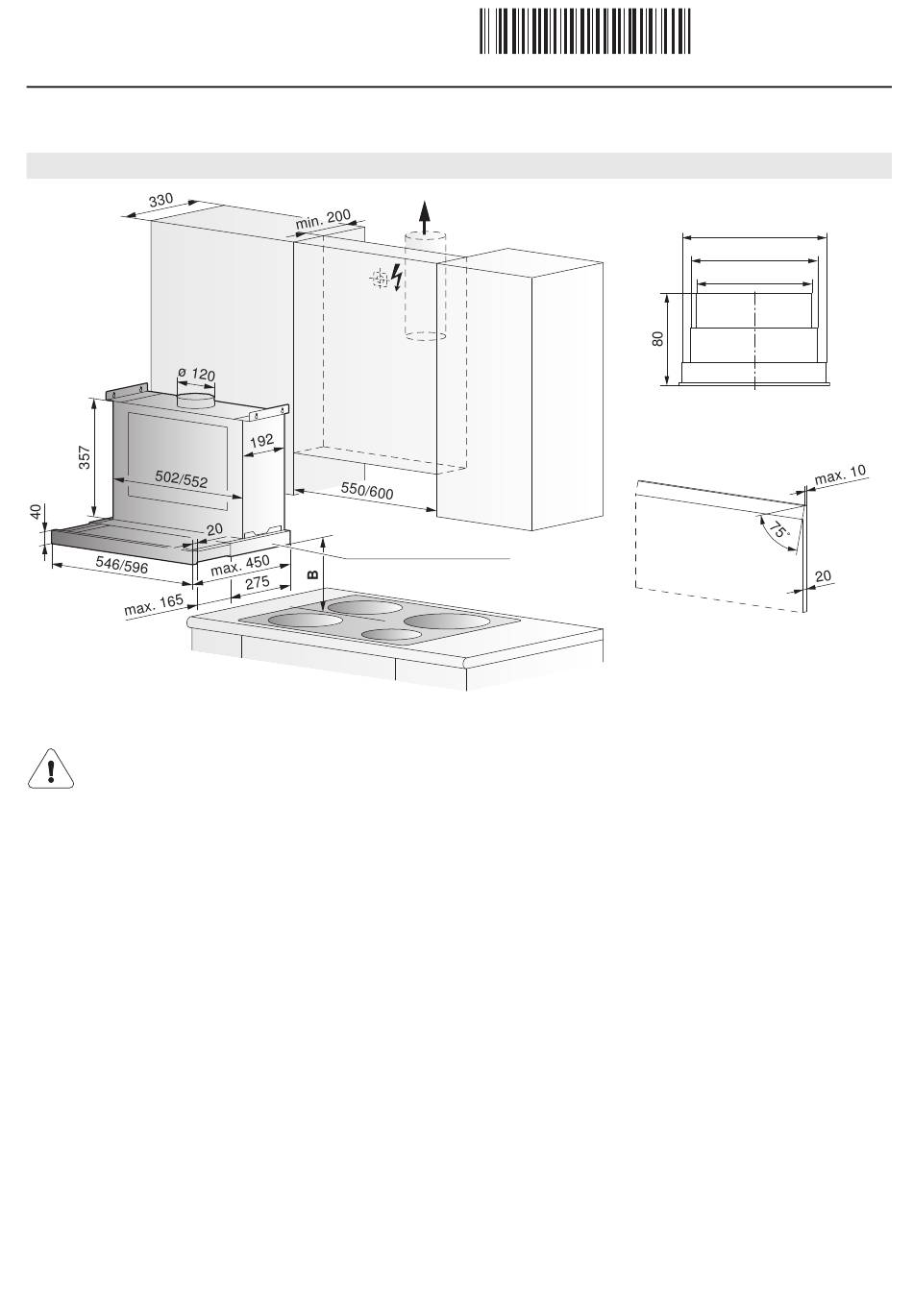

Abmessungen
Abstand über Kochfeld
Mindestabstand B
Bei Elektrokochfeld: min. 600 mm
Bei Gaskochfeld: min 750 mm
Wenn die Installationsanleitung des Gaskochfelds einen grösseren Abstand vorgibt, ist dieser zu berücksichtigen.
548/598
Baubreite Führungsprofil
2
J808.110-3
24.1.14 FUW
Reduktionsstutzen
ø 120
ø 110
ø 100
Verwendung von Gesteinsabdeckungen
Wandplatte (Granit, Marmor) mit 20 mm
Dicke möglich.
