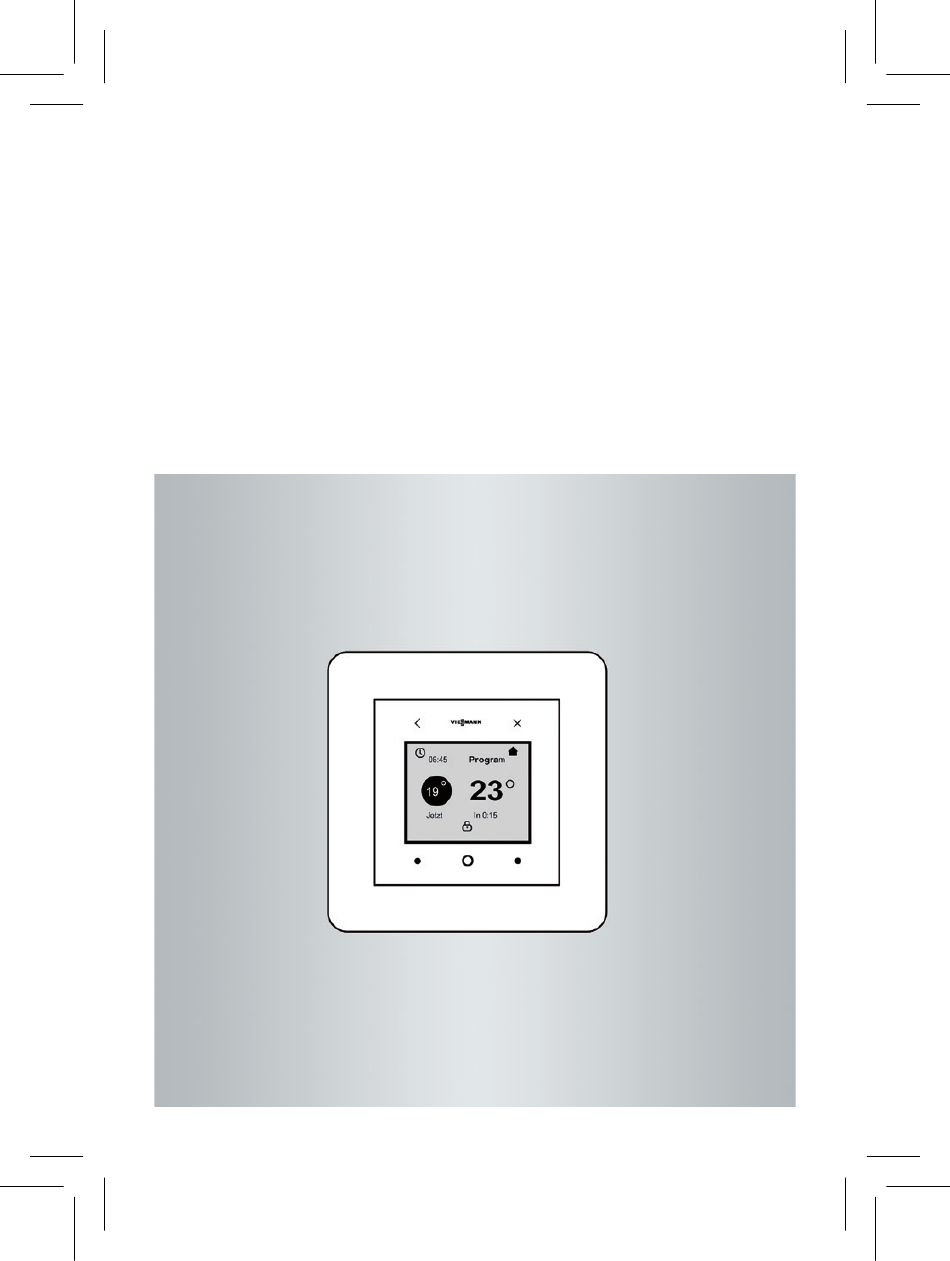

- Seite 1 VIESMANN Montage- und Serviceanleitung Schaltereinbauthermostat mit Touchpad VITOPLANAR Einbauthermostat 5471944 DE 2/2018...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise ge- nau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr ¨ Dieses Zeichen warnt vor Personenschä- den. Achtung Dieses Zeichen warnt vor Sach- und Um- weltschäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatz informationen. -
Seite 3: Produktinformation

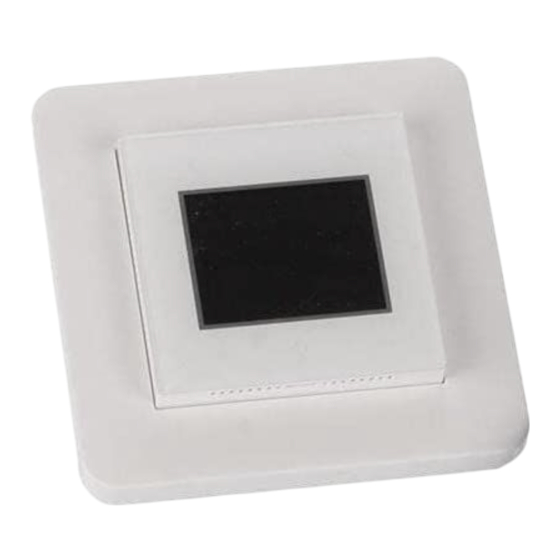

Die Instandsetzung von Bauteilen mit sicherheits- technischer Funktion gefährdet den sicheren Betrieb der Anlage. Bei Austausch ausschließlich Viessmann Original- teile oder von Viessmann freigegebene Ersatzteile verwenden. Produktinformation Bei dem Thermostat handelt es sich um ein Fußbodenheizungsthermostat, der mit einem 1,8-Zoll-TFT-Farbdisplay und kapazitiven Berüh- rungsflächen für eine einfache und übersichtliche... - Seite 4 von 15 min ausschaltet, sobald die Temperatur um mehr als 3 °C pro Minute sinkt. Lieferumfang Frontteil Rahmen Thermostat Fußbodenfühler Anschlussklemme Dokumentation...
-
Seite 5: Montage Des Thermostats
Montageort Der Thermostat sollte nicht direkter Sonnenein- strahlung und Zugluft ausgesetzt sein, da sonst die Funktion beeinträchtigt werden kann. IP-Schutzart des Thermostats bei der Montage beachten. Montageablauf Montage des Fußbodenfühlers Montageanleitung der Heizmatte Montage des Thermostats Der Thermostat wird in einer 65-mm-Schalterdose montiert. - Seite 6 1. Schraubendreher in die Nut auf der Unterseite drücken und Frontteil nach oben heben, bis ein „Klicken” zu hören ist. 2. Frontteil und Rahmen abheben. 230V 3. Anschluss gemäß der Anweisung auf der Rückseite des Thermostats vornehmen. Der Schutzleiter für die Einspeisung sowie für die...
- Seite 7 Heizleitung wird mit einer Anschlussklemme an der Dose verbunden. Montageanleitung der Heizmatte 4. Thermostat mit dem Pfeil nach oben in die Schalterdose einsetzen und mit den vorhan- denen Schrauben befestigen.
- Seite 8 5. Rahmen aufsetzen. Frontteil erst unten einha- ken und dann oben andrücken, bis es hörbar einrastet.
- Seite 9 Inbetriebnahme Bedien- und Anzeigeelemente siehe Bedie- nungsanleitung „Vitoplanar Einbauthermostat“ Der Thermostat verfügt über einen integrierten Startassistenten, der Sie durch jeden einzelnen Schritt begleitet. Wird der Thermostat erstmalig mit Spannung versorgt, so führt Sie das System durch die herkömmlichen und wichtigen Einstellungen, die erfolgen müssen.
-
Seite 10: Servicefunktionen
Servicefunktionen Rufen Sie den Menüpunkt „Installateur“ auf. Systeminfo Zeigt Einstellungen und Kalibrierungen an Anwendungen Hotel Aktiv Voreinstellung: 25 °C Einstellbereich: 20 bis 27 °C Standby Voreinstellung: 15 °C Einstellbereich: (Aus) 5 bis 20 °C Nachheizung Voreinstellung: 2 h Einstellbereich: 0 bis 4 h Bereich Min. - Seite 11 Komforthei- Ein/Aus Voreinstellung: 25/20 °C zung (Nied- Einstellbereich: 5 bis 27 °C rigleistungs- Siehe Programm „Woh- heizung) nung“ für Zeiten und sonstige Temperaturen Leistungsre- Anzeige in % gelung Pause/Laufzeit 20 min (in Zyklen). Die aktuelle Temperatur wird auf dem Display angezeigt Fühler Hinweis...
- Seite 12 Fühler- Fußbodenfühler Fliesen/Stein auswahl Raumfühler Fliesen/Stein Raumf. + begr. Holz/Laminat/Kunststoff Fußb. Max. (Überhitzung) Voreinstellung: 30 °C Einstellbereich: 27 bis 35 °C Min. (Komfort) Voreinstellung: 5 °C Einstellbereich: (Aus) 5 bis 25 °C Fußbodenf. + Fliesen/Stein/Holz/Laminat/ begr. Raum Kunststoff/Vinyl Max. (Begrenzung Raum) Voreinstellung: 25 °C Einstellbereich: 20 bis 27 °C...
-
Seite 13: Betriebsinformationen
Funktionen Adaptive Ein/Aus (einstellbar Ein) funktion Lüftungsfunktion Ein/Aus (einstellbar Ein) Verzögerter Heizung in vier Wochen starten? Start OK/Nein Betriebszeitbe- Die Fußbodenheizung ist x Minuten grenzung pro Stunde ausgestellt. Voreinstellung: Aus Einstellbereich: 1 bis 15 Min. Zurücksetzen Alles zurück- Alle Einstellungen werden setzen zurückgesetzt. -
Seite 14: Störungsbehebung
Jetzt Anzeige der aktuellen Temperatur und des aktuellen Fühlers In X:XX Eingestellt Sollwert erreicht (Zeit in Begrenzung Max.-Begrenzung oder Stunden bis Min.-Begrenzung ist aktiv. zur Errei- Die Funktion wird bei der chung des Fühlerauswahl aktiviert Sollwerts) Lüftung Die Lüftungsfunktion schal- tet die Heizung über einen Zeitraum von 15 min aus, sobald die Temperatur um... -
Seite 15: Widerstände Fußbodenfühler
Widerstände Fußbodenfühler Bei einer Kontrollmessung des Fußbodenfühlers gelten folgende Werte für Standardfühler NTC 10 kΩ. Temperatur Widerstand 10 °C 18,0 kΩ 15 °C 14,7 kΩ 20 °C 12,1 kΩ 25 °C 10,0 kΩ (Standard) 30 °C 8,3 kΩ Frontabdeckung wechseln 1. - Seite 16 2. Frontteil und Rahmen abheben. 3. Mit Schraubendreher vorsichtig die Frontabde- ckung von der Rückwand lösen. 4. Neue Frontabdeckung aufsetzen und andrü- cken, bis sie hörbar einrastet.
-
Seite 17: Entsorgung Der Verpackung
Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Produkts übernimmt Ihr Fachbetrieb. DE: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Entsorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Entsorgungsfachbetriebe der Verwertung zugeführt. -
Seite 18: Technische Daten
Technische Daten Spannungsversorgung 230 VAC ±10 %, 50 bis 60 Hz Lufttemperatrbereich +5 bis +35 °C Fußbodentemperatur- +5 bis +35 °C bereich Temperaturbegrenzer +5 bis +35 °C Schaltleistung 3680 W/16 A/230 VAC Anschlussleitung Max. 2,5 mm² Widerstand Cos φ = 1 Schaltdifferenz ±0,3 °C Betriebsreserve... -
Seite 19: Konformitätserklärung
Konformitätserklärung Die Konformitätserklärung ist mit Hilfe der Her- stell-Nr. unter folgender Internetadresse zu finden: DE: www.viessmann.de/eu-conformity AT: www.viessmann.at/eu-conformity CH: www.viessmann.ch/eu-conformity-de oder www.viessmann.ch/eu-conformity-fr... - Seite 20 Viessmann Ges.m.b.H. A-4641 Steinhaus bei Wels Telefon: 07242 62381-110 Telefax: 07242 62381-440 www.viessmann.at Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
