Inhaltszusammenfassung für Viessmann Vitotrol 100
- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitotrol 100 Typ UTA Raumthermostat VITOTROL 100 Bitte aufbewahren! 5581 469 5/2004...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Verhalten bei Gasgeruch ¨ Gefahr ¨ Gefahr Dieses Zeichen warnt vor Per Austretendes Gas kann zu sonenschäden. Explosionen führen, die schwerste Verletzungen zur Achtung Folge haben. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Zusatzkomponenten, Ersatz und Verschleißteile ¨ Gefahr Bei Feuer besteht Verbren Achtung nungs und Explosionsgefahr. Komponenten, die nicht mit H Heizungsanlage abschalten. der Heizungsanlage geprüft H Absperrventile in den Brenn wurden, können Schäden an stoffleitungen schließen.
- Seite 4 Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme muss von Ihrem Heizungsfachbetrieb vor genommen werden. Nach Anschluss des Geräts durch die Fachkraft eine Stunde warten, damit sich das Gerät der Umgebungs temperatur anpassen kann. Danach gewünschte Einstellungen vornehmen.
-
Seite 5: Übersicht Der Bedien Und Anzeigeelemente

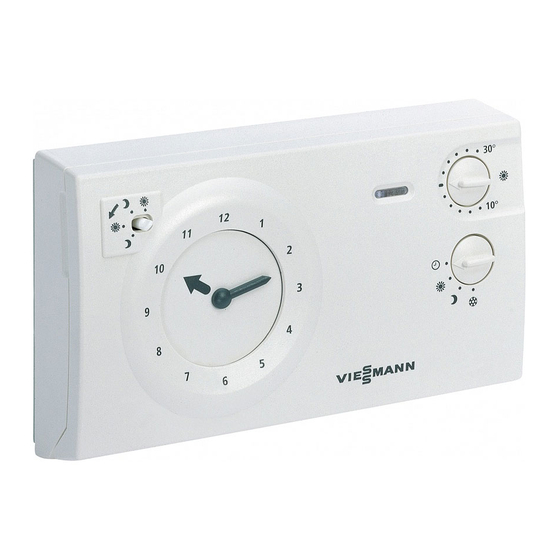

Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente A Skalenring mit Tagesprogramm F Betriebsprogramm Wahlschalter B Schaltzustandsanzeige G Regler für Temperaturabgleich C Funktionsanzeige (leuchtet bei (durch Fachpersonal einzustellen!) H Temperaturregler für reduzierten Heizbetrieb) D Temperaturregler für Normalbetrieb Betrieb E Regler für elektronische Rück K Verschluss zur Gerätebefestigung führung (durch Fachpersonal einzustellen!) -
Seite 6: Programm Wählen
Einstellungen Programm wählen e Abschaltbetrieb Vitotrol 100 schaltet nur ein, wenn die Raumtemperatur unter +6 ºC sinkt (z. B. während des Urlaubs einschalten, damit die Zimmerpflanzen nicht erfrieren). Reduzierter Betrieb Raumbeheizung erfolgt dauernd mit reduzierter Raumtemperatur. Änderung der reduzierten Raum temperatur siehe Seite 7. -
Seite 7: Reduzierte Raumtemperatur
Einstellungen Raumtemperatur einstellen Normale Raumtemperatur Mit Temperaturregler für Normal betrieb gewünschte Temperatur einstellen. Die empfohlene Temperatur beträgt 20 ºC. Reduzierte Raumtemperatur Mit Temperaturregler für reduzierten Betrieb gewünschte Temperatur einstellen. Die empfohlene Temperatur beträgt 16 ºC. -
Seite 8: Tagesprogramm Für Automatikbetrieb Einstellen
Einstellungen Tagesprogramm für Automatikbetrieb einstellen 1. Klappe des Raumthermostaten 5. Klappe des Raumthermostaten öffnen. schließen und Uhrzeit einstellen (siehe Seite 9). 2. Zeitspanne für Normalbetrieb fest legen (z. B. 06.00 Uhr bis 21.00 Uhr). Hinweis! Die Schaltzustandsanzeige A zeigt Alle Reiter innerhalb dieser Zeit spanne nach innen klappen. -
Seite 9: Uhrzeit Einstellen
Einstellungen Uhrzeit einstellen Uhrzeit durch Drehen des Zeigers einstellen. Hinweis! Nach einem Stromausfall Uhr neu stellen. Hinweis! Das Drehen des Zeigers entgegen dem Uhrzeigersinn erfordert einen höheren Kraftaufwand. Die Mechanik der Uhr wird dadurch nicht beschädigt. Sommer /Winterzeit einstellen Umstellen von Winterzeit auf Umstellen von Sommerzeit auf Sommerzeit (im Frühjahr) Winterzeit (im Herbst) - Seite 10 Was tun, wenn ..die Räume zu kalt sind? Ursache Behebung Vitotrol 100 falsch eingestellt Einstellungen prüfen und ggf. korrigieren: H Programm (siehe Seite 6) H Raumtemperatur (siehe Seite 7) H Tagesprogramm (siehe Seite 8) H Uhrzeit (siehe Seite 9) Angeschlossene Komponente (Gerät)
-
Seite 11: Tipps Zum Energiesparen
Instandhaltung/Tipps zum Energiesparen Reinigung Die Geräte können mit einem handels üblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Tipps zum Energiesparen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: H Richtiges Lüften. -
Seite 12: Gültigkeitshinweis
Gültigkeitshinweis Für Vitotrol 100, Typ UTA, Best. Nr. 7170 149 Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet.
