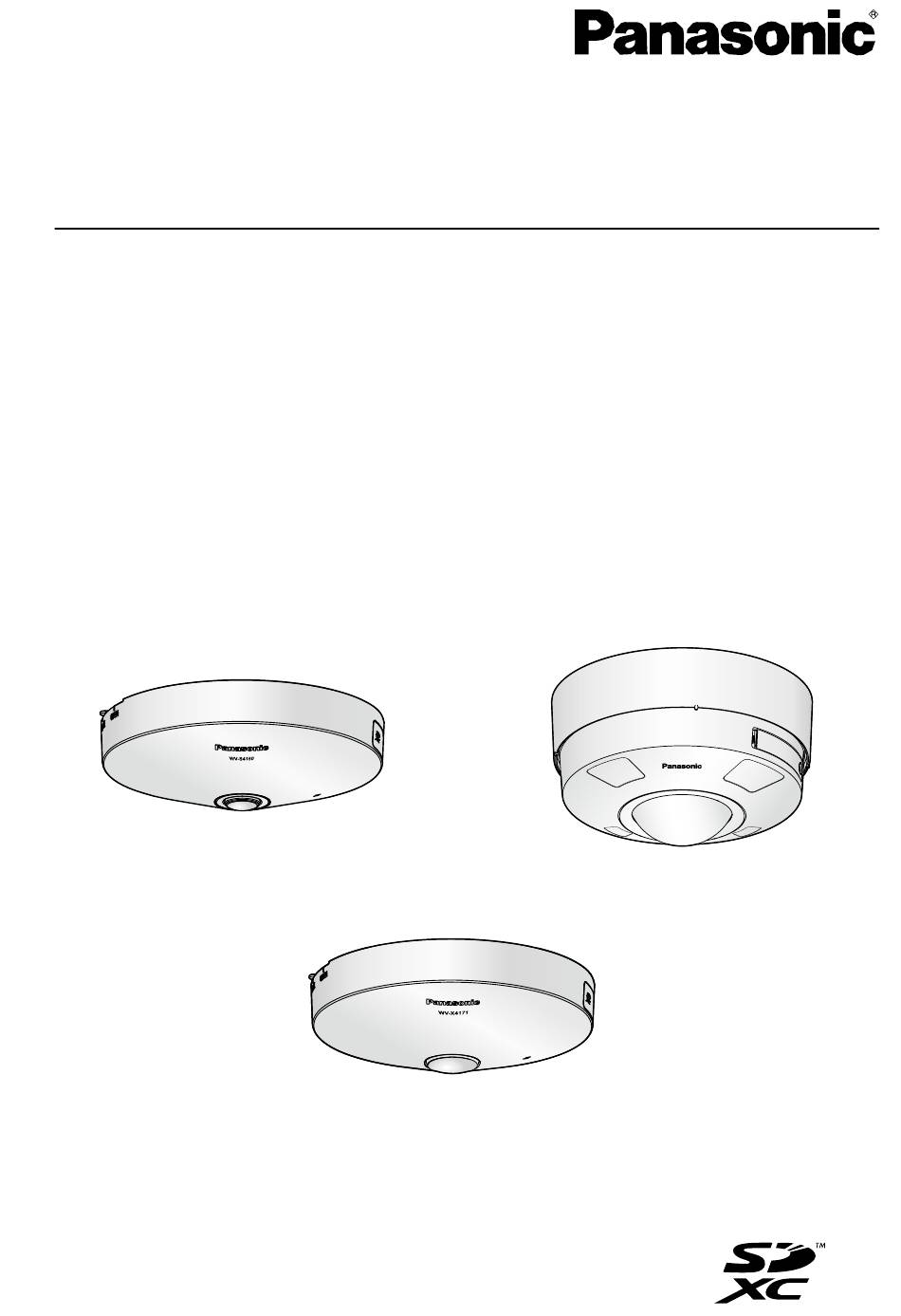

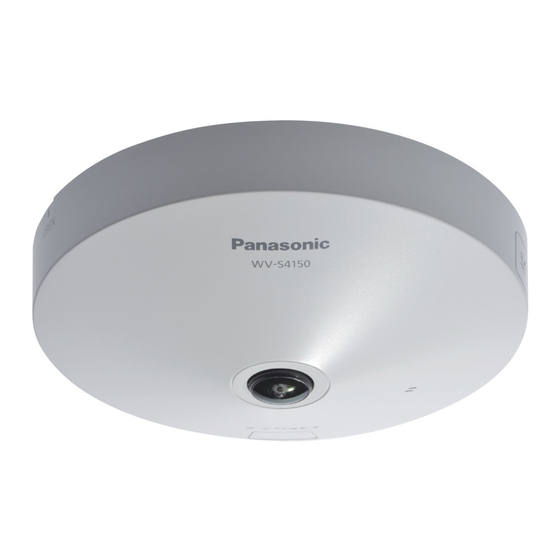

Seite 1 Bedienungsanleitung Netzwerkkamera WV-S4150 Modell-Nr. WV-S4550L WV-S4550LPJ WV-S4550LM WV-X4171 WV-X4170 WV-X4571L WV-X4571LM WV-S4550L WV-S4550L WV-S4150 WV-X4171 Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Seite 1 Bedienungsanleitung Netzwerkkamera WV-S4150 Modell-Nr. WV-S4550L WV-S4550LPJ WV-S4550LM WV-X4171 WV-X4170 WV-X4571L WV-X4571LM WV-S4550L WV-S4550L WV-S4150 WV-X4171 Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Seite 2: Abkürzungen
Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angegebenen Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. : Nur bei Modell WV-S4150 vorhandene Funktionen. S4150 : Nur bei Modell WV-S4550L, WV-S4550LPJ und WV-S4550LM vorhandene Funktionen.
Seite 2: Abkürzungen
Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angegebenen Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. : Nur bei Modell WV-S4150 vorhandene Funktionen. S4150 : Nur bei Modell WV-S4550L, WV-S4550LPJ und WV-S4550LM vorhandene Funktionen.
Seite 3: Für Die Registrierung Als Administrator
Vorwort Für die Registrierung als Administrator Zum Zeitpunkt des ersten Zugriffs auf die Kamera (oder zum Zeitpunkt der Initialisierung) wird die Registrierungsanzeige angezeigt. [Benutzername (1 bis 32 Zeichen)] Geben Sie den Benutzernamen des Administrators ein. Zulässige Zeichenanzahl: 1 - 32 Zeichen Nicht verfügbare Zeichen: 2-Byte-Zeichen und 1-Byte-Symbole "...
Seite 3: Für Die Registrierung Als Administrator
Vorwort Für die Registrierung als Administrator Zum Zeitpunkt des ersten Zugriffs auf die Kamera (oder zum Zeitpunkt der Initialisierung) wird die Registrierungsanzeige angezeigt. [Benutzername (1 bis 32 Zeichen)] Geben Sie den Benutzernamen des Administrators ein. Zulässige Zeichenanzahl: 1 - 32 Zeichen Nicht verfügbare Zeichen: 2-Byte-Zeichen und 1-Byte-Symbole "...
Seite 4 Vorwort Wenn die Kamera erneut verbunden wird, erscheint ein Authentifizierungsfenster. Geben Sie den registrierten Benutzernamen und das Passwort ein, um den Betrieb zu starten. Viewer-Software Um die H.265-Bilder (oder H.264-Bilder) anzuzeigen, Audio zur/von der Kamera zu senden/empfangen und die Protokolle anzuzeigen oder die auf der SD-Speicherkarte gespeicherten Bilder anzuzeigen, muss die Viewer-Software “Network Camera View 4S”...
Seite 4 Vorwort Wenn die Kamera erneut verbunden wird, erscheint ein Authentifizierungsfenster. Geben Sie den registrierten Benutzernamen und das Passwort ein, um den Betrieb zu starten. Viewer-Software Um die H.265-Bilder (oder H.264-Bilder) anzuzeigen, Audio zur/von der Kamera zu senden/empfangen und die Protokolle anzuzeigen oder die auf der SD-Speicherkarte gespeicherten Bilder anzuzeigen, muss die Viewer-Software “Network Camera View 4S”...
Seite 5 Vorwort • Falls der Installationsassistent auch nach der Installation von ActiveX wieder erscheint, muss der PC neu gestartet werden. • Jede Installation der Viewer-Software auf einem PC muss durch eine Lizenz gedeckt sein. Wie oft die Viewer-Software über die Kamera installiert wurde, kann auf der Seite “Wartung”, [Upgrade]-Register (®Seite 245) überprüft werden.
Seite 5 Vorwort • Falls der Installationsassistent auch nach der Installation von ActiveX wieder erscheint, muss der PC neu gestartet werden. • Jede Installation der Viewer-Software auf einem PC muss durch eine Lizenz gedeckt sein. Wie oft die Viewer-Software über die Kamera installiert wurde, kann auf der Seite “Wartung”, [Upgrade]-Register (®Seite 245) überprüft werden.
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Bedienung ....................10 Überwachen von Bildern auf einem PC ................10 1.1.1 Überwachen von Bildern einer Einzelkamera ..............10 1.1.2 Über Live-Bildtypen ......................12 1.1.2.1 Der Bildertyp, der entsprechend der Bildeinstellung angezeigt werden kann .....12 1.1.2.2 Über die Bild-Digitalisierung ..................13 1.1.2.3 Bildtypen ........................14 1.1.2.4 Über Bildtypen und verfügbare Funktionen ..............18...
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Bedienung ....................10 Überwachen von Bildern auf einem PC ................10 1.1.1 Überwachen von Bildern einer Einzelkamera ..............10 1.1.2 Über Live-Bildtypen ......................12 1.1.2.1 Der Bildertyp, der entsprechend der Bildeinstellung angezeigt werden kann .....12 1.1.2.2 Über die Bild-Digitalisierung ..................13 1.1.2.3 Bildtypen ........................14 1.1.2.4 Über Bildtypen und verfügbare Funktionen ..............18...
Seite 7 Einstellungen für E-Mail-Benachrichtigung im Alarmfall ..........163 2.7.4.3 Einstellungen für FTP-Übertragung von Alarmbildern ..........165 2.7.4.4 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall ....166 2.7.4.5 Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll im Alarmfall ........................167 2.7.4.6 Einstellungen für die HTTP-Alarmnachricht im Alarmfall ...........168 Bedienungsanleitung...
Seite 7 Einstellungen für E-Mail-Benachrichtigung im Alarmfall ..........163 2.7.4.3 Einstellungen für FTP-Übertragung von Alarmbildern ..........165 2.7.4.4 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall ....166 2.7.4.5 Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll im Alarmfall ........................167 2.7.4.6 Einstellungen für die HTTP-Alarmnachricht im Alarmfall ...........168 Bedienungsanleitung...
Seite 8 Statusprüfung [Status] ....................246 2.11.4 Rücksetzen auf Vorgaben/Neustart der Kamera [Rücks. auf Vorg] ......249 2.11.5 Einstelldaten/Daten-Backup oder Wiederherstellung von Protokollen [Daten] ....250 2.12 Zeigen Sie die Panasonic Support Website [Support] ..........252 3 Sonstiges ....................253 Gebrauch der CD-ROM ....................253 3.1.1 Zum CD-Launcher ......................253 Bedienungsanleitung...
Seite 8 Statusprüfung [Status] ....................246 2.11.4 Rücksetzen auf Vorgaben/Neustart der Kamera [Rücks. auf Vorg] ......249 2.11.5 Einstelldaten/Daten-Backup oder Wiederherstellung von Protokollen [Daten] ....250 2.12 Zeigen Sie die Panasonic Support Website [Support] ..........252 3 Sonstiges ....................253 Gebrauch der CD-ROM ....................253 3.1.1 Zum CD-Launcher ......................253 Bedienungsanleitung...
Seite 9 Installation der “IP Setting Software” von Panasonic ...........254 3.1.3 Installation der Bedienungsanleitungen ...............255 3.1.4 Installation der Viewer-Software ...................255 3.1.5 Netzwerkeinstellung der Kamera mit der “IP Setting Software” von Panasonic ...256 Inhalt des Systemprotokolls ..................259 Fehlersuche ........................264 Verzeichnisstruktur von Laufwerk B ................276 Bedienungsanleitung...
Seite 9 Installation der “IP Setting Software” von Panasonic ...........254 3.1.3 Installation der Bedienungsanleitungen ...............255 3.1.4 Installation der Viewer-Software ...................255 3.1.5 Netzwerkeinstellung der Kamera mit der “IP Setting Software” von Panasonic ...256 Inhalt des Systemprotokolls ..................259 Fehlersuche ........................264 Verzeichnisstruktur von Laufwerk B ................276 Bedienungsanleitung...
Seite 10: Bedienung
Im Folgenden wird beschrieben, wie die von einer Kamera gelieferten Bilder auf einem PC überwacht werden. 1.1.1 Überwachen von Bildern einer Einzelkamera Den Web-Browser starten. Die dem Gerät über die Panasonic “IP Setting Software” zugewiesene IP-Adresse in das Adressenfeld des Browsers eingeben. •...
Seite 10: Bedienung
Im Folgenden wird beschrieben, wie die von einer Kamera gelieferten Bilder auf einem PC überwacht werden. 1.1.1 Überwachen von Bildern einer Einzelkamera Den Web-Browser starten. Die dem Gerät über die Panasonic “IP Setting Software” zugewiesene IP-Adresse in das Adressenfeld des Browsers eingeben. •...
Seite 11 1 Bedienung Die [Enter]-Taste auf der Tastatur drücken. → Die “Live”-Seite wird angezeigt. Zu Einzelheiten über die “Live”-Seite siehe Seite 23. Wenn “Benutzer-Auth.” auf “An” steht, wird vor der Wiedergabe von Live-Bildern das Authentifizierungsfenster zur Eingabe des Benutzernamens und Passwortes angezeigt. WICHTIG •...
Seite 11 1 Bedienung Die [Enter]-Taste auf der Tastatur drücken. → Die “Live”-Seite wird angezeigt. Zu Einzelheiten über die “Live”-Seite siehe Seite 23. Wenn “Benutzer-Auth.” auf “An” steht, wird vor der Wiedergabe von Live-Bildern das Authentifizierungsfenster zur Eingabe des Benutzernamens und Passwortes angezeigt. WICHTIG •...
Seite 12: Über Live-Bildtypen
1 Bedienung “Stream-Übertragung” (®Seite 115) auf “Aus” eingestellt haben, wird ein JPEG-Bild angezeigt. Wenn die “Stream-Übertragung” auf “An” eingestellt ist, kann auch ein JPEG-Bild angezeigt werden, aber in diesem Fall ist das Übertragungsintervall des JPEG-Bildes auf maximal 5 fps begrenzt. •...
Seite 12: Über Live-Bildtypen
1 Bedienung “Stream-Übertragung” (®Seite 115) auf “Aus” eingestellt haben, wird ein JPEG-Bild angezeigt. Wenn die “Stream-Übertragung” auf “An” eingestellt ist, kann auch ein JPEG-Bild angezeigt werden, aber in diesem Fall ist das Übertragungsintervall des JPEG-Bildes auf maximal 5 fps begrenzt. •...
Seite 13: Über Die Bild-Digitalisierung
1 Bedienung 1.1.2.2 Über die Bild-Digitalisierung Für die Bild-Digitalisierung können maximal 5 Megapixel (2192(H)x2192(V)) 9 Megapixel S4150 S4550 (2992(H)x2992(V)) konfiguriert werden. X4571 X4171 X4170 In den einzelnen Modi können die folgenden Bildtypen übertragen werden. Bild-Digitalisie- Beschreibung rung Fischauge Fischaugenbilder werden übertragen. (Max 30 fps) Für die Bild-Digitalisierung können maximal 5 Megapixel (2192(H)x2192(V)) 9 Megapixel (2992(H)x2992(V)) konfi-...
Seite 13: Über Die Bild-Digitalisierung
1 Bedienung 1.1.2.2 Über die Bild-Digitalisierung Für die Bild-Digitalisierung können maximal 5 Megapixel (2192(H)x2192(V)) 9 Megapixel S4150 S4550 (2992(H)x2992(V)) konfiguriert werden. X4571 X4171 X4170 In den einzelnen Modi können die folgenden Bildtypen übertragen werden. Bild-Digitalisie- Beschreibung rung Fischauge Fischaugenbilder werden übertragen. (Max 30 fps) Für die Bild-Digitalisierung können maximal 5 Megapixel (2192(H)x2192(V)) 9 Megapixel (2992(H)x2992(V)) konfi-...
Seite 14: Bildtypen
1 Bedienung Bild-Digitalisie- Beschreibung rung Fischauge + 4fach Fischaugen- und 4fach PTZ-Bilder können gleichzeitig übertragen werden. (Max 30fps , Max 15fps S4550 S4150 X4571 X4171 X4170 Die maximale Bild-Digitalisierung darf bei Fischaugenbildern 5 Megapixel (2192 (H)x2192(V)) 9 Megapixel (2992(H)x2992(V)) S4150 X4571 X4171 S4550...
Seite 14: Bildtypen
1 Bedienung Bild-Digitalisie- Beschreibung rung Fischauge + 4fach Fischaugen- und 4fach PTZ-Bilder können gleichzeitig übertragen werden. (Max 30fps , Max 15fps S4550 S4150 X4571 X4171 X4170 Die maximale Bild-Digitalisierung darf bei Fischaugenbildern 5 Megapixel (2192 (H)x2192(V)) 9 Megapixel (2992(H)x2992(V)) S4150 X4571 X4171 S4550...
Seite 15 1 Bedienung 2. Panorama Beim Panorama wird das Panoramabild angezeigt, bei dem eine Verzeichnungskorrektur für den horizontalen 180°-Bildwinkel der Fischaugenbildmitte durchgeführt wurde. 3. 4fach PTZ Bei der 4fach PTZ-Anzeige wird die Verzeichnung in den 4 Fischaugenbildern korrigiert und die korrigierten Bilder werden zusammen angezeigt.
Seite 15 1 Bedienung 2. Panorama Beim Panorama wird das Panoramabild angezeigt, bei dem eine Verzeichnungskorrektur für den horizontalen 180°-Bildwinkel der Fischaugenbildmitte durchgeführt wurde. 3. 4fach PTZ Bei der 4fach PTZ-Anzeige wird die Verzeichnung in den 4 Fischaugenbildern korrigiert und die korrigierten Bilder werden zusammen angezeigt.
Seite 16 1 Bedienung Fischauge Wenn die Taste [Fischauge] in der 4fach PTZ- oder 1fach PTZ-Anzeige angeklickt wird, wird das Fenster “Fischauge” angezeigt. Von diesem Fenster aus kann die Bildposition jeder Anzeigenummer geändert werden. Ziehen und legen Sie das Nummernsymbol in der Anzeige auf das Bild ab, um die Bildmitte zu der Position zu ändern, auf der das Symbol abgelegt wurde.
Seite 16 1 Bedienung Fischauge Wenn die Taste [Fischauge] in der 4fach PTZ- oder 1fach PTZ-Anzeige angeklickt wird, wird das Fenster “Fischauge” angezeigt. Von diesem Fenster aus kann die Bildposition jeder Anzeigenummer geändert werden. Ziehen und legen Sie das Nummernsymbol in der Anzeige auf das Bild ab, um die Bildmitte zu der Position zu ändern, auf der das Symbol abgelegt wurde.
Seite 17 1 Bedienung Die Anzeigeposition der Bilder kann auch von der Fischaugenanzeige aus geändert werden. 5. 4fach-Stream Beim 4fach-Stream wird jedem der vier Bilder im Format 4:3, deren Verzerrungen korrigiert wurden, eine Stream-Nummer zugeordnet und sie werden anschließend als H.265-Bilder (oder H.264) angezeigt. Bei Stream(2) können die 4 korrigierten Bilder zusammen als Einzelbild angezeigt und übertragen werden.
Seite 17 1 Bedienung Die Anzeigeposition der Bilder kann auch von der Fischaugenanzeige aus geändert werden. 5. 4fach-Stream Beim 4fach-Stream wird jedem der vier Bilder im Format 4:3, deren Verzerrungen korrigiert wurden, eine Stream-Nummer zugeordnet und sie werden anschließend als H.265-Bilder (oder H.264) angezeigt. Bei Stream(2) können die 4 korrigierten Bilder zusammen als Einzelbild angezeigt und übertragen werden.
Seite 18: Über Bildtypen Und Verfügbare Funktionen
1 Bedienung 6. Fischauge Bei der 360°-Ansicht erfolgt die Anzeige als Fischaugenbild ohne Verzeichnungskorrektur. 1.1.2.4 Über Bildtypen und verfügbare Funktionen Im Folgenden ist eine Liste der Funktionen aufgeführt, die auf der “Live”-Seite entsprechend dem Bildtyp verwendet werden können. Doppelpa- 4fach 1fach 4fach-Strea Fisch-...
Seite 18: Über Bildtypen Und Verfügbare Funktionen
1 Bedienung 6. Fischauge Bei der 360°-Ansicht erfolgt die Anzeige als Fischaugenbild ohne Verzeichnungskorrektur. 1.1.2.4 Über Bildtypen und verfügbare Funktionen Im Folgenden ist eine Liste der Funktionen aufgeführt, die auf der “Live”-Seite entsprechend dem Bildtyp verwendet werden können. Doppelpa- 4fach 1fach 4fach-Strea Fisch-...
Seite 19: Über Verfügbare Auflösungen
1 Bedienung Doppelpa- 4fach 1fach 4fach-Strea Fisch- Panorama norama auge Vollbildformat-Taste ü ü ü ü ü ü Schnappschusstas- ü ü ü ü ü Mikrofonein- ü ü ü ü ü ü gangs-Taste S4550 S4150 X4571 X4171 Audioausgang-Taste ü ü ü ü ü...
Seite 19: Über Verfügbare Auflösungen
1 Bedienung Doppelpa- 4fach 1fach 4fach-Strea Fisch- Panorama norama auge Vollbildformat-Taste ü ü ü ü ü ü Schnappschusstas- ü ü ü ü ü Mikrofonein- ü ü ü ü ü ü gangs-Taste S4550 S4150 X4571 X4171 Audioausgang-Taste ü ü ü ü ü...
Seite 20 1 Bedienung Bild-Digitalisie- Stream(1) Stream(2) JPEG(1) JPEG(2) rung Fischauge Fischauge: Fischauge: Fischauge: Fischauge: 2992x2992 1280x1280 2992x2992 1280x1280 640x640 640x640 X4571 X4571 320x320 320x320 X4171 X4171 X4170 X4170 2192x2192 2192x2192 1280x1280 1280x1280 640x640 640x640 320x320 320x320 Doppelpanorama Doppelpanora- Doppelpanora- Doppelpanora- Doppelpanora- 2560x1440 1920x1080 2560x1440...
Seite 20 1 Bedienung Bild-Digitalisie- Stream(1) Stream(2) JPEG(1) JPEG(2) rung Fischauge Fischauge: Fischauge: Fischauge: Fischauge: 2992x2992 1280x1280 2992x2992 1280x1280 640x640 640x640 X4571 X4571 320x320 320x320 X4171 X4171 X4170 X4170 2192x2192 2192x2192 1280x1280 1280x1280 640x640 640x640 320x320 320x320 Doppelpanorama Doppelpanora- Doppelpanora- Doppelpanora- Doppelpanora- 2560x1440 1920x1080 2560x1440...
Seite 21 1 Bedienung Bild-Digitalisie- Stream(1) Stream(2) JPEG(1) JPEG(2) rung 1fach PTZ 1fach PTZ: 1fach PTZ: 1fach PTZ: 1fach PTZ: 2560x1920 1280x960 2560x1920 1280x960 800x600 800x600 X4571 X4571 X4571 X4571 X4171 X4171 X4171 X4171 X4170 X4170 2048x1536 2048x1536 X4170 X4170 X4571 X4571 QVGA QVGA X4171...
Seite 21 1 Bedienung Bild-Digitalisie- Stream(1) Stream(2) JPEG(1) JPEG(2) rung 1fach PTZ 1fach PTZ: 1fach PTZ: 1fach PTZ: 1fach PTZ: 2560x1920 1280x960 2560x1920 1280x960 800x600 800x600 X4571 X4571 X4571 X4571 X4171 X4171 X4171 X4171 X4170 X4170 2048x1536 2048x1536 X4170 X4170 X4571 X4571 QVGA QVGA X4171...
Seite 22 1 Bedienung Bild-Digitalisie- Stream(1) Stream(2) JPEG(1) JPEG(2) rung 4fach-Stream 4fach-Stream: 4fach PTZ: – – 1280x960 2560x1920 800x600 X4571 X4171 QVGA X4170 2048x1536 X4571 X4171 X4170 1600x1200 1280x960 800x600 QVGA Bedienungsanleitung...
Seite 22 1 Bedienung Bild-Digitalisie- Stream(1) Stream(2) JPEG(1) JPEG(2) rung 4fach-Stream 4fach-Stream: 4fach PTZ: – – 1280x960 2560x1920 800x600 X4571 X4171 QVGA X4170 2048x1536 X4571 X4171 X4170 1600x1200 1280x960 800x600 QVGA Bedienungsanleitung...
Seite 23: Live"-Seite
1 Bedienung 1.1.3 “Live”-Seite Anmerkung • Die auf der “Live”-Seite angezeigten Tasten und Einstellungspunkte können in Abhängigkeit von den Benutzerrechten des zugreifenden Benutzers geändert werden. Sie können die Einstellungen der Benutzerrechte bei “Benutzer-Auth.” unter “Benutzerverw.” vornehmen. (®Seite 180) ⑲ ⑳ ①...
Seite 23: Live"-Seite
1 Bedienung 1.1.3 “Live”-Seite Anmerkung • Die auf der “Live”-Seite angezeigten Tasten und Einstellungspunkte können in Abhängigkeit von den Benutzerrechten des zugreifenden Benutzers geändert werden. Sie können die Einstellungen der Benutzerrechte bei “Benutzer-Auth.” unter “Benutzerverw.” vornehmen. (®Seite 180) ⑲ ⑳ ①...
Seite 24 1 Bedienung Auch im obigen Fall wird die Taste [Login] nicht angezeigt, wenn “Host-Auth.” auf “An” eingestellt ist, und der Browser der Kamera wird auf einem Host mit Administratorrechten geöffnet. Wenn das Login fehlschlägt, schließen Sie alle Browser, öffnen Sie die “Live”-Seite und loggen Sie sich erneut ein.
Seite 24 1 Bedienung Auch im obigen Fall wird die Taste [Login] nicht angezeigt, wenn “Host-Auth.” auf “An” eingestellt ist, und der Browser der Kamera wird auf einem Host mit Administratorrechten geöffnet. Wenn das Login fehlschlägt, schließen Sie alle Browser, öffnen Sie die “Live”-Seite und loggen Sie sich erneut ein.
Seite 25 1 Bedienung • [x4]-Taste: Die im Hauptbereich angezeigten Bilder werden im Format x4 dargestellt. [Helligkeit]-Tasten Die Helligkeit kann im Bereich von 0 bis 255 eingestellt werden. Auf die Taste klicken, um das Bild heller zu machen, oder auf die Taste , um das Bild dunkler zu machen.
Seite 25 1 Bedienung • [x4]-Taste: Die im Hauptbereich angezeigten Bilder werden im Format x4 dargestellt. [Helligkeit]-Tasten Die Helligkeit kann im Bereich von 0 bis 255 eingestellt werden. Auf die Taste klicken, um das Bild heller zu machen, oder auf die Taste , um das Bild dunkler zu machen.
Seite 26 Anklicken dieser Taste bringt die unten aufgeführte Betreuungsseite in einem neuen Fenster zur Anzeige. Auf dieser Webseite finden Sie technische Informationen, FAQs und andere Informationen. https://security.panasonic.com/support/ Alarm-Anzeigetaste Wenn ein Alarm auftritt, blinkt die Anzeige. Wenn diese Taste angeklickt wird, wird der Ausgangs-Anschluss zurückgesetzt...
Seite 26 Anklicken dieser Taste bringt die unten aufgeführte Betreuungsseite in einem neuen Fenster zur Anzeige. Auf dieser Webseite finden Sie technische Informationen, FAQs und andere Informationen. https://security.panasonic.com/support/ Alarm-Anzeigetaste Wenn ein Alarm auftritt, blinkt die Anzeige. Wenn diese Taste angeklickt wird, wird der Ausgangs-Anschluss zurückgesetzt...
Seite 27 1 Bedienung Wahl von “Print” aktiviert die Ausgabe über den Drucker. Anmerkung • Wenn die Viewer-Software nicht installiert wurde, werden “Save” und “Print” nicht im Pop-up-Menü angezeigt. • Folgende Einstellungen sind u.U. notwendig. Internet Explorer starten, [Extras] ® [Internetoptionen] ® [Sicherheit] ® [Zone für vertrauenswürdige Sites] ®...
Seite 27 1 Bedienung Wahl von “Print” aktiviert die Ausgabe über den Drucker. Anmerkung • Wenn die Viewer-Software nicht installiert wurde, werden “Save” und “Print” nicht im Pop-up-Menü angezeigt. • Folgende Einstellungen sind u.U. notwendig. Internet Explorer starten, [Extras] ® [Internetoptionen] ® [Sicherheit] ® [Zone für vertrauenswürdige Sites] ®...
Seite 28 1 Bedienung Anmerkung • Während ein Benutzer die Audioübertragung bei Einstellung auf “Interaktiv(Halb-Duplex)” aktiviert hat, werden die Empfangs- und Sendetasten der anderen Benutzer unwirksam. Während “Interaktiv(Voll-Duplex)” aktiviert ist, wird die Sendetaste der anderen Benutzer unwirksam. • Die maximale Dauer eines einzelnen Audio-Ausgangs ist in der Registerkarte [Audio] auf der Seite “Bild/Audio”...
Seite 28 1 Bedienung Anmerkung • Während ein Benutzer die Audioübertragung bei Einstellung auf “Interaktiv(Halb-Duplex)” aktiviert hat, werden die Empfangs- und Sendetasten der anderen Benutzer unwirksam. Während “Interaktiv(Voll-Duplex)” aktiviert ist, wird die Sendetaste der anderen Benutzer unwirksam. • Die maximale Dauer eines einzelnen Audio-Ausgangs ist in der Registerkarte [Audio] auf der Seite “Bild/Audio”...
Seite 29 1 Bedienung • Das Zoomverhältnis kann mit dem Mausrädchen verändert werden. – Wenn der Bildtyp Fischauge, Panorama oder Doppelpanorama ist: • Das elektronische Zoomen kann mit dem Mausrädchen erfolgen. • Anklicken eines Punktes in einem im Verhältnis x2 oder x4 angezeigten Bild im Hauptbereich bewegt die Kamera so, dass der angeklickte Punkt im Mittelpunkt des Hauptbereichs zu liegen kommt.
Seite 29 1 Bedienung • Das Zoomverhältnis kann mit dem Mausrädchen verändert werden. – Wenn der Bildtyp Fischauge, Panorama oder Doppelpanorama ist: • Das elektronische Zoomen kann mit dem Mausrädchen erfolgen. • Anklicken eines Punktes in einem im Verhältnis x2 oder x4 angezeigten Bild im Hauptbereich bewegt die Kamera so, dass der angeklickte Punkt im Mittelpunkt des Hauptbereichs zu liegen kommt.
Seite 30: Überwachung Der Bilder Mehrerer Kameras
Benutzernamen und das Passwort des für die Kamera registrierten “Administrators” in das Dialogfenster “Authentifizierung” ein. Informationen über die allgemeinen Geschäftsbedingungen zur Verwendung des Mehrfachbildschirms finden Sie auf der unten stehenden Support-Website von Panasonic. https://security.panasonic.com/support/info/ • Bei der Anzeige von 4fach-PTZ-Bildern und Standbildern (JPEG) stehen die Funktionen Anklicken &...
Seite 30: Überwachung Der Bilder Mehrerer Kameras
Benutzernamen und das Passwort des für die Kamera registrierten “Administrators” in das Dialogfenster “Authentifizierung” ein. Informationen über die allgemeinen Geschäftsbedingungen zur Verwendung des Mehrfachbildschirms finden Sie auf der unten stehenden Support-Website von Panasonic. https://security.panasonic.com/support/info/ • Bei der Anzeige von 4fach-PTZ-Bildern und Standbildern (JPEG) stehen die Funktionen Anklicken &...
Seite 31 1 Bedienung Vom Pull-down-Menü “Live-Ansicht” in der Seite “Live” “Mehrfachbildschirm” auswählen. → Die von den registrierten Kameras gelieferten Bilder werden im gewählten Multibildformat (der Bildschirm kann in bis zu 16 Segmente unterteilt werden) angezeigt. Es folgen einige Hinweise zur Anzeige im 4fach-Bildformat. Pull-Down-Menü...
Seite 31 1 Bedienung Vom Pull-down-Menü “Live-Ansicht” in der Seite “Live” “Mehrfachbildschirm” auswählen. → Die von den registrierten Kameras gelieferten Bilder werden im gewählten Multibildformat (der Bildschirm kann in bis zu 16 Segmente unterteilt werden) angezeigt. Es folgen einige Hinweise zur Anzeige im 4fach-Bildformat. Pull-Down-Menü...
Seite 32 1 Bedienung Kameratitel Wenn Sie auf den Kameratitel klicken, werden die Livebilder der entsprechenden Kamera auf der “Live”-Seite in einem neuen Fenster angezeigt. Kamerasteuerungsleiste Kann verwendet werden, um einen Schnappschuss der JPEG-Bilder zu erstellen oder die Lautstärke des PC-Mikrofoneingangs/-ausgangs (Mikrofoneingang oder Audio-ausgang) einzustellen. Anmerkung •...
Seite 32 1 Bedienung Kameratitel Wenn Sie auf den Kameratitel klicken, werden die Livebilder der entsprechenden Kamera auf der “Live”-Seite in einem neuen Fenster angezeigt. Kamerasteuerungsleiste Kann verwendet werden, um einen Schnappschuss der JPEG-Bilder zu erstellen oder die Lautstärke des PC-Mikrofoneingangs/-ausgangs (Mikrofoneingang oder Audio-ausgang) einzustellen. Anmerkung •...
Seite 33: Überwachung Von Bildern Über Ein Handy/Mobiles Endgerät
Bei der Einstellung von “Sprache” auf “Autom.” erfolgt die Anzeige auf Englisch. Soll die Anzeige auf Japanisch oder Chinesisch erfolgen, unter “Sprache” den Posten “Japanisch” bzw. “Chinesisch” wählen. (®Seite 87) Siehe unsere Webseite zu Einzelheiten über kompatible Geräte (https://security.panasonic.com/support/info/). Mit dem Handy “http://IP-Adresse/mobile” oder “http://Für DDNS-Server registrierter Hostname/mobile” öffnen.
Seite 33: Überwachung Von Bildern Über Ein Handy/Mobiles Endgerät
Bei der Einstellung von “Sprache” auf “Autom.” erfolgt die Anzeige auf Englisch. Soll die Anzeige auf Japanisch oder Chinesisch erfolgen, unter “Sprache” den Posten “Japanisch” bzw. “Chinesisch” wählen. (®Seite 87) Siehe unsere Webseite zu Einzelheiten über kompatible Geräte (https://security.panasonic.com/support/info/). Mit dem Handy “http://IP-Adresse/mobile” oder “http://Für DDNS-Server registrierter Hostname/mobile” öffnen.
Seite 34 1 Bedienung • Bei Wahl von “4fach-Stream” für “Bild-Digitalisierung” ist das Betrachten von Bildern auf dem Handy nicht möglich. Schwenken/Neigen Die Anzeigeposition der Kamerabilder kann durch Schwenken und Neigen gesteuert werden. Drücken einer Wahltaste schwenkt bzw. neigt die Kamera in die entsprechende Richtung. Zoom-Anzeige Durch Drücken von “*”...
Seite 34 1 Bedienung • Bei Wahl von “4fach-Stream” für “Bild-Digitalisierung” ist das Betrachten von Bildern auf dem Handy nicht möglich. Schwenken/Neigen Die Anzeigeposition der Kamerabilder kann durch Schwenken und Neigen gesteuert werden. Drücken einer Wahltaste schwenkt bzw. neigt die Kamera in die entsprechende Richtung. Zoom-Anzeige Durch Drücken von “*”...
Seite 35 1 Bedienung Auflösungsregelung Drücken von “0” verändert den Bild-Digitalisierungswert. • Bild im Seitenverhältnis “4:3”: Schaltet die Bild-Digitalisierung zwischen 320x240 (Vorgabe) und 640x480 um. • Bild im Seitenverhältnis “16:9”: Schaltet die Bild-Digitalisierung zwischen 320x180 (Vorgabe) und 640x360 um. Ausgangsposition Das Kamerabild kann in die Ausgangsposition bewegt werden. Preset Drücken der Wahltaste für den entsprechenden Kamerakanal fährt die Kamera in die vorgegebene Presetposition und bringt deren Bilder zur Anzeige.
Seite 35 1 Bedienung Auflösungsregelung Drücken von “0” verändert den Bild-Digitalisierungswert. • Bild im Seitenverhältnis “4:3”: Schaltet die Bild-Digitalisierung zwischen 320x240 (Vorgabe) und 640x480 um. • Bild im Seitenverhältnis “16:9”: Schaltet die Bild-Digitalisierung zwischen 320x180 (Vorgabe) und 640x360 um. Ausgangsposition Das Kamerabild kann in die Ausgangsposition bewegt werden. Preset Drücken der Wahltaste für den entsprechenden Kamerakanal fährt die Kamera in die vorgegebene Presetposition und bringt deren Bilder zur Anzeige.
Seite 36: Überwachung Von Bildern Über Ein Mobiles Endgerät (Einschließlich Smartphones)
-Browser ein Bild im Format MJPEG und der Standard-Browser ® im Format JPEG an. Weitere Informationen zu kompatiblen Geräten finden Sie auf unserer Webseite (https://security.panasonic.com/support/info/). WICHTIG • Wenn das Authentifizierungsfenster erscheint, Benutzernamen und Passwort eingeben. Zur Verbesserung der Sicherheit wird empfohlen, das Passwort regelmäßig zu ändern. (®Seite 180) •...
Seite 36: Überwachung Von Bildern Über Ein Mobiles Endgerät (Einschließlich Smartphones)
-Browser ein Bild im Format MJPEG und der Standard-Browser ® im Format JPEG an. Weitere Informationen zu kompatiblen Geräten finden Sie auf unserer Webseite (https://security.panasonic.com/support/info/). WICHTIG • Wenn das Authentifizierungsfenster erscheint, Benutzernamen und Passwort eingeben. Zur Verbesserung der Sicherheit wird empfohlen, das Passwort regelmäßig zu ändern. (®Seite 180) •...
Seite 37 1 Bedienung Bild-Digitalisierung Bild-Digitalisierung 4fach-Stream – Anmerkung • Zum Anschließen ans Internet und Überwachen von Kamerabildern muss das mobile Endgerät zunächst netzfähig gemacht werden. (®Seite 189) Mit dem mobilen Endgerät “http://IP-Adresse/cam” oder “http://Für DDNS-Server registrierter Hostname/ cam” öffnen. → Kamerabilder werden angezeigt. Anmerkung •...
Seite 37 1 Bedienung Bild-Digitalisierung Bild-Digitalisierung 4fach-Stream – Anmerkung • Zum Anschließen ans Internet und Überwachen von Kamerabildern muss das mobile Endgerät zunächst netzfähig gemacht werden. (®Seite 189) Mit dem mobilen Endgerät “http://IP-Adresse/cam” oder “http://Für DDNS-Server registrierter Hostname/ cam” öffnen. → Kamerabilder werden angezeigt. Anmerkung •...
Seite 38 1 Bedienung Funktionswählbereich Bei Wahl von verfügbaren Funktionen werden die Bedienungstasten im Bedienungstastenbereich B angezeigt. Anmerkung • Die auf der Anzeige des Mobilgeräts verfügbare Bedientaste wird in Abhängigkeit von den Benutzerrechten und der Berechtigungsebene des zugreifenden Benutzers möglicherweise nicht angezeigt. Um die Bedientaste anzuzeigen, müssen die Benutzerrechte und die Berechtigungsebene (“Benutzer-Auth.”...
Seite 38 1 Bedienung Funktionswählbereich Bei Wahl von verfügbaren Funktionen werden die Bedienungstasten im Bedienungstastenbereich B angezeigt. Anmerkung • Die auf der Anzeige des Mobilgeräts verfügbare Bedientaste wird in Abhängigkeit von den Benutzerrechten und der Berechtigungsebene des zugreifenden Benutzers möglicherweise nicht angezeigt. Um die Bedientaste anzuzeigen, müssen die Benutzerrechte und die Berechtigungsebene (“Benutzer-Auth.”...
Seite 39 1 Bedienung Schwenken/Neigen Anklicken der -Taste bringt die Tasten zum Schwenken/Neigen zur Anzeige. Schwenken/Neigen kann mit den Tasten in allen Richtungen eingestellt werden. Preset Durch Drücken von die Tasten zum Wählen der Presetposition auf dem Bildschirm anzeigen. Die mit den Tasten gewählten Kamerabilder für abgespeicherte Presetrichtungen werden angezeigt. Anmerkung •...
Seite 39 1 Bedienung Schwenken/Neigen Anklicken der -Taste bringt die Tasten zum Schwenken/Neigen zur Anzeige. Schwenken/Neigen kann mit den Tasten in allen Richtungen eingestellt werden. Preset Durch Drücken von die Tasten zum Wählen der Presetposition auf dem Bildschirm anzeigen. Die mit den Tasten gewählten Kamerabilder für abgespeicherte Presetrichtungen werden angezeigt. Anmerkung •...
Seite 40 1 Bedienung • Nur abgespeichert Presetpositionen werden angezeigt. Nicht abgespeicherte Presetpositionen werden nicht angezeigt. Auflösungsregelung Durch Drücken von die Taste zum Wählen der Bildschirmauflösung anzeigen. Die Auflösung kann durch Wählen eines Einstellwerts mit den Tasten geändert werden. Wenn “Bild-Digitalisierung” nicht “Fischauge + Doppelpanorama”, “Fischauge + Panorama”, “Fischauge + 4fach PTZ”...
Seite 40 1 Bedienung • Nur abgespeichert Presetpositionen werden angezeigt. Nicht abgespeicherte Presetpositionen werden nicht angezeigt. Auflösungsregelung Durch Drücken von die Taste zum Wählen der Bildschirmauflösung anzeigen. Die Auflösung kann durch Wählen eines Einstellwerts mit den Tasten geändert werden. Wenn “Bild-Digitalisierung” nicht “Fischauge + Doppelpanorama”, “Fischauge + Panorama”, “Fischauge + 4fach PTZ”...
Seite 41 1 Bedienung Wenn “Bild-Digitalisierung” “Fischauge + Doppelpanorama”, “Fischauge + Panorama”, “Fischauge + 4fach PTZ” oder “Fischauge + 1fach PTZ” ist, werden Bilder in der Bild-Digitalisierung angezeigt, die in “JPEG(1)” ausgewählt wurde. AUX-Steuerung S4550 S4150 X4571 X4171 Anklicken der -Taste bringt die Tasten zum Einstellen des AUX-Ausgangs auf dem Bildschirm zur Anzeige.
Seite 41 1 Bedienung Wenn “Bild-Digitalisierung” “Fischauge + Doppelpanorama”, “Fischauge + Panorama”, “Fischauge + 4fach PTZ” oder “Fischauge + 1fach PTZ” ist, werden Bilder in der Bild-Digitalisierung angezeigt, die in “JPEG(1)” ausgewählt wurde. AUX-Steuerung S4550 S4150 X4571 X4171 Anklicken der -Taste bringt die Tasten zum Einstellen des AUX-Ausgangs auf dem Bildschirm zur Anzeige.
Seite 42 1 Bedienung Bedienungsanleitung...
Seite 42 1 Bedienung Bedienungsanleitung...
Seite 43 1 Bedienung Zoom-Anzeige Die Zoomfunktion der Kamera kann über die Tasten bedient werden. Anmerkung • Die auf dem mobilen Endgerät angezeigte Bildgröße kann durch Zugriff auf folgende Adressen geändert werden. – Große Anzeige: http://IP-Adresse/cam/dl – Mittelgroße Anzeige: http://IP-Adresse/cam/dm – Kleine Anzeige: http://IP-Adresse/cam/ds •...
Seite 43 1 Bedienung Zoom-Anzeige Die Zoomfunktion der Kamera kann über die Tasten bedient werden. Anmerkung • Die auf dem mobilen Endgerät angezeigte Bildgröße kann durch Zugriff auf folgende Adressen geändert werden. – Große Anzeige: http://IP-Adresse/cam/dl – Mittelgroße Anzeige: http://IP-Adresse/cam/dm – Kleine Anzeige: http://IP-Adresse/cam/ds •...
Seite 44 1 Bedienung • Je nach Art des verwendeten mobilen Endgeräts kann die Anzeige größerer Bilder nicht möglich sein. Dieses Problem kann in diesem Fall u. U. gelöst werden, indem eine Einstellung nahe der geringsten Qualitätseinstellung für die “Einstellung der Bildqualität” für “JPEG” (®Seite 113) ausgewählt wird. •...
Seite 44 1 Bedienung • Je nach Art des verwendeten mobilen Endgeräts kann die Anzeige größerer Bilder nicht möglich sein. Dieses Problem kann in diesem Fall u. U. gelöst werden, indem eine Einstellung nahe der geringsten Qualitätseinstellung für die “Einstellung der Bildqualität” für “JPEG” (®Seite 113) ausgewählt wird. •...
Seite 45: Manuelle Aufzeichnung Von Bildern Auf Einer Sd-Speicherkarte
1 Bedienung 1.3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte Auf der “Live”-Seite angezeigte Bilder können manuell auf der SD-Speicherkarte aufgezeichnet werden. Diese Taste funktioniert, wenn im Setup-Menü auf der “Allgemeines”-Seite, [SD-Speicherkarte]-Register, der Posten “Speicher-Trigger” auf “Manuell” steht. (®Seite 98) Im Setupmenü...
Seite 45: Manuelle Aufzeichnung Von Bildern Auf Einer Sd-Speicherkarte
1 Bedienung 1.3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte Auf der “Live”-Seite angezeigte Bilder können manuell auf der SD-Speicherkarte aufgezeichnet werden. Diese Taste funktioniert, wenn im Setup-Menü auf der “Allgemeines”-Seite, [SD-Speicherkarte]-Register, der Posten “Speicher-Trigger” auf “Manuell” steht. (®Seite 98) Im Setupmenü...
Seite 46 1 Bedienung Durch Anklicken der [Stop]-Taste kann die Abspeicherung von Bildern auf der SD-Speicherkarte gestoppt werden. ® Die SD-Aufzeichnungs-Statusanzeige schaltet sich aus. Mit der [Schließen]-Taste das Fenster schließen. Anmerkung • Auf die auf Laufwerk B gespeicherten Bilddaten kann zugegriffen werden, indem auf dem [SD-Speicherkarte] -Register “Bildzugriff”...
Seite 46 1 Bedienung Durch Anklicken der [Stop]-Taste kann die Abspeicherung von Bildern auf der SD-Speicherkarte gestoppt werden. ® Die SD-Aufzeichnungs-Statusanzeige schaltet sich aus. Mit der [Schließen]-Taste das Fenster schließen. Anmerkung • Auf die auf Laufwerk B gespeicherten Bilddaten kann zugegriffen werden, indem auf dem [SD-Speicherkarte] -Register “Bildzugriff”...
Seite 47: Alarmoperation
VMD-Alarm: Die Alarmoperation wird ausgelöst, wenn im voreingestellten VMD-Bereich Bewegung erkannt wird. * VMD ist die Abkürzung für “Video-Bewegungsdetektor”. • Befehlsalarm: Die Alarmoperation wird ausgelöst, wenn ein Panasonic-Alarmprotokoll von einem an das Netzwerk angeschlossenen Gerät eingeht. 1.4.2 Alarmoperation Auf der “Live”-Seite die Alarm-Anzeigetaste anzeigen Im Alarmfall wird die Alarmanzeigetaste auf der “Live”-Seite angezeigt.
Seite 47: Alarmoperation
VMD-Alarm: Die Alarmoperation wird ausgelöst, wenn im voreingestellten VMD-Bereich Bewegung erkannt wird. * VMD ist die Abkürzung für “Video-Bewegungsdetektor”. • Befehlsalarm: Die Alarmoperation wird ausgelöst, wenn ein Panasonic-Alarmprotokoll von einem an das Netzwerk angeschlossenen Gerät eingeht. 1.4.2 Alarmoperation Auf der “Live”-Seite die Alarm-Anzeigetaste anzeigen Im Alarmfall wird die Alarmanzeigetaste auf der “Live”-Seite angezeigt.
Seite 48: E-Mail-Nachricht Im Alarmfall
Benachrichtigung vorgegebener Adressen im Alarmfall (Panasonic-Alarm- protokollnachricht) Um diese Funktion nutzen zu können, muss ein Netzwerk-Diskrekorder usw. von Panasonic ans System angeschlossen sein. Wenn “Panasonic-Alarmprotokoll” auf “An” steht, wird das angeschlossene Panasonic-Gerät vom Alarmzustand der Kamera benachrichtigt. Die Einstellungen für das Panasonic-Alarmprotokoll können auf der “Alarm”-Seite, [Benachrichtigung]-Register, im “Benachrichtigung...
Seite 48: E-Mail-Nachricht Im Alarmfall
Benachrichtigung vorgegebener Adressen im Alarmfall (Panasonic-Alarm- protokollnachricht) Um diese Funktion nutzen zu können, muss ein Netzwerk-Diskrekorder usw. von Panasonic ans System angeschlossen sein. Wenn “Panasonic-Alarmprotokoll” auf “An” steht, wird das angeschlossene Panasonic-Gerät vom Alarmzustand der Kamera benachrichtigt. Die Einstellungen für das Panasonic-Alarmprotokoll können auf der “Alarm”-Seite, [Benachrichtigung]-Register, im “Benachrichtigung...
Seite 49: Bildübertragung Zu Einem Ftp-Server
1 Bedienung 1.5 Bildübertragung zu einem FTP-Server Bilder können zu einem FTP-Server übertragen werden. Die folgenden Einstellungen ermöglichen es, im Alarmfall oder in vorgegebenen Zeitabständen gemachte Aufnahmen zu einem FTP-Server zu übertragen. WICHTIG • Bei Verwendung dieser Funktion sollte das Einloggen in den FTP-Server durch Vorgabe von Benutzernamen und Passwörtern eingeschränkt werden.
Seite 49: Bildübertragung Zu Einem Ftp-Server
1 Bedienung 1.5 Bildübertragung zu einem FTP-Server Bilder können zu einem FTP-Server übertragen werden. Die folgenden Einstellungen ermöglichen es, im Alarmfall oder in vorgegebenen Zeitabständen gemachte Aufnahmen zu einem FTP-Server zu übertragen. WICHTIG • Bei Verwendung dieser Funktion sollte das Einloggen in den FTP-Server durch Vorgabe von Benutzernamen und Passwörtern eingeschränkt werden.
Seite 50: Abspeichern Von Bildern Auf Sd-Speicherkarte Bei Ausfall Der Periodischen Ftp-Übertragung
SD-Speicherkarte gesichert werden. Ein Trigger zum Abspeichern von Bildern auf der SD-Speicherkarte kann über die “Allgemeines”-Seite, [SD-Speicherkarte]-Register ausgewählt werden. (®Seite 95) Um die SD-Speichersicherungsfunktion der Netzwerk-Diskrekorder von Panasonic nutzen zu können, “Periodische FTP-Übertragung” (®Seite 201) auf “Aus” und “Speicher-Trigger” unter “Aufzeichnungsstream”...
Seite 50: Abspeichern Von Bildern Auf Sd-Speicherkarte Bei Ausfall Der Periodischen Ftp-Übertragung
SD-Speicherkarte gesichert werden. Ein Trigger zum Abspeichern von Bildern auf der SD-Speicherkarte kann über die “Allgemeines”-Seite, [SD-Speicherkarte]-Register ausgewählt werden. (®Seite 95) Um die SD-Speichersicherungsfunktion der Netzwerk-Diskrekorder von Panasonic nutzen zu können, “Periodische FTP-Übertragung” (®Seite 201) auf “Aus” und “Speicher-Trigger” unter “Aufzeichnungsstream”...
Seite 51: Anzeigen Der Protokollliste
1 Bedienung 1.6 Anzeigen der Protokollliste Zeigt die Historie einzelner Protokolle in Listenform an. • Alarmprotokoll: Protokolle über Alarmfälle mit Informationen wie Zeit und Datum des Alarmfalls, Bildaufzeichnungszeitspanne und Alarmart werden angezeigt. • Manuell/Zeitplan protokoll: Protokolle über manuelle Aufzeichnungen oder im Laufe eines Zeitplans erfolgte Aufzeichnungen sowie die Bildaufzeichnungszeitspanne werden angezeigt.
Seite 51: Anzeigen Der Protokollliste
1 Bedienung 1.6 Anzeigen der Protokollliste Zeigt die Historie einzelner Protokolle in Listenform an. • Alarmprotokoll: Protokolle über Alarmfälle mit Informationen wie Zeit und Datum des Alarmfalls, Bildaufzeichnungszeitspanne und Alarmart werden angezeigt. • Manuell/Zeitplan protokoll: Protokolle über manuelle Aufzeichnungen oder im Laufe eines Zeitplans erfolgte Aufzeichnungen sowie die Bildaufzeichnungszeitspanne werden angezeigt.
Seite 52 1 Bedienung Die [Protokoll/Wiederg]-Taste anklicken. → Die Protokollliste wird in einem neuen Fenster (Protokolllisten-Fenster) angezeigt. ① ② ③ ④ ⑤ WICHTIG • Es kann jeweils nur ein Benutzer Bedienungen im Protokolllisten-Fenster vornehmen. Anderen Benutzern wird der Zugriff auf das Protokolllisten-Fenster verweigert. Zeit Hier wird die Dauer der Aufzeichnung von Daten auf SD-Speicherkarte angezeigt.
Seite 52 1 Bedienung Die [Protokoll/Wiederg]-Taste anklicken. → Die Protokollliste wird in einem neuen Fenster (Protokolllisten-Fenster) angezeigt. ① ② ③ ④ ⑤ WICHTIG • Es kann jeweils nur ein Benutzer Bedienungen im Protokolllisten-Fenster vornehmen. Anderen Benutzern wird der Zugriff auf das Protokolllisten-Fenster verweigert. Zeit Hier wird die Dauer der Aufzeichnung von Daten auf SD-Speicherkarte angezeigt.
Seite 53 1 Bedienung Anmerkung • Wenn “Aufzeichnungsstream” auf “JPEG(1)” oder “JPEG(2)” steht, wird das “FTP-Fehlerprotokoll” nicht angezeigt. Aufzeichnungszeit Die Zeitspanne der auf der Protokollliste angezeigten Protokolle einstellen. • Von: Die Anfangszeit der auf der Protokollliste angezeigten Protokolle einstellen. – Erste Aufz.: Protokolle werden ab dem ersten auf SD-Speicherkarte aufgezeichneten angezeigt. –...
Seite 53 1 Bedienung Anmerkung • Wenn “Aufzeichnungsstream” auf “JPEG(1)” oder “JPEG(2)” steht, wird das “FTP-Fehlerprotokoll” nicht angezeigt. Aufzeichnungszeit Die Zeitspanne der auf der Protokollliste angezeigten Protokolle einstellen. • Von: Die Anfangszeit der auf der Protokollliste angezeigten Protokolle einstellen. – Erste Aufz.: Protokolle werden ab dem ersten auf SD-Speicherkarte aufgezeichneten angezeigt. –...
Seite 54 1 Bedienung Anmerkung • Die Differenz zwischen Ende und Beginn der Aufzeichnungszeit des Bildes wird bei der Berechnung auf die nächste Zehntelsekunde gerundet. Wenn nur 1 JPEG-Bild gespeichert wird, lautet die Anzeige deshalb 00:00:00. • [Ereignis]: Die Ereignisart wird angezeigt. –...
Seite 54 1 Bedienung Anmerkung • Die Differenz zwischen Ende und Beginn der Aufzeichnungszeit des Bildes wird bei der Berechnung auf die nächste Zehntelsekunde gerundet. Wenn nur 1 JPEG-Bild gespeichert wird, lautet die Anzeige deshalb 00:00:00. • [Ereignis]: Die Ereignisart wird angezeigt. –...
Seite 55: Wiedergabe Von Auf Sd-Speicherkarte Abgespeicherten Aufzeichnungen
1 Bedienung 1.7 Wiedergabe von auf SD-Speicherkarte abgespei- cherten Aufzeichnungen Beim Anklicken einer Zeit/Datumsangabe im Protokolllisten-Fenster wird von der “Live”-Seite auf die “Wiedergabe”-Seite umgeschaltet. Sind für die angeklickte Zeit/Datumsangabe Aufzeichnungen auf der SD-Speicherkarte vorhanden, so wird das erste dieser Bilder angezeigt. Das Anzeigeformat ist je nach dem “Aufzeichnungsformat”...
Seite 55: Wiedergabe Von Auf Sd-Speicherkarte Abgespeicherten Aufzeichnungen
1 Bedienung 1.7 Wiedergabe von auf SD-Speicherkarte abgespei- cherten Aufzeichnungen Beim Anklicken einer Zeit/Datumsangabe im Protokolllisten-Fenster wird von der “Live”-Seite auf die “Wiedergabe”-Seite umgeschaltet. Sind für die angeklickte Zeit/Datumsangabe Aufzeichnungen auf der SD-Speicherkarte vorhanden, so wird das erste dieser Bilder angezeigt. Das Anzeigeformat ist je nach dem “Aufzeichnungsformat”...
Seite 56: Wiedergabe Von Auf Sd-Speicherkarte Gespeicherten Bildern Im Format "Jpeg(1)"/ "Jpeg(2)
1 Bedienung 1.7.1 Wiedergabe von auf SD-Speicherkarte gespeicherten Bildern im Format “JPEG(1)”/“JPEG(2)” Zahl der Bilder Anklicken eines Zeit-/Datumseintrags im Protokolllisten-Fenster bringt die Zahl aller darunter abgespeicherten Bilder sowie die Nummer des gegenwärtig angezeigten Bildes zur Anzeige. Anmerkung • Eine Bildnummer eingeben und die [Enter]-Taste auf der Tastatur drücken. Das der eingegebenen Nummer entsprechende Bild wird angezeigt.
Seite 56: Wiedergabe Von Auf Sd-Speicherkarte Gespeicherten Bildern Im Format "Jpeg(1)"/ "Jpeg(2)
1 Bedienung 1.7.1 Wiedergabe von auf SD-Speicherkarte gespeicherten Bildern im Format “JPEG(1)”/“JPEG(2)” Zahl der Bilder Anklicken eines Zeit-/Datumseintrags im Protokolllisten-Fenster bringt die Zahl aller darunter abgespeicherten Bilder sowie die Nummer des gegenwärtig angezeigten Bildes zur Anzeige. Anmerkung • Eine Bildnummer eingeben und die [Enter]-Taste auf der Tastatur drücken. Das der eingegebenen Nummer entsprechende Bild wird angezeigt.
Seite 57 1 Bedienung (VORH.BLD)-Taste Klicken auf diese Taste im Wiedergabemodus zeigt das vorherige Bild an und schaltet es auf Pause. Jeder Klick auf diese Taste im Pausezustand schaltet um ein Einzelbild zurück. Anmerkung • Niederhalten der Maustaste und Bewegen des Maus-Cursors auf diese Taste dekrementiert die angezeigte Bildnummer.
Seite 57 1 Bedienung (VORH.BLD)-Taste Klicken auf diese Taste im Wiedergabemodus zeigt das vorherige Bild an und schaltet es auf Pause. Jeder Klick auf diese Taste im Pausezustand schaltet um ein Einzelbild zurück. Anmerkung • Niederhalten der Maustaste und Bewegen des Maus-Cursors auf diese Taste dekrementiert die angezeigte Bildnummer.
Seite 58 1 Bedienung • Alle: Alle zur angegebenen Uhrzeit/Datum abgespeicherten Bilder werden heruntergeladen. • Gegenwärtiges Bild: Nur das gegenwärtig angezeigte Bild wird heruntergeladen. • Herunterladebereich: Die Bilder innerhalb des vorgegebenen Bereichs werden heruntergeladen. Anmerkung • Anklicken der [Abbrechen]-Taste während des Herunterladevorgangs bricht diesen ab. Dabei werden nur die bis zum Anklicken der [Abbrechen]-Taste heruntergeladenen Bilder im PC gespeichert.
Seite 58 1 Bedienung • Alle: Alle zur angegebenen Uhrzeit/Datum abgespeicherten Bilder werden heruntergeladen. • Gegenwärtiges Bild: Nur das gegenwärtig angezeigte Bild wird heruntergeladen. • Herunterladebereich: Die Bilder innerhalb des vorgegebenen Bereichs werden heruntergeladen. Anmerkung • Anklicken der [Abbrechen]-Taste während des Herunterladevorgangs bricht diesen ab. Dabei werden nur die bis zum Anklicken der [Abbrechen]-Taste heruntergeladenen Bilder im PC gespeichert.
Seite 59: Wiedergabe Von Auf Sd-Speicherkarte Gespeicherten Bildern Im Format "Stream(1)"/ "Stream(2)
1 Bedienung 1.7.2 Wiedergabe von auf SD-Speicherkarte gespeicherten Bildern im Format “Stream(1)”/“Stream(2)” WICHTIG • Je nach Netzwerkumgebung ist das Herunterladen von Videodaten u.U. nicht möglich. Wenn das Herunterladen fehlgeschlagen ist, während Bilder wiedergegeben wurden, können Sie die Bilder herunterladen, indem Sie die aktuelle Wiedergabe der Bilder anhalten und das Herunterladen neu starten.
Seite 59: Wiedergabe Von Auf Sd-Speicherkarte Gespeicherten Bildern Im Format "Stream(1)"/ "Stream(2)
1 Bedienung 1.7.2 Wiedergabe von auf SD-Speicherkarte gespeicherten Bildern im Format “Stream(1)”/“Stream(2)” WICHTIG • Je nach Netzwerkumgebung ist das Herunterladen von Videodaten u.U. nicht möglich. Wenn das Herunterladen fehlgeschlagen ist, während Bilder wiedergegeben wurden, können Sie die Bilder herunterladen, indem Sie die aktuelle Wiedergabe der Bilder anhalten und das Herunterladen neu starten.
Seite 60 1 Bedienung Anmerkung • Aufgezeichnete Audiodaten können wiedergegeben werden, aber Bild und Ton sind nicht synchronisiert. Deshalb kann es zuweilen zu Synchronabweichungen zwischen Bild und Ton kommen. Während der Aufzeichnung auf SD-Speicherkarte kann der Ton aussetzen und die Audioqualität absinken. •...
Seite 60 1 Bedienung Anmerkung • Aufgezeichnete Audiodaten können wiedergegeben werden, aber Bild und Ton sind nicht synchronisiert. Deshalb kann es zuweilen zu Synchronabweichungen zwischen Bild und Ton kommen. Während der Aufzeichnung auf SD-Speicherkarte kann der Ton aussetzen und die Audioqualität absinken. •...
Seite 61 Player wiedergegeben werden. Für die Leistung dieser Programme übernehmen wir jedoch ® keine Gewährleistung. • Abhängig vom Betriebszustand der SD-Speicherkarte oder des Windows Media Players ist die Wiedergabe von H.264-Videodaten eventuell nicht möglich. • Weiterführende Informationen zur Wiedergabe von H.265-Videodaten finden Sie auf der folgenden Panasonic-Webseite. https://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 61 Player wiedergegeben werden. Für die Leistung dieser Programme übernehmen wir jedoch ® keine Gewährleistung. • Abhängig vom Betriebszustand der SD-Speicherkarte oder des Windows Media Players ist die Wiedergabe von H.264-Videodaten eventuell nicht möglich. • Weiterführende Informationen zur Wiedergabe von H.265-Videodaten finden Sie auf der folgenden Panasonic-Webseite. https://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 62: Einstellungen
2 Einstellungen 2 Einstellungen 2.1 Netzwerksicherheit 2.1.1 Vorhandene Sicherheitsfunktionen Die Kamera bietet folgende Sicherheitsfunktionen. Zugriffskontrolle mittels Host- und Benutzer-Authentifizierung Individuelle Zugriffsrechte können durch Einstellung der Host- und/oder Benutzer-Authentifizierung auf “An” eingeschränkt werden. (®Seite 180, Seite 184) Zugriffskontrolle durch Verändern der HTTP-Portnummer Unberechtigte Zugriffe wie Port-Scannen u.Ä.
Seite 62: Einstellungen
2 Einstellungen 2 Einstellungen 2.1 Netzwerksicherheit 2.1.1 Vorhandene Sicherheitsfunktionen Die Kamera bietet folgende Sicherheitsfunktionen. Zugriffskontrolle mittels Host- und Benutzer-Authentifizierung Individuelle Zugriffsrechte können durch Einstellung der Host- und/oder Benutzer-Authentifizierung auf “An” eingeschränkt werden. (®Seite 180, Seite 184) Zugriffskontrolle durch Verändern der HTTP-Portnummer Unberechtigte Zugriffe wie Port-Scannen u.Ä.
Seite 63: Anzeigen Des Setupmenüs Auf Einem Pc
2 Einstellungen 2.2 Anzeigen des Setupmenüs auf einem PC Die Einstellung der Kamera kann über das Setupmenü erfolgen. WICHTIG • Das Setupmenü ist nur durch Benutzer mit der Berechtigungsebene “1. Administrator” bedienbar. Siehe Seite 180 zur Konfiguration von Berechtigungsebenen. 2.2.1 Anzeigen des Setupmenüs Die “Live”-Seite anzeigen.
Seite 63: Anzeigen Des Setupmenüs Auf Einem Pc
2 Einstellungen 2.2 Anzeigen des Setupmenüs auf einem PC Die Einstellung der Kamera kann über das Setupmenü erfolgen. WICHTIG • Das Setupmenü ist nur durch Benutzer mit der Berechtigungsebene “1. Administrator” bedienbar. Siehe Seite 180 zur Konfiguration von Berechtigungsebenen. 2.2.1 Anzeigen des Setupmenüs Die “Live”-Seite anzeigen.
Seite 64: Einstellungen Im Setupmenü
2 Einstellungen 2.2.2 Einstellungen im Setupmenü Menütasten Setup-Seite Im linken Rahmen des Fensters die Taste für das gewünschte Setupmenü anklicken. Wo Registerkarten am oberen Ende der “Setup”-Seite im rechten Rahmen des Fensters vorhanden sind, das gewünschte Register anklicken und die entsprechenden Einstellungen vornehmen. Alle im rechten Rahmen des Fensters angezeigten Posten einstellen.
Seite 64: Einstellungen Im Setupmenü
2 Einstellungen 2.2.2 Einstellungen im Setupmenü Menütasten Setup-Seite Im linken Rahmen des Fensters die Taste für das gewünschte Setupmenü anklicken. Wo Registerkarten am oberen Ende der “Setup”-Seite im rechten Rahmen des Fensters vorhanden sind, das gewünschte Register anklicken und die entsprechenden Einstellungen vornehmen. Alle im rechten Rahmen des Fensters angezeigten Posten einstellen.
Seite 65: Setupmenü-Fenster
2 Einstellungen 2.2.3 Setupmenü-Fenster ① ⑬ ② ③ ④ ⑤ ⑥ ⑭ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ [Setup]-Taste Die “Setup”-Seite anzeigen. [Live]-Taste Die “Live”-Seite anzeigen. [Schnell-Setup]-Taste Zeigt die “Schnell-Setup”-Seite an. Die “Schnell-Setup”-Seite wird verwendet, um den Anschluss zum Internet und die Ereignisoperationen wie zum Beispiel die Alarmeinstellungen und die Kamerabewegung bei Alarm einzustellen.
Seite 65: Setupmenü-Fenster
2 Einstellungen 2.2.3 Setupmenü-Fenster ① ⑬ ② ③ ④ ⑤ ⑥ ⑭ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ [Setup]-Taste Die “Setup”-Seite anzeigen. [Live]-Taste Die “Live”-Seite anzeigen. [Schnell-Setup]-Taste Zeigt die “Schnell-Setup”-Seite an. Die “Schnell-Setup”-Seite wird verwendet, um den Anschluss zum Internet und die Ereignisoperationen wie zum Beispiel die Alarmeinstellungen und die Kamerabewegung bei Alarm einzustellen.
Seite 66 Aktualisieren der Firmware, die Statusprüfung und das Initialisieren des Setupmenüs erfolgen. (®Seite 244) [Support]-Taste Zeigt die “Support”-Seite an. Die “Support”-Seite enthält Verfahren zur Anzeige der Panasonic Support Website. (®Seite 252) Kameratitel Der Titel der in Einstellung befindlichen Kamera wird angezeigt.
Seite 66 Aktualisieren der Firmware, die Statusprüfung und das Initialisieren des Setupmenüs erfolgen. (®Seite 244) [Support]-Taste Zeigt die “Support”-Seite an. Die “Support”-Seite enthält Verfahren zur Anzeige der Panasonic Support Website. (®Seite 252) Kameratitel Der Titel der in Einstellung befindlichen Kamera wird angezeigt.
Seite 67: Schnell-Setup Anwenden [Schnell-Setup]
2 Einstellungen 2.3 Schnell-Setup anwenden [Schnell-Setup] Die Seite “Schnell-Setup” verwendet einfache Bedienungen, um Folgendes einzustellen: – Das Kamerabild für das Internet zur Verfügung stellen – Einstellung von Ereignisoperationen wie die Aufzeichnung eines Zeitplans/Alarms auf der SD-Speicherkarte Die Seite “Schnell-Setup” besteht aus den Registerkarten [Internet] und [Ereignisoperation]. 2.3.1 Internet-Einstellungen [Internet] Auf der “Allgemeines”-Seite das [Internet]-Register anklicken.
Seite 67: Schnell-Setup Anwenden [Schnell-Setup]
2 Einstellungen 2.3 Schnell-Setup anwenden [Schnell-Setup] Die Seite “Schnell-Setup” verwendet einfache Bedienungen, um Folgendes einzustellen: – Das Kamerabild für das Internet zur Verfügung stellen – Einstellung von Ereignisoperationen wie die Aufzeichnung eines Zeitplans/Alarms auf der SD-Speicherkarte Die Seite “Schnell-Setup” besteht aus den Registerkarten [Internet] und [Ereignisoperation]. 2.3.1 Internet-Einstellungen [Internet] Auf der “Allgemeines”-Seite das [Internet]-Register anklicken.
Seite 68: Eine Ereignisoperation Konfigurieren [Ereignisoperation]
2 Einstellungen Anmerkung • Bei Einsatz der Kamera in Japan “Japan” wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Der “Viewnetcam.com”-Service, der angezeigt wird, wenn “Global” ausgewählt ist, ist nicht in Japan verwendbar. [Service] Mit “Viewnetcam.com” oder “Aus” die Nutzung von “Viewnetcam.com” aktivieren bzw. deaktivieren. Anwählen von “Viewnetcam.com”...
Seite 68: Eine Ereignisoperation Konfigurieren [Ereignisoperation]
2 Einstellungen Anmerkung • Bei Einsatz der Kamera in Japan “Japan” wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Der “Viewnetcam.com”-Service, der angezeigt wird, wenn “Global” ausgewählt ist, ist nicht in Japan verwendbar. [Service] Mit “Viewnetcam.com” oder “Aus” die Nutzung von “Viewnetcam.com” aktivieren bzw. deaktivieren. Anwählen von “Viewnetcam.com”...
Seite 69 2 Einstellungen Die aktuellen Einstellungen werden hier angezeigt. Sie können die Ereignisoperationen für die Aufzeichnung des Zeitplans auf SD/periodische FTP-Übertragung/ Alarmerkennung einstellen. Sobald Sie die Einstellungen in jedem Setup-Menü vervollständigt haben, klicken Sie auf die Taste [Nächste], um fortzufahren. Der Setup-Ablauf ist wie folgt. Anmerkung •...
Seite 69 2 Einstellungen Die aktuellen Einstellungen werden hier angezeigt. Sie können die Ereignisoperationen für die Aufzeichnung des Zeitplans auf SD/periodische FTP-Übertragung/ Alarmerkennung einstellen. Sobald Sie die Einstellungen in jedem Setup-Menü vervollständigt haben, klicken Sie auf die Taste [Nächste], um fortzufahren. Der Setup-Ablauf ist wie folgt. Anmerkung •...
Seite 70 2 Einstellungen Ablauf des Ereignisoperation-Setups Ereignisfunktions- Alarm Zeitplan typ: (®Seite 68) (®Seite 80) Wählt den Auslöser nach dem Zweck der Einstellung aus. Klemme S4550 S4150 X4571 /VMD X4171 Ereignisoperati- FTP-Bildübertr SD-Speicher- SD-Speicher- Periodische on-Setup: aufzeichnung: aufzeichnung: FTP-Übertra- (®Seite 75) Konfiguriert die im Set- JPEG/H.265/H.
Seite 70 2 Einstellungen Ablauf des Ereignisoperation-Setups Ereignisfunktions- Alarm Zeitplan typ: (®Seite 68) (®Seite 80) Wählt den Auslöser nach dem Zweck der Einstellung aus. Klemme S4550 S4150 X4571 /VMD X4171 Ereignisoperati- FTP-Bildübertr SD-Speicher- SD-Speicher- Periodische on-Setup: aufzeichnung: aufzeichnung: FTP-Übertra- (®Seite 75) Konfiguriert die im Set- JPEG/H.265/H.
Seite 71: Den Zeitplan/Alarm Konfigurieren (Setup-Menü Des Ereignisfunktionstyps)
2 Einstellungen 2.3.2.1 Den Zeitplan/Alarm konfigurieren (Setup-Menü des Ereignis- funktionstyps) Hier wird der Funktionstyp des Ereignisses ausgewählt. [Trigger] • Alarm: Bei der Einstellung der Alarmerkennungseinstellungen auswählen. • Zeitplan: Zwischen “SD-Speicheraufzeichnung” und “Periodische FTP-Übertragung” auswählen. • Vorgabe: Alarm [Format der SD-Speicherkarte] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 71: Den Zeitplan/Alarm Konfigurieren (Setup-Menü Des Ereignisfunktionstyps)
2 Einstellungen 2.3.2.1 Den Zeitplan/Alarm konfigurieren (Setup-Menü des Ereignis- funktionstyps) Hier wird der Funktionstyp des Ereignisses ausgewählt. [Trigger] • Alarm: Bei der Einstellung der Alarmerkennungseinstellungen auswählen. • Zeitplan: Zwischen “SD-Speicheraufzeichnung” und “Periodische FTP-Übertragung” auswählen. • Vorgabe: Alarm [Format der SD-Speicherkarte] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 72: Alarm: Konfigurieren Sie Den Anschluss Und Vmd (Alarm-Setup-Menü)
2 Einstellungen 2.3.2.2 Alarm: Konfigurieren Sie den Anschluss S4550 S4150 X4571 und VMD (Alarm-Setup-Menü) X4171 Die Einstellungen zu den Aktionen, wenn ein Alarm erkannt wurde, können in diesem Abschnitt konfiguriert werden. Alarm [Klemme 1] S4550 S4150 X4571 X4171 Die Betriebsweise von Schnittstelle 1 festlegen. •...
Seite 72: Alarm: Konfigurieren Sie Den Anschluss Und Vmd (Alarm-Setup-Menü)
2 Einstellungen 2.3.2.2 Alarm: Konfigurieren Sie den Anschluss S4550 S4150 X4571 und VMD (Alarm-Setup-Menü) X4171 Die Einstellungen zu den Aktionen, wenn ein Alarm erkannt wurde, können in diesem Abschnitt konfiguriert werden. Alarm [Klemme 1] S4550 S4150 X4571 X4171 Die Betriebsweise von Schnittstelle 1 festlegen. •...
Seite 73: Zurück-Taste
2 Einstellungen [Klemme 3] S4550 S4150 X4571 X4171 Die Betriebsweise von Schnittstelle 3 festlegen. • Aus: Nicht belegt. • Alarmeingang(TRM3): Empfängt den Schnittstellenalarmeingang. – Schließen: Alarm wird gemeldet, wenn der Status der Klemme auf “An” wechselt. – Öffnen: Alarm wird gemeldet, wenn der Status der Klemme auf “Aus” wechselt. •...
Seite 73: Zurück-Taste
2 Einstellungen [Klemme 3] S4550 S4150 X4571 X4171 Die Betriebsweise von Schnittstelle 3 festlegen. • Aus: Nicht belegt. • Alarmeingang(TRM3): Empfängt den Schnittstellenalarmeingang. – Schließen: Alarm wird gemeldet, wenn der Status der Klemme auf “An” wechselt. – Öffnen: Alarm wird gemeldet, wenn der Status der Klemme auf “Aus” wechselt. •...
Seite 74 2 Einstellungen [Trigger] • FTP-Übertr.: Wenn ein Alarm ausgelöst wird, wird die FTP-Übertragung des JPEG-Bildes ausgeführt. • SD-Speicheraufzeichnung: Wenn ein Alarm ausgelöst wird, wird das Bild auf der SD-Speicherkarte aufgezeichnet. WICHTIG • Wenn “4fach-Stream” für “Bild-Digitalisierung” ausgewählt ist, kann “FTP-Übertr.” nicht eingestellt werden.
Seite 74 2 Einstellungen [Trigger] • FTP-Übertr.: Wenn ein Alarm ausgelöst wird, wird die FTP-Übertragung des JPEG-Bildes ausgeführt. • SD-Speicheraufzeichnung: Wenn ein Alarm ausgelöst wird, wird das Bild auf der SD-Speicherkarte aufgezeichnet. WICHTIG • Wenn “4fach-Stream” für “Bild-Digitalisierung” ausgewählt ist, kann “FTP-Übertr.” nicht eingestellt werden.
Seite 75: Alarm: Die Details Für Die Bildübertragung Oder Aufzeichnungsbedingungen Konfigurieren
2 Einstellungen 2.3.2.4 Alarm: Die Details für die Bildübertragung oder Aufzeichnungs- bedingungen konfigurieren A Die FTP-Übertragung einstellen (Setup-Menü der FTP-Übertragung) In diesem Abschnitt wird die FTP-Übertragung eingestellt, wenn ein Alarm erkannt wurde. Die Einstellung der obigen Anzeige ist auf der Seite 199 beschrieben. Informationen über die “Bildkomprimierungsrate bei Alarmerkennung”...
Seite 75: Alarm: Die Details Für Die Bildübertragung Oder Aufzeichnungsbedingungen Konfigurieren
2 Einstellungen 2.3.2.4 Alarm: Die Details für die Bildübertragung oder Aufzeichnungs- bedingungen konfigurieren A Die FTP-Übertragung einstellen (Setup-Menü der FTP-Übertragung) In diesem Abschnitt wird die FTP-Übertragung eingestellt, wenn ein Alarm erkannt wurde. Die Einstellung der obigen Anzeige ist auf der Seite 199 beschrieben. Informationen über die “Bildkomprimierungsrate bei Alarmerkennung”...
Seite 76: B Die Sd-Speicheraufzeichnung (Jpeg) Konfigurieren (Setup-Menü Der Jpeg-Aufzeichnung)
2 Einstellungen B Die SD-Speicheraufzeichnung (JPEG) konfigurieren (Setup-Menü der JPEG-Aufzeichnung) In diesem Abschnitt wird die SD-Speicheraufzeichnung (JPEG) konfiguriert, wenn ein Alarm erkannt wurde. Die Einstellung der obigen Anzeige ist auf der Seite 99, 2.4.2 Einstellung der SD-Speicherkarte [SD-Speicherkarte] beschrieben. [Nächste]-Taste Wenn Sie im Setup-Menü...
Seite 76: B Die Sd-Speicheraufzeichnung (Jpeg) Konfigurieren (Setup-Menü Der Jpeg-Aufzeichnung)
2 Einstellungen B Die SD-Speicheraufzeichnung (JPEG) konfigurieren (Setup-Menü der JPEG-Aufzeichnung) In diesem Abschnitt wird die SD-Speicheraufzeichnung (JPEG) konfiguriert, wenn ein Alarm erkannt wurde. Die Einstellung der obigen Anzeige ist auf der Seite 99, 2.4.2 Einstellung der SD-Speicherkarte [SD-Speicherkarte] beschrieben. [Nächste]-Taste Wenn Sie im Setup-Menü...
Seite 77: Alarm: Den Ausgangs-Anschluss Konfigurieren
2 Einstellungen Anmerkung • Diese Einstellung ist nicht verfügbar, wenn für den “Audioübertragungsmodus” die Option “Interaktiv(Halb-Duplex)” ausgewählt ist. [Priorität der Bildwiederholfrequenz] Eine Bildwiederholfrequenz für die Aufzeichnung von H.265 (oder H.264) auswählen. Anmerkung • Siehe [Bildwiederholfrequenz*] in “2.3.2.8 Zeitplan: Die SD-Speicheraufzeichnung einstellen (Setup-Menü...
Seite 77: Alarm: Den Ausgangs-Anschluss Konfigurieren
2 Einstellungen Anmerkung • Diese Einstellung ist nicht verfügbar, wenn für den “Audioübertragungsmodus” die Option “Interaktiv(Halb-Duplex)” ausgewählt ist. [Priorität der Bildwiederholfrequenz] Eine Bildwiederholfrequenz für die Aufzeichnung von H.265 (oder H.264) auswählen. Anmerkung • Siehe [Bildwiederholfrequenz*] in “2.3.2.8 Zeitplan: Die SD-Speicheraufzeichnung einstellen (Setup-Menü...
Seite 78: Alarm: Die E-Mailbenachrichtigungen Und Den Mailserver Konfigurieren
2 Einstellungen • Konfiguration der Einstellungen des Ausgangs-Anschlusses: Die Konfiguration der obigen Anzeige ist auf Seite 159 beschrieben. [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das E-Mail-Setup-Menü angezeigt. (®Seite 78) Anmerkung • Wenn Sie auf die Taste [Nächste] klicken, werden die Einstellungen in dieser Anzeige gespeichert. [Zurück]-Taste Wenn Sie auf die [Zurück]-Taste klicken, wird entweder das Setup-Menü...
Seite 78: Alarm: Die E-Mailbenachrichtigungen Und Den Mailserver Konfigurieren
2 Einstellungen • Konfiguration der Einstellungen des Ausgangs-Anschlusses: Die Konfiguration der obigen Anzeige ist auf Seite 159 beschrieben. [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das E-Mail-Setup-Menü angezeigt. (®Seite 78) Anmerkung • Wenn Sie auf die Taste [Nächste] klicken, werden die Einstellungen in dieser Anzeige gespeichert. [Zurück]-Taste Wenn Sie auf die [Zurück]-Taste klicken, wird entweder das Setup-Menü...
Seite 79 2 Einstellungen • Konfiguration der E-Maileinstellungen: Die Konfiguration der obigen Anzeige ist auf Seite 194 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie auf die [Zurück]-Taste klicken, wird entweder das Setup-Menü der FTP-Übertragung (®Seite 75), das Setup-Menü...
Seite 79 2 Einstellungen • Konfiguration der E-Maileinstellungen: Die Konfiguration der obigen Anzeige ist auf Seite 194 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie auf die [Zurück]-Taste klicken, wird entweder das Setup-Menü der FTP-Übertragung (®Seite 75), das Setup-Menü...
Seite 80: Zeitplan: Die Sd-Aufzeichnung Oder Periodische Ftp-Übertragung Konfigurieren (Setup-Menü Des Zeitplan-Funktionstyps)
2 Einstellungen 2.3.2.7 Zeitplan: Die SD-Aufzeichnung oder periodische FTP-Übertra- gung konfigurieren (Setup-Menü des Zeitplan-Funktionstyps) Hier wird der Zeitplantyp als “SD-Speicheraufzeichnung” oder “Periodische FTP-Übertragung” ausgewählt. [Trigger] • SD-Speicheraufzeichnung: Zeichnet das H.265-Bild (oder H.264-Bild) zum geplanten Zeitpunkt auf der SD-Speicherkarte auf. • Periodische FTP-Übertragung: Überträgt zum geplanten Zeitpunkt das JPEG-Bild auf den FTP-Server.
Seite 80: Zeitplan: Die Sd-Aufzeichnung Oder Periodische Ftp-Übertragung Konfigurieren (Setup-Menü Des Zeitplan-Funktionstyps)
2 Einstellungen 2.3.2.7 Zeitplan: Die SD-Aufzeichnung oder periodische FTP-Übertra- gung konfigurieren (Setup-Menü des Zeitplan-Funktionstyps) Hier wird der Zeitplantyp als “SD-Speicheraufzeichnung” oder “Periodische FTP-Übertragung” ausgewählt. [Trigger] • SD-Speicheraufzeichnung: Zeichnet das H.265-Bild (oder H.264-Bild) zum geplanten Zeitpunkt auf der SD-Speicherkarte auf. • Periodische FTP-Übertragung: Überträgt zum geplanten Zeitpunkt das JPEG-Bild auf den FTP-Server.
Seite 81: Zeitplan: Die Sd-Speicheraufzeichnung Einstellen (Setup-Menü Der Videoaufzeichnung)
2 Einstellungen 2.3.2.8 Zeitplan: Die SD-Speicheraufzeichnung einstellen (Setup-Menü der Videoaufzeichnung) Hier wird die SD-Speicheraufzeichnung (H.265 oder H.264) gemäß dem Zeitplan konfiguriert. [Audioaufzeichnung] S4550 S4150 X4571 X4171 Hier kann die Audioaufzeichnung aktiviert werden. • An: Audiodaten werden mit den Videodaten (Format MP4) abgespeichert. •...
Seite 81: Zeitplan: Die Sd-Speicheraufzeichnung Einstellen (Setup-Menü Der Videoaufzeichnung)
2 Einstellungen 2.3.2.8 Zeitplan: Die SD-Speicheraufzeichnung einstellen (Setup-Menü der Videoaufzeichnung) Hier wird die SD-Speicheraufzeichnung (H.265 oder H.264) gemäß dem Zeitplan konfiguriert. [Audioaufzeichnung] S4550 S4150 X4571 X4171 Hier kann die Audioaufzeichnung aktiviert werden. • An: Audiodaten werden mit den Videodaten (Format MP4) abgespeichert. •...
Seite 82 2 Einstellungen Bildwiederholfrequenz (fps) Bild-Digitali- sierung 640´640 800´600 1024 1024 1536 1280´720 1024 1024 1024 1536 1280´960 1024 1024 1024 1536 1280´1280 1024 1024 1024 1536 1536 1536 2048 2048 1600´1200 1024 1024 1024 1536 1536 1536 2048 2048 1920´1080 1024 1536 1536...
Seite 82 2 Einstellungen Bildwiederholfrequenz (fps) Bild-Digitali- sierung 640´640 800´600 1024 1024 1536 1280´720 1024 1024 1024 1536 1280´960 1024 1024 1024 1536 1280´1280 1024 1024 1024 1536 1536 1536 2048 2048 1600´1200 1024 1024 1024 1536 1536 1536 2048 2048 1920´1080 1024 1536 1536...
Seite 83: Zeitplan: Die Periodische Ftp-Übertragung Konfigurieren (Setup-Menü Der Periodischen Ftp-Übertragung)
2 Einstellungen [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das Setup-Menü zur Einstellung des Zeitplans für die Aufzeichnung auf die SD-Speicherkarte angezeigt. (®Seite 83) [Zurück]-Taste Wenn Sie auf die Taste [Zurück] klicken, wird das Setup-Menü für den Zeitplanfunktionstyp angezeigt. (®Seite 81) •...
Seite 83: Zeitplan: Die Periodische Ftp-Übertragung Konfigurieren (Setup-Menü Der Periodischen Ftp-Übertragung)
2 Einstellungen [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das Setup-Menü zur Einstellung des Zeitplans für die Aufzeichnung auf die SD-Speicherkarte angezeigt. (®Seite 83) [Zurück]-Taste Wenn Sie auf die Taste [Zurück] klicken, wird das Setup-Menü für den Zeitplanfunktionstyp angezeigt. (®Seite 81) •...
Seite 84 2 Einstellungen • Konfiguration der Einstellungen der periodischen FTP-Übertragung: Die Konfiguration der obigen Anzeige ist auf Seite 199 beschrieben. [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das Setup-Menü zur Einstellung des Zeitplans für die periodische FTP-Übertragung angezeigt. (®Seite 85) Anmerkung •...
Seite 84 2 Einstellungen • Konfiguration der Einstellungen der periodischen FTP-Übertragung: Die Konfiguration der obigen Anzeige ist auf Seite 199 beschrieben. [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das Setup-Menü zur Einstellung des Zeitplans für die periodische FTP-Übertragung angezeigt. (®Seite 85) Anmerkung •...
Seite 85 2 Einstellungen • Konfiguration der Zeitplaneinstellungen der periodischen FTP-Übertragung: Die Einstellung der obigen Anzeige ist auf der Seite 237 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie die [Zurück]-Taste anklicken, wird das Setup-Menü für die periodische FTP-Übertragung angezeigt.
Seite 85 2 Einstellungen • Konfiguration der Zeitplaneinstellungen der periodischen FTP-Übertragung: Die Einstellung der obigen Anzeige ist auf der Seite 237 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie die [Zurück]-Taste anklicken, wird das Setup-Menü für die periodische FTP-Übertragung angezeigt.
Seite 86 2 Einstellungen Anmerkung • Die periodische FTP-Übertragung wird nicht ausgeführt, wenn die “Periodische FTP-Übertragung” nicht im “Zeitplanmodus” ausgewählt ist. Bedienungsanleitung...
Seite 86 2 Einstellungen Anmerkung • Die periodische FTP-Übertragung wird nicht ausgeführt, wenn die “Periodische FTP-Übertragung” nicht im “Zeitplanmodus” ausgewählt ist. Bedienungsanleitung...
Seite 87: Grundeinstellung Der Kamera [Allgemeines]
2 Einstellungen 2.4 Grundeinstellung der Kamera [Allgemeines] Auf der “Allgemeines”-Seite können grundlegende Einstellungen wie Kameratitel, Zeit und Datum sowie die Festlegungen für die SD-Speicherkarte und Protokolle erfolgen. Die Seite “Allgemeines” enthält die Registerkarten [Allgemeines], [SD-Speicherkarte] und [Protokoll]. 2.4.1 Grundeinstellungen [Allgemeines] Auf der “Allgemeines”-Seite das [Allgemeines]-Register anklicken.
Seite 87: Grundeinstellung Der Kamera [Allgemeines]
2 Einstellungen 2.4 Grundeinstellung der Kamera [Allgemeines] Auf der “Allgemeines”-Seite können grundlegende Einstellungen wie Kameratitel, Zeit und Datum sowie die Festlegungen für die SD-Speicherkarte und Protokolle erfolgen. Die Seite “Allgemeines” enthält die Registerkarten [Allgemeines], [SD-Speicherkarte] und [Protokoll]. 2.4.1 Grundeinstellungen [Allgemeines] Auf der “Allgemeines”-Seite das [Allgemeines]-Register anklicken.
Seite 88 2 Einstellungen [Sprache] Die Sprache wählen, in der die Anzeige bei Zugriff auf die Kamera anfänglich erfolgt. Autom./Englisch/Japanisch/Italienisch/Französisch/Deutsch/Spanisch/Chinesisch/Russisch/Portugiesisch • Autom.: Die Browser-Sprache wird automatisch gewählt. Wenn die Kamera die Browser-Sprache nicht unterstützt, wird Englisch gewählt. • Vorgabe: Autom. Die Anzeigesprache auf der “Live”-Seite kann ebenfalls geändert werden. (®Seite 23) Anmerkung •...
Seite 88 2 Einstellungen [Sprache] Die Sprache wählen, in der die Anzeige bei Zugriff auf die Kamera anfänglich erfolgt. Autom./Englisch/Japanisch/Italienisch/Französisch/Deutsch/Spanisch/Chinesisch/Russisch/Portugiesisch • Autom.: Die Browser-Sprache wird automatisch gewählt. Wenn die Kamera die Browser-Sprache nicht unterstützt, wird Englisch gewählt. • Vorgabe: Autom. Die Anzeigesprache auf der “Live”-Seite kann ebenfalls geändert werden. (®Seite 23) Anmerkung •...
Seite 89 2 Einstellungen [Zeitzone] Die Zeitzone für den Ort wählen, an dem die Kamera installiert ist. • Vorgabe: (GMT +09:00) Osaka, Sapporo, Tokyo [DST(Sommerzeit)] Durch Wahl von “Ein”, “Aus” oder “Autom.” Sommerzeit aktivieren bzw. deaktivieren. Diesen Posten einstellen, wenn am Standort der Kamera Sommerzeit eingeführt ist. •...
Seite 89 2 Einstellungen [Zeitzone] Die Zeitzone für den Ort wählen, an dem die Kamera installiert ist. • Vorgabe: (GMT +09:00) Osaka, Sapporo, Tokyo [DST(Sommerzeit)] Durch Wahl von “Ein”, “Aus” oder “Autom.” Sommerzeit aktivieren bzw. deaktivieren. Diesen Posten einstellen, wenn am Standort der Kamera Sommerzeit eingeführt ist. •...
Seite 90 2 Einstellungen • Unten rechts: Die obigen Informationen werden in der unteren rechten Ecke des Hauptbereichs auf der “Live”-Seite angezeigt. • Vorgabe: Oben links [OSD] - [Zeichengröße] Wählen Sie die Zeichengröße des Datums und der Zeit und den Text, der im Bild angezeigt wird. •...
Seite 90 2 Einstellungen • Unten rechts: Die obigen Informationen werden in der unteren rechten Ecke des Hauptbereichs auf der “Live”-Seite angezeigt. • Vorgabe: Oben links [OSD] - [Zeichengröße] Wählen Sie die Zeichengröße des Datums und der Zeit und den Text, der im Bild angezeigt wird. •...
Seite 91 2 Einstellungen • Vorgabe: An Anmerkung • Linkanzeige (LINK) (Orange): Leuchtet, wenn die Verbindung zum angeschlossenen Gerät hergestellt ist. • Zugriffsanzeige (ACT) (Grün): Blinkt, wenn auf ein Netzwerk zugegriffen wird. • Fehleranzeige für SD-Speicherkarte (SD ERROR) (rot) : Leuchtet, wenn das S4550 S4150 Abspeichern von Daten auf der SD-Speicherkarte nicht möglich ist.
Seite 91 2 Einstellungen • Vorgabe: An Anmerkung • Linkanzeige (LINK) (Orange): Leuchtet, wenn die Verbindung zum angeschlossenen Gerät hergestellt ist. • Zugriffsanzeige (ACT) (Grün): Blinkt, wenn auf ein Netzwerk zugegriffen wird. • Fehleranzeige für SD-Speicherkarte (SD ERROR) (rot) : Leuchtet, wenn das S4550 S4150 Abspeichern von Daten auf der SD-Speicherkarte nicht möglich ist.
Seite 92 Bild kann teilweise fehlerhaft angezeigt werden. • Eine Liste von PCs, die mit “Direct2D” kompatibel sind, finden Sie auf der Support-Website von Panasonic. Panasonic-Website (https://security.panasonic.com/support/info/) [Viewer-Software (nwcv4Ssetup.exe)] - [Optionen für Dekodierung] Die Dekodierung für H.265/H.264-Bilder auf der “Live”-Seite wählen. •...
Seite 92 Bild kann teilweise fehlerhaft angezeigt werden. • Eine Liste von PCs, die mit “Direct2D” kompatibel sind, finden Sie auf der Support-Website von Panasonic. Panasonic-Website (https://security.panasonic.com/support/info/) [Viewer-Software (nwcv4Ssetup.exe)] - [Optionen für Dekodierung] Die Dekodierung für H.265/H.264-Bilder auf der “Live”-Seite wählen. •...
Seite 93 2 Einstellungen • Eine Liste von PCs, die mit “Hardware” kompatibel sind, finden Sie auf der untenstehenden Support-Website von Panasonic. Panasonic-Website (https://security.panasonic.com/support/info/) [Viewer-Software (nwcv4Ssetup.exe)] - [Reibungslose Video-Wiedergabe im Browser (Puffe- rung)] Die Einstellungen zum Anzeigen von Kamerabildern mit der Viewer-Software durchführen.
Seite 93 2 Einstellungen • Eine Liste von PCs, die mit “Hardware” kompatibel sind, finden Sie auf der untenstehenden Support-Website von Panasonic. Panasonic-Website (https://security.panasonic.com/support/info/) [Viewer-Software (nwcv4Ssetup.exe)] - [Reibungslose Video-Wiedergabe im Browser (Puffe- rung)] Die Einstellungen zum Anzeigen von Kamerabildern mit der Viewer-Software durchführen.
Seite 94 2 Einstellungen [Monitor-Ausgang] S4550 S4150 X4571 X4171 Stellen Sie das Bildformat für die Bildausgabe an einen Einstellungsmonitor vom Audio-Ausgangs-Anschluss ein, wenn “Audio-Ausgang” auf “Monitor” eingestellt ist. NTSC/PAL • Vorgabe: NTSC Bedienungsanleitung...
Seite 94 2 Einstellungen [Monitor-Ausgang] S4550 S4150 X4571 X4171 Stellen Sie das Bildformat für die Bildausgabe an einen Einstellungsmonitor vom Audio-Ausgangs-Anschluss ein, wenn “Audio-Ausgang” auf “Monitor” eingestellt ist. NTSC/PAL • Vorgabe: NTSC Bedienungsanleitung...
Seite 95: Einstellung Der Sd-Speicherkarte [Sd-Speicherkarte]
2 Einstellungen 2.4.2 Einstellung der SD-Speicherkarte [SD-Speicherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Seite 63, Seite 64) Hier erfolgen die Einstellungen für die SD-Speicherkarte. Betriebsmodus [SD-Speicherkarte] “Anwenden” oder “Nicht anwenden” wählen, um die Nutzung der SD-Speicherkarte zu aktivieren bzw. deaktivieren. •...
Seite 95: Einstellung Der Sd-Speicherkarte [Sd-Speicherkarte]
2 Einstellungen 2.4.2 Einstellung der SD-Speicherkarte [SD-Speicherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Seite 63, Seite 64) Hier erfolgen die Einstellungen für die SD-Speicherkarte. Betriebsmodus [SD-Speicherkarte] “Anwenden” oder “Nicht anwenden” wählen, um die Nutzung der SD-Speicherkarte zu aktivieren bzw. deaktivieren. •...
Seite 96: Sicherheit Sd-Speicherkarte
2 Einstellungen [Restkapazitätsnachricht] Wenn für die SD-Speicherkarte die Restkapazitätsmeldung mittels E-Mailnachricht oder Panasonic-Alarmprotokoll aktiviert ist, einen der folgenden Grenzwerte für die Benachrichtigung wählen. 50%/ 20%/ 10%/ 5%/ 2% • Vorgabe: 50% Anmerkung • Die Benachrichtigung erfolgt jedes Mal, wenn die Restkapazität die angegebenen Werte unterschreitet.
Seite 96: Sicherheit Sd-Speicherkarte
2 Einstellungen [Restkapazitätsnachricht] Wenn für die SD-Speicherkarte die Restkapazitätsmeldung mittels E-Mailnachricht oder Panasonic-Alarmprotokoll aktiviert ist, einen der folgenden Grenzwerte für die Benachrichtigung wählen. 50%/ 20%/ 10%/ 5%/ 2% • Vorgabe: 50% Anmerkung • Die Benachrichtigung erfolgt jedes Mal, wenn die Restkapazität die angegebenen Werte unterschreitet.
Seite 97: Aufzeichnungsstream
Einstellungen durch die für “Stream(2) & Aufzeichnung” ersetzt. • Zum Aufzeichnen von Daten auf einer SD-Speicheraufzeichnung mit einem Netzwerk-Diskrekorder von Panasonic “Aufzeichnungsformat” für “Aufzeichnungsstream” auf “JPEG(1)” setzen. • Wenn “Aufzeichnungsformat” auf “Stream(1)” oder “Stream(2)” steht, werden die Einstellungen für folgende Funktionen korrigiert.
Seite 97: Aufzeichnungsstream
Einstellungen durch die für “Stream(2) & Aufzeichnung” ersetzt. • Zum Aufzeichnen von Daten auf einer SD-Speicheraufzeichnung mit einem Netzwerk-Diskrekorder von Panasonic “Aufzeichnungsformat” für “Aufzeichnungsstream” auf “JPEG(1)” setzen. • Wenn “Aufzeichnungsformat” auf “Stream(1)” oder “Stream(2)” steht, werden die Einstellungen für folgende Funktionen korrigiert.
Seite 98: Jpeg-Aufzeichnung(Manuell)
2 Einstellungen [Speicher-Trigger] Einen der folgenden Trigger zum Abspeichern von Bildern auf der SD-Speicherkarte wählen: • FTP-Fehler: Bilder werden abgespeichert, wenn die Periodische FTP-Übertragung zum FTP-Server misslungen ist. Nur bei Bildern in den Formaten “JPEG(1)” oder “JPEG(2)” verfügbar. • Alarmeingang: Bilder werden im Alarmfall abgespeichert. •...
Seite 98: Jpeg-Aufzeichnung(Manuell)
2 Einstellungen [Speicher-Trigger] Einen der folgenden Trigger zum Abspeichern von Bildern auf der SD-Speicherkarte wählen: • FTP-Fehler: Bilder werden abgespeichert, wenn die Periodische FTP-Übertragung zum FTP-Server misslungen ist. Nur bei Bildern in den Formaten “JPEG(1)” oder “JPEG(2)” verfügbar. • Alarmeingang: Bilder werden im Alarmfall abgespeichert. •...
Seite 99: Jpeg-Aufzeichnung(Alarm)
2 Einstellungen • Vorgabe: 1fps JPEG-Aufzeichnung(Alarm) Diese Einstellung ist nur dann aktivierbar, wenn “Aufzeichnungsformat” auf “JPEG(1)” oder “JPEG(2)” und “Speicher-Trigger” auf “Alarmeingang” steht. [Dateiname] Einen Dateinamen für das auf SD-Speicherkarte abzuspeichernde Bild wählen. Der Dateiname wird wie folgt aufgebaut. • Dateiname: [“Eingegebener Dateiname”...
Seite 99: Jpeg-Aufzeichnung(Alarm)
2 Einstellungen • Vorgabe: 1fps JPEG-Aufzeichnung(Alarm) Diese Einstellung ist nur dann aktivierbar, wenn “Aufzeichnungsformat” auf “JPEG(1)” oder “JPEG(2)” und “Speicher-Trigger” auf “Alarmeingang” steht. [Dateiname] Einen Dateinamen für das auf SD-Speicherkarte abzuspeichernde Bild wählen. Der Dateiname wird wie folgt aufgebaut. • Dateiname: [“Eingegebener Dateiname”...
Seite 100: Stream-Aufzeichnung (Alarm)
2 Einstellungen Stream-Aufzeichnung (Alarm) Diese Einstellung ist nur dann aktivierbar, wenn “Aufzeichnungsformat” für die SD-Speicherkarte auf “Stream(1)” oder “Stream(2)” und “Speicher-Trigger” auf “Alarmeingang” steht. [Voralarmdauer (Aufzeichnung)] Hier kann die Voralarmaufzeichnung aktiviert werden. Hier erfolgt die Einstellung der Zeitspanne, innerhalb derer Bilddaten auf SD-Speicherkarte gespeichert werden sollen. Aus/ 1s/ 2s/ 3s/ 4s/ 5s/ 8s/ 10s/ 15s/ 20s/ 25s/ 30s/ 40s/ 50s/ 60s/ 90s/ 120s •...
Seite 100: Stream-Aufzeichnung (Alarm)
2 Einstellungen Stream-Aufzeichnung (Alarm) Diese Einstellung ist nur dann aktivierbar, wenn “Aufzeichnungsformat” für die SD-Speicherkarte auf “Stream(1)” oder “Stream(2)” und “Speicher-Trigger” auf “Alarmeingang” steht. [Voralarmdauer (Aufzeichnung)] Hier kann die Voralarmaufzeichnung aktiviert werden. Hier erfolgt die Einstellung der Zeitspanne, innerhalb derer Bilddaten auf SD-Speicherkarte gespeichert werden sollen. Aus/ 1s/ 2s/ 3s/ 4s/ 5s/ 8s/ 10s/ 15s/ 20s/ 25s/ 30s/ 40s/ 50s/ 60s/ 90s/ 120s •...
Seite 101 Wenn “Überschreiben” auf “Aus” steht und die Restkapazität der SD-Speicherkarte “0 MB” beträgt, werden darauf keine Bilder abgespeichert. Wenn die Benachrichtigungsfunktion aktiviert ist, erhalten die registrierten Adressen sowie die Benachrichtigungsadressen für das Panasonic-Alarmprotokoll bei nahezu voller SD-Speicherkarte eine E-Mailnachricht. (®Seite 163, Seite 175) [Format] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 101 Wenn “Überschreiben” auf “Aus” steht und die Restkapazität der SD-Speicherkarte “0 MB” beträgt, werden darauf keine Bilder abgespeichert. Wenn die Benachrichtigungsfunktion aktiviert ist, erhalten die registrierten Adressen sowie die Benachrichtigungsadressen für das Panasonic-Alarmprotokoll bei nahezu voller SD-Speicherkarte eine E-Mailnachricht. (®Seite 163, Seite 175) [Format] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 102: Einstellungen Für Manipulationserkennung [Manipulationserkennung]
Manipulationserkennung unterstützt ausschließlich Videodateien (MP4-Format). Das Einrichten der “Manipulationserkennung” ist auf Seite 103 beschrieben. Einzelheiten über die spezielle Software für die Manipulationserkennung und deren Betrieb finden Sie auf der unten angegebenen Webseite. https://security.panasonic.com/support/info/ Anmerkung • Wenn “Manipulationserkennung” verwendet wird, muss eine Streameinstellung für “Aufzeichnungsstream”...
Seite 102: Einstellungen Für Manipulationserkennung [Manipulationserkennung]
Manipulationserkennung unterstützt ausschließlich Videodateien (MP4-Format). Das Einrichten der “Manipulationserkennung” ist auf Seite 103 beschrieben. Einzelheiten über die spezielle Software für die Manipulationserkennung und deren Betrieb finden Sie auf der unten angegebenen Webseite. https://security.panasonic.com/support/info/ Anmerkung • Wenn “Manipulationserkennung” verwendet wird, muss eine Streameinstellung für “Aufzeichnungsstream”...
Seite 103: Einstellungen Für Manipulationserkennung
2 Einstellungen [Neue Infos zu Manipulationserkennung] Hier kann gewählt werden, ob neue Infos zur Manipulationserkennung in Videodateien (MP4-Format) auf SD-Speicherkarte gespeichert werden sollen oder nicht. Anmerkung • Wenn “JPEG(1)” oder “JPEG(2)” für “Aufzeichnungsformat” des “Aufzeichnungsstream” ausgewählt ist, kann “An” nicht ausgewählt werden. [Vorinstalliertes Zertifikat - Zertifikat herunterladen] Klicken Sie auf die [Ausführ.]-Taste und laden Sie das Stammzertifikat für das vorinstallierte Zertifikat herunter.
Seite 103: Einstellungen Für Manipulationserkennung
2 Einstellungen [Neue Infos zu Manipulationserkennung] Hier kann gewählt werden, ob neue Infos zur Manipulationserkennung in Videodateien (MP4-Format) auf SD-Speicherkarte gespeichert werden sollen oder nicht. Anmerkung • Wenn “JPEG(1)” oder “JPEG(2)” für “Aufzeichnungsformat” des “Aufzeichnungsstream” ausgewählt ist, kann “An” nicht ausgewählt werden. [Vorinstalliertes Zertifikat - Zertifikat herunterladen] Klicken Sie auf die [Ausführ.]-Taste und laden Sie das Stammzertifikat für das vorinstallierte Zertifikat herunter.
Seite 104: Generierung Des Crt-Schlüssels (Kodierungsschlüssel)
2 Einstellungen Das Einstellverfahren für die Manipulationserkennung ist im Folgenden beschrieben. Generierung des CRT-Schlüssels (Kodierungsschlüssel) Zum Gebrauch des selbstsignierten Zertifikats Zum Gebrauch des von der CA ausgestellten Zertifikats Generierung des selbstsignierten Zertifikats Generierung einer CSR (Zertifikatsregistrierungsanforderung) Antrag auf Genehmigung durch die Zertifizierungsstelle (CA) - Ausstellung des Zertifikats Installation des Zertifikats Konfigurierung für neue Infos zu Manipulationserkennung...
Seite 104: Generierung Des Crt-Schlüssels (Kodierungsschlüssel)
2 Einstellungen Das Einstellverfahren für die Manipulationserkennung ist im Folgenden beschrieben. Generierung des CRT-Schlüssels (Kodierungsschlüssel) Zum Gebrauch des selbstsignierten Zertifikats Zum Gebrauch des von der CA ausgestellten Zertifikats Generierung des selbstsignierten Zertifikats Generierung einer CSR (Zertifikatsregistrierungsanforderung) Antrag auf Genehmigung durch die Zertifizierungsstelle (CA) - Ausstellung des Zertifikats Installation des Zertifikats Konfigurierung für neue Infos zu Manipulationserkennung...
Seite 105: Generierung Einer Csr (Certificate Signing Request [Zertifikatsregistrierungsanforderung])
2 Einstellungen Die [Ausführ.]-Taste anklicken. → Die Generierung des CRT-Schlüssels beginnt. Wenn die Generierung beendet ist, werden die Schlüssellänge und Zeit und Datum der Schlüsselgenerierung unter “Aktueller CRT-Schlüssel” angezeigt. Anmerkung • Zum Ändern (oder Aktualisieren) des generierten CRT-Schlüssels die Schritte 1 bis 2 durchführen. Der CRT-Schlüssel sowie das von der CA ausgestellte Zertifikat sind als Set gültig.
Seite 105: Generierung Einer Csr (Certificate Signing Request [Zertifikatsregistrierungsanforderung])
2 Einstellungen Die [Ausführ.]-Taste anklicken. → Die Generierung des CRT-Schlüssels beginnt. Wenn die Generierung beendet ist, werden die Schlüssellänge und Zeit und Datum der Schlüsselgenerierung unter “Aktueller CRT-Schlüssel” angezeigt. Anmerkung • Zum Ändern (oder Aktualisieren) des generierten CRT-Schlüssels die Schritte 1 bis 2 durchführen. Der CRT-Schlüssel sowie das von der CA ausgestellte Zertifikat sind als Set gültig.
Seite 106 2 Einstellungen Die [Ausführ.]-Taste zu “CA-Zertifikat - CSR generieren” anklicken. → Das Dialogfeld “CA-Zertifikat - CSR generieren” wird angezeigt. Die Informationen für das zu generierende Zertifikat eingeben. Posten Beschreibung Zulässige Zeichenanzahl [Eigenname] Kamera-Adresse oder Hostnamen eingeben. 64 Zeichen [Land] Den Landesnamen eingeben. 2 Zeichen (Ländercode) [Staat] Den Namen des Staats eingeben.
Seite 106 2 Einstellungen Die [Ausführ.]-Taste zu “CA-Zertifikat - CSR generieren” anklicken. → Das Dialogfeld “CA-Zertifikat - CSR generieren” wird angezeigt. Die Informationen für das zu generierende Zertifikat eingeben. Posten Beschreibung Zulässige Zeichenanzahl [Eigenname] Kamera-Adresse oder Hostnamen eingeben. 64 Zeichen [Land] Den Landesnamen eingeben. 2 Zeichen (Ländercode) [Staat] Den Namen des Staats eingeben.
Seite 107: Installation Des Von Der Ca Ausgestellten Zertifikats
2 Einstellungen 2.4.4.3 Installation des von der CA ausgestellten Zertifikats WICHTIG • Wenn keine CSR-Datei generiert wurde, kann das von der CA ausgestellte Zertifikat (CA-Zertifikat) nicht installiert werden. • Zur Installation des Zertifikats ist das von der CA ausgestellte CA-Zertifikat erforderlich. Die [Durchsuch...]-Taste zu “CA-Zertifikat - Zertifikat installieren”...
Seite 107: Installation Des Von Der Ca Ausgestellten Zertifikats
2 Einstellungen 2.4.4.3 Installation des von der CA ausgestellten Zertifikats WICHTIG • Wenn keine CSR-Datei generiert wurde, kann das von der CA ausgestellte Zertifikat (CA-Zertifikat) nicht installiert werden. • Zur Installation des Zertifikats ist das von der CA ausgestellte CA-Zertifikat erforderlich. Die [Durchsuch...]-Taste zu “CA-Zertifikat - Zertifikat installieren”...
Seite 108: Einstellungen Für Manipulationserkennung
Die Manipulationserkennung kann mithilfe der speziellen Software auf Videodateien (MP4-Format) angewendet werden, die nach der Einstellung von “Neue Infos zu Manipulationserkennung” auf “An” aufgezeichnet wurden. Einzelheiten über die spezielle Software und deren Betrieb finden Sie auf der unten angegebenen Webseite. https://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 108: Einstellungen Für Manipulationserkennung
Die Manipulationserkennung kann mithilfe der speziellen Software auf Videodateien (MP4-Format) angewendet werden, die nach der Einstellung von “Neue Infos zu Manipulationserkennung” auf “An” aufgezeichnet wurden. Einzelheiten über die spezielle Software und deren Betrieb finden Sie auf der unten angegebenen Webseite. https://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 109: Abrufen Von Auf Sd-Speicherkarte Gespeicherten Bildern Und Kopieren In Den Pc [Bilder Sd-Speicherkarte]
2 Einstellungen 2.4.5 Abrufen von auf SD-Speicherkarte gespeicherten Bildern und Kopieren in den PC [Bilder SD-Speicherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Seite 63, Seite 64) Im Folgenden wird beschrieben, wie auf SD-Speicherkarte gespeicherte Bilder in den PC kopiert werden. Vorher muss auf der “Netzwerk”-Seite, [Netzwerk]-Register, der Posten “FTP-Zugriff auf Kamera”...
Seite 109: Abrufen Von Auf Sd-Speicherkarte Gespeicherten Bildern Und Kopieren In Den Pc [Bilder Sd-Speicherkarte]
2 Einstellungen 2.4.5 Abrufen von auf SD-Speicherkarte gespeicherten Bildern und Kopieren in den PC [Bilder SD-Speicherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Seite 63, Seite 64) Im Folgenden wird beschrieben, wie auf SD-Speicherkarte gespeicherte Bilder in den PC kopiert werden. Vorher muss auf der “Netzwerk”-Seite, [Netzwerk]-Register, der Posten “FTP-Zugriff auf Kamera”...
Seite 110: Anzahl Der Auf Der Sd-Speicherkarte Abspeicherbaren Jpeg-Bilder (Richtwert)
Informationen über die Anzahl der JPEG-Bilder, die auf der SD-Speicherkarte gespeichert werden können, finden Sie auf der unten angegebenen Website. https://security.panasonic.com/support/info/ Mögliche Dauer der Streambilder (H.265 oder H.264), die auf der SD-Spei- cherkarte abgespeichert werden kann (Richtwert) Zur möglichen Dauer der auf SD-Speicherkarte speicherbaren H.265-Bilder (oder H.264-Bilder) siehe die unten angegebene Webseite.
Seite 110: Anzahl Der Auf Der Sd-Speicherkarte Abspeicherbaren Jpeg-Bilder (Richtwert)
Informationen über die Anzahl der JPEG-Bilder, die auf der SD-Speicherkarte gespeichert werden können, finden Sie auf der unten angegebenen Website. https://security.panasonic.com/support/info/ Mögliche Dauer der Streambilder (H.265 oder H.264), die auf der SD-Spei- cherkarte abgespeichert werden kann (Richtwert) Zur möglichen Dauer der auf SD-Speicherkarte speicherbaren H.265-Bilder (oder H.264-Bilder) siehe die unten angegebene Webseite.
Seite 111: Konfigurierung Des Pc-Verzeichnisses Zum Herunterladen Von Bildern [Protokoll]
2 Einstellungen 2.4.6 Konfigurierung des PC-Verzeichnisses zum Herunterladen von Bildern [Protokoll] Auf der “Allgemeines”-Seite das [Protokoll]-Register anklicken. (®Seite 63, Seite 64) In diesem Abschnitt wird das Verzeichnis des PC konfiguriert, in das auf der SD-Speicherkarte gespeicherte Bilder heruntergeladen werden. Alarm Hier erfolgen die Einstellungen für das Verzeichnis des PC, in das im Alarmfall Bilder heruntergeladen werden.
Seite 111: Konfigurierung Des Pc-Verzeichnisses Zum Herunterladen Von Bildern [Protokoll]
2 Einstellungen 2.4.6 Konfigurierung des PC-Verzeichnisses zum Herunterladen von Bildern [Protokoll] Auf der “Allgemeines”-Seite das [Protokoll]-Register anklicken. (®Seite 63, Seite 64) In diesem Abschnitt wird das Verzeichnis des PC konfiguriert, in das auf der SD-Speicherkarte gespeicherte Bilder heruntergeladen werden. Alarm Hier erfolgen die Einstellungen für das Verzeichnis des PC, in das im Alarmfall Bilder heruntergeladen werden.
Seite 112: Bild- Und Toneinstellungen [Bild/Audio]
2 Einstellungen Anmerkung • Wenn “Aufzeichnungsformat” auf “Stream(1)” oder “Stream(2)” steht, ist “FTP-Fehler” nicht wählbar. 2.5 Bild- und Toneinstellungen [Bild/Audio] Die das JPEG-, H.265-, und H.264-Bildformat betreffenden Einstellungen wie Bildqualität, Audio usw. können auf dieser Seite erfolgen. Die Seite “Bild/Audio” enthält die Registerkarten [Bild], [Kamera], [Bild/Position] und [Audio]. 2.5.1 Einstellung der Bild-Digitalisierung [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken.
Seite 112: Bild- Und Toneinstellungen [Bild/Audio]
2 Einstellungen Anmerkung • Wenn “Aufzeichnungsformat” auf “Stream(1)” oder “Stream(2)” steht, ist “FTP-Fehler” nicht wählbar. 2.5 Bild- und Toneinstellungen [Bild/Audio] Die das JPEG-, H.265-, und H.264-Bildformat betreffenden Einstellungen wie Bildqualität, Audio usw. können auf dieser Seite erfolgen. Die Seite “Bild/Audio” enthält die Registerkarten [Bild], [Kamera], [Bild/Position] und [Audio]. 2.5.1 Einstellung der Bild-Digitalisierung [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken.
Seite 113: Einstellungen Für Jpeg-Bildformat [Bild]
2 Einstellungen 2.5.2 Einstellungen für JPEG-Bildformat [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Seite 63, Seite 64) WICHTIG • Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” sind Einstellungen für JPEG-Bilder nicht möglich. “Live”-Seite (Startbildschirm) Hier erfolgen die Einstellungen für die anfänglich auf der “Live”-Seite dargestellten Bilder. [Anfangsanzeigestream] Eines der folgenden Bildformate für die Anfangsanzeige auf der “Live”-Seite wählen.
Seite 113: Einstellungen Für Jpeg-Bildformat [Bild]
2 Einstellungen 2.5.2 Einstellungen für JPEG-Bildformat [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Seite 63, Seite 64) WICHTIG • Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” sind Einstellungen für JPEG-Bilder nicht möglich. “Live”-Seite (Startbildschirm) Hier erfolgen die Einstellungen für die anfänglich auf der “Live”-Seite dargestellten Bilder. [Anfangsanzeigestream] Eines der folgenden Bildformate für die Anfangsanzeige auf der “Live”-Seite wählen.
Seite 114 2 Einstellungen JPEG In diesem Abschnitt erfolgen Einstellungen wie “Bild-Digitalisierung (Pixelzahl)”, “Bildqualität” für “JPEG(1)” und “JPEG(2)”. Siehe Seite 115 zu Einzelheiten über die Einstellungen für Bilder im Format H.265 (oder H. 264). [Bild-Digitalisierung (Pixelzahl)] Die Bild-Digitalisierung für die Anzeige von JPEG-Bildern wählen. Die wählbaren Bild-Digitalisierungen hängen von der unter “Bild-Digitalisierung”...
Seite 114 2 Einstellungen JPEG In diesem Abschnitt erfolgen Einstellungen wie “Bild-Digitalisierung (Pixelzahl)”, “Bildqualität” für “JPEG(1)” und “JPEG(2)”. Siehe Seite 115 zu Einzelheiten über die Einstellungen für Bilder im Format H.265 (oder H. 264). [Bild-Digitalisierung (Pixelzahl)] Die Bild-Digitalisierung für die Anzeige von JPEG-Bildern wählen. Die wählbaren Bild-Digitalisierungen hängen von der unter “Bild-Digitalisierung”...
Seite 115: Stream-Einstellungen [Bild]
2 Einstellungen 2.5.3 Stream-Einstellungen [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Seite 63, Seite 64) In diesem Abschnitt erfolgen Einstellungen für H.265- (oder H.264-)Bilder wie “Max. Bitrate (pro Client)”, “Bild-Digitalisierung (Pixelzahl)” und “Bildqualität”. Siehe Seite 113 zu Einzelheiten über die Einstellungen für JPEG-Bilder.
Seite 115: Stream-Einstellungen [Bild]
2 Einstellungen 2.5.3 Stream-Einstellungen [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Seite 63, Seite 64) In diesem Abschnitt erfolgen Einstellungen für H.265- (oder H.264-)Bilder wie “Max. Bitrate (pro Client)”, “Bild-Digitalisierung (Pixelzahl)” und “Bildqualität”. Siehe Seite 113 zu Einzelheiten über die Einstellungen für JPEG-Bilder.
Seite 116 2 Einstellungen [Internet-Modus (über HTTP)] Zum Übertragen von H.265- (oder H.264-) Bildern über das Internet “An” wählen. Der Stream kann übertragen werden, ohne die Einstellungen eines auf JPEG-Bilder eingestellten Breitband-Routers zu ändern. • An: H.265- (oder H.264-) Bilder und Audio werden über den HTTP-Port übertragen. Siehe Seite 191 zu Einzelheiten über die Einstellung von HTTP-Portnummern.
Seite 116 2 Einstellungen [Internet-Modus (über HTTP)] Zum Übertragen von H.265- (oder H.264-) Bildern über das Internet “An” wählen. Der Stream kann übertragen werden, ohne die Einstellungen eines auf JPEG-Bilder eingestellten Breitband-Routers zu ändern. • An: H.265- (oder H.264-) Bilder und Audio werden über den HTTP-Port übertragen. Siehe Seite 191 zu Einzelheiten über die Einstellung von HTTP-Portnummern.
Seite 117 2 Einstellungen (pro Client)*” und “Bildqualität” getroffenen Einstellungen periodische Unterbrechungen in der Bildübertragung auftreten. Die Bildübertragung nach einer Änderung der Einstellungen überprüfen. • Abhängig von der Anzahl gleichzeitig verbundener Nutzer oder der Kombination der verwendeten Funktionen, kann die Bildwiederholfrequenz niedriger als der eingestellte Wert ausfallen. Die Bildübertragung nach einer Änderung der Einstellungen überprüfen.
Seite 117 2 Einstellungen (pro Client)*” und “Bildqualität” getroffenen Einstellungen periodische Unterbrechungen in der Bildübertragung auftreten. Die Bildübertragung nach einer Änderung der Einstellungen überprüfen. • Abhängig von der Anzahl gleichzeitig verbundener Nutzer oder der Kombination der verwendeten Funktionen, kann die Bildwiederholfrequenz niedriger als der eingestellte Wert ausfallen. Die Bildübertragung nach einer Änderung der Einstellungen überprüfen.
Seite 118 2 Einstellungen • Für “Konstante Bitrate”, “Priorität der Bildwiederholfrequenz” und “Größte Mühe”: Bewegungspriorität/Normal/Qualitätspriorität • “VBR”: 0 Superfein/ 1 Fein/ 2/ 3/ 4/ 5 Normal/ 6/ 7/ 8/ 9 Niedrig • Vorgabe: Normal [Smart Coding] - [GOP-Steuerung] Mithilfe der “GOP-Steuerung” wird der Umfang der zu übertragenden Daten verringert, wenn es wenig Bewegung im Bild gibt.
Seite 118 2 Einstellungen • Für “Konstante Bitrate”, “Priorität der Bildwiederholfrequenz” und “Größte Mühe”: Bewegungspriorität/Normal/Qualitätspriorität • “VBR”: 0 Superfein/ 1 Fein/ 2/ 3/ 4/ 5 Normal/ 6/ 7/ 8/ 9 Niedrig • Vorgabe: Normal [Smart Coding] - [GOP-Steuerung] Mithilfe der “GOP-Steuerung” wird der Umfang der zu übertragenden Daten verringert, wenn es wenig Bewegung im Bild gibt.
Seite 119 2 Einstellungen Anmerkung • Wenn “An(Niedrig)” für die “GOP-Steuerung” ausgewählt wird, wird das Auffrischintervall auf max. 8s gestellt. • Wenn “An(Mittel)” für die “GOP-Steuerung” ausgewählt wird, wird das Auffrischintervall auf max. 16s gestellt. • Wenn “On(Erweitert)” für die “GOP-Steuerung” ausgewählt wird, wird das Auffrischintervall auf 60s gestellt.
Seite 119 2 Einstellungen Anmerkung • Wenn “An(Niedrig)” für die “GOP-Steuerung” ausgewählt wird, wird das Auffrischintervall auf max. 8s gestellt. • Wenn “An(Mittel)” für die “GOP-Steuerung” ausgewählt wird, wird das Auffrischintervall auf max. 16s gestellt. • Wenn “On(Erweitert)” für die “GOP-Steuerung” ausgewählt wird, wird das Auffrischintervall auf 60s gestellt.
Seite 120 2 Einstellungen Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” können Multicast-IP-Adressen für jedes Bild festgelegt werden (Kan1 - Kan4). • Einstellbare IPv4-Adressen: 224.0.0.0 - 239.255.255.255 • Einstellbare IPv6-Adressen: Mit “SCH-VOR” beginnende Multicast-Adresse • Vorgabe: – Stream(1): 239.192.0.20 – Stream(2): 239.192.0.21 Anmerkung •...
Seite 120 2 Einstellungen Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” können Multicast-IP-Adressen für jedes Bild festgelegt werden (Kan1 - Kan4). • Einstellbare IPv4-Adressen: 224.0.0.0 - 239.255.255.255 • Einstellbare IPv6-Adressen: Mit “SCH-VOR” beginnende Multicast-Adresse • Vorgabe: – Stream(1): 239.192.0.20 – Stream(2): 239.192.0.21 Anmerkung •...
Seite 121: Einstellung Der Kameraoperationen [Kamera]
2 Einstellungen 2.5.4 Einstellung der Kameraoperationen [Kamera] Auf der “Bild/Audio”-Seite das [Kamera]-Register anklicken. (®Seite 63, Seite 64) Hier erfolgt die Einstellung der Kameraoperationen. WICHTIG • Diese Funktion ist verfügbar, wenn eine Einstellung für “Bild-Digitalisierung” ausgewählt wird, die 4fach PTZ oder 1fach PTZ enthält. (®Seite 12) Besonders die folgenden Optionen können für die “Bild-Digitalisierung”...
Seite 121: Einstellung Der Kameraoperationen [Kamera]
2 Einstellungen 2.5.4 Einstellung der Kameraoperationen [Kamera] Auf der “Bild/Audio”-Seite das [Kamera]-Register anklicken. (®Seite 63, Seite 64) Hier erfolgt die Einstellung der Kameraoperationen. WICHTIG • Diese Funktion ist verfügbar, wenn eine Einstellung für “Bild-Digitalisierung” ausgewählt wird, die 4fach PTZ oder 1fach PTZ enthält. (®Seite 12) Besonders die folgenden Optionen können für die “Bild-Digitalisierung”...
Seite 122 2 Einstellungen Anmerkung • Diese Funktion kann auch dazu genutzt werden, die Kamera bei der Einschaltung automatisch auf einen speziellen Modus einzustellen. • Die Selbstrückführung funktioniert auch bei Anzeige des Setupmenüs. • Wird 1fach PTZ angezeigt, wird die Presetposition 1 für die Ausgangsposition verwendet. Wird 4fach PTZ angezeigt, werden die Presetpositionen 1, 2, 3 und 4 für die Ausgangspositionen der entsprechenden Anzeigen (1, 2, 3 und 4) verwendet.
Seite 122 2 Einstellungen Anmerkung • Diese Funktion kann auch dazu genutzt werden, die Kamera bei der Einschaltung automatisch auf einen speziellen Modus einzustellen. • Die Selbstrückführung funktioniert auch bei Anzeige des Setupmenüs. • Wird 1fach PTZ angezeigt, wird die Presetposition 1 für die Ausgangsposition verwendet. Wird 4fach PTZ angezeigt, werden die Presetpositionen 1, 2, 3 und 4 für die Ausgangspositionen der entsprechenden Anzeigen (1, 2, 3 und 4) verwendet.
Seite 123: Einstellungen Für Bildeinst., Auflagemaß Presetpositionen, Privatzone Und Viqs [Bild/Position]
2 Einstellungen 2.5.5 Einstellungen für Bildeinst., Auflagemaß X4571 X4171 X4170 Presetpositionen, Privatzone und VIQS [Bild/Position] Auf der “Bild/Audio”-Seite das [Bild/Position]-Register anklicken. (®Seite 63, Seite 64) Anklicken der jedem Posten zugeordneten [Setup>>]-Taste bringt ein Detailmenü in einem neuen Fenster zur Anzeige. Während der Detaileinstellungen können die auf dem [Bild/Position]-Register angezeigtern Bilder überwacht werden.
Seite 123: Einstellungen Für Bildeinst., Auflagemaß Presetpositionen, Privatzone Und Viqs [Bild/Position]
2 Einstellungen 2.5.5 Einstellungen für Bildeinst., Auflagemaß X4571 X4171 X4170 Presetpositionen, Privatzone und VIQS [Bild/Position] Auf der “Bild/Audio”-Seite das [Bild/Position]-Register anklicken. (®Seite 63, Seite 64) Anklicken der jedem Posten zugeordneten [Setup>>]-Taste bringt ein Detailmenü in einem neuen Fenster zur Anzeige. Während der Detaileinstellungen können die auf dem [Bild/Position]-Register angezeigtern Bilder überwacht werden.
Seite 124: Einstellung Der Bildqualität (Setupmenü "Bildeinst.")
2 Einstellungen 2.5.5.1 Einstellung der Bildqualität (Setupmenü “Bildeinst.”) Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “Bildeinst.” anklicken. (®Seite 123) Die die Bildqualität betreffenden Einstellungen können vorgenommen werden, wobei das Setupmenü in einem neuen Fenster angezeigt wird. Neu eingestellte Werte werden auf das gerade auf dem [Bild/Position]-Register angezeigte Bild angewendet.
Seite 124: Einstellung Der Bildqualität (Setupmenü "Bildeinst.")
2 Einstellungen 2.5.5.1 Einstellung der Bildqualität (Setupmenü “Bildeinst.”) Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “Bildeinst.” anklicken. (®Seite 123) Die die Bildqualität betreffenden Einstellungen können vorgenommen werden, wobei das Setupmenü in einem neuen Fenster angezeigt wird. Neu eingestellte Werte werden auf das gerade auf dem [Bild/Position]-Register angezeigte Bild angewendet.
Seite 125: Funktion Super Dynamic
2 Einstellungen X4571 X4171 X4170 [Ebene] Stellen Sie die Super-Dynamic-Ebene (SD) ein. Wenn Sie den Schieberegler in die Richtung “+” schieben, kann ein Motiv mit hohem Kontrast ohne Überbelichtung oder Unterbelichtung erfasst werden. Wenn Sie den Schieberegler in die Richtung “-” schieben, können die Bildbestandteile mit mittlerer Helligkeit mit hoher Abstufung erfasst werden.
Seite 125: Funktion Super Dynamic
2 Einstellungen X4571 X4171 X4170 [Ebene] Stellen Sie die Super-Dynamic-Ebene (SD) ein. Wenn Sie den Schieberegler in die Richtung “+” schieben, kann ein Motiv mit hohem Kontrast ohne Überbelichtung oder Unterbelichtung erfasst werden. Wenn Sie den Schieberegler in die Richtung “-” schieben, können die Bildbestandteile mit mittlerer Helligkeit mit hoher Abstufung erfasst werden.
Seite 126: Lichtregelung
2 Einstellungen [BLC/ HLC] Wählen Sie eine der folgenden Optionen. Wenn “Super Dynamic(SD)” auf “An” oder “Intelligente Autom.” auf “An” steht, ist diese Einstellung nicht verfügbar. • Gegenlichtkompensation(BLC): Aktiviert die Funktion zur Gegenlichtkompensation(BLC). • HLC (Highlight Compensation): Aktiviert die Funktion zur HLC (Highlight Compensation). Die Funktion zur Highlightkompensation begrenzt die Überbelichtung von Motiven, die durch helles Licht (wie zum Beispiel von Fahrzeugscheinwerfern) in der Nacht verursacht wird.
Seite 126: Lichtregelung
2 Einstellungen [BLC/ HLC] Wählen Sie eine der folgenden Optionen. Wenn “Super Dynamic(SD)” auf “An” oder “Intelligente Autom.” auf “An” steht, ist diese Einstellung nicht verfügbar. • Gegenlichtkompensation(BLC): Aktiviert die Funktion zur Gegenlichtkompensation(BLC). • HLC (Highlight Compensation): Aktiviert die Funktion zur HLC (Highlight Compensation). Die Funktion zur Highlightkompensation begrenzt die Überbelichtung von Motiven, die durch helles Licht (wie zum Beispiel von Fahrzeugscheinwerfern) in der Nacht verursacht wird.
Seite 127 2 Einstellungen [Helligkeit] Die Helligkeit einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird das Bild heller. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird das Bild dunkler. Mit der [Rücksetz]-Taste kann die Helligkeitseinstellung auf die Vorgabe zurückgesetzt werden. •...
Seite 127 2 Einstellungen [Helligkeit] Die Helligkeit einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird das Bild heller. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird das Bild dunkler. Mit der [Rücksetz]-Taste kann die Helligkeitseinstellung auf die Vorgabe zurückgesetzt werden. •...
Seite 128 2 Einstellungen • Auto 2(Infrarotlicht An): Die Kamera schaltet in Abhängigkeit von der Bildhelligkeit (Beleuchtungsstärke) automatisch zwischen dem Farb- und Schwarz-Weiß-Modus um. Geeignet für Nachtaufnahmen mit Licht im nahen Infrarotbereich. • Auto 3 (SCC): Wählen, wenn der Farbmodus auch bei schwächeren Lichtverhältnissen beibehalten werden soll.
Seite 128 2 Einstellungen • Auto 2(Infrarotlicht An): Die Kamera schaltet in Abhängigkeit von der Bildhelligkeit (Beleuchtungsstärke) automatisch zwischen dem Farb- und Schwarz-Weiß-Modus um. Geeignet für Nachtaufnahmen mit Licht im nahen Infrarotbereich. • Auto 3 (SCC): Wählen, wenn der Farbmodus auch bei schwächeren Lichtverhältnissen beibehalten werden soll.
Seite 129: Weißabgleich
2 Einstellungen • Je nach der Montageposition erscheint Überbelichtung im peripheren Bereich auf dem Bildschirm. Wählen Sie in diesem Fall “Aus” für die “Periphere intensitätskontrolle”. [Tag/Nacht(elektrisch)] S4150 X4171 X4170 Einen der folgenden Parameter für die Umschaltung zwischen Farb- und Schwarzweiß-Modus wählen: •...
Seite 129: Weißabgleich
2 Einstellungen • Je nach der Montageposition erscheint Überbelichtung im peripheren Bereich auf dem Bildschirm. Wählen Sie in diesem Fall “Aus” für die “Periphere intensitätskontrolle”. [Tag/Nacht(elektrisch)] S4150 X4171 X4170 Einen der folgenden Parameter für die Umschaltung zwischen Farb- und Schwarzweiß-Modus wählen: •...
Seite 130 2 Einstellungen [Blauverstärkung] Passt den Blauanteil des Bildes an. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird die blaue Farbe intensiver. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird die blaue Farbe weniger intensiv. Mit der [Rücksetz]-Taste können die Farben auf die Vorgaben zurückgesetzt werden.
Seite 130 2 Einstellungen [Blauverstärkung] Passt den Blauanteil des Bildes an. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird die blaue Farbe intensiver. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird die blaue Farbe weniger intensiv. Mit der [Rücksetz]-Taste können die Farben auf die Vorgaben zurückgesetzt werden.
Seite 131: Detaileinstellungen
2 Einstellungen Detaileinstellungen [Autom. Kontrasteinstellung] Wählen Sie An/Aus(Manuell), um festzulegen, ob die Funktion zur automatischen Kontrasteinstellung aktiviert wird oder nicht. An: Aktiviert die Funktion zur automatischen Kontrasteinstellung. Aus: Beendet die Funktion zur automatischen Kontrasteinstellung. • Vorgabe: An Anmerkung • Wenn “Intelligente Autom.” auf “An” steht, ist diese Einstellung nicht verfügbar. [Kontrastebene] Die Kontrastebene einstellen.
Seite 131: Detaileinstellungen
2 Einstellungen Detaileinstellungen [Autom. Kontrasteinstellung] Wählen Sie An/Aus(Manuell), um festzulegen, ob die Funktion zur automatischen Kontrasteinstellung aktiviert wird oder nicht. An: Aktiviert die Funktion zur automatischen Kontrasteinstellung. Aus: Beendet die Funktion zur automatischen Kontrasteinstellung. • Vorgabe: An Anmerkung • Wenn “Intelligente Autom.” auf “An” steht, ist diese Einstellung nicht verfügbar. [Kontrastebene] Die Kontrastebene einstellen.
Seite 132 2 Einstellungen [Adaptive Highlight-Dehnung] Die Helligkeit der hellen Bildbereiche einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, werden die dunklen Bildbereiche heller. Wenn Sie den Schieberegler in die Richtung “+” schieben, werden die dunklen Bildbereiche heller. Mit der [Rücksetz]-Taste kann die Einstellung auf die Vorgabe zurückgesetzt werden. •...
Seite 132 2 Einstellungen [Adaptive Highlight-Dehnung] Die Helligkeit der hellen Bildbereiche einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, werden die dunklen Bildbereiche heller. Wenn Sie den Schieberegler in die Richtung “+” schieben, werden die dunklen Bildbereiche heller. Mit der [Rücksetz]-Taste kann die Einstellung auf die Vorgabe zurückgesetzt werden. •...
Seite 133: Szenenregistrierung
2 Einstellungen [DNR] Die digitale Rauschunterdrückung wird automatisch zugeschaltet, wenn bei schwacher Beleuchtung Bildrauschen auftritt. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird der Rauschminderungseffekt verstärkt. Dadurch können viele Bildschatten auftreten. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird der Rauschminderungseffekt abgeschwächt. Dadurch treten weniger Bildschatten auf.
Seite 133: Szenenregistrierung
2 Einstellungen [DNR] Die digitale Rauschunterdrückung wird automatisch zugeschaltet, wenn bei schwacher Beleuchtung Bildrauschen auftritt. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird der Rauschminderungseffekt verstärkt. Dadurch können viele Bildschatten auftreten. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird der Rauschminderungseffekt abgeschwächt. Dadurch treten weniger Bildschatten auf.
Seite 134 2 Einstellungen Das Setupmenü “Bildeinst.” aufrufen. (®Seite 123) Klicken Sie auf “+” an der linken Seite von “Super Dynamic(SD)”, um das SD-Detailmenü anzuzeigen. Bedienungsanleitung...
Seite 134 2 Einstellungen Das Setupmenü “Bildeinst.” aufrufen. (®Seite 123) Klicken Sie auf “+” an der linken Seite von “Super Dynamic(SD)”, um das SD-Detailmenü anzuzeigen. Bedienungsanleitung...
Seite 135 2 Einstellungen Die [Start]-Taste neben “Maskenbereich” anklicken. → Das Bild auf dem [Bild/Position]-Register wird in einem Rahmen in 144 Segmente (12´12) unterteilt angezeigt. Anmerkung • Für die Festlegung von Masken werden Fischaugenbilder verwendet, ungeachtet der eingestellten “Bild-Digitalisierung”. Bedienungsanleitung...
Seite 135 2 Einstellungen Die [Start]-Taste neben “Maskenbereich” anklicken. → Das Bild auf dem [Bild/Position]-Register wird in einem Rahmen in 144 Segmente (12´12) unterteilt angezeigt. Anmerkung • Für die Festlegung von Masken werden Fischaugenbilder verwendet, ungeachtet der eingestellten “Bild-Digitalisierung”. Bedienungsanleitung...
Seite 136 2 Einstellungen Die Segmente anklicken, die maskiert werden sollen. → Die angeklickten Segmente werden maskiert und erscheinen nun weiß. Die Maskierung kann durch erneutes Anklicken aufgehoben werden. Nach der Maskierung auf die [Ende]-Taste klicken. → Der das Bild auf dem [Bild/Position]-Register umgebende Rahmen verschwindet. WICHTIG •...
Seite 136 2 Einstellungen Die Segmente anklicken, die maskiert werden sollen. → Die angeklickten Segmente werden maskiert und erscheinen nun weiß. Die Maskierung kann durch erneutes Anklicken aufgehoben werden. Nach der Maskierung auf die [Ende]-Taste klicken. → Der das Bild auf dem [Bild/Position]-Register umgebende Rahmen verschwindet. WICHTIG •...
Seite 137: Auflagemaß Einstellen
2 Einstellungen 2.5.5.3 Auflagemaß einstellen X4571 X4171 X4170 Klicken Sie die [Setup>>]-Taste von “Auflagemaß” auf dem [Bild/Position]-Register der Seite “Bild/Audio” “Bild” an. (®Seite 123) X4571 X4171 X4170 Einstellung des Auflagemaßes Das Auflagemaß kann durch Verschieben des MOS-Bildsensors der Kamera passend eingestellt werden. [Fokus] Das Auflagemaß...
Seite 137: Auflagemaß Einstellen
2 Einstellungen 2.5.5.3 Auflagemaß einstellen X4571 X4171 X4170 Klicken Sie die [Setup>>]-Taste von “Auflagemaß” auf dem [Bild/Position]-Register der Seite “Bild/Audio” “Bild” an. (®Seite 123) X4571 X4171 X4170 Einstellung des Auflagemaßes Das Auflagemaß kann durch Verschieben des MOS-Bildsensors der Kamera passend eingestellt werden. [Fokus] Das Auflagemaß...
Seite 138 2 Einstellungen [Fokusbereich-Einstellung] Wenn Sie das Auflagemaß ausführen, können Sie diesen Rahmen verwenden, um das Motiv auf der Anzeige anzugeben, auf das der Fokus eingestellt werden soll. Sofern nicht anders angegeben, stellen Sie den Fokus auf das Motiv im mittleren Bereich der Anzeige ein. •...
Seite 139: Konfigurieren Der Presetpositionen (Presetposition-Setup-Menü)
2 Einstellungen • Fest: Fixiert das Auflagemaß auf die bei der manuellen oder automatischen Einstellung bestimmte Position. • Vorgabe: Preset WICHTIG • Wenn “Autom.” ausgewählt ist und das Auflagemaß nicht automatisch eingestellt werden kann, wenn Sie zwischen dem Farbmodus und Schwarz-Weiß-Modus umschalten, wählen Sie “Preset” oder “Fest”...
Seite 140: Abspeichern Von Presetpositionen
2 Einstellungen 4fach PTZ/ 1fach PTZ/ Fischauge + 4fach PTZ/ 4fach-Stream Anmerkung • Es können maximal 16 Positionen für die “Presetposition” festgelegt werden. • Wenn 4fach PTZ, Fischauge + 4fach PTZ oder 4fach-Stream für “Bild-Digitalisierung” ausgewählt ist, werden Bilder als 4fach PTZ-Bilder registriert. Dabei werden die Presetpositonen der 4 Bereiche gleichzeitig registriert.
Seite 141: Konfigurieren Der Presetpositionen (Anfangspositions-Setup-Menü)
2 Einstellungen Wenn die angewählte Nummer bereits abgespeichert wurde, fährt die Kamera in die gewählte Position. Bewegen Sie die Bildposition in die gewünschte Richtung. • Die Anzeigeposition der Bilder kann von der Fischaugenanzeige aus geändert werden. Geben Sie zur Anzeige der Preset-ID auf der “Live”-Seite den gewünschten Positionstitel ein. Für 4fach PTZ-Bilder können 4 Positionstitel konfiguriert werden.
Seite 142: Für Panoramabilder
2 Einstellungen Wenn die “Bild-Digitalisierung” wie folgt eingestellt ist, kann die Anfangsposition eingestellt werden. Doppelpanorama/ Panorama/ Fischauge + Doppelpanorama/ Fischauge + Panorama WICHTIG • VMD ist während der Anzeige des Anfangspositions-Setup-Menü deaktiviert. Schließen Sie nach Abschluss der Einstellungen das Anfangspositions-Setup-Menü. •...
Seite 143: Für Doppelpanoramabilder
2 Einstellungen Für Doppelpanoramabilder [Positionsabgleich]-Tasten • : Bilder werden um 1° nach links verschoben angezeigt. Die oberen und unteren Panoramabilder rücken zusammen. • : Bilder werden um 1° nach rechts verschoben angezeigt. Die oberen und unteren Panoramabilder rücken zusammen. • : Verschiebt Bilder nach oben.
Seite 144: Einstellung Von Privatzonen (Setupmenü "Privatzone")
2 Einstellungen 2.5.5.6 Einstellung von Privatzonen (Setupmenü “Privatzone”) Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “Privatzone” anklicken. (®Seite 123) Bereiche, die auf dem Überwachungsbildschirm nicht angezeigt werden sollen, können als Privatzonen festgelegt und von der Anzeige ausgeschlossen werden. Bis zu 8 Privatzonen können festgelegt werden. Anmerkung •...
Seite 145 2 Einstellungen [Löschen]-Taste Die [Löschen]-Taste unter der zu löschenden Zone anklicken. [Schließen]-Taste Durch Anklicken dieser Taste das Setupmenü “Privatzone” schließen. WICHTIG • Nach der Konfiguration der Privatzone kann sich die Privatzone aus der Ausrichtung bewegen, wenn die Einstellung für “Bild-Digitalisierung” des [Bild]-Tab oder “Höhenverkehrt” des [Allgemeines]-Tab geändert wird.
Seite 146: Viqs-Einstellungen
2 Einstellungen 2.5.5.7 VIQS-Einstellungen Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “VIQS” anklicken. (®Seite 123) VIQS ist die Abkürzung für Variable Image Quality on Specified area (Bereich für variierbare Bildqualität) und ermöglicht es, die Bildqualität innerhalb eines vorgegebenen Bereichs zu ändern. Die Bildqualität kann innerhalb eines vorgegebenen Aufnahmebereichs (Bild) angehoben werden.
Seite 147 2 Einstellungen Anmerkung • Die VIQS-Einstellung ist nur dann wählbar, wenn ein Fischauge-Modus für “2 Monitor” oder “Fischauge” für “Bild-Digitalisierung” gewählt ist. [Bereich] Der erste in einem Bild definierte VIQS-Bereich wird als Bereich 1 abgespeichert. (Darauf folgend eingestellte Bereiche werden laufend nummeriert.) [Status] Mit “An”...
Seite 148 2 Einstellungen • Aus: VIQS-Bereich wird nicht eingerichtet. • Vorgabe: Aus [Löschen]-Taste Löscht den VIQS-Bereich. Zum Löschen des VIQS-Bereichs diese Taste anklicken. [Ebene] Hier wird der Bildqualitätsunterschied zwischen festgelegten und nicht festgelegten Bereichen konfiguriert. Je größer der Qualitätsunterschied, desto mehr wird die Bildqualität im nicht festgelegten Bereich reduziert. Auf diese Weise kann das Volumen der Bilddaten reduziert werden.
Seite 149: Einstellung Des Viqs-Bereichs
2 Einstellungen 2.5.5.8 Einstellung des VIQS-Bereichs Den VIQS-Bereich in den unten beschriebenen Schritten vorgeben. Den Bereich durch Ziehen der Maus auf dem Bildschirm festlegen (bis zu 8 Bereiche). → Der festgelegte Bereich wird “1(Weiß)” benannt und in einem Rahmen dargestellt. Die Bereiche werden mit 1 beginnend laufend nummeriert.
Seite 150 2 Einstellungen Die [Einst.]-Taste anklicken. → Die Einstellungen der Kamera werden aktualisiert. Die [Löschen]-Taste unter dem zu löschenden Bereich anklicken. Die [Prüfen]-Taste anklicken. → Das Bild (“Stream(1)” oder “Stream(2)”), dessen [Prüfen]-Taste angeklickt wurde, wird angezeigt. 3 Sekunden nach Öffnen eines neuen Fensters kann die aktuelle Ausgangsbitrate in Kombination mit dem festgelegten VIQS-Bereich überprüft werden.
Seite 151: Konfigurieren Sie Die Einstellungen, Die Zu [Audio] Gehören
2 Einstellungen 2.5.6 Konfigurieren Sie die Einstellungen, die zu [Audio] gehören S4550 S4150 X4571 X4171 Auf der “Bild/Audio”-Seite das [Audio]-Register anklicken. (®Seite 63, Seite 64) Die Toneinstellungen erfolgen auf dieser Seite. Anmerkung • Bild und Ton sind nicht synchronisiert. Deshalb kann es zuweilen zu Synchronabweichungen zwischen Bild und Ton kommen.
Seite 152 2 Einstellungen [Mikrofon-Eingangslautstärke] Die Lautstärke für den Eingang der Kamera festlegen. Diese Einstellung wird als Lautstärke verwendet, wenn Sie den Ton auf einem PC (Mikrofoneingang zum PC) wiedergeben, und als Lautstärke während der “Audioaufzeichnung”. • Mikrofon Hoch/Mikrofon Mittel/Mikrofon Niedrig: Legen Sie die Lautstärke fest, wenn über ein Mikrofon Audio in die Kamera eingespeist wird.
Seite 153 2 Einstellungen • Wenn Sie den “Audio-Ausgang” auf “Monitor” eingestellt haben, können Sie den “Audioübertragungsmodus” nur auf “Aus” oder “Mikrofoneingang (Zum PC)” einstellen. • “Audioaufzeichnung” ist nicht verfügbar, wenn für den “Audioübertragungsmodus” die Option “Interaktiv(Halb-Duplex)” ausgewählt ist. [Mikrofon-Eingangsintervall (Kamera zum PC)] Das Intervall für den Audioempfang wählen.
Seite 154 2 Einstellungen Anmerkung • Die unter “Audio-Ausgangsport(PC zur Kamera)” eingegebene Portnummer wird nur dann benötigt, wenn “Verbindungsart” (®Seite 119) auf “Unicast-Port (MANUELL)” steht. Wenn “Stream-Übertragung” (®Seite 115) auf “Aus” steht oder “Verbindungsart” auf “Unicast-Port (AUTO)” oder “Multicast”, ist die Eingabe der Sende-Portnummer nicht erforderlich. Live-Seite [Audio Eingang Codierformat] Wählen Sie auf der Seite “Live”...
Seite 155: Einstellung Des Multibildschirms [Mehrfachbildschirm]
2 Einstellungen 2.6 Einstellung des Multibildschirms [Mehrfachbild- schirm] Kameras, deren Bilder im Mehrfachbildformat angezeigt werden sollen, können auf der “Mehrfachbildschirm”-Seite registriert werden. (®Seite 63, Seite 64) [IP-Adresse] Die IP-Adresse oder den Hostnamen der Kamera, deren Bilder im Mehrfachbildformat angezeigt werden sollen, eingeben.
Seite 156 Weiterführende Informationen über “Network Camera Recorder with Viewer Software Lite”, das für das Betrachten der Bilder für verschiedene Kameras geeignet ist, finden Sie auf unserer Website (https://security.panasonic.com/support/info/). • Wenn der Hostname angewendet wird, müssen die DNS-Server-Einstellungen für den zur Darstellung im Mehrfachbildformat verwendeten PC vorgenommen werden.
Seite 157: Alarmeinstellungen [Alarm]
2 Einstellungen 2.7 Alarmeinstellungen [Alarm] Den Alarmfall betreffende Einstellungen wie die im Alarmfall durchzuführende Alarmoperation oder Alarmbilder, VMD-Bereiche und Alarmbenachrichtigung erfolgen auf dieser Seite. Die Seite “Alarm” enthält die Registerkarten [Alarm], [VMD-Bereich] und [Benachrichtigung]. 2.7.1 Einstellung der Alarmoperationen [Alarm] Auf der “Alarm”-Seite das [Alarm]-Register anklicken. (®Seite 63, Seite 64) Die Einstellung der Alarmoperationen erfolgt in diesem Abschnitt.
Seite 158 Anklicken von “VMD >>” bringt das [VMD-Bereich]-Register auf der Seite “Alarm” zur Anzeige. (®Seite 173) [Befehlsalarm] Durch Wahl von “An” oder “Aus” den Empfang von Befehlsalarm aktivieren bzw. deaktivieren. Mittels Befehlsalarm werden Alarmvorfälle bei den anderen Kameras über das Panasonic-Alarmprotokoll gemeldet. Bei Wahl von “An” werden sich über mehrere Kameras erstreckende Alarmoperationen durchgeführt.
Seite 159: Die Einstellungen Zum Ausgangs-Anschluss [Alarm] Konfigurieren
2 Einstellungen • Vorgabe: 5s Anmerkung • Die Alarm-Deaktivierungszeit kann für die einzelnen Alarmarten getrennt festgelegt werden. Dies bedeutet z.B., dass innerhalb einer Zeitspanne, in der kein Befehlsalarm erfolgen soll, VMD-Alarm erfolgen kann. 2.7.2 Die Einstellungen zum Ausgangs-Anschluss [Alarm] konfi- gurieren S4550 S4150...
Seite 160: Ändern Der Aux-Benennung [Alarm]
2 Einstellungen • Die Fehler für den Ausgangs-Anschluss und die SD-Speicherkarte verwenden den gleichen Ausgangs-Anschluss. • Ein Signal wird an den Ausgangs-Anschluss ausgegeben, wenn entweder ein Alarm oder eine Warnung zur SD-Speicherkarte auftritt. • Wenn eine Warnung zur SD-Speicherkarte erkannt wurde, blinkt die Taste [Alarmanzeige] auf der “Live”-Seite.
Seite 161: Einstellung Von Kameraoperationen Im Alarmfall [Alarm]
2 Einstellungen AUX-Titel [AUX (max. 10 Zeichen)] Auf der “Live”-Seite eine Bezeichnung für “AUX” eingeben. • Nicht verfügbare Zeichen: " & • Vorgabe: AUX [Öffnen (max. 5 Zeichen)] Auf der “Live”-Seite eine Bezeichnung für “Open” unter “AUX” eingeben. • Nicht verfügbare Zeichen: " & •...
Seite 162: Einstellung Der Bildqualität In Verbindung Mit Alarmoperationen
SD-Speicherkarte im Alarmfall konfiguriert werden können. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 166) [Panasonic-Alarmprotokoll] Mit “Benachrichtigung über Panasonic-Alarmprotokoll >>” das Setupmenü aufrufen, in dem die Einstellungen zum Versenden von Benachrichtigungen über Panasonic-Alarmprotokoll im Alarmfall konfiguriert werden können. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 167) [HTTP-Alarmnachricht] Mit “HTTP-Alarmnachricht >>”...
Seite 163: Einstellungen Für E-Mail-Benachrichtigung Im Alarmfall
2 Einstellungen 2.7.4.2 Einstellungen für E-Mail-Benachrichtigung im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “E-Mail-Server >>” klicken. (®Seite 161) Bedienungsanleitung...
Seite 164 2 Einstellungen WICHTIG • Bei Wahl von “4fach-Stream” für “Bild-Digitalisierung” ist das Anhängen von Bildern an E-Mail-Benachrichtigungen nicht möglich. Siehe Seite 194 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 165 2 Einstellungen 2.7.4.3 Einstellungen für FTP-Übertragung von Alarmbildern Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “FTP >>” klicken. (®Seite 161) Anmerkung • Bei Wahl von “4fach-Stream” für “Bild-Digitalisierung” ist die FTP-Übertragung nicht verfügbar. Siehe Seite 199 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 166: Einstellungen Für Die Aufzeichnung Auf Sd-Speicherkarte Im Alarmfall
2 Einstellungen 2.7.4.4 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “SD-Speicherkarte >>” klicken. (®Seite 161) Siehe Seite 95 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 167: Einstellungen Für Die Benachrichtigung Über Panasonic-Alarmprotokoll Im Alarmfall
2 Einstellungen 2.7.4.5 Einstellungen für die Benachrichtigung über Panasonic-Alarm- protokoll im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “Benachrichtigung über Panasonic-Alarmprotokoll >>” klicken. (®Seite 161) Siehe Seite 176 zu Einzelheiten über die Konfigurierung dieser Einstellungen.
Seite 168: Einstellung Von Kameraoperationen Im Alarmfall In Verbindung Mit Alarmoperationen
2 Einstellungen 2.7.4.6 Einstellungen für die HTTP-Alarmnachricht im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “HTTP-Alarmnachricht >>” klicken. (®Seite 161) Siehe Seite 178 zu Einzelheiten über die Konfigurierung dieser Einstellungen. 2.7.4.7 Einstellung von Kameraoperationen im Alarmfall in Verbindung mit Alarmoperationen Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm”...
Seite 169: Vmd-Einstellungen [Vmd-Bereich]
2 Einstellungen [Schnittstellenalarm 1] S4550 S4150 X4571 X4171 Eine der folgenden Operationen für den Fall Schnittstellenalarm 1 wählen. • Aus: Bei Erfassung von Schnittstellenalarm 1 erfolgt keine Operation. • (4fach PTZ) [1-4]/[5-8]/[9-12]/[13-16]: Bei 4fach-PTZ werden alle 4 Bildsegmente auf ihre Presetpositionen geschaltet.
Seite 170 2 Einstellungen • Abhängig von der Netzwerkumgebung kann die Benachrichtigung verspätet eingehen, auch wenn auf der Seite “Allgemeines” (®Seite 87), [Allgemeines]-Register, der Posten “Statusaktualisierung” auf “Echtzeit” steht. • Eine Änderung der “Bild-Digitalisierung” in der Registerkarte [Bild] nach der Festlegung des VMD-Bereichs kann eine Verschiebung des VMD-Bereichs zur Folge haben.
Seite 171 2 Einstellungen • Die Bewegungsmeldefunktion ist nicht speziell zur Verhütung von Diebstahl, Brand usw. bestimmt. Für eventuelle Unfälle oder Schäden wird keinerlei Haftung übernommen. [Bereich] Der erste in einem Bild definierte VMD-Bereich wird als Bereich 1 abgespeichert. (Darauf folgend eingestellte Bereiche werden laufend nummeriert.) Bedienungsanleitung...
Seite 172: Zusätzliche Vmd-Info
Zusätzliche VMD-Info [Zusätzliche Info] Mit “An” oder “Aus” das Hinzufügen zusätzlicher VMD-Informationen zu den eingeblendeten Bilddaten aktivieren bzw. deaktivieren. VMD-Informationen können mit bestimmten Netzwerk-Diskrekordern von Panasonic durchsucht werden. Zu Einzelheiten über Funktionen und Einstellung siehe die Bedienungsanleitung der angeschlossenen Geräte. Bedienungsanleitung...
Seite 173: Einstellung Von Vmd-Bereichen [Vmd-Bereich]
2 Einstellungen • Vorgabe: Aus 2.7.6 Einstellung von VMD-Bereichen [VMD-Bereich] Bereiche einrichten, in denen die VMD-Funktion aktiviert werden soll. WICHTIG • Bei einer Einstellungsänderung im Setup-Menü wird kein Alarm erkannt. Nachdem das Setup abgeschlossen ist, schließen Sie das Setup-Menü. Bedienungsanleitung...
Seite 174 2 Einstellungen Zum Einrichten von Bewegungserkennungsbereichen die Maus über den Bildschirm ziehen. → Der umrissene Bereich wird als VMD-Bereich “1(Weiß)” festgelegt und in einem Rahmen dargestellt. Bei Einstellung von 2 - 4 VMD-Bereichen werden diese laufend nummeriert. Jeder Bereich wird in einem andersfarbigen Rahmen dargestellt.
Seite 175: Einstellungen Für Die Alarmbenachrichtigung [Benachrichtigung]
Hiermit werden die neuen Einstellungen gültig. 2.7.7 Einstellungen für die Alarmbenachrichtigung [Benachrichti- gung] Auf der “Alarm”-Seite das [Benachrichtigung]-Register anklicken. (®Seite 63, Seite 64) In diesem Abschnitt können die Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll und die HTTP-Alarmnachricht konfiguriert werden. Bedienungsanleitung...
Seite 176: Einstellungen Für Das Panasonic-Alarmprotokoll
2 Einstellungen 2.7.7.1 Einstellungen für das Panasonic-Alarmprotokoll Benachrichtigung über Panasonic-Alarmprotokoll [Panasonic-Alarmprotokoll] Mit “An” oder “Aus” die Benachrichtigung über Panasonic-Alarmprotokoll gemäß der unten beschriebenen Einstellung unter “Benachrichtigungsadresse”, Ankreuzfelder “Alarm” und “Diag.” aktivieren bzw. deaktivieren. – Im Alarmfall (“Alarm”) – Bei Eingang einer Benachrichtigung über die Restkapazität der SD-Speicherkarte (“Diag.”) –...
Seite 177 Bei Wahl von “An” wird der Alarmvorfall den registrierten IP-Adressen der Bestimmungsserver in numerischer Reihenfolge gemeldet (zuerst IP-Adresse 1, zuletzt IP-Adresse 8). [Zusätzl. Alarmdaten] Mit An oder Aus die Benachrichtigung über Panasonic-Alarmprotokoll von Bereich-Nummern, in denen VMD-Alarm erkannt wurde, aktivieren bzw. deaktivieren. •...
Seite 178 2 Einstellungen WICHTIG • Bei Eingabe des Hostnamens für die “Bestimmungs-Serveradresse” müssen die DNS-Einstellungen auf dem [Netzwerk]-Register der “Netzwerk”-Seite durchgeführt werden. (®Seite 189) • Sicherstellen, dass die IP-Bestimmungsadressen korrekt registriert worden sind. Wenn eine registrierte Bestimmungsadresse ungültig ist, kann an diese keine Benachrichtigung erfolgen. 2.7.7.2 Einstellungen für die HTTP-Alarmnachricht HTTP-Alarmnachricht [Adresse 1] - [Adresse 5]...
Seite 179 2 Einstellungen [Benutzername] Einen Benutzernamen (Login-Namen) für den Zugriff auf den HTTP-Server eingeben. • Zulässige Zeichenanzahl: 0 - 63 Zeichen • Zulässige Zeichenanzahl: " & : ; \ [Passwort] Ein Passwort für den Zugriff auf den HTTP-Server eingeben. • Zulässige Zeichenanzahl: 0 - 63 Zeichen •...
Seite 180 2 Einstellungen 2.8 Authentifizierungseinstellungen [Benutzerverw.] Die die Authentifizierung betreffenden Einstellungen wie Kamera-Zugriffskontrolle für Benutzer und PCs über einen PC oder ein Handy/mobiles Endgerät erfolgen auf der Seite “Benutzerverw.”. Die Seite “Benutzerverw.” enthält die 4 Registerkarten; [Benutzer-Auth.], [Host-Auth.], [IEEE 802.1X] und [Datenverschlüsselung].
Seite 181 2 Einstellungen Anmerkung • Falls die Benutzer-Authentifizierung über dieselbe IP-Adresse (PC) innerhalb von 30 Sekunden 8-mal misslingt (Authentifizierungsfehler), wird der Zugriff auf das Gerät für eine bestimmte Dauer verweigert. [Benutzer-Auth.] Mit “An” oder “Aus” die Benutzer-Authentifizierung aktivieren bzw. deaktivieren. • Vorgabe: An Bedienungsanleitung...
Seite 182 2 Einstellungen [Gastbenutzer] Festlegen, ob Gastbenutzer zulässig sind oder nicht. Wenn Sie “Anwenden” auswählen, können Sie festlegen, welche Funktionen für die Gastbenutzer, die die Benutzer-Authentifizierung nicht abgeschlossen haben, verfügbar oder nicht verfügbar sind. • Vorgabe: Nicht anwenden [Authentifizierung] Das Benutzer-Authentifizierungsverfahren einstellen. •...
Seite 183 2 Einstellungen • 2. Kamerasteuer: Die Steuerung der Kamera ist zugelassen. Die für die “Berechtigungsebene” ausgewählten Funktionen können ausgeführt werden. • 3. Nur Live: Die Anzeige der Live-Ansicht ist zugelassen. Die für die “Berechtigungsebene” ausgewählten Funktionen können ausgeführt werden. • Vorgabe: 3.
Seite 184 2 Einstellungen Helligkeit Zugriffsberechtigung für die Einstellung der Helligkeit (®Seite 25) Zugriffsberechtigung für die AUX-Einstellung (®Seite 25) S4550 S4150 X4571 X4171 2.8.2 Einstellung der Host-Authentifizierung [Host-Auth.] Auf der “Benutzerverw.”-Seite das [Host-Auth.]-Register anklicken. (®Seite 63, Seite 64) Einstellungen zur Einschränkung der Zugriffsrechte der PCs (IP-Adresse) auf die Kamera können auf dieser Seite erfolgen.
Seite 185 2 Einstellungen Siehe Seite 180 zu Einzelheiten über Berechtigungsebenen. • Vorgabe: 3. Nur Live [Host-Prüfung] In dem über “Host-Prüfung” zugänglichen Pull-Down-Menü kann ein registrierter Host angewählt und dessen IP-Adresse überprüft werden. Die registrierte IP-Adresse und deren Berechtigungsebene werden angezeigt. (Beispiel: 192.168.0.21 [1]) Zum Löschen eines registrierten Hosts die IP-Adresse anwählen und die dazugehörige [Löschen]-Taste anklicken.
Seite 186: Konfigurieren Sie Die Datenverschlüsselungseinstellungen [Datenverschlüsselung]
2 Einstellungen 2.8.4 Konfigurieren Sie die Datenverschlüsselungseinstellungen [Datenverschlüsselung] Klicken Sie auf [Datenverschlüsselung] auf der Seite “Benutzerverw.”. (®Für die Menüanzeige und die Bedienung siehe Seite 63, Seite 64) Die Einstellungen zur Datenverschlüsselung können in diesem Abschnitt konfiguriert werden. Klicken Sie auf die Markierung “+” an der linken Seite im Setup-Menü, um den entsprechenden Punkt zu erweitern und die Detaileinstellungen zu aktivieren.
Seite 187 2 Einstellungen Informationen zum Entschlüsselungswerkzeug finden Sie in der Datei “readme.txt”, die auf der beiliegenden CD-ROM oder unserer Webseite (https://security.panasonic.com/support/info/) vorhanden ist. • Wenn Sie die Datenverschlüsselung auf “An” einstellen, wird “Auffrischintervall : 1s” bis “Auffrischintervall: 60s” nicht im Pulldown-Menü “Auffrischintervall” auf dem Mehrfachbildschirm angezeigt.
Seite 188 2 Einstellungen den Audioton zu verschlüsseln, legen Sie [Datenverschlüsselung (als Batch ändern)] auf “An” fest und [Audio Eingang Codierformat] auf “AAC-LC”. • Für verschlüsselte MP4-Dateien und JPEG-Bilder können Sie das Entschlüsselungswerkzeug verwenden, um die Bilder zu bestätigen. • Wenn “4fach-Stream” für “Bild-Digitalisierung” ausgewählt ist, kann die Datenverschlüsselung nicht aktiviert werden.
Seite 189: Netzwerkeinstellungen [Netzwerk]
2 Einstellungen 2.9 Netzwerkeinstellungen [Netzwerk] Die Netzwerkeinstellungen erfolgen auf der “Netzwerk”-Seite. Über die “Netzwerk”-Seite sind die [Netzwerk]- und [Erweitert]-Register zugänglich. 2.9.1 Netzwerkeinstellungen [Netzwerk] Auf der “Netzwerk”-Seite das [Netzwerk]-Register anklicken. (®Seite 63, Seite 64) Für die Netzwerkeinstellungen werden folgende Informationen benötigt. Wenden Sie sich bitte an Ihren Netzwerk-Administrator oder Internet-Dienstanbieter.
Seite 190 2 Einstellungen IPv4-Netzwerk [Netzwerkeinstellungen] Ein Verfahren zum Einrichten der IP-Adresse wählen. • Statisch: Die IP-Adresse wird unter “IPv4-Adresse” manuell eingegeben. • DHCP: Die IP-Adresse wird mittels DHCP abgeleitet. • Autom.(AutoIP): Die IP-Adresse wird mittels DHCP abgeleitet. Wenn kein DHCP-Server verfügbar ist, wird die IP-Adresse automatisch zugeteilt.
Seite 191 2 Einstellungen IPv6-Netzwerk [Manuell] Mit “An” oder “Aus” die manuelle Einstellung der IP-Adresse für das IPv6-Netzwerk (IPv6-Adresse) aktivieren bzw. deaktivieren. • An: Manuelle Eingabe der IPv6-Adresse aktiviert. • Aus: Manuelle Eingabe der IPv6-Adresse deaktiviert. • Vorgabe: Aus [IPv6-Adresse] Wenn “Manuell” auf “An” steht, muss die IPv6-Adresse manuell eingegeben werden. Keine bereits vergebene Adresse eingeben.
Seite 192 Mit “nur 20Min.” bzw. “Immer anzeigen” die Dauer festlegen, für die die Netzwerkeinstellung mithilfe der Panasonic “IP Setting Software” ab Starten der Kamera zugelassen werden soll. • nur 20Min.: Für die Einstellung des Netzwerks mithilfe der Panasonic “IP Setting Software” sind 20 Minuten ab Starten der Kamera zulässig. •...
Seite 193: Erweiterte Netzwerkeinstellungen [Erweitert]
Private Adresse Browsers eingeben vv v .xxx.yyy .zzz 192.168.0.254 vv v .xxx.yyy .zzz:50000 vv v.xxx.yyy .zzz:50001 Adressenübersetzung mittels Portweiterleitung Internet vvv.xxx.yyy.zzz:50000 A 192.168.0.1:50000 (WAN) WV-S4150 Kabelmodem Private Adresse xDSL-Modem 192.168.0.1 Port-Nummer: 50000 Adressenübersetzung mittels Portweiterleitung vvv.xxx.yyy.zzz:50001 A 192.168.0.2:50001 WV-S4150 Private Adresse 192.168.0.2...
Seite 194: Einstellungen Zum Verschicken Von E-Mails
2 Einstellungen 2.9.2.1 Einstellungen zum Verschicken von E-Mails Bedienungsanleitung...
Seite 195 2 Einstellungen [E-Mail-Nachricht] Mit “An” oder “Aus” die Email-Benachrichtigung gemäß der unten beschriebenen Einstellung unter “Benachrichtigungsadresse”, Ankreuzfelder “Alarm” und “Diag.” aktivieren bzw. deaktivieren. – Im Alarmfall (“Alarm”) – Bei Eingang einer Benachrichtigung über die Restkapazität der SD-Speicherkarte (“Diag.”) – Wenn die SD-Speicherkarte voll ist (“Diag.”) –...
Seite 196 2 Einstellungen – Vorgabe: Keine Anmerkung • Erfragen Sie das Authentifizierungsverfahren zum Verschicken von E-Mails beim Administrator des Netzwerks. • Benutzername Einen Benutzernamen für den Zugriff auf den Server eingeben. – Zulässige Zeichenanzahl: 0 - 32 Zeichen – Zulässige Zeichenanzahl: " & : ; \ •...
Seite 197 2 Einstellungen Anmerkung • Wenn Sie das Feld Benachrichtigungsadresse [Diag.] ausgewählt haben, wird in der gesendeten Diagnose-E-Mail-Nachricht der Inhalt von [E-Mail-Betreffzeile] und [E-Mail-Nachrichteninhalt], der später festgelegt wird, nicht geändert. [E-Mail-Betreffzeile] Den Email-Betreff eingeben. • Zulässige Zeichenanzahl: 0 - 50 Zeichen •...
Seite 198: Beispiel Einer E-Mail-Nachricht
2 Einstellungen • Vorgabe: Klemme2 [Klemme 3 (bis zu 10 Zeichen)] S4550 S4150 X4571 X4171 Den Namen der verwendeten Klemme 3 in der Alarmursache des E-Mail-Nachrichteninhalts angeben. • Nicht verfügbare Zeichen: " & • Vorgabe: Klemme3 Beispiel einer E-Mail-Nachricht Eine E-Mail mit dem Kameratitel in der E-Mail-Betreffzeile und der Alarmursache/Eintrittszeit im E-Mail-Nachrichteninhalt Beispiel-E-Mail: Antragsteller: XXXXX...
Seite 199 2 Einstellungen 2.9.2.2 Einstellungen für FTP-Übertragung Anmerkung • Bei Wahl von “4fach-Stream” für “Bild-Digitalisierung” ist die FTP-Übertragung nicht verfügbar. [FTP-Alarmbildübertragung] Mit “An” oder “Aus” die Übertragung von Alarmbildern zum FTP-Server aktivieren bzw. deaktivieren. • Vorgabe: Aus [Verzeichnisname] Das Verzeichnis, in dem die Alarmbilder gespeichert werden sollen, eingeben. Zum Beispiel für das Verzeichnis “ALARM”...
Seite 200 2 Einstellungen [Dateiname] Den Dateinamen der zu einem FTP-Server zu übertragenden Alarmbilder eingeben. Der Dateiname wird wie folgt aufgebaut. Dateiname: [“Eingegebener Dateiname” + “Zeit und Datum (Jahr/ Monat/ Tag/ Stunde/ Minute/ Sekunde)”] + “laufende Nummer” • Zulässige Zeichenanzahl: 1 - 32 Zeichen •...
Seite 201 2 Einstellungen 1280x1280 1280x960 1280x720 800x600 Bild-Digi- 640x640 talisie- rung 640x360 320x320 QVGA 320x180 [Nachalarm] • Übertragungsintervall Ein Übertragungsintervall für die Alarmbildübertragung zum FTP-Server wählen. 0,1fps/ 0,2fps/ 0,33fps/ 0,5fps/ 1fps • Vorgabe: 1fps • Zahl der Alarmbilder Die Anzahl der zu übertragenden Alarmbilder wählen: 1Bild/ 2Bilder/ 3Bilder/ 4Bilder/ 5Bilder/ 6Bilder/ 7Bilder/ 8Bilder/ 9Bilder/ 10Bilder/ 20Bilder/ 30Bilder/ 50Bilder/ 100BilderBilder/ 200Bilder/ 300Bilder/ 500Bilder/ 1000Bilder/ 1500Bilder/ 2000Bilder/ 3000Bilder •...
Seite 202 2 Einstellungen • Nicht verfügbare Zeichen: " & ; • Vorgabe: Keine (leer) [Dateiname] Den Dateinamen (Name der zu übertragenden Bilddatei) eingeben und eine der folgenden Namensoptionen wählen. • Name m. Zeit/Datum: Der Dateiname wird wie folgt aufgebaut:[“Eingegebener Dateiname” + “Zeit und Datum (Jahr/ Monat/ Tag/ Stunde/ Minute/ Sekunde)”...
Seite 203: Einstellung Des Ntp-Servers
2 Einstellungen [Steuerport] Eine Steuerportnummer für den FTP-Server eingeben. • Einstellbare Portnummern: 1-65535 • Vorgabe: 21 Folgende Portnummern stehen nicht zur Verfügung, da sie bereits vergeben sind. 20, 23, 25, 42, 53, 67, 68, 69, 80, 110, 123, 161, 162, 443, 995, 10669, 10670 [FTP-Modus] Den FTP-Modus auf “Passiv”...
Seite 204: Einstellung Der Upnp-Parameter
2 Einstellungen WICHTIG • Zum Abfragen der NTP-Serveradresse beim DHCP-Server muss auf der “Netzwerk”-Seite, “Netzwerkeinstellungen”-Register, der Posten [Netzwerk] auf “DHCP”, “Autom.(AutoIP)”, oder “Autom. (erweitert)” gesetzt werden. (®Seite 189) [NTP-Serveradresse] Wenn “Einstellung der NTP-Serveradresse” auf “Manuell” steht, die IP-Adresse oder den Hostnamen des NTP-Servers eingeben.
Seite 205 2 Einstellungen Voraussetzung für die Nutzung der Portweiterleitung ist, dass der Router UPnP unterstützt und UPnP aktiviert ist. • Vorgabe: Aus Anmerkung • Bei der Portweiterleitung kann sich eventuell die Portnummer ändern. Falls sie sich geändert hat, müssen auch die für den PC und die Rekorder registrierten Portnummern geändert werden. •...
Seite 206 2 Einstellungen 2.9.2.5 Einstellung der HTTPS-Parameter Zur erhöhten Netzwerksicherheit kann der Zugriff auf die Kameras über HTTPS verschlüsselt werden. Siehe Seite 212 zu Einzelheiten über die HTTPS-Einstellungen. [HTTPS - Anschluss] Das Protokoll für das Anbinden der Kamera wählen. • HTTP: HTTP- und HTTPS-Anschlüsse sind verfügbar. •...
Seite 207: Ddns-Einstellungen
2 Einstellungen [Vorinstalliertes Zertifikat - Root-Zertifikat herunterladen] Klicken Sie auf die [Ausführ.]-Taste, um das Stammzertifikat für das vorinstallierte Zertifikat herunterzuladen. Durch die Installation des Root-Zertifikats auf Ihren PC können Sie die Signaturverifizierung für das vorinstallierte Zertifikat erhalten. [CRT-Schlüssel generieren] Der CRT-Schlüssel (SSL-Kodierungsschlüssel) für das HTTPS-Protokoll wird generiert. Zum Generieren des CRT-Schlüssels durch Anklicken der [Ausführ.]-Taste das Dialogfeld “CRT-Schlüssel generieren”...
Seite 208 2 Einstellungen Siehe Seite 231 zu Einzelheiten über DDNS-Einstellungen. [Bereich] Die Region des Kamera-Aufstellungsorts wählen. Japan/Global Anmerkung • Bei Einsatz der Kamera in Japan “Japan” wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Der “Viewnetcam.com”-Service, der angezeigt wird, wenn “Global” ausgewählt ist, ist nicht in Japan verwendbar.
Seite 209: Snmp-Einstellungen
2 Einstellungen 2.9.2.7 SNMP-Einstellungen Die SNMP-Einstellungen erfolgen auf dieser Seite. Durch Anbindung an den SNMP-Manager kann der Status der Kamera eingesehen werden. Zur Anwendung der SNMP-Funktion wenden Sie sich bitte an den Administrator des Netzwerks. [SNMP-Version] Wählen Sie die zu verwendende SNMP-Version aus. •...
Seite 210: Die Qos-Einstellungen Konfigurieren
2 Einstellungen [SNMPv3] - [Passwort] Legen Sie das SNMPv3-Passwort fest. • Zulässige Zeichenanzahl: • Wenn das Authentifizierungsverfahren MD5 festgelegt ist: Leeres Feld oder 8-16 Zeichen • Wenn das Authentifizierungsverfahren SHA1 festgelegt ist: Leeres Feld oder 8-20 Zeichen • Nicht verfügbare Zeichen: " & [Kameratitel] Den Kameratitel für die Verwaltung der Kamera über die SNMP-Funktion eingeben.
Seite 211: Gestaltung Des Stream
Geben Sie die Paketpriorität für die/den Audioübertragung/-empfang an. • Einstellbare Werte: 0 - 63 • Vorgabe: 0 [Benachrichtigung über Panasonic-Alarmprotokoll DSCP 0-63 ] Geben Sie die Paketpriorität für die/den Audioübertragung/-empfang an. • Einstellbare Werte: 0 - 63 • Vorgabe: 0...
Seite 212 2 Einstellungen 2.9.3 HTTPS-Einstellungen Auf dieser Seite erfolgen die Einstellungen für das HTTPS-Protokoll, mit dem der Zugriff auf die Kameras zur erhöhten Netzwerksicherheit verschlüsselt werden kann. HTTPS-Einstellungen können entweder über das auf der Kamera vorinstallierte Zertifikat konfiguriert werden, oder durch Verwendung eines CA-Zertifikats, das Sie selber von der CA (CA: Certification Authority) erhalten. Die Einstellungen werden entsprechend folgendem Verfahren konfiguriert.
Seite 213: Das Stammzertifikat Erhalten
2 Einstellungen Konfigurieren der HTTPS-Verbindung (®Seite 219) Wählen Sie das Zertifikat aus (®Seite 213) Erhalten Sie das Stammzertifikat (®Seite 213) Generierung des CRT-Schlüssels (SSL-Kodierungsschlüssel) (®Seite 220) Generierung einer CSR (Certificate Signing Request [Zertifikatsregistrierungsanforderung]) (®Seite 221) Installieren Sie das CA Zertifikat (®Seite 222) Anmerkung •...
Seite 214 2 Einstellungen Greifen Sie auf die Kamera zu, und klicken Sie die Taste [Ausführ.] für “Vorinstalliertes Zertifikat - Root-Zertifikat herunterladen” unter “HTTPS” im [Erweitert] Reiter des Einstellungsmenüs der “Netzwerk”-Seite. Klicken Sie auf “Öffnen”, das am unteren Rand des Browsers angezeigt wird. Bedienungsanleitung...
Seite 215 2 Einstellungen “Zertifikat installieren...” anklicken. Klicken Sie auf “Weiter ” im “Zertifikatimport-Assistent”. Bedienungsanleitung...
Seite 216 2 Einstellungen “Alle Zertifikate in folgendem Speicher speichern” wählen und “Durchsuch...” anklicken. “Vertrauenswürdige Stammzertifizierungsstelle” wählen und “OK” anklicken. Bedienungsanleitung...
Seite 217 2 Einstellungen “Weiter” anklicken. “Fertigstellen” anklicken. Überprüfen Sie, dass der Inhalt neben “Fingerabdruck” im “Sicherheitswarnung”-Fenster der folgende ist und klicken Sie dann “Ja”. • Fingerabdruck (sha1): 0B886A3C E7F2DBA8 1035DDFA 2B21F80B 06778932 Bedienungsanleitung...
Seite 218 2 Einstellungen Anmerkung • Dritte können keinen Fingerabdruck mit den gleichen Werten erstellen. Sie können prüfen, dass Sie das richtige Stammzertifikat von der angegebenen Kamera abgerufen haben, indem Sie die Werte des Fingerabdrucks überprüfen. ® Es sollte nun der Hinweis “Der Importvorgang war erfolgreich.” erscheinen. Die [OK]-Taste anklicken.
Seite 219 2 Einstellungen Klicken Sie auf die [OK] -Taste im “Zertifikat”-Fenster, um das Fenster zu schließen. 2.9.3.3 Konfiguration von HTTPS-Verbindungen Wählen Sie in [HTTPS - Anschluss] “HTTPS”, um auf die Kamera zuzugreifen. Die für [HTTPS - HTTPS-Port] anzuwendende HTTPS-Portnummer angeben. • Einstellbare Portnummern: 1 - 65535 •...
Seite 220: Generierung Des Crt-Schlüssels (Ssl-Kodierungsschlüssel)
2 Einstellungen Vorher die Wurzelzertifizierung des Vorinstalliertes Zertifikat auf dem benutzten PC installieren. Siehe Seite 213 für Informationen über die Einstellung. • Beim Zugriff auf die Kamera über das HTTPS-Protokoll kann sich ein längeres Auffrischintervall und eine geringere Bildwiederholfrequenz ergeben. •...
Seite 221 2 Einstellungen können. Durch Anklicken der [Anwenden]-Taste im Dialogfeld “Alter CRT-Schlüssel” kann der aktuelle CRT-Schlüssel durch den alten CRT-Schlüssel ersetzt werden. 2.9.3.5 Generierung einer CSR (Certificate Signing Request [Zertifi- katsregistrierungsanforderung]) WICHTIG • Wenn kein CRT-Schlüssel generiert wurde, kann keine CSR generiert werden. •...
Seite 222: Installieren Des Ca-Zertifikats
2 Einstellungen Posten Beschreibung Zulässige Zeichenanzahl [Land] Den Landesnamen eingeben. 2 Zeichen (Ländercode) [Staat] Den Namen des Staats eingeben. 128 Zeichen [Ort] Den Ortsnamen eingeben. 128 Zeichen [Organisation] Den Namen der Organisation eingeben. 64 Zeichen [Organisatorische Den Namen der organisatorischen Einheit einge- 64 Zeichen Einheit] ben.
Seite 223: Konfiguration Der Host-Datei
2 Einstellungen Anzeige Beschreibung [CA Zertifikat Host-Name] Das CA Zertifikat wurde bereits installiert und be- stätigt. Abgelaufen Das CA Zertifikat ist bereits abgelaufen. • Wenn die [Prüfen]-Taste angeklickt wird, werden die registrierten Informationen des CA-Zertifikats im Dialogfeld “CA-Zertifikat - Prüfen” angezeigt. (“Organisatorische Einheit” wird mit Sternchen (*) angezeigt.) •...
Seite 224 Erstellung des Zertifikats des vorinstallierten Zertifikats die IP-Adresse oder der Domainname der Kamera noch nicht festgelegt wurde. Da jedoch das Zertifikat, das unter “2.9.3.2 Das Stammzertifikat erhalten” (®Seite 213) konfiguriert ist, nur für Panasonic-Geräte ausgegeben wird, ist dies kein Problem.
Seite 225 2 Einstellungen Klicken Sie auf “Zertifikatfehler” über der URL, und klicken Sie dann auf “Zertifikate anzeigen” an der Unterseite des Fensters “Fehlerhafte Adresse”. Anmerkung • Wenn “Zertifikat ist ungültig” angezeigt wird, wie nachfolgend dargestellt, obwohl Sie das Root- Zertifikat installiert haben (®Seite 213), trennen Sie die Verbindung und prüfen Sie, dass keine verdächtigen Geräte angeschlossen sind.
Seite 226 2 Einstellungen Das “Zertifikat”-Fenster wird angezeigt. Wählen Sie die Registerkarte “Details”. Bedienungsanleitung...
Seite 227 2 Einstellungen Bestätigen Sie <Alle>, das für “Anzeigen” angezeigt wird und klicken Sie dann auf “Antragsteller” im Feld. Kopieren Sie den Text, der hinter “CN=” im unteren Kasten angezeigt wird. Bedienungsanleitung...
Seite 228 2 Einstellungen Geben Sie im Startmenü den folgenden Text in das Textfeld “Programme/Dateien durchsuchen” und drücken Sie dann [Ctrl], [Shift] und [Enter] gleichzeitig. notepad C:\Windows\System32\drivers\etc\hosts Wenn das Fenster “Benutzerkontensteuerung” angezeigt wird, wählen Sie “Ja”. Bedienungsanleitung...
Seite 229 (Kamera IP-Adresse) (kopierter Text aus Schritt 5) Das angezeigte Beispiel bezieht sich auf eine IP-Adresse “192.168.0.10” und ein CN der Kamera “WV– xxxxxx.0000-0100-450D-0022.panasonic-security-system.net”. Wählen Sie “Datei” ® “Speichern”, um die Datei zu sichern und schließen Sie dann die Datei. Wenn Sei über einen Browser zugreifen, fügen Sie den folgenden Text für CN nach Eingabe von “https://”...
Seite 230 2 Einstellungen Wenn die Einstellungen abgeschlossen sind, ändert sich die Hintergrundfarbe des Adressfelds zu weiß. Prüfen Sie, dass “Websiteidentifizierung” angezeigt wird, nachdem Sie die Schlüsselmarke auf der rechten Seite der Adressleiste geklickt haben. Anmerkung • Wenn Sie mit dieser Methode nicht zugreifen können, kann dies an den Proxyserver-Einstellungen liegen.
Seite 231 Zur Wahl und Einrichtung von DDNS-Diensten außer “Viewnetcam.com” beziehen Sie sich auf den jeweiligen DDNS-Provider. Anmerkung • “Viewnetcam.com” ist ein für den Einsatz in Verbindung mit Panasonic-Netzwerkkameras entwickelter dynamischer DNS-Dienst. Weitere Informationen finden Sie auf der “Viewnetcam.com”-Website (http://www.viewnetcam.com/). DDNS-Dienste (IPv4/IPv6) DDNS-Dienste ermöglichen es, Kamerabilder über das Internet zu betrachten.
Seite 232 2 Einstellungen 2.9.6.1 Einrichten eines DDNS-Dienstes (erklärt am Beispiel von “Viewnetcam.com”) WV-S4150 DNS-Server Internet Provider “Viewnetcam.com”-Server Remote-Site Die globale Adresse ist veränderlich. Der Vertragsprovider teilt dem Router (oder der Kamera) eine globale Adresse zu. Die globale Adresse ist nicht statisch, sondern dynamisch.
Seite 233 2 Einstellungen Nutzung von “Viewnetcam.com” [Persönliche(Kamera) URL] Dies ist die URL der Kamera, die für “Viewnetcam.com” abgespeichert wurde. [Zu Ihrem Konto] Bei Anklicken der angezeigten URL wird das Registrierungsfenster für “Viewnetcam.com” in einem neuen Fenster angezeigt. Zur Anmeldung bei “Viewnetcam.com” die entsprechenden Informationen in das Registrierungsfenster eingeben.
Seite 234 2 Einstellungen Falls das Registrierungsfenster nicht erscheint, sicherstellen, dass der PC ans Internet angeschlossen ist und die Taste Seite neu laden des Browsers anklicken. Die Registrierungsinformationen für “Viewnetcam.com” nach den Anweisungen des Assistenten eingeben. → Wenn die Meldung “Registrierung der Kamera für Viewnetcam.com erfolgreich abgeschlossen” erscheint, das Registrierungsfenster schließen.
Seite 235 2 Einstellungen • Falls der Zugriff wegen der sich ändernden globalen Adresse des Routers öfter nicht möglich ist, unter “Zugriffsintervall” einen kleineren Wert eingeben. Einsehen der Anmeldeinformationen für den “Viewnetcam.com”-Dienst Es ist möglich festzustellen, ob die Kamera für “Viewnetcam.com” registriert worden ist. (®Seite 246) 2.9.6.2 Nutzung von “Aktualisierung Dynamic DNS”...
Seite 236 2 Einstellungen 2.9.6.3 Nutzung von “Aktualisierung Dynamic DNS(DHCP)” [Host-Name] Den für Aktualisierung Dynamic DNS zu verwendenden Hostnamen eingeben. • Zulässige Zeichenanzahl: 3 - 250 Zeichen Im Format “(Host-Name). (Domain-Name)” eingeben. • Zulässige Zeichen: Alphanumerische Zeichen, einschließlich Doppelpunkt (:), Punkt (.), Unterstrich (_) und Bindestrich (-).
Seite 237: Einstellung Der Zeitpläne [Zeitplan]
2 Einstellungen 2.10 Einstellung der Zeitpläne [Zeitplan] Auf der “Zeitplan”-Seite können folgende Festlegungen für Zeitpläne getroffen werden. • Alarmerlaubnis(Schnittstellenalarm 1, 2, 3) S4550 S4150 X4571 X4171 • Alarmerlaubnis(Schnittstellenalarm 1) S4550 S4150 X4571 X4171 • Alarmerlaubnis(Schnittstellenalarm 2) S4550 S4150 X4571 X4171 •...
Seite 238 2 Einstellungen Bis zu 5 Zeitpläne können eingestellt werden. Unter “Zeitplanmodus” eine dem Zeitplan zuzuweisende Operation auswählen. Die Vorgabe ist “Aus”. • Aus: Innerhalb des Zeitplans wird keine Operation durchgeführt. • Alarmerlaubnis(Schnittstellenalarm 1, 2, 3) : Der S4550 S4150 X4571 X4171 Alarmeingang (Schnittstellenalarm) wird für die Dauer des Zeitplans zugelassen.
Seite 239 2 Einstellungen • Alarmerlaubnis(Schnittstellenalarm 3) : Der Alarmeingang an S4550 S4150 X4571 X4171 der Klemme 3 wird für die Dauer des Zeitplans zugelassen. • VDM-Erlaubnis: Der Video-Bewegungsmelder (VMD) ist für die Dauer des Zeitplans aktiv. • Zugriffserlaubnis: Benutzer, deren Berechtigungsebene auf dem [Benutzer-Auth.]-Register (®Seite 180) auf "2.
Seite 240: Einstellen Von Zeitplänen
2 Einstellungen 2.10.1 Einstellen von Zeitplänen Das dem gewünschten Wochentag entsprechende Ankreuzfeld unter “Zeitplan FTP-Bildübertragung” markieren. → Der gewählte Wochentag wird für den Zeitplan festgelegt. Zum Festlegen der Zeit im Pull-Down-Menü eine “Stunde” und “Minute” wählen. Soll die Zeit nicht vorgegeben werden, das Ankreuzfeld für “24Std.” markieren. Bedienungsanleitung...
Seite 241 2 Einstellungen Nach der Einstellung die [Einst.]-Taste anklicken. → Das Ergebnis wird im unteren Teil des Fensters dargestellt. Bedienungsanleitung...
Seite 242: Löschen Eines Zeitplans
2 Einstellungen 2.10.2 Löschen eines Zeitplans Die Markierung in dem dem eingestellten Wochentag entsprechenden Ankreuzfeld entfernen. Bedienungsanleitung...
Seite 243 2 Einstellungen Nach der Einstellung die [Einst.]-Taste anklicken. → Der Zeitplan für den gewählten Wochentag wird gelöscht. Bedienungsanleitung...
Seite 244: Wartung Der Kamera [Wartung]
2 Einstellungen 2.11 Wartung der Kamera [Wartung] Einsehen der Systemprotokolle, Aktualisieren der Firmware sowie Statusprüfung und Initialisieren des Setupmenüs erfolgen auf dieser Seite. Die “Wartung”-Seite enthält die Registerkarten [Systemprotokoll], [Upgrade], [Status],[Rücks. auf Vorg] und [Daten]. 2.11.1 Einsehen der Systemprotokolle [Systemprotokoll] Auf der “Wartung”-Seite das [Systemprotokoll]-Register anklicken.
Seite 245: Aktualisieren Der Firmware [Upgrade]
[Modell-Nr.], [MAC-Adresse], [Seriennummer], [Firmware-Version], [IPv6-Adresse], [Installa- tionszähler für Viewer-Software], [Zeit seit Herstellungsdatum] Die Informationen zu jedem Posten werden angezeigt. [Erweiterungssoftware >>] Sie in die Host-Datei.Ein Link zum Erweiterungssoftware-Bildschirm wird angezeigt. Weitere Informationen zur Erweiterungssoftware finden Sie auf unterer Website (https://security.panasonic.com/kms/). Bedienungsanleitung...
Seite 246: Statusprüfung [Status]
Auf die [Durchsuch...]-Taste klicken und die herunterzuladende Firmware angeben. Anmerkung • Die neuesten Firmware-Versionen finden Sie auf unserer Webseite. – Bei Einsatz der Kamera in Japan https://sol.panasonic.biz/security/support/index.html – Bei Einsatz der Kamera außerhalb Japans https://security.panasonic.com/support/ • Zum Besuch der Webseite ist ein Internetanschluss erforderlich.
Seite 247 2 Einstellungen Auf dieser Seite kann der Status der Kamera überprüft werden. Viewnetcam.com [Server] Die URL des “Viewnetcam.com”-Servers wird angezeigt. [Status] Der Registrierungsstatus für “Viewnetcam.com” wird angezeigt. [Persönliche(Kamera) URL] Die URL der Kamera, die für “Viewnetcam.com” abgespeichert wurde, wird angezeigt. UPnP [Portnummer(HTTP), Portnummer(HTTPS)] Die für UPnP-Portweiterleitung eingestellte Portnummer wird angezeigt.
Seite 248: Sd-Speicherkarte
Das Ergebnis der Selbstdiagnose von Hardwarekomponenten wird angezeigt. Anmerkung • Zu Einzelheiten über den Inhalt der einzelnen Statusanzeigen (“Viewnetcam.com”, UPnP oder die Selbstdiagnose betreffend) siehe unsere Website (https://security.panasonic.com/support/info/). SD-Speicherkarte [Modell-Nr.] Zeigt die Modellnummer der SD-Speicherkarte. Wenn Modellnummerninformationen nicht erlangt werden konnten, wird “Lesefehler” angezeigt. Wenn die SD-Speicherkarte nicht verwendet wird, wird “Nicht anwenden”...
Seite 249 Anmerkung • Zu Einzelheiten über den Inhalt der einzelnen Statusanzeigen (“Viewnetcam.com”, UPnP oder die Selbstdiagnose betreffend) siehe unsere Website (https://security.panasonic.com/support/info/). 2.11.4 Rücksetzen auf Vorgaben/Neustart der Kamera [Rücks. auf Vorg] Auf der “Wartung”-Seite das [Rücks. auf Vorg]-Register anklicken. (®Seite 63, Seite 64)
Seite 250 2 Einstellungen Auf dieser Seite erfolgt die Initialisierung der Einstellungen und HTML-Daten der Kamera sowie der Neustart der Kamera. [Auf Vorgaben rücksetzen (außer Netzwerkeinstellungen)] Mit der [Ausführ.]-Taste können die Einstellungen auf die Vorgaben zurückgesetzt werden. Die Netzwerkeinstellungen bleiben dabei jedoch erhalten. Nach der Initialisierung ist die Kamera ca.
Seite 251 2 Einstellungen In diesem Abschnitt werden die Einstellungen zum Sichern oder Wiederherstellen von Einstelldaten sowie zum Speichern von Protokollen beschrieben. Backup [Setup-Daten] Auf die [Ausführ.]-Taste klicken, um die Setup-Daten der Kamera auf einem PC zu sichern. [Szenendatei] Auf die [Ausführ.]-Taste klicken, um die Szenendateien der Kamera auf einem PC zu sichern. [Protokolle] Auf die [Ausführ.]-Taste klicken, um die Protokolldaten der Kamera auf einem PC zu sichern.
Seite 252: Zeigen Sie Die Panasonic Support Website [Support]
[Support] Verfahren für den Zugriff auf die Panasonic Support Website sind auf der Seite “Support” erklärt. Um über einen Webbrowser auf die Panasonic Support Website zuzugreifen, klicken Sie auf den Link für die Supportseite. Zum Zugriff über einen Mobiltelefonanschluss, scannen Sie die “Datenmatrix” oder den “QR-Code” mit Ihrem Smartphone/Mobilgerät, um die Panasonic Support Website anzuzeigen.
Seite 253: Gebrauch Der Cd-Rom
Erscheint das Launcher-Fenster nicht, die Datei “CDLauncher.exe” auf der CD-ROM durch Doppelklick öffnen. Über die CD-ROM sind folgende Bedienungshandlungen möglich. Die “IP Setting Software” von Panasonic kann auf einem PC installiert werden. (®Seite 254) Die Netzwerkeinstellungen der Kameras können über die “IP Setting Software” von Panasonic erfolgen. (®Seite 256) Die Bedienungsanleitungen können auf einem PC installiert werden.
Seite 254: Installation Der "Ip Setting Software" Von Panasonic
[Install]-Taste neben [IP Setting Software] anklicken. Vor der Installation Folgendes festlegen. Die zu installierende “IP Setting Software” von Panasonic wählen. Wählen, wo das Symbol für den Panasonic IP-Einstellung-Shortcut bei der Installation der “IP Setting Software” von Panasonic angelegt werden soll.
Seite 255: Installation Der Viewer-Software
Zum Deinstallieren der Bedienungsanleitungen das Shortcut-Symbol an der bei der Installation angegebenen Stelle löschen (Vorgabe ist der Arbeitsplatz) sowie auch den Ordner [Manual] in dem bei der Installation angegebenen Ordner (Vorgabe ist C:\Panasonic). 3.1.4 Installation der Viewer-Software Um die H.265-Bilder (oder H.264-Bilder) anzuzeigen, Audio zur/von der Kamera zu senden/empfangen und die Protokolle anzuzeigen oder die auf der SD-Speicherkarte gespeicherten Bilder anzuzeigen, muss die Viewer-Software “Network Camera View 4S”...
Seite 256: Netzwerkeinstellung Der Kamera Mit Der "Ip Setting Software" Von Panasonic
Beim Anlaufen der “Windows Sicherheitswarnung” kann das Fenster “IP Setting Software” erscheinen. In diesem Fall “Benutzerkontensteuerung” über die Systemsteuerung deaktivieren. • Von anderen Subnetzen aus funktioniert die “IP Setting Software” von Panasonic nicht über denselben Router. • Die Anzeige/Einstellung der Kamera kann mit einer älteren Version der “IP Setting Software” (Version 2.xx) nicht erfolgen.
Seite 257: Ändern Der Netzwerkeinstellungen
3 Sonstiges • Die angezeigten Kamerainformationen werden nicht automatisch aktualisiert. Die Informationen durch Anklicken der [Search]-Taste aktualisieren. • “Camera list” kann zwischen Anzeige von IPv4- und IPv6-Adressen umgeschaltet werden. • Die angezeigten Informationen können durch Anklicken der einzelnen Titel sortiert werden. •...
Seite 258 3 Sonstiges • Zu Einzelheiten über die einzelnen Einstellungen auf der “Netzwerkeinstellungen”-Seite siehe Seite 189. WICHTIG • Nach Betätigung der [Save]-Taste dauert es etwa 2 Minuten, bis die Einstellungen in die Kamera hochgeladen werden. Die Einstellungen werden ungültig, wenn vor Ende des Uploads das LAN-Kabel unterbrochen wird.
Seite 259: Inhalt Des Systemprotokolls
3 Sonstiges 3.2 Inhalt des Systemprotokolls SMTP-Fehleranzeigen Kategorie Anzeige Beschreibung • Fehler POP3-Server Authentifizierungsfehler. Benutzername oder Passwort falsch ein- gegeben. Email-Einstellungen auf Richtig- keit prüfen. POP3-Server nicht gefunden. • IP-Adresse des Servers ist nicht korrekt. IP-Adresse des Servers auf Richtigkeit prüfen.
Seite 260: Fehleranzeigen Zu Aktualisierung Dynamic Dns
3 Sonstiges Kategorie Anzeige Beschreibung Verbindungsfehler Fehler Dateiübertragung • Einstellungen für FTP-Server sind nicht korrekt. FTP-Einstellungen auf Richtigkeit Fehler Passivmodus. prüfen. • Einstellung des angezeigten Postens ist Logout fehlgeschlagen. nicht korrekt. FTP-Einstellungen auf Rich- Verzeichniswechsel fehlgeschla- tigkeit prüfen. gen. Benutzername oder Passwort ist un- gültig.
Seite 261: Protokolleinträge Zu Https
3 Sonstiges Kategorie Anzeige Beschreibung Verbindungsfehler Keine Antwort vom DDNS-Server. • Der DDNS-Server ist außer Betrieb. Beim Netzwerk-Administrator erkundigen. Hostname ist bereits vergeben. • Der Hostname ist bereits im DDNS-Server registriert. Einstellungen für DDNS-Aktua- lisierung auf Richtigkeit prüfen. Interner Fehler Undefinierter Fehler •...
Seite 262: Protokolleinträge Beim Login
Wenn “Benutzer-Auth.” auf “An” steht, wird der Login-Benutzername angezeigt. • Wenn “Host-Auth.” auf “An” steht, wird die IP-Adresse des gegenwärtig auf die Ka- mera zugreifenden PC angezeigt. Fehleranzeigen bei Benachrichtigung über Panasonic-Alarmprotokoll Kategorie Anzeige Beschreibung Fehler bei Benachrich- Benachrichtigungsadresse nicht ge- •...
Seite 263: Fehleranzeigen Zur Sd-Speicherkartensicherheit
3 Sonstiges Fehleranzeigen zur SD-Speicherkartensicherheit Kategorie Anzeige Beschreibung SD-Speicherkarte CSR - Generiert • Generierung einer CSR (Certificate Sig- ning Request [Zertifikatsregistrierungsan- forderung]) beendet. • CA-Zertifikat - Installiert Installation des CA-Zertifikats beendet. CA-Zertifikat - Gelöscht • Löschung des CA-Zertifikats beendet. Alter CRT-Schlüssel - Angewendet •...
Seite 264 Kamera angeschlossenen Computer über- prüfen. Sind auf dem PC Firewall-Einstellungen ak- tiviert, diese vor den Einstellungen an der Kamera vorübergehend deaktivieren. – Die Panasonic “IP Setting Software” starten, die IP-Adresse der Kamera bestätigen und dann auf diese zugreifen. – Sind die Netzwerkeinstellungen (IP-Adresse,...
Seite 265 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis • Ist als HTTP-Portnummer “554” gewählt? Als HTTP-Portnummern solche wählen, die nicht bereits von der Kamera belegt sind. Von der Kamera belegte Portnummern sind: 20, 21, 23, 25, 42, 53, 67, 68, 69, 110, 123, 161, 162, 443, 554, 995, 10669, 10670, 59000 - 61000 •...
Seite 266 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis • Wurde Portweiterleitung für den Router eingestellt? Für den Zugriff auf die Kamera über das Internet muss Portweiterleitung für den Router eingerichtet werden, wenn dieser UPnP nicht unterstützt. Zu Ein- zelheiten siehe die dem Router beiliegenden Hand- bücher.
Seite 267 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Die Anzeige erfolgt verzögert. • Wird im HTTPS-Modus auf die Kamera zugegriffen? In diesem Modus ist das Auffrischintervall wegen des Decodierungsvorgangs etwas länger. • Wird auf eine andere Kamera in demselben Netz- werk über Proxy-Server zugegriffen? Den Web-Browser auf Betrieb ohne Proxy-Server einstellen.
Seite 268 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Bei der Registrierung als Be- • Ist der Web-Browser auf die Zulassung von Cookies nutzer von “Viewnet- eingestellt? cam.com” wurde ein Coo- Den Web-Browser auf die Zulassung von Cookies kie-Fehler angezeigt. einstellen. Im Hilfsprogramm-Menü von Internet Explorer unter [Extras] [Internetoptionen] wählen und auf dem [Datenschutzerklärung]-Register die Cookies-Einstellungen durchführen.
Seite 269 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Keine Bildanzeige. / Ältere • Wenn bei der Konfiguration der [Temporäre Inter- Bilder oder Protokolle werden netdateien] für [Neuere Versionen der gespeicher- angezeigt. ten Seiten suchen] nicht [Bei jedem Besuch der Sei- te] gewählt ist, erfolgt auf der “Live”-Seite keine Bild- anzeige.
Seite 270 • Lautet die Anzeige auf dem [SD-Speicherkarte]-Re- gister unter “Restkapazität” “--------MB/--------MB”? SD-Speicherkarte formatieren. • Wird bei Wahl von “Diag.” unter “E-Mail-Nachricht” oder “Panasonic-Alarmprotokoll” Erkennungsfehler gemeldet? SD-Speicherkarte formatieren. • Ist die SD-Speicherkarte defekt? Eine SD-Speicherkarte kann nicht endlos über- schrieben werden. Nach häufigem Überschreiben kann sie das Ende ihrer Lebensdauer erreicht ha- ben.
Seite 271 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Das Shortcut-Symbol der Ka- • Wurde die Windows-Komponente UPnP hinzuge- mera wird unter “Netzwerk” fügt? des PC nicht angezeigt. Die Komponente auf dem verwendeten PC hinzufü- gen. Herunterladen der Protokoll- • Das Herunterladen von Dateien über Internet liste nicht möglich.
Seite 272 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Bei der Wiedergabe von H. • Dies kann vorkommen, wenn die Treibersoftware 265 (oder H.264)-Bildern in nicht zum Bildschirm-Adapter passt. mehreren Browser-Fenstern In diesem Fall zunächst die Treibersoftware des werden in einem Brow- Bildschirm-Adapters auf die neueste Version aktua- ser-Fenster die Bilder von lisieren.
Seite 273 Explorer 11) In der Informationsleiste er- • [Zulassen] wählen. scheint folgende Meldung. “Diese Webseite möchte das folgende Add-On ausfüh- ren: ‘WebVideo Module’ von ‘Panasonic Corporati- on’..” (Bei Verwendung von Internet Explorer 9, Internet Explorer 10, oder Internet Explorer 11) Bedienungsanleitung...
Seite 274 Das Fenster “Sicherheitswarnung” wird ange- ment erforderlich zeigt. Die [Installieren]-Taste im Fenster “Sicher- sein: ‘nwcv4Ssetup.exe’ heitswarnung” anklicken. von ‘Panasonic Corporation’. Klicken Sie hier, um zu instal- lieren...” (Internet Explorer 8) In der Informationsleiste er- • [Installieren] wählen. Das Fenster “Sicherheits- scheint folgende Meldung.
Seite 275 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Die angezeigten Bilder pas- • Dies kann vorkommen, wenn “DPI-Einstellung” sen nicht in den Rahmen. auf “120 DPI” oder höher steht. Bei Windows 10: Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie auf “Anzeigeeinstellungen” und schieben Sie den Regler für “Größe von Text, Apps und anderen Elementen ändern”...
Seite 276: Verzeichnisstruktur Von Laufwerk B
Im Laufe eines Zeitplans erfolgte Video-Aufzeichnung (ca. 20 MB pro Datei) 10000101 (z.B. 10000001_171224193826_L.mp4) Beginn der Video-Aufzeichnung am 24, Dezember 2017 19:38:26 N_NWBKP Bestimmungsspeicher, in dem Videodateien über die SD-Speicheraufzeichnungs- funktion des Panasonic Netzwerk-Diskrekorders abgspeichert werden sollen Bestimmungsspeicher für Einstellungsdateien (für die Systemverwaltung) SETTINGS Bedienungsanleitung...
Seite 277 Panasonic Corporation Osaka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2017 PGQP2539XA N1117-2128...
