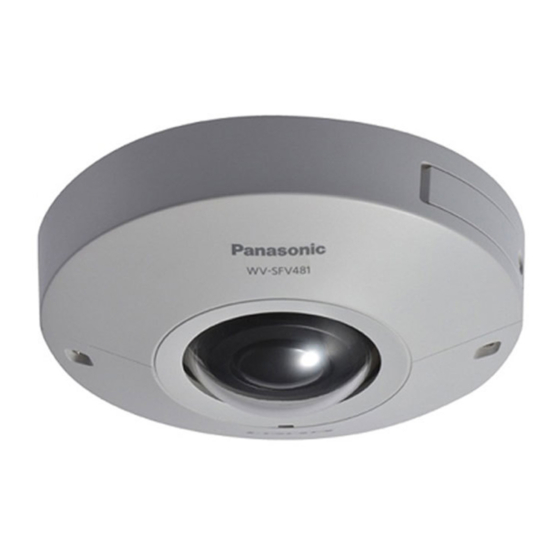

Seite 1 Netzwerkkamera WV-SFV481 Modell-Nr. WV-SFN480 WV-SFN480PJ WV-SFV481 WV-SFN480 Diese Bedienungsanleitung trifft auf folgende Modelle zu: WV-SFV481, WV-SFN480 und WV-SFN480PJ. Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetrieb- nahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Seite 2: Abkürzungen
Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. : Nur bei Modell WV-SFV481 vorhandene Funktionen. SFV481 : Nur bei Modell WV-SFN480, WV-SFN480PJ vorhandene Funktionen. SF N 4 8 0 Warenzeichen und eingetragene Warenzeichen • Microsoft, Windows, Windows Vista, Windows Media, Internet Explorer, ActiveX sind eingetragene Warenzeichen oder Warenzeichen von Microsoft Corporation in den U.S.A.
Seite 3 Vorwort UPnP™ ist die Abkürzung für Universal Plug and Play. Viewer-Software Um Bilder auf einem PC anzuzeigen und zu überwachen, muss die Viewer-Software “Network Camera View 4S” (ActiveX ) installiert werden. Die Software kann direkt von der Kamera aus installiert werden oder durch ®...
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Überwachen von Bildern auf einem PC ..........7 Überwachen von Bildern einer Einzelkamera ..............7 Über Live-Bildtypen ......................9 1.2.1 Der Bildertyp, der entsprechend der Bildeinstellung angezeigt werden kann ....9 1.2.2 Über die Bild-Digitalisierung ...................10 Bildtypen ..........................12 Über Bildtypen und verfügbare Funktionen ..............15 1.4.1 Über verfügbare Auflösungen ..................17 “Live”-Seite ........................19...
Seite 5 13.4.2 Einstellungen für FTP-Übertragung von Alarmbildern ..........142 13.4.3 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall .......144 13.4.4 Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll im Alarmfall ........................145 13.4.5 Einstellungen für die HTTP-Alarmnachricht im Alarmfall ..........146 13.4.6 Einstellung von Kameraoperationen im Alarmfall in Verbindung mit Alarmoperationen ......................146...
Seite 6 Einstelldaten/Daten-Backup oder Wiederherstellung von Protokollen [Daten] ..........................213 18 Gebrauch der CD-ROM ................216 18.1 Zum CD-Launcher ......................216 18.2 Installation der “IP Setting Software” von Panasonic ..........217 18.3 Installation der Bedienungsanleitungen ..............218 18.4 Installation der Viewer-Software ..................218 18.5 Netzwerkeinstellung der Kamera mit der “IP Setting Software” von Panasonic ........................219...
Seite 7: Überwachen Von Bildern Auf Einem Pc
Im Folgenden wird beschrieben, wie die von einer Kamera gelieferten Bilder auf einem PC überwacht werden. 1.1 Überwachen von Bildern einer Einzelkamera Den Web-Browser starten. Die dem Gerät über die Panasonic “IP Setting Software” zugewiesene IP-Adresse in das Adressenfeld des Browsers eingeben. •...
Seite 8 1 Überwachen von Bildern auf einem PC Die [Enter]-Taste auf der Tastatur drücken. → Die “Live”-Seite wird angezeigt. Zu Einzelheiten über die “Live”-Seite siehe Seite 19. Wenn “Benutzer-Auth.” auf “An” steht, wird vor der Wiedergabe von Live-Bildern das Authentifizierungsfenster zur Eingabe des Benutzernamens und Passwortes angezeigt. Die Vorgaben für Benutzernamen und Passwort sind wie folgt: Benutzername: admin Passwort: 12345...
Seite 9: Über Live-Bildtypen
1 Überwachen von Bildern auf einem PC – 4M Fischauge: Max. 30 fps – 9M Fischauge/Doppelpanorama/Panorama/4fach PTZ/1fach PTZ/4M Fischauge + Doppelpanorama/4M Fischauge + Panorama/4M Fischauge + 4fach PTZ: Max. 15 fps – 8M Fischauge + Doppelpanorama/8M Fischauge + Panorama/8M Fischauge + 4fach PTZ: Max. 6 fps Beachten Sie, dass JPEG-Bilder nicht angezeigt werden können, wenn der 4fach-Stream gewählt wird.
Seite 10: Über Die Bild-Digitalisierung
1 Überwachen von Bildern auf einem PC Bild-Digitalisie- Bild-Digitalisierung Bildtypen Montagepositionen rungstyp 4fach-Stream 4fach-Stream 4fach-Stream (jeder Decke Dieser Typ überträgt 4 Stream in 1fach PTZ), Bildtypen im Format H. 4fach PTZ 264; weiterhin kann ein aus 4 Bildtypen beste- hendes 1fach-Bild über- tragen werden.
Seite 11 1 Überwachen von Bildern auf einem PC Bild-Digitalisie- Beschreibung rung 4M Fischauge + Fischaugen- und Doppelpanoramabilder können gleichzeitig übertragen werden. Doppelpanorama (Max 15 fps) Die maximale Bild-Digitalisierung darf bei Fischaugenbildern 4 Megapixel (2048 (H)x2048(V)) und bei Doppelpanoramabildern 1 Megapixel (1280 (H)x720(V)) betra- gen.
Seite 12: Bildtypen
1 Überwachen von Bildern auf einem PC 1.3 Bildtypen 1. Doppelpanorama Im Doppelpanoramamodus wird das Panoramabild mit Verzeichnungskorrektur über 180°eines halbes Fischaugenbildes angezeigt. Beachten Sie, dass die Mitte eines Fischaugenbildes im toten Winkel liegt und nicht im Fischaugenbild angezeigt wird. Zum horizontalen oder vertikalen Aufteilen des Bildes dieses unter Bezugnahme auf das Installationshandbuch mit der Bilddrehvorrichtung um 45°...
Seite 13 1 Überwachen von Bildern auf einem PC 3. 4fach PTZ Bei der 4fach PTZ-Anzeige wird die Verzeichnung in den 4 Fischaugenbildern korrigiert und die korrigierten Bilder werden zusammen angezeigt. Wenn ein Bild mit der Maus angeklickt wird, wird die angeklickte Position die Bildmitte (Anklicken & Zentrieren). Die Anzeigeposition der Bilder kann auch von der Fischaugenanzeige aus geändert werden.
Seite 14 1 Überwachen von Bildern auf einem PC Das rote Nummernsymbol ist die gewählte Nummer. Wählen Sie den Wert für das “Auffrischintervall” der “Fischauge”-Bilder aus Folgendem aus. 1s/ 3s/ 5s/ 10s/ 30s/ 60s 4. 1fach PTZ Bei der 1fach PTZ-Anzeige wird die Verzeichnung in 1 Fischaugenbild korrigiert und das korrigierte Bild wird in einem Bild im Format 4:3 angezeigt.
Seite 15: Über Bildtypen Und Verfügbare Funktionen
1 Überwachen von Bildern auf einem PC 6. Fischauge Bei der 360°-Ansicht erfolgt die Anzeige als Fischaugenbild ohne Verzeichnungskorrektur. 1.4 Über Bildtypen und verfügbare Funktionen Im Folgenden ist eine Liste der Funktionen aufgeführt, die auf der “Live”-Seite entsprechend dem Bildtyp verwendet werden können.
Seite 16 1 Überwachen von Bildern auf einem PC Doppelpa- 4fach 1fach 4fach-Strea Fisch- Panorama norama auge [AUX]-Tasten ü ü ü ü ü ü [SD-Aufzeich]-Taste ü ü ü ü ü ü [Protokoll]-Taste ü ü ü ü ü ü [Mehrfachbild- ü ü ü ü...
Seite 17: Über Verfügbare Auflösungen
1 Überwachen von Bildern auf einem PC 1.4.1 Über verfügbare Auflösungen Ein Bild kann mit einer der folgenden Auflösungen abhängig von der “Bild-Digitalisierung” auf der “Live”-Seite angezeigt werden (außer Mehrfachbildschirm-Anzeige). Bild-Digitalisie- H.264(1) H.264(2) JPEG(1) JPEG(2) rung 9M Fischauge Fischauge: Fischauge: Fischauge: –...
Seite 18 1 Überwachen von Bildern auf einem PC Bild-Digitalisie- H.264(1) H.264(2) JPEG(1) JPEG(2) rung 4M Fischauge + Fischauge: Doppelpanora- Fischauge: Doppelpanora- Doppelpanorama 2048x2048 2048x2048 1280x1280 1280x720 1280x1280 1280x720 640x640 640x360 640x640 640x360 320x320 320x320 8M Fischauge + Fischauge: Panorama: Fischauge: Panorama: Panorama 2816x2816 1280x720...
Seite 19: Live"-Seite
1 Überwachen von Bildern auf einem PC 1.5 “Live”-Seite Anmerkung • Abhängig von den Einstellungen für die “Bild-Digitalisierung” variieren die Funktionstypen, die verwendet werden können, und die angezeigten Tasten ändern sich. Siehe Seite Seite 15. T U V W Pull-Down-Menü [select language] Die Anzeigesprache für die Kamera kann gewählt werden.
Seite 20 1 Überwachen von Bildern auf einem PC Anmerkung • Wenn “4fach-Stream” für die “Bild-Digitalisierung” gewählt wird, kann der Kanal durch Anklicken der Tasten ([1] bis [4]) geändert werden. Die Taste leuchtet grün und die “Live”-Seite des gewählten Kanals wird angezeigt. Die [4fach PTZ]-Taste zum Wählen von Bildern wird angezeigt. •...
Seite 21 1 Überwachen von Bildern auf einem PC • (heller)-Taste: Die Bilder werden heller. [AUX]-Tasten Diese Tasten erscheinen nur dann, wenn im Setupmenü “Klemme 3” unter “Alarm” auf “AUX-Ausgang” steht. (®Seite 137) • [Open]-Taste: Die Aufschrift “Open” auf der Taste leuchtet grün und der Stromkreis des AUX-Steckverbinders wird geöffnet.
Seite 22 Anklicken dieser Taste bringt die unten aufgeführte Betreuungsseite in einem neuen Fenster zur Anzeige. Auf dieser Webseite finden Sie technische Informationen, FAQs und andere Informationen. http://security.panasonic.com/support/ Alarm-Anzeigetaste Diese Taste wird im Alarmfall blinkend angezeigt. Wenn diese Taste angeklickt wird, wird der Alarmausgang rückgesetzt und die Taste verschwindet.
Seite 23 1 Überwachen von Bildern auf einem PC • Bei Einstellung von “Monitor-Ausgang” auf “On(PAL)” oder “On(NTSC)” steht Schnappschuss nicht zur Verfügung. Mikrofoneingang-Taste Schaltet den Audioeingang ein/aus (um Ton von der Kamera auf dem PC zu hören). Diese Taste wird nur dann angezeigt, wenn im Setupmenü...
Seite 24 1 Überwachen von Bildern auf einem PC • Im Hauptbereich der “Live”-Seite auf den Punkt klicken, der in der Mitte des Betrachtungswinkels liegen soll. Die Kamera verändert ihre Position so, dass der angeklickte Punkt in der Mitte des Betrachtungswinkels zu liegen kommt. •...
Seite 25 1 Überwachen von Bildern auf einem PC * Ein Zustand, wo ein kürzlich gerendeter Frame von dem darauf folgenden überlagert wird, so dass das Objekt zerrissen wirkt. Nur durch Benutzer mit der Berechtigungsebene “1. Administrator” bedienbar. Nur durch Benutzer mit der Berechtigungsebene “1. Administrator” oder “2. Kamerasteuer” bedienbar, wenn “Benutzer-Auth.”...
Seite 26: Überwachung Der Bilder Mehrerer Kameras
“Network Camera Recorder with Viewer Software Lite”, welches Live-Überwachung und Aufzeichnung der Bilder von mehreren Kameras unterstützt, kann genutzt werden. Weitere Informationen finden Sie auch auf unserer Webseite (http://security.panasonic.com/support/info/). • Bei Anzeige von 4fach PTZ-Bildern stehen die Funktionen Anklicken & Zentrieren sowie Zoom nur im obersten Bild links zur Verfügung.
Seite 27 1 Überwachen von Bildern auf einem PC Auf der “Live”-Seite [Mehrfachbildschirm] anklicken. → Die von den registrierten Kameras gelieferten Bilder werden im gewählten Multibildformat (der Bildschirm kann in bis zu 16 Segmente unterteilt werden) angezeigt. Es folgen einige Hinweise zur Anzeige im 4fach-Bildformat.
Seite 28: Überwachung Von Bildern Über Ein Handy/Mobiles Endgerät
2 Überwachung von Bildern über ein Handy/mobiles Endgerät 2 Überwachung von Bildern über ein Handy/ mobiles Endgerät 2.1 Überwachung von Bildern über ein Handy Mit einem ans Internet angeschlossenen Handy kann auf die Kamera zugegriffen und das Kamerabild (nur JPEG-Format) auf dem Handy-Display überwacht werden. Das Display aktualisieren, um die neuesten Bilder zu betrachten.
Seite 29 2 Überwachung von Bildern über ein Handy/mobiles Endgerät • Bei Einstellung von “Bild-Digitalisierung” auf “2 Monitor” werden die Bildtypen angezeigt, die unter “Bild-Digitalisierung (Pixelzahl)” auf der ““Live”-Seite (Startbildschirm)” konfiguriert wurden. (®Seite 98) Schwenken/Neigen *2 *3 Die Anzeigeposition der Kamerabilder kann durch Schwenken und Neigen gesteuert werden. Drücken einer Wahltaste schwenkt bzw.
Seite 30 2 Überwachung von Bildern über ein Handy/mobiles Endgerät WICHTIG • Die Übertragung wird regelmäßig durchgeführt, wenn “Auto Refresh” für das Kamerabild gewählt wird. Prüfen Sie den Mobilfunkvertrag des verwendeten Handys, bevor Sie diese Funktion verwenden. • Je nach Art des verwendeten Handys ist “Auto Refresh” möglicherweise nicht möglich. Auflösungsregelung Drücken von “0”...
Seite 31: Überwachung Von Bildern Über Ein Mobiles Endgerät
Auf einem Android-Endgerät zeigt der Firefox -Browser ein Bild im Format MJPEG an, der Standard-Browser ® aber im Format JPEG. Siehe unsere Webseite zu Einzelheiten über kompatible Geräte (http://security.panasonic.com/support/info/). WICHTIG • Wenn das Authentifizierungsfenster erscheint, Benutzernamen und Passwort eingeben. Die Vorgaben für Benutzernamen und Passwort sind wie folgt:...
Seite 32 2 Überwachung von Bildern über ein Handy/mobiles Endgerät Bild-Digitalisierung Bild-Digitalisierung 8M Fischauge + 4fach PTZ Fischauge: 1280x1280/640x640/320x320 4fach PTZ: 1280x960/800x600/VGA 4M Fischauge + 4fach PTZ Fischauge: 2048x2048/1280x1280/640x640/320x320 4fach PTZ: 1280x960/800x600/VGA 4fach-Stream – Anmerkung • Zum Anschließen ans Internet und Überwachen von Kamerabildern muss das mobile Endgerät zunächst netzfähig gemacht werden.
Seite 33 2 Überwachung von Bildern über ein Handy/mobiles Endgerät • Bei Einstellung von “Bild-Digitalisierung” auf “2 Monitor” werden die Bildtypen angezeigt, die unter “Bild-Digitalisierung (Pixelzahl)” auf der ““Live”-Seite (Startbildschirm)” konfiguriert wurden. Live-Bildbereich Anzeigebereich für Kamerabilder. Bedienungstastenbereich Anzeigebereich für Tasten zur Bedienung der im Funktionswählbereich D angewählten Funktionen. Zoom-Bedienungsbereich Wenn der Bildtyp 4fach PTZ oder 1fach PTZ ist, werden Tasten zur Zoombedienung angezeigt.
Seite 34 2 Überwachung von Bildern über ein Handy/mobiles Endgerät Die der gewünschten Funktion entsprechende Taste anklicken. Schwenken/Neigen Preset Auflösungsregelung AUX-Steuerung Zoom-Anzeige Die einzelnen Funktionen sind im Folgenden erläutert. Bedienungsanleitung...
Seite 35 2 Überwachung von Bildern über ein Handy/mobiles Endgerät Schwenken/Neigen Anklicken der -Taste bringt die Tasten zum Schwenken/Neigen zur Anzeige. Schwenken/Neigen kann mit den Tasten in allen Richtungen eingestellt werden. Preset Durch Drücken von die Tasten zum Wählen der Presetposition auf dem Bildschirm anzeigen. Die mit den Tasten gewählten Kamerabilder für abgespeicherte Presetrichtungen werden angezeigt.
Seite 36 2 Überwachung von Bildern über ein Handy/mobiles Endgerät Anmerkung • Es können nur die Preset-Nummern 1 bis 4 für Preset-Operationen verwendet werden. Auflösungsregelung Durch Drücken von die Taste zum Wählen der Bildschirmauflösung anzeigen. Die Auflösung kann durch Wählen eines Einstellwerts mit den Tasten geändert werden. Bilder werden in der unter [JPEG] auf dem [JPEG/H.264]-Register gewählten Bild-Digitalisierung “JPEG(1)”...
Seite 37 2 Überwachung von Bildern über ein Handy/mobiles Endgerät AUX-Steuerung Anklicken der -Taste bringt die Tasten zum Einstellen des AUX-Ausgangs auf dem Bildschirm zur Anzeige. Die AUX-Ausgangsklemmen werden mit den Tasten eingestellt. Diese Funktion wird nur dann angezeigt, wenn im Setupmenü “Klemme 3” auf “AUX-Ausgang” steht. (®Seite 137) Bedienungsanleitung...
Seite 38 2 Überwachung von Bildern über ein Handy/mobiles Endgerät Bedienungsanleitung...
Seite 39 2 Überwachung von Bildern über ein Handy/mobiles Endgerät Zoom-Anzeige Die Zoomfunktion der Kamera kann über die Tasten bedient werden. Anmerkung • Die auf dem mobilen Endgerät angezeigte Bildgröße kann durch Zugriff auf folgende Adressen geändert werden. – Große Anzeige: http://IP-Adresse/cam/dl –...
Seite 40 2 Überwachung von Bildern über ein Handy/mobiles Endgerät • Je nach Art des verwendeten mobilen Endgeräts kann die Anzeige größerer Bilder nicht möglich sein. Dieses Problem kann u.U. gelöst werden, indem “Einstellung der Bildqualität” für “JPEG” auf “9 Niedrig” gesetzt wird (®Seite 98). •...
Seite 41: Manuelle Aufzeichnung Von Bildern Auf Einer Sd-Speicherkarte
3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte 3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte Auf der “Live”-Seite angezeigte Bilder können manuell auf der SD-Speicherkarte aufgezeichnet werden. Diese Taste funktioniert, wenn im Setup-Menü auf der “Allgemeines”-Seite, [SD-Speicherkarte]-Register, der Posten “Speicher-Trigger”...
Seite 42 3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte Mit der [Schließen]-Taste das Fenster schließen. Anmerkung • Auf die auf Laufwerk B gespeicherten Bilddaten kann zugegriffen werden, indem auf dem [SD-Speicherkarte] -Register “Bildzugriff” ausgeführt und über das Benutzer-Authentifizierungsfenster (®Seite 79) eingeloggt wird. Das Bestimmungsverzeichnis, in dem die Daten gespeichert werden, ist ein festes Verzeichnis auf Laufwerk B.
Seite 43: Alarmoperation
VMD-Alarm: Die Alarmoperation wird ausgelöst, wenn im voreingestellten VMD-Bereich Bewegung erkannt wird. * VMD ist die Abkürzung für “Video-Bewegungsdetektor”. • Befehlsalarm: Die Alarmoperation wird ausgelöst, wenn ein Panasonic-Alarmprotokoll von einem an das Netzwerk angeschlossenen Gerät eingeht. 4.2 Alarmoperation Auf der “Live”-Seite die Alarm-Anzeigetaste anzeigen Im Alarmfall wird die Alarmanzeigetaste auf der “Live”-Seite angezeigt.
Seite 44: E-Mail-Nachricht Im Alarmfall
Benachrichtigung vorgegebener Adressen im Alarmfall (Panasonic-Alarm- protokollnachricht) Um diese Funktion nutzen zu können, muss ein Netzwerk-Diskrekorder usw. von Panasonic ans System angeschlossen sein. Wenn “Benachrichtigung über Panasonic-Alarmprotokoll” auf “An” steht, wird das angeschlossene Panasonic-Gerät vom Alarmzustand der Kamera benachrichtigt. Die Einstellungen für das Panasonic-Alarmprotokoll können auf der “Alarm”-Seite, [Benachrichtigung]-Register, im Abschnitt...
Seite 45: Bildübertragung Zu Einem Ftp-Server
5 Bildübertragung zu einem FTP-Server 5 Bildübertragung zu einem FTP-Server Bilder können zu einem FTP-Server übertragen werden. Die folgenden Einstellungen ermöglichen es, im Alarmfall oder in vorgegebenen Zeitabständen gemachte Aufnahmen zu einem FTP-Server zu übertragen. WICHTIG • Bei Verwendung dieser Funktion sollte das Einloggen in den FTP-Server durch Vorgabe von Benutzernamen und Passwörtern eingeschränkt werden.
Seite 46: Abspeichern Von Bildern Auf Sd-Speicherkarte Bei Ausfall Der Periodischen Ftp-Übertragung
SD-Speicherkarte gesichert werden. Ein Trigger zum Abspeichern von Bildern auf der SD-Speicherkarte kann über die “Allgemeines”-Seite, [SD-Speicherkarte]-Register ausgewählt werden. (®Seite 72) Um die SD-Speicheraufzeichnungsfunktion der Netzwerk-Diskrekorder von Panasonic nutzen zu können, “Periodische FTP-Übertragung” (®Seite 172) auf “Aus” und “Speicher-Trigger” unter “Aufzeichnungsstream”...
Seite 47: Anzeigen Der Protokollliste
6 Anzeigen der Protokollliste 6 Anzeigen der Protokollliste Zeigt die Historie einzelner Protokolle in Listenform an. • Alarmprotokoll: Protokolle über Alarmfälle mit Informationen wie Zeit und Datum des Alarmfalls, Bildaufzeichnungszeitspanne und Alarmart werden angezeigt. • Manuell/Zeitplan protokoll: Protokolle über manuelle Aufzeichnungen oder im Laufe eines Zeitplans erfolgte Aufzeichnungen sowie die Bildaufzeichnungszeitspanne werden angezeigt.
Seite 48 6 Anzeigen der Protokollliste Die [Liste]-Taste anklicken. → Die Protokollliste wird in einem neuen Fenster (Protokolllisten-Fenster) angezeigt. WICHTIG • Es kann jeweils nur ein Benutzer Bedienungen im Protokolllisten-Fenster vornehmen. Anderen Benutzern wird der Zugriff auf das Protokolllisten-Fenster verweigert. Zeit Hier wird die Dauer der Aufzeichnung von Daten auf SD-Speicherkarte angezeigt. Ereignis Die Protokollart wählen, die auf der Protokollliste angezeigt werden soll.
Seite 49 6 Anzeigen der Protokollliste • Von: Die Anfangszeit der auf der Protokollliste angezeigten Protokolle einstellen. – Erste Aufz.: Protokolle werden ab dem ersten auf SD-Speicherkarte aufgezeichneten angezeigt. – Heute: Es werden die heute aufgezeichneten Protokolle angezeigt. – Gestern: Es werden die ab dem Vortag aufgezeichneten Protokolle angezeigt. –...
Seite 50 6 Anzeigen der Protokollliste – COM: Befehlsalarm – FTP: Bei der periodischen FTP-Übertragung gespeicherte Fehlerprotokolle • [SD-Speicherkarte]: Die Rest- sowie die Ausgangskapazität der SD-Speicherkarte werden angezeigt. • [Löschen]-Taste: Mit dieser Taste kann die angezeigte Protokollliste gelöscht werden. Dabei werden etwaige auf SD-Speicherkarte abgespeicherte Aufzeichnungen mitgelöscht. WICHTIG •...
Seite 51: Wiedergabe Von Auf Sd-Speicherkarte Abgespeicherten Aufzeichnungen
7 Wiedergabe von auf SD-Speicherkarte abgespeicherten Aufzeichnungen 7 Wiedergabe von auf SD-Speicherkarte abge- speicherten Aufzeichnungen Beim Anklicken einer Zeit/Datumsangabe im Protokolllisten-Fenster wird von der “Live”-Seite auf die “Wiedergabe”-Seite umgeschaltet. Sind für die angeklickte Zeit/Datumsangabe Aufzeichnungen auf der SD-Speicherkarte vorhanden, so wird das erste dieser Bilder angezeigt.
Seite 52 7 Wiedergabe von auf SD-Speicherkarte abgespeicherten Aufzeichnungen Zahl der Bilder Anklicken eines Zeit-/Datumseintrags im Protokolllisten-Fenster bringt die Zahl aller darunter abgespeicherten Bilder sowie die Nummer des gegenwärtig angezeigten Bildes zur Anzeige. Anmerkung • Eine Bildnummer eingeben und die [Enter]-Taste auf der Tastatur drücken. Das der eingegebenen Nummer entsprechende Bild wird angezeigt.
Seite 53 7 Wiedergabe von auf SD-Speicherkarte abgespeicherten Aufzeichnungen [ENDE]-Taste Das letzte Bild wird angezeigt. Durchsuch [Start]-Taste Das angewählte Bild wird in den PC heruntergeladen. Vor dem Herunterladen der Bilder muss das Bestimmungsverzeichnis angegeben werden. (®Seite 95) Anklicken der [Start]-Taste ruft folgendes Fenster auf. Das herunterzuladende Bild wählen und anschließend die [OK]-Taste anklicken.
Seite 54: Wiedergabe Von Auf Sd-Speicherkarte Gespeicherten Bildern Im Format "H.264(1)"/ "H.264(2)
7 Wiedergabe von auf SD-Speicherkarte abgespeicherten Aufzeichnungen 7.2 Wiedergabe von auf SD-Speicherkarte gespei- cherten Bildern im Format “H.264(1)”/“H.264(2)” WICHTIG • Je nach Netzwerkumgebung ist das Herunterladen von Videodaten u.U. nicht möglich. Schieber Mit dem Schieber kann die Stelle festgelegt werden, ab der die Bildwiedergabe beginnt. Der Schieber funktioniert nur vor Beginn der Wiedergabe und wenn die Wiedergabe auf Pause geschaltet oder gestoppt ist.
Seite 55 7 Wiedergabe von auf SD-Speicherkarte abgespeicherten Aufzeichnungen • Audiowiedergabe erfolgt nur für Benutzer, deren Berechtigungsebene auf der “Bild/Audio”-Seite, [Audio]-Register, unter “Erlaubnisebene Audioübertragung/-empfang” gewählt wurde. [SCH-VOR]-Taste Mit jeder Betätigung dieser Taste ändert sich die Wiedergabegeschwindigkeit. Wird die [WIEDERG]-Taste bei Schnellrücklauf-Wiedergabe angeklickt, so kehrt die Wiedergabegeschwindigkeit auf den Normalwert zurück. Anmerkung •...
Seite 56 Windows Media Player ist die Wiedergabe von Videodaten eventuell nicht möglich. • Bilder mit sehr großem Datenumfang können u.U. nicht wiedergegeben werden. Weitere Informationen finden Sie auf unserer Webseite. http://security.panasonic.com/support/info/ Als Betriebssysteme werden Windows 8.1, Windows 8, und Windows 7 unterstützt. Bedienungsanleitung...
Seite 57: Netzwerksicherheit
8 Netzwerksicherheit 8 Netzwerksicherheit 8.1 Vorhandene Sicherheitsfunktionen Die Kamera bietet folgende Sicherheitsfunktionen. Zugriffskontrolle mittels Host- und Benutzer-Authentifizierung Individuelle Zugriffsrechte können durch Einstellung der Host- und/oder Benutzer-Authentifizierung auf “An” eingeschränkt werden. (®Seite 157, Seite 158) Zugriffskontrolle durch Verändern der HTTP-Portnummer Unberechtigte Zugriffe wie Port-Scannen u.Ä. können durch Ändern der HTTP-Portnummer verhindert werden.
Seite 58: Anzeigen Des Setupmenüs Auf Einem Pc
9 Anzeigen des Setupmenüs auf einem PC 9 Anzeigen des Setupmenüs auf einem PC Die Einstellung der Kamera kann über das Setupmenü erfolgen. WICHTIG • Das Setupmenü ist nur durch Benutzer mit der Berechtigungsebene “1. Administrator” bedienbar. Siehe Seite 157 zur Konfiguration von Berechtigungsebenen. 9.1 Anzeigen des Setupmenüs Die “Live”-Seite anzeigen.
Seite 59 9 Anzeigen des Setupmenüs auf einem PC → Das Setupmenü wird angezeigt. Zu Einzelheiten über das Menü siehe Seite 62. Bedienungsanleitung...
Seite 60: Einstellungen Im Setupmenü
9 Anzeigen des Setupmenüs auf einem PC 9.2 Einstellungen im Setupmenü Menütasten Setup-Seite Im linken Rahmen des Fensters die Taste für das gewünschte Setupmenü anklicken. Wo Registerkarten am oberen Ende der “Setup”-Seite im rechten Rahmen des Fensters vorhanden sind, das gewünschte Register anklicken und die entsprechenden Einstellungen vornehmen. Alle im rechten Rahmen des Fensters angezeigten Posten einstellen.
Seite 61 9 Anzeigen des Setupmenüs auf einem PC <Beispiel> Wenn Einstellungen in Feld A vorgenommen werden, die [Einst.]-Taste (B) unter Feld (A) anklicken. Die in Feld A gemachten Einstellungen werden nur dann gültig, wenn die [Einst.]-Taste (B) unter Feld (A) angeklickt wird. Wenn Einstellungen in Feld C vorgenommen werden, auf die gleiche Weise wie oben die [Einst.]-Taste (D) unter Feld C anklicken.
Seite 62: Setupmenü-Fenster
9 Anzeigen des Setupmenüs auf einem PC 9.3 Setupmenü-Fenster [Setup]-Taste Die “Setup”-Seite anzeigen. [Live]-Taste Die “Live”-Seite anzeigen. [Allgemeines]-Taste Zeigt die “Allgemeines”-Seite an. Auf der “Allgemeines”-Seite werden grundlegende Einstellungen wie Zeit und Datum, Kameratitel, sowie die Einstellungen für die SD-Speicherkarte vorgenommen. (®Seite 64) [Bild/Audio]-Taste Zeigt die “Bild/Audio”-Seite an.
Seite 63 9 Anzeigen des Setupmenüs auf einem PC [Benutzerverw.]-Taste Zeigt die “Benutzerverw.”-Seite an. Die die Authentifizierung betreffenden grundlegenden Einstellungen wie Kamera-Zugriffskontrolle für Benutzer und PCs erfolgen auf der Seite “Benutzerverw.”. (®Seite 157) [Netzwerk]-Taste Zeigt die “Netzwerk”-Seite an. Die die Netzwerkeinstellungen und die DDNS (Dynamic DNS), SNMP (Simple Network Management Protocol), FTP (File Transfer Protocol), NTP-Server und DiffServ betreffenden Einstellungen erfolgen auf der “Netzwerk”-Seite.
Seite 64: Grundeinstellung Der Kamera [Allgemeines]
10 Grundeinstellung der Kamera [Allgemeines] 10 Grundeinstellung der Kamera [Allgemeines] Auf der “Allgemeines”-Seite können grundlegende Einstellungen wie Kameratitel, Zeit und Datum sowie die Festlegungen für die SD-Speicherkarte und Protokolle erfolgen. Die “Allgemeines”-Seite enthält die Registerkarten [Allgemeines], [Internet], [SD-Speicherkarte], und [Protokoll]. 10.1 Grundeinstellungen [Allgemeines] Auf der “Allgemeines”-Seite das [Allgemeines]-Register anklicken.
Seite 65 10 Grundeinstellung der Kamera [Allgemeines] [Kameratitel] Den Titel der Kamera eingeben. Nach Eingeben des Kameratitels die [Einst.]-Taste anklicken. Der eingegebene Titel erscheint im “Kameratitel”-Feld. • Zulässige Zeichenanzahl: 0 - 20 Zeichen • Nicht verfügbare Zeichen: " & • Vorgabe: Die Modell-Nr. wird angezeigt. [Datum/Uhrzeit] Aktuelle Zeit und Datum einstellen.
Seite 66 10 Grundeinstellung der Kamera [Allgemeines] [Kameratitel-Anzeige] Mit “An” oder “Aus” die Einblendung des Kameratitels auf dem Bildschirm ein- bzw. ausschalten. Bei Wahl von “An” wird die unter “Kameratitel-Anzeige(0-9, A-Z)” eingegebene Zeichenfolge an der als “OSD” festgelegten Position angezeigt. • Vorgabe: Aus [Kameratitel-Anzeige(0-9, A-Z)] Die auf dem Bild anzuzeigende Zeichenfolge eingeben.
Seite 67 10 Grundeinstellung der Kamera [Allgemeines] Anmerkung • Die Funktion Höhenverkehrt steht zur Verfügung, wenn “Bild-Digitalisierung” auf <Decke> steht. (®Seite 97) • Bei Einstellung von “Bild-Digitalisierung” auf “Fischauge” können Bilder nicht höhenverkehrt angezeigt werden. [Anzeige] Hier können die unten aufgeführten Anzeigen aktiv bzw. inaktiv geschaltet werden. “An” wählen, wenn folgende Anzeigen zur Kontrolle des Betriebszustands eingesetzt werden sollen.
Seite 68 Bildern mithilfe eines Videoempfängers bei der Installation oder Wartung der Kamera; er kann nicht für Aufzeichnungs- oder Überwachungszwecke verwendet werden. [Verwendung eines Netzwerkmikrofons von Panasonic] Diese Einstellung wählen, wenn die Netzwerkkamera in Verbindung mit einem Netzwerkmikrofon von Panasonic verwendet wird.
Seite 69: Bei Verwendung Eines Netzwerkmikrofons Von Panasonic
10 Grundeinstellung der Kamera [Allgemeines] Anklicken von [Verwendung eines Netzwerkmikrofons von Panasonic] bringt ein Setupmenü in einem neuen Fenster auf. Bei Verwendung eines Netzwerkmikrofons von Panasonic Die folgenden Einstellungen sind erforderlich, um die Orientierung des Netzwerkmikrofons an das Kamerabild anzupassen.
Seite 70: Internet-Einstellungen [Internet]
10 Grundeinstellung der Kamera [Allgemeines] “Bezugsmarkierung” auf der auf dem Bildschirm angezeigten unteren Abdeckung anklicken. Der mit der Bilddrehvorrichtung eingestellte Winkel wird angezeigt. Die [Einst.]-Taste anklicken. → Hiermit werden die neuen Einstellungen gültig. WICHTIG • Die Einstellungen werden erst nach Anklicken der [Einst.]-Taste gültig. Anmerkung •...
Seite 71 10 Grundeinstellung der Kamera [Allgemeines] [Bereich] Die Region des Kamera-Aufstellungsorts wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Bei Einsatz der Kamera in Japan “Japan” wählen. Japan/Global [Service] Mit “Viewnetcam.com” oder “Aus” die Nutzung von “Viewnetcam.com” aktivieren bzw. deaktivieren. Anwählen von “Viewnetcam.com” und Anklicken der [Einst.]-Taste öffnet das Registrierungsfenster für “Viewnetcam.com”...
Seite 72: Einstellung Der Sd-Speicherkarte [Sd-Speicherkarte]
10 Grundeinstellung der Kamera [Allgemeines] 10.3 Einstellung der SD-Speicherkarte [SD-Speicher- karte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Seite 58, Seite 60) Hier erfolgen die Einstellungen für die SD-Speicherkarte. Betriebsmodus [SD-Speicherkarte] “Anwenden” oder “Nicht anwenden” wählen, um die Nutzung der SD-Speicherkarte zu aktivieren bzw. deaktivieren.
Seite 73: Aufzeichnungsstream
An: Audiodaten werden (im Format AAC-LC) mit den Videodaten (Format MP4) abgespeichert. Vorgabe: Aus [Restkapazitätsnachricht] Wenn für die SD-Speicherkarte die Restkapazitätsmeldung mittels E-Mailnachricht oder Panasonic-Alarmprotokoll aktiviert ist, einen der folgenden Grenzwerte für die Benachrichtigung wählen. 50%/ 20%/ 10%/ 5%/ 2% • Vorgabe: 50% Anmerkung •...
Seite 74 264(2)” getroffenen Einstellungen durch die für “H.264(2) & Aufzeichnung” ersetzt. • Zum Aufzeichnen von Daten auf einer SD-Speicherkarte mit einem Netzwerk-Diskrekorder von Panasonic “Aufzeichnungsformat” für “Aufzeichnungsstream” auf “JPEG(1)” setzen. • Wenn “Aufzeichnungsformat” auf “H.264(1)” oder “H.264(2)” steht, werden die Einstellungen für folgende Funktionen korrigiert.
Seite 75: Jpeg-Aufzeichnung(Manuell)
10 Grundeinstellung der Kamera [Allgemeines] JPEG-Aufzeichnung(Manuell) Diese Einstellung ist nur dann aktivierbar, wenn “Aufzeichnungsformat” auf “JPEG(1)” oder “JPEG(2)” und “Speicher-Trigger” auf “Manuell” steht. [Dateiname] Einen Dateinamen für das auf SD-Speicherkarte abzuspeichernde Bild wählen. Der Dateiname wird wie folgt aufgebaut. • Dateiname: [“Eingegebener Dateiname”...
Seite 76: H.264-Aufzeichnung(Alarm)
10 Grundeinstellung der Kamera [Allgemeines] [Bildspeicherintervall/Anzahl zu speichernder Bilder(Voralarm)] - [Anzahl zu speichernder Bilder] Die Anzahl der auf SD-Speicherkarte zu speichernden Voralarm-Bilder wählen. Aus/1Bild/2Bilder/3Bilder/4Bilder/5Bilder • Vorgabe: Aus [Bildspeicherintervall/Anzahl zu speichernder Bilder(Nachalarm)] - [Bildspeicherintervall] Wenn für “Speicher-Trigger” der Posten “Alarmeingang” oder “Manuell” gewählt ist, eines der folgenden Intervalle (Bildwiederholfrequenz) zum Abspeichern von Bildern auf der SD-Speicherkarte wählen: 0,1fps/ 0,2fps/ 0,33fps/ 0,5fps/ 1fps •...
Seite 77 Wenn “Überschreiben” auf “Aus” steht und die Restkapazität der SD-Speicherkarte “0 MB” beträgt, werden darauf keine Bilder abgespeichert. Wenn die Benachrichtigungsfunktion aktiviert ist, erhalten die registrierten Adressen sowie die Benachrichtigungsadressen für das Panasonic-Alarmprotokoll bei nahezu voller SD-Speicherkarte eine E-Mailnachricht. (®Seite 141, Seite 152) [Format] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 78 10 Grundeinstellung der Kamera [Allgemeines] Bilder SD-Speicherkarte [Bildzugriff] Auf der SD-Speicherkarte gesicherte Bilddaten können abgerufen werden. Die [Ausführ.]-Taste anklicken. Zum Abrufen der Bilder siehe Seite 79. Bedienungsanleitung...
Seite 79: Abrufen Von Auf Sd-Speicherkarte Gespeicherten Bildern Und Kopieren In Den Pc [Bilder Sd-Speicherkarte]
10 Grundeinstellung der Kamera [Allgemeines] 10.4 Abrufen von auf SD-Speicherkarte gespeicher- ten Bildern und Kopieren in den PC [Bilder SD-Spei- cherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Seite 58, Seite 60) Im Folgenden wird beschrieben, wie auf SD-Speicherkarte gespeicherte Bilder in den PC kopiert werden. Vorher muss auf der “Netzwerk”-Seite, [Netzwerk]-Register, der Posten “FTP-Zugriff auf Kamera”...
Seite 80: Anzahl Der Auf Der Sd-Speicherkarte Abspeicherbaren Jpeg-Bilder (Richtwert)
10 Grundeinstellung der Kamera [Allgemeines] Anzahl der auf der SD-Speicherkarte abspeicherbaren JPEG-Bilder (Richt- wert) WICHTIG • Die Werte in der folgenden Tabelle sind als Richtwerte zu verstehen. Genaue Angaben zur Anzahl der auf der SD-Speicherkarte abspeicherbaren Bilder sind nicht möglich. Zahlen sind je nach zu speicherndem Fotomotiv unterschiedlich.
Seite 81 10 Grundeinstellung der Kamera [Allgemeines] Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 2 GB 1.000 1.200 1.500 1.700 Kapazität der Bildqualität SD-Speicher- karte 5 Normal 9 Niedrig 64 GB 70.400 102.400 115.200 118.400 118.400 32 GB 35.200 51.200 57.600 59.200 59.200...
Seite 82 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 1280x1280 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 102.400 134.400 163.200 182.400 220.800 32 GB 51.200 67.200 81.600 91.200 110.400 16 GB 25.600 33.600 40.800 45.600 55.200 8 GB 12.800 16.800 20.400...
Seite 83 10 Grundeinstellung der Kamera [Allgemeines] Kapazität der Bildqualität SD-Speicher- karte 5 Normal 9 Niedrig 8 GB 80.400 94.800 110.000 114.400 124.800 4 GB 40.200 47.400 55.000 57.200 62.400 2 GB 20.100 23.700 27.500 28.600 31.200 Bild-Digitalisierung (Pixelzahl): 320x320 Kapazität der Bildqualität SD-Speicher- karte...
Seite 84 10 Grundeinstellung der Kamera [Allgemeines] Kapazität der Bildqualität SD-Speicher- karte 5 Normal 9 Niedrig 64 GB 89.600 124.800 147.200 160.000 169.600 32 GB 44.800 62.400 73.600 80.000 84.800 16 GB 22.400 31.200 36.800 40.000 42.400 8 GB 11.200 15.600 18.400 20.000 21.200 4 GB...
Seite 85 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 1600x1200 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 70.400 89.600 115.200 134.400 153.600 32 GB 35.200 44.800 57.600 67.200 76.800 16 GB 17.600 22.400 28.800 33.600 38.400 8 GB 8.800 11.200 14.400...
Seite 86 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 1280x960 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 128.000 160.000 192.000 224.000 256.000 32 GB 64.000 80.000 96.000 112.000 128.000 16 GB 32.000 40.000 48.000 56.000 64.000 8 GB 16.000 20.000 24.000...
Seite 87 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 800x600 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 204.800 320.000 384.000 486.400 563.200 32 GB 102.400 160.000 192.000 243.200 281.600 16 GB 51.200 80.000 96.000 121.600 140.800 8 GB 25.600 40.000 48.000...
Seite 88 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): VGA Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 320.000 448.000 512.000 576.000 640.000 32 GB 160.000 224.000 256.000 288.000 320.000 16 GB 80.000 112.000 128.000 144.000 160.000 8 GB 40.000 56.000 64.000...
Seite 89 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): QVGA Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 768.000 832.000 864.000 896.000 960.000 32 GB 384.000 416.000 432.000 448.000 480.000 16 GB 192.000 208.000 216.000 224.000 240.000 8 GB 96.000 104.000 108.000...
Seite 90 10 Grundeinstellung der Kamera [Allgemeines] Kapazität der Bildqualität SD-Speicher- karte 5 Normal 9 Niedrig 8 GB 12.800 17.200 21.200 23.600 26.400 4 GB 6.400 8.600 10.600 11.800 13.200 2 GB 3.200 4.300 5.300 5.900 6.600 Bedienungsanleitung...
Seite 91 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 1920x1080 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 89.600 115.200 147.200 160.000 192.000 32 GB 44.800 57.600 73.600 80.000 96.000 16 GB 22.400 28.800 36.800 40.000 48.000 8 GB 11.200 14.400 18.400...
Seite 92 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 1280x720 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 135.600 204.800 256.000 281.600 332.800 32 GB 76.800 102.400 128.000 140.800 166.400 16 GB 38.400 51.200 64.000 70.400 83.200 8 GB 19.200 25.600 32.000...
Seite 93 10 Grundeinstellung der Kamera [Allgemeines] Bild-Digitalisierung (Pixelzahl): 640x360 Kapazität der Bildqualität SD-Speicher- karte 0 Superfein 1 Fein 64 GB 384.000 563.200 665.600 716.800 819.200 32 GB 192.000 281.600 332.800 358.400 409.600 16 GB 96.000 140.800 166.400 179.200 204.800 8 GB 48.000 70.400 83.200...
Seite 94: Zeitlicher Umfang Der Auf Sd-Speicherkarte Abspeicherbaren H.264-Bilder (Richtwert)
198.400 211.200 214.400 4 GB 91.200 94.400 99.200 105.600 107.200 2 GB 45.600 47.200 49.600 52.800 53.600 Zeitlicher Umfang der auf SD-Speicherkarte abspeicherbaren H.264-Bilder (Richtwert) Zum zeitlichen Umfang der auf SD-Speicherkarte abspeicherbaren H.264-Bilder siehe die unten angegebene Webseite. http://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 95: Konfigurierung Des Pc-Verzeichnisses Zum Herunterladen Von Bildern [Protokoll]
10 Grundeinstellung der Kamera [Allgemeines] 10.5 Konfigurierung des PC-Verzeichnisses zum He- runterladen von Bildern [Protokoll] Auf der “Allgemeines”-Seite das [Protokoll]-Register anklicken. (®Seite 58, Seite 60) In diesem Abschnitt wird das Verzeichnis des PC konfiguriert, in das auf der SD-Speicherkarte gespeicherte Bilder heruntergeladen werden.
Seite 96 10 Grundeinstellung der Kamera [Allgemeines] dazugehörigen Bilder nicht abgespeichert. “Name m. Zeit/Datum” wählen, wenn sie abgespeichert werden sollen. (®Seite 170) Anmerkung • Wenn “Aufzeichnungsformat” auf “H.264(1)” oder “H.264(2)” steht, ist “FTP-Fehler” nicht wählbar. [Erlaubnisebene Protokollanzeige] Für das Einsehen und Betreiben von “Protokoll” auf der “Live”-Seite können Bednutzerebenen eingerichtet werden.
Seite 97: Bild- Und Toneinstellungen [Bild/Audio]
11 Bild- und Toneinstellungen [Bild/Audio] 11 Bild- und Toneinstellungen [Bild/Audio] Die das JPEG- und H.264-Bildformat betreffenden Einstellungen wie Bildqualität, Audio usw. können auf dieser Seite erfolgen. Die “Bild/Audio”-Seite enthält die Registerkarten [JPEG/H.264] , [Kamera], [Bild/Position] und [Audio]. Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” wird das [H.264]-Register angezeigt. 11.1 Einstellung der Bild-Digitalisierung [JPEG/H.
Seite 98: Einstellungen Für Jpeg-Bildformat [Jpeg/H.264]
11 Bild- und Toneinstellungen [Bild/Audio] 11.2 Einstellungen für JPEG-Bildformat [JPEG/H. 264] Auf der “Bild/Audio”-Seite das [JPEG/H.264]-Register anklicken. (®Seite 58, Seite 60) WICHTIG • Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” sind Einstellungen für JPEG-Bilder nicht möglich. • Bei Einstellung von “Bild-Digitalisierung” auf “9M Fischauge” sind Einstellungen unter “JPEG(2)” nicht möglich.
Seite 99 11 Bild- und Toneinstellungen [Bild/Audio] [Bild-Digitalisierung (Pixelzahl)] Die Bild-Digitalisierung für die Anzeige von JPEG-Bildern wählen. Die wählbaren Bild-Digitalisierungen hängen von der unter “Bild-Digitalisierung” getroffenen Einstellung ab. Siehe Seite 10 zu Informationen über wählbare Bild-Digitalisierungen. • Vorgabe: JPEG(1): Fischauge/2992x2992 [Bildqualität] Wählen Sie die Bildqualität der JPEG-Bilder für jede Bild-Digitalisierung (Pixelzahl). 0 Superfein/ 1 Fein/ 2/ 3/ 4/ 5 Normal/ 6/ 7/ 8/ 9 Niedrig •...
Seite 100: Einstellungen Für H.264-Bildformat [Jpeg/H.264]
11 Bild- und Toneinstellungen [Bild/Audio] 11.3 Einstellungen für H.264-Bildformat [JPEG/H. 264] Auf der “Bild/Audio”-Seite das [JPEG/H.264]-Register anklicken. (®Seite 58, Seite 60) In diesem Abschnitt erfolgen Einstellungen für H.264-Bilder wie “Max. Bitrate (pro Client)”, “Bild-Digitalisierung (Pixelzahl)” und “Bildqualität”. Siehe Seite 98 zu Einzelheiten über die Einstellungen für JPEG-Bilder. Bedienungsanleitung...
Seite 101 11 Bild- und Toneinstellungen [Bild/Audio] H.264(1)/H.264(2) [H.264-Übertragung] Mit “An” oder “Aus” die Übertragung von H.264-Bildern aktivieren bzw. deaktivieren. Wenn “4fach-Stream” für die “Bild-Digitalisierung” gewählt wird, ist “H.264-Übertragung” stets auf “An” eingestellt und diese Auswahlen können nicht gewählt werden. • An: Übertragung von H.264-Bildern •...
Seite 102 11 Bild- und Toneinstellungen [Bild/Audio] • Größte Mühe: In Abhängigkeit von der verfügbaren Netzwerkbandbreite werden H.264-Bilder mit einer Bitrate übertragen, die zwischen dem Maximal- und Minimalwert der unter “Max. Bitrate (pro Client)*” gewählten Bitrate liegt. • Erweiterte VBR: Die Übertragung von H.264-Bildern erfolgt mit der unter “Bildwiederholfrequenz*” gewählten Bildwiederholfrequenz;...
Seite 103 11 Bild- und Toneinstellungen [Bild/Audio] – H.264(2): 4096kbps* * Der für H.264 einstellbare Bitratenbereich ist je nach der gewählten “Übertragungspriorität” und “Bild-Digitalisierung (Pixelzahl)” unterschiedlich. Bei Einstellung von “Übertragungspriorität” auf “Konstante Bitrate”, “Priorität der Bildwiederholfrequenz”, “Erweiterte VBR” oder “Größte Mühe” • QVGA, VGA, 320x180, 640x360, 320x320, und 640x640: 64kbps - 4096kbps* •...
Seite 104 11 Bild- und Toneinstellungen [Bild/Audio] • Unicast-Port (AUTO): Der Mehrfachzugriff auf dieselbe Kamera durch bis zu 14 Benutzer ist möglich. Bei der Übertragung von Bild- und Tondaten von der Kamera werden “Unicast-Port1(Bild)” und “Unicast-Port2(Audio)” automatisch angewählt. Wenn eine Festlegung der Portnummer für die Übertragung von H.264-Bildern nicht erforderlich ist, wie z.B.
Seite 105 11 Bild- und Toneinstellungen [Bild/Audio] Anmerkung • Die Portnummer, die bei der Übertragung von Audiodaten durch das Gerät herangezogen wird, setzt sich aus der Multicast-Portnummer plus “1000” zusammen. [Multicast TTL/HOPLimit] Einen Wert für “Multicast TTL/HOPLimit” eingeben. • Einstellbare Werte: 1-254 •...
Seite 106: Einstellung Der Kameraoperationen [Kamera]
11 Bild- und Toneinstellungen [Bild/Audio] 11.4 Einstellung der Kameraoperationen [Kamera] Auf der “Bild/Audio”-Seite das [Kamera]-Register anklicken. (®Seite 58, Seite 60) Hier erfolgt die Einstellung der Kameraoperationen. WICHTIG • Diese Funktion ist verfügbar, wenn eine Einstellung für “Bild-Digitalisierung” ausgewählt wird, die 4fach PTZ oder 1fach PTZ enthält.
Seite 107 11 Bild- und Toneinstellungen [Bild/Audio] Anmerkung • Diese Funktion kann auch dazu genutzt werden, die Kamera bei der Einschaltung automatisch auf einen speziellen Modus einzustellen. • Die Selbstrückführung funktioniert auch bei Anzeige des Setupmenüs. • Wird 1fach PTZ angezeigt, wird die Presetposition 1 für die Ausgangsposition verwendet. Wird 4fach PTZ angezeigt, werden die Presetpositionen 1, 2, 3 und 4 für die Ausgangspositionen der entsprechenden Anzeigen (1, 2, 3 und 4) verwendet.
Seite 108: Einstellungen Für Bildeinst., Auflagemaß, Presetpositionen, Privatzone Und Viqs [Bild/Position]
11 Bild- und Toneinstellungen [Bild/Audio] 11.5 Einstellungen für Bildeinst., Auflagemaß, Pre- setpositionen, Privatzone und VIQS [Bild/Position] Auf der “Bild/Audio”-Seite das [Bild/Position]-Register anklicken. (®Seite 58, Seite 60) Anklicken der jedem Posten zugeordneten [Setup>>]-Taste bringt ein Detailmenü in einem neuen Fenster zur Anzeige.
Seite 109: Einstellung Der Bildqualität (Setupmenü "Bildeinst.")
11 Bild- und Toneinstellungen [Bild/Audio] [Privatzone] Mit der [Setup>>]-Taste das Setupmenü zum Einstellen von Privatzonen aufrufen. Das Setupmenü wird angezeigt. (®Seite 124) [VIQS] Mit der [Setup>>]-Taste das Setupmenü zum Festlegen von VIQS aufrufen. Das Setupmenü wird angezeigt. (®Seite 129) 11.5.1 Einstellung der Bildqualität (Setupmenü “Bildeinst.”) Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “Bildeinst.”...
Seite 110 11 Bild- und Toneinstellungen [Bild/Audio] [Erweiterter Dynamikbereich] Mit “An” oder “Aus” die Funktion erweiterter Dynamikbereich aktivieren bzw. deaktivieren. Diese Helligkeitskompensation gewährleistet eine klare Bildgabe von Objekten, auch unter stark variierenden Lichtverhältnissen. • An: Der erweiterte Dynamikbereich wird zugeschaltet. • Aus: Der erweiterte Dynamikbereich wird nicht zugeschaltet. •...
Seite 111 11 Bild- und Toneinstellungen [Bild/Audio] Anmerkung • Bei Aktivierung der Funktion erweiterter Dynamikbereich kann Bildrauschen in den dunkleren Bereichen des Objekts zunehmen. [Adaptive Schwarzdehnung] Mit “An” oder “Aus” die Lichtmangelkompensation aktivieren bzw. deaktivieren. Die Lichtmangelkompensation verwandelt dunklere Bereiche eines Bildes mittels digitaler Bildverarbeitung in hellere Bereiche. •...
Seite 112 11 Bild- und Toneinstellungen [Bild/Audio] WICHTIG • Bei Wahl eines Intervalls größer als “Max.1/30s” (Max. 2/30s/ Max. 4/30s/ Max. 6/30s/ Max. 10/30s/ Max. 16/30s) für “Max.Verschlusszeit” verringert sich die Bildwiederholfrequenz. In diesem Fall kann das unter “Auffrischintervall” für H.264 konfigurierte Übertragungsintervall länger sein als der eingestellte Wert.
Seite 113 11 Bild- und Toneinstellungen [Bild/Audio] • Vorgabe: Hoch [Verweilzeit] SFV481 Eine der folgenden Wartezeiten für die Umschaltung zwischen Farb- und Schwarzweißmodus wählen: 2s/ 10s/ 30s/ 1Min. • Vorgabe: 10s [Weißabgleich] Eines der unten aufgeführten Verfahren für den Weißabgleich wählen. Die farbgerechte Wiedergabe von weißen Bildteilen wird mit “Rotverstärkung” und “Blauverstärkung” eingestellt.
Seite 114: Einrichten Von Maskenbereichen
11 Bild- und Toneinstellungen [Bild/Audio] • Vorgabe: 128 [Blende] Die Blendenöffnung (Konturkorrektur) einstellen. Durch Bewegen des Cursors in Richtung “+” wird das Bild schärfer, durch Bewegen in Richtung “-” wird es weicher. Mit der [Rücksetz]-Taste können die Farben auf die Vorgaben zurückgesetzt werden. •...
Seite 115 11 Bild- und Toneinstellungen [Bild/Audio] Das Setupmenü “Bildeinst.” aufrufen. (®Seite 108) Bedienungsanleitung...
Seite 116 11 Bild- und Toneinstellungen [Bild/Audio] Die [Start]-Taste neben “Maskenbereich” anklicken. → Das Bild auf dem [Bild/Position]-Register wird in einem Rahmen in 64 Segmente (8x8) unterteilt angezeigt. Anmerkung • Für die Festlegung von Masken werden Fischaugenbilder verwendet, ungeachtet der eingestellten “Bild-Digitalisierung”. Bedienungsanleitung...
Seite 117: Konfigurieren Der Presetpositionen (Presetposition-Setup-Menü)
11 Bild- und Toneinstellungen [Bild/Audio] Die Segmente anklicken, die maskiert werden sollen. → Die angeklickten Segmente werden maskiert und erscheinen nun weiß. Die Maskierung kann durch erneutes Anklicken aufgehoben werden. Nach der Maskierung auf die [Ende]-Taste klicken. → Der das Bild auf dem [Bild/Position]-Register umgebende Rahmen verschwindet. WICHTIG •...
Seite 118 11 Bild- und Toneinstellungen [Bild/Audio] Bei Änderung von Position oder Zoomverhältnis werden die neu eingestellten Werte sofort auf die gerade auf dem [Bild/Position]-Register angezeigten Bilder angewendet. WICHTIG • Diese Funktion ist verfügbar, wenn eine Einstellung für “Bild-Digitalisierung” ausgewählt wird, die 4fach PTZ oder 1fach PTZ enthält.
Seite 119: Abspeichern Von Presetpositionen
11 Bild- und Toneinstellungen [Bild/Audio] • Bei Einstellung von “Bild-Digitalisierung” auf 4fach PTZ, 8M Fischauge + 4fach PTZ, 4M Fischauge + 4fach PTZ oder 4fach-Stream werden Bilder als 4fach PTZ-Bilder registriert. Dabei werden die Presetpositonen der 4 Bereiche gleichzeitig registriert. •...
Seite 120: Konfigurieren Der Presetpositionen (Anfangspositions-Setup-Menü)
11 Bild- und Toneinstellungen [Bild/Audio] Durch Anklicken dieser Taste das Setupmenü “Presetposition” schließen. 11.5.4 Konfigurieren der Presetpositionen (Anfangspositions-Set- up-Menü) Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “Presetposition” anklicken. (®Seite 108) Auf dieser Seite kann der 90°-Neigungswinkel und der vertikale Winkel, der bei der Montage der Kamera eingestellt wurde, sowie die horizontale Position der Ausschnittposition eingestellt werden.
Seite 121: Für Panoramabilder
11 Bild- und Toneinstellungen [Bild/Audio] Für Panoramabilder [Positionsabgleich]-Tasten • : Dreht die Anzeigeposition um 90° entgegen dem Uhrzeigersinn. • : Dreht die Anzeigeposition um 90° im Uhrzeigersinn. • : Passt die Anzeigeposition nach oben hin an. • : Passt die Anzeigeposition nach unten hin an. [Einst.]-Taste Speichert die angepasste Anzeigeposition.
Seite 122: Für Doppelpanoramabilder
11 Bild- und Toneinstellungen [Bild/Audio] Für Doppelpanoramabilder [Positionsabgleich]-Tasten • : Bilder werden um 90° nach links verschoben angezeigt. Die oberen und unteren Panoramabilder rücken zusammen. • : Bilder werden um 90° nach rechts verschoben angezeigt. Die oberen und unteren Panoramabilder rücken zusammen. •...
Seite 123 11 Bild- und Toneinstellungen [Bild/Audio] Die Einstellung des Auflagemaßes kann so konfiguriert werden, dass das Auflagemaß automatisch eingestellt und die bei der Umschaltung zwischen Farb- und Schwarzweißbild auftretende Fokusabweichung korrigiert wird. [Autom. Auflagemaßeinstellung] Anklicken der [Ausführ.]-Taste startet die autom. Auflagemaßeinstellung auf ein in Bildschirmmitte gelegenes Objekt.
Seite 124: Einstellung Von Privatzonen (Setupmenü "Privatzone")
11 Bild- und Toneinstellungen [Bild/Audio] 11.7 Einstellung von Privatzonen (Setupmenü “Pri- vatzone”) Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “Privatzone” anklicken. (®Seite 108) Bereiche, die auf dem Überwachungsbildschirm nicht angezeigt werden sollen, können als Privatzonen festgelegt und von der Anzeige ausgeschlossen werden. Bis zu 8 Privatzonen können festgelegt werden. Anmerkung •...
Seite 125 11 Bild- und Toneinstellungen [Bild/Audio] [Status] Mit “An” oder “Aus” die Anzeige von Privatzonen aktivieren bzw. deaktivieren. • An: Die Privatzone wird angezeigt. • Aus: Die Privatzone wird nicht angezeigt. • Vorgabe: Aus [Löschen]-Taste Die [Löschen]-Taste unter der zu löschenden Zone anklicken. [Schließen]-Taste Durch Anklicken dieser Taste das Setupmenü...
Seite 126: Viqs-Einstellungen
11 Bild- und Toneinstellungen [Bild/Audio] 11.8 VIQS-Einstellungen Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “VIQS” anklicken. (®Seite 108) VIQS ist die Abkürzung für Variable Image Quality on Specified area (Bereich für variierbare Bildqualität) und ermöglicht es, die Bildqualität innerhalb eines vorgegebenen Bereichs zu ändern. Die Bildqualität kann innerhalb eines vorgegebenen Aufnahmebereichs (Bild) angehoben werden.
Seite 127 11 Bild- und Toneinstellungen [Bild/Audio] Anmerkung • VIQS ist nur dann wählbar, wenn ein Fischauge-Modus für “2 Monitor” oder “9M Fischauge”/“4M Fischauge” für “Bild-Digitalisierung” gewählt ist. [Bereich] Der erste in einem Bild definierte VIQS-Bereich wird als Bereich 1 abgespeichert. (Darauf folgend eingestellte Bereiche werden laufend nummeriert.) [Status] Mit “An”...
Seite 128 11 Bild- und Toneinstellungen [Bild/Audio] • Aus: VIQS-Bereich wird nicht eingerichtet. • Vorgabe: Aus [Löschen]-Taste Löscht den VIQS-Bereich. Zum Löschen des VIQS-Bereichs diese Taste anklicken. [Ebene] Hier wird der Bildqualitätsunterschied zwischen festgelegten und nicht festgelegten Bereichen konfiguriert. Je größer der Qualitätsunterschied, desto mehr wird die Bildqualität im nicht festgelegten Bereich reduziert. Auf diese Weise kann das Volumen der Bilddaten reduziert werden.
Seite 129: Einstellung Des Viqs-Bereichs
11 Bild- und Toneinstellungen [Bild/Audio] 11.9 Einstellung des VIQS-Bereichs Den VIQS-Bereich in den unten beschriebenen Schritten vorgeben. Den Bereich durch Ziehen der Maus auf dem Bildschirm festlegen (bis zu 8 Bereiche). → Der festgelegte Bereich wird “1(Weiß)” benannt und in einem Rahmen dargestellt. Die Bereiche werden mit 1 beginnend laufend nummeriert.
Seite 130 11 Bild- und Toneinstellungen [Bild/Audio] Die [Einst.]-Taste anklicken. → Die Einstellungen der Kamera werden aktualisiert. Die [Löschen]-Taste unter dem zu löschenden Bereich anklicken. Die [Prüfen]-Taste anklicken. → Das Bild (“H.264(1)” oder “H.264(2)”), dessen [Prüfen]-Taste angeklickt wurde, wird angezeigt. 3 Sekunden nach Öffnen eines neuen Fensters kann die aktuelle Ausgangsbitrate in Kombination mit dem festgelegten VIQS-Bereich überprüft werden.
Seite 131: Toneinstellungen [Audio]
11 Bild- und Toneinstellungen [Bild/Audio] 11.10 Toneinstellungen [Audio] Auf der “Bild/Audio”-Seite das [Audio]-Register anklicken. (®Seite 58, Seite 60) Die Toneinstellungen erfolgen auf dieser Seite. Anmerkung • Bild und Ton sind nicht synchronisiert. Deshalb kann es zuweilen zu Synchronabweichungen zwischen Bild und Ton kommen. •...
Seite 132 11 Bild- und Toneinstellungen [Bild/Audio] [Mikrofonwahl] SF N 4 8 0 “Mikrofonwahl” kann nur konfiguriert werden, wenn “Mikrofoneingang”, “Interaktiv(Halb-Duplex)”, oder “Interaktiv(Voll-Duplex)” für “Audioübertragung/-empfang” gewählt wird. • Intern: Das integrierte Mikrofon der Kamera wird verwendet. • Extern: Verwendet Audio, das über das Mikrofon oder die Leitungseingangsklemme eingegeben wurde. Ein Audiokabel (Zubehör) muss an den Audiokabelstecker angeschlossen sein.
Seite 133 11 Bild- und Toneinstellungen [Bild/Audio] [Mikrofon-Eingangsintervall (Kamera zum PC)] Das Intervall für den Audioempfang wählen. 20ms/ 40ms/ 80ms/ 160ms • Vorgabe: 40ms Anmerkung • Wenn ein kürzeres Intervall gewählt wird, ergibt sich eine kürzere Verzögerungszeit. Wenn ein längeres Intervall gewählt wird, verlängert sich die Verzögerungszeit, aber Tonunterbrechungen nehmen ab. Das Intervall sollte an die Netzwerkumgebung angepasst werden.
Seite 134 11 Bild- und Toneinstellungen [Bild/Audio] [Erlaubnisebene Audioübertragung/-empfang] Eine Berechtigungsebene für das Senden/Empfangen von Audiodaten wählen. 1. Nur Ebene 1/ 2. Ebene 2 oder höher/ 3. Alle Benutzer • Vorgabe: 3. Alle Benutzer Anmerkung • Siehe Seite 157 zu Einzelheiten über Berechtigungsebenen. Bedienungsanleitung...
Seite 135: Einstellung Des Multibildschirms [Mehrfachbildschirm]
12 Einstellung des Multibildschirms [Mehrfachbildschirm] 12 Einstellung des Multibildschirms [Mehrfach- bildschirm] Kameras, deren Bilder im Mehrfachbildformat angezeigt werden sollen, können auf der “Mehrfachbildschirm”-Seite registriert werden. (®Seite 58, Seite 60) [IP-Adresse] Die IP-Adresse oder den Hostnamen der Kamera, deren Bilder im Mehrfachbildformat angezeigt werden sollen, eingeben.
Seite 136 “Network Camera Recorder with Viewer Software Lite”, welches Live-Überwachung und Aufzeichnung der Bilder von mehreren Kameras unterstützt, kann genutzt werden. Weitere Informationen finden Sie auch auf unserer Webseite (http://security.panasonic.com/support/info/). • Diese Kamera wird angegeben, wenn als IP-Adresse oder Hostname “selfcamera” angezeigt ist.
Seite 137: Alarmeinstellungen [Alarm]
13 Alarmeinstellungen [Alarm] 13 Alarmeinstellungen [Alarm] Auf dieser Seite erfolgen die Einstellungen für Operationen im Alarmfall, VMD-Bereich und Benachrichtigungen im Alarmfall. Die Seite “Alarm” enthält die Registerkarten [Alarm], [VMD-Bereich] und [Benachrichtigung]. 13.1 Einstellung der Alarmoperationen [Alarm] Auf der “Alarm”-Seite das [Alarm]-Register anklicken. (®Seite 58, Seite 60) Die Einstellung der Alarmoperationen erfolgt in diesem Abschnitt.
Seite 138 Anklicken von “VMD >>” bringt das [VMD-Bereich]-Register auf der Seite “Alarm” zur Anzeige. (®Seite 150) [Befehlsalarm] Durch Wahl von “An” oder “Aus” den Empfang von Befehlsalarm aktivieren bzw. deaktivieren. Mittels Befehlsalarm werden Alarmvorfälle bei den anderen Kameras über das Panasonic-Alarmprotokoll gemeldet. Bei Wahl von “An” werden sich über mehrere Kameras erstreckende Alarmoperationen durchgeführt.
Seite 139: Einstellung Der Alarmausgangsklemme [Alarm]
13 Alarmeinstellungen [Alarm] 13.2 Einstellung der Alarmausgangsklemme [Alarm] Auf der “Alarm”-Seite das [Alarm]-Register anklicken. (®Seite 58, Seite 60) Die die Alarmausgangsklemme betreffenden Einstellungen erfolgen in diesem Abschnitt. Alarmausgangsklemmen-Setup [Alarmausgang-Trigger] Mit “An” oder “Aus” die Bereitstellung von Alarmsignalen an der Alarmausgangsklemme im Alarmfall aktivieren bzw.
Seite 140: Einstellung Von Kameraoperationen Im Alarmfall [Alarm]
13 Alarmeinstellungen [Alarm] Die Bezeichnungen “AUX”, “Open” und “Close” auf der “Live”-Seite können geändert werden. AUX-Titel [AUX (max. 10 Zeichen)] Auf der “Live”-Seite eine Bezeichnung für “AUX” eingeben. • Nicht verfügbare Zeichen: " & • Vorgabe: AUX [Öffnen (max. 5 Zeichen)] Auf der “Live”-Seite eine Bezeichnung für “Open”...
Seite 141: Einstellungen Für E-Mail-Benachrichtigung Im Alarmfall
SD-Speicherkarte im Alarmfall konfiguriert werden können. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 144) [Panasonic-Alarmprotokoll] Mit “Benachrichtigung über Panasonic-Alarmprotokoll >>” das Setupmenü aufrufen, in dem die Einstellungen zum Versenden von Benachrichtigungen über Panasonic-Alarmprotokoll im Alarmfall konfiguriert werden können. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 145) [HTTP-Alarmnachricht] Mit “HTTP-Alarmnachricht >>”...
Seite 142: Einstellungen Für Ftp-Übertragung Von Alarmbildern
13 Alarmeinstellungen [Alarm] • Bei Einstellung von “Monitor-Ausgang” auf “On(NTSC)” oder “On(PAL)” ist das Anhängen von Bildern an E-Mail-Benachrichtigungen nicht möglich. Siehe Seite 167 zu Einzelheiten über die Konfigurierung dieser Einstellungen. 13.4.2 Einstellungen für FTP-Übertragung von Alarmbildern Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “FTP >>” klicken. (®Seite 140) WICHTIG •...
Seite 143 13 Alarmeinstellungen [Alarm] • Bei Einstellung von “Monitor-Ausgang” auf “On(NTSC)” oder “On(PAL)” ist die Übertragung von Alarmbildern zum FTP-Server nicht möglich. Siehe Seite 170 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 144: Einstellungen Für Die Aufzeichnung Auf Sd-Speicherkarte Im Alarmfall
13 Alarmeinstellungen [Alarm] 13.4.3 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “SD-Speicherkarte >>” klicken. (®Seite 140) Siehe Seite 72 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 145: Alarmfall
13 Alarmeinstellungen [Alarm] 13.4.4 Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “Benachrichtigung über Panasonic-Alarmprotokoll >>” klicken. (®Seite 140) Siehe Seite 153 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 146: Einstellungen Für Die Http-Alarmnachricht Im Alarmfall
13 Alarmeinstellungen [Alarm] 13.4.5 Einstellungen für die HTTP-Alarmnachricht im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “HTTP-Alarmnachricht >>” klicken. (®Seite 140) Siehe Seite 155 zu Einzelheiten über die Konfigurierung dieser Einstellungen. 13.4.6 Einstellung von Kameraoperationen im Alarmfall in Verbin- dung mit Alarmoperationen Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm”...
Seite 147: Vmd-Einstellungen [Vmd-Bereich]
13 Alarmeinstellungen [Alarm] • Aus: Bei Erfassung von Schnittstellenalarm 1 erfolgt keine Operation. • (4fach PTZ) [1-4]/[5-8]/[9-12]/[13-16]: Bei 4fach-PTZ werden alle 4 Bildsegmente auf ihre Presetpositionen geschaltet. • (1fach PTZ) 1-16: Wird eine bereits abgespeicherte Presetposition gewählt, fährt die Kamera bei Schnittstellenalarm 1 in diese Position.
Seite 148 13 Alarmeinstellungen [Alarm] • Abhängig von der Netzwerkumgebung kann die Benachrichtigung verspätet eingehen, auch wenn auf der Seite “Allgemeines” (®Seite 64), [Allgemeines]-Register, der Posten “Alarmstatus-Aktualisierungsmodus” auf “Echtzeit” steht. • Eine Änderung der JPEG/H.264 “Bild-Digitalisierung” kann eine Verschiebung des VMD-Bereichs zur Folge haben.
Seite 149 13 Alarmeinstellungen [Alarm] [VMD-Bildtyp] Bei Einstellung von “Bild-Digitalisierung” auf “2 Monitor” den Bildtyp wählen, für den der VMD-Bereich festgelegt werden soll. Bei Einstellung von “Bild-Digitalisierung” auf “8M Fischauge + Panorama” oder “4M Fischauge + Panorama”: – Fischauge: Legt den VMD-Bereich für Fischaugenbilder fest. –...
Seite 150: Zusätzliche Vmd-Info
[Zusätzliche Info] Mit “An” oder “Aus” das Hinzufügen zusätzlicher VMD-Informationen zu den eingeblendeten Bilddaten aktivieren bzw. deaktivieren. VMD-Informationen können mit bestimmten Netzwerk-Diskrekordern von Panasonic durchsucht werden. Zu Einzelheiten über Funktionen und Einstellung siehe die Bedienungsanleitung der angeschlossenen Geräte. • Vorgabe: Aus 13.5.1 Einstellung von VMD-Bereichen [VMD-Bereich]...
Seite 151 13 Alarmeinstellungen [Alarm] Zum Einrichten von Bewegungserkennungsbereichen die Maus über den Bildschirm ziehen. → Der umrissene Bereich wird als VMD-Bereich “1(Weiß)” festgelegt und in einem Rahmen dargestellt. Bei Einstellung von 2 - 4 VMD-Bereichen werden diese laufend nummeriert. Jeder Bereich wird in einem andersfarbigen Rahmen dargestellt.
Seite 152: Einstellungen Für Die Alarmbenachrichtigung [Benachrichtigung]
→ Hiermit werden die neuen Einstellungen gültig. 13.6 Einstellungen für die Alarmbenachrichtigung [Benachrichtigung] Auf der “Alarm”-Seite das [Benachrichtigung]-Register anklicken. (®Seite 58, Seite 60) In diesem Abschnitt können die Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll und die HTTP-Alarmnachricht konfiguriert werden. Bedienungsanleitung...
Seite 153: Einstellungen Für Das Panasonic-Alarmprotokoll
13 Alarmeinstellungen [Alarm] 13.6.1 Einstellungen für das Panasonic-Alarmprotokoll Benachrichtigung über Panasonic-Alarmprotokoll [Panasonic-Alarmprotokoll] Mit “An” oder “Aus” die Benachrichtigung über Panasonic-Alarmprotokoll gemäß der unten beschriebenen Einstellung unter “Benachrichtigungsadresse”, Ankreuzfelder “Alarm” und “Diag.” aktivieren bzw. deaktivieren. – Im Alarmfall (“Alarm”) – Bei Eingang einer Benachrichtigung über die Restkapazität der SD-Speicherkarte (“Diag.”) –...
Seite 154 Bei Wahl von “An” wird der Alarmvorfall den registrierten IP-Adressen der Bestimmungsserver in numerischer Reihenfolge gemeldet (zuerst IP-Adresse 1, zuletzt IP-Adresse 8). [Zusätzl. Alarmbereich-Daten (VMD/Autom.Tracking)] Mit “An” oder “Aus” die Benachrichtigung über Panasonic-Alarmprotokoll von Bereich-Nummern, in denen VMD-Alarm erkannt wurde, aktivieren bzw. deaktivieren. •...
Seite 155: Einstellungen Für Die Http-Alarmnachricht
13 Alarmeinstellungen [Alarm] WICHTIG • Bei Eingabe des Hostnamens für die “Bestimmungs-Serveradresse” müssen die DNS-Einstellungen auf dem [Netzwerk]-Register der “Netzwerk”-Seite durchgeführt werden. (®Seite 162) • Sicherstellen, dass die IP-Bestimmungsadressen korrekt registriert worden sind. Wenn eine registrierte Bestimmungsadresse ungültig ist, kann an diese keine Benachrichtigung erfolgen. 13.6.2 Einstellungen für die HTTP-Alarmnachricht HTTP-Alarmnachricht [Adresse 1] - [Adresse 5]...
Seite 156 13 Alarmeinstellungen [Alarm] • Zulässige Zeichenanzahl: " & : ; \ [Passwort] Ein Passwort für den Zugriff auf den HTTP-Server eingeben. • Zulässige Zeichenanzahl: 0 - 63 Zeichen • Nicht verfügbare Zeichen: " & [Benachr-inhalt] Den Benachrichtigungsinhalt eingeben, der auf die unter [Adresse 1] - [Adresse 5] eingestellten Adressen des HTTP-Bestimmungsservers folgen soll.
Seite 157: Authentifizierungseinstellungen [Benutzerverw.]
14 Authentifizierungseinstellungen [Benutzerverw.] 14 Authentifizierungseinstellungen [Benutzer- verw.] Die die Authentifizierung betreffenden Einstellungen wie Kamera-Zugriffskontrolle für Benutzer und PCs über einen PC oder ein Handy/mobiles Endgerät erfolgen auf der Seite “Benutzerverw.”. Die Seite “Benutzerverw.” enthält die 3 Registerkarten [Benutzer-Auth.], [Host-Auth.] und [System]. 14.1 Einstellung der Benutzer-Authentifizierung [Be- nutzer-Auth.] Auf der “Benutzerverw.”-Seite das [Benutzer-Auth.]-Register anklicken.
Seite 158: Einstellung Der Host-Authentifizierung [Host-Auth.]
14 Authentifizierungseinstellungen [Benutzerverw.] Anmerkung • Bei einer Änderung der Einstellung von [Authentifizierung] den Browser schließen und erneut auf die Kamera zugreifen. • Bei anderen Geräten wie z.B. Netzwerk-Diskrekordern ist Digest-Authentifizierung nicht unterstützt, wenn nicht anders angegeben. (Stand Oktober, 2014) [Benutzername] Einen Benutzernamen eingeben.
Seite 159: Einstellung Von Streamingpriorität [System]
14 Authentifizierungseinstellungen [Benutzerverw.] Einstellungen zur Einschränkung der Zugriffsrechte der PCs (IP-Adresse) auf die Kamera können auf dieser Seite erfolgen. [Host-Auth.] Mit “An” oder “Aus” die Host-Authentifizierung aktivieren bzw. deaktivieren. • Vorgabe: Aus [IP-Adresse] Die IP-Adresse eines auf die Kamera zugriffsberechtigten PCs eingeben. Der Hostname kann nicht als IP-Adresse eingegeben werden.
Seite 160 14 Authentifizierungseinstellungen [Benutzerverw.] Anmerkung • Bei Einstellung von “Bild-Digitalisierung” auf “4fach-Stream” kann auf die Systemeinstellungen nicht zugegriffen werden. Priority Stream [Aktivierung] Mit “An” oder “Aus” Streamingpriorität aktivieren bzw. deaktivieren. • Vorgabe: Aus Anmerkung • Wenn unter “Priority Stream” der Posten “Aktivierung” auf “An” steht, ist die Anzahl der auf die Kamera zugreifenden Benutzer eingeschränkt.
Seite 161 14 Authentifizierungseinstellungen [Benutzerverw.] Anmerkung • Bei Einstellung von “H.264-Übertragung” auf “An” kann das Übertragungsintervall länger sein als der eingestellte Wert, wenn ein von einem Sternchen (*) gefolgter Wert gewählt wird. Bedienungsanleitung...
Seite 162: Netzwerkeinstellungen [Netzwerk]
15 Netzwerkeinstellungen [Netzwerk] 15 Netzwerkeinstellungen [Netzwerk] Die Netzwerkeinstellungen erfolgen auf der “Netzwerk”-Seite. Über die “Netzwerk”-Seite sind die [Netzwerk]- und [Erweitert]-Register zugänglich. 15.1 Netzwerkeinstellungen [Netzwerk] Auf der “Netzwerk”-Seite das [Netzwerk]-Register anklicken. (®Seite 58, Seite 60) Für die Netzwerkeinstellungen werden folgende Informationen benötigt. Wenden Sie sich bitte an Ihren Netzwerk-Administrator oder Internet-Dienstanbieter.
Seite 163 15 Netzwerkeinstellungen [Netzwerk] IPv4-Netzwerk [Netzwerkeinstellungen] Ein Verfahren zum Einrichten der IP-Adresse wählen. • Statisch: Die IP-Adresse wird unter “IPv4-Adresse” manuell eingegeben. • DHCP: Die IP-Adresse wird mittels DHCP abgeleitet. • Autom.(AutoIP): Die IP-Adresse wird mittels DHCP abgeleitet. Wenn kein DHCP-Server verfügbar ist, wird die IP-Adresse automatisch zugeteilt.
Seite 164 15 Netzwerkeinstellungen [Netzwerk] IPv6-Netzwerk [Manuell] Mit “An” oder “Aus” die manuelle Einstellung der IP-Adresse für das IPv6-Netzwerk (IPv6-Adresse) aktivieren bzw. deaktivieren. • An: Manuelle Eingabe der IPv6-Adresse aktiviert. • Aus: Manuelle Eingabe der IPv6-Adresse deaktiviert. • Vorgabe: Aus [IPv6-Adresse] Wenn “Manuell” auf “An” steht, muss die IPv6-Adresse manuell eingegeben werden. Keine bereits vergebene Adresse eingeben.
Seite 165 Mit “nur 20Min.” bzw. “Immer anzeigen” die Dauer festlegen, für die die Netzwerkeinstellung mithilfe der Panasonic “IP Setting Software” ab Starten der Kamera zugelassen werden soll. • nur 20Min.: Für die Einstellung des Netzwerks mithilfe der Panasonic “IP Setting Software” sind 20 Minuten ab Starten der Kamera zulässig. •...
Seite 166: Erweiterte Netzwerkeinstellungen [Erweitert]
15 Netzwerkeinstellungen [Netzwerk] • Durch die Portweiterleitung wird eine globale IP-Adresse in eine private IP-Adresse umgewandelt; “Statisches IP-Masquerading” und “Umsetzung zwischen zwei Adressenräumen im Internet) (NAT)” erfüllen diese Funktion. Diese Funktion muss im Router eingestellt werden. • Wenn die Kameras an einen Router angeschlossen werden, um Kamerabilder über den Browser im Internet zu betrachten, muss jeder Kamera eine HTTP-Portnummer zugewiesen und mittels Portweiterleitung die Adressenübersetzung aktiviert werden.
Seite 167: Einstellungen Zum Verschicken Von E-Mails
15 Netzwerkeinstellungen [Netzwerk] 15.2.1 Einstellungen zum Verschicken von E-Mails [E-Mail-Nachricht] Mit “An” oder “Aus” die Email-Benachrichtigung gemäß der unten beschriebenen Einstellung unter “Benachrichtigungsadresse”, Ankreuzfelder “Alarm” und “Diag.” aktivieren bzw. deaktivieren. – Im Alarmfall (“Alarm”) – Bei Eingang einer Benachrichtigung über die Restkapazität der SD-Speicherkarte (“Diag.”) –...
Seite 168 15 Netzwerkeinstellungen [Netzwerk] • Wenn “On(NTSC)” oder “On(PAL)” für die “Monitor-Ausgang” gewählt wird, können keine Bilder angehängt werden. [Bild-Digitalisierung (Pixelzahl)] Die Bild-Digitalisierung für Bilder wählen, die an E-Mails angehängt werden. JPEG(1)/JPEG(2) • Vorgabe: JPEG(1) [SMTP-Serveradresse] Die IP-Adresse oder den Hostnamen des zum Verschicken von E-Mail verwendeten SMTP-Servers eingeben. •...
Seite 169 15 Netzwerkeinstellungen [Netzwerk] [Absender-E-Mail-Adresse] Die Email-Adresse des Absenders eingeben. Die eingegebene Email-Adresse wird in der Zeile “Von” (Absender) der verschickten Mail angezeigt. • Zulässige Zeichenanzahl: 3 - 128 Zeichen • Zulässige Zeichen: Alphanumerische Zeichen, einschließlich das Zeichen (@), Punkt (.), Unterstrich (_) und Bindestrich (-).
Seite 170: Einstellungen Für Ftp-Übertragung
15 Netzwerkeinstellungen [Netzwerk] 15.2.2 Einstellungen für FTP-Übertragung Anmerkung • Bei Wahl von “4fach-Stream” für “Bild-Digitalisierung” ist die FTP-Übertragung nicht verfügbar. • Bei Einstellung von “Monitor-Ausgang” auf “On(NTSC)” oder “On(PAL)” ist die FTP-Übertragung nicht verfügbar. [FTP-Alarmbildübertragung] Mit “An” oder “Aus” die Übertragung von Alarmbildern zum FTP-Server aktivieren bzw. deaktivieren. •...
Seite 171 15 Netzwerkeinstellungen [Netzwerk] [Dateiname] Den Dateinamen der zu einem FTP-Server zu übertragenden Alarmbilder eingeben. Der Dateiname wird wie folgt aufgebaut. Dateiname: [“Eingegebener Dateiname” + “Zeit und Datum (Jahr/ Monat/ Tag/ Stunde/ Minute/ Sekunde)”] + “laufende Nummer” • Zulässige Zeichenanzahl: 1 - 32 Zeichen •...
Seite 172 15 Netzwerkeinstellungen [Netzwerk] 1280x1280 1280x960 1280x720 800x600 Bild-Di- 640x640 gitalisie- rung 640x360 320x320 QVGA 320x180 [Nachalarm] • Übertragungsintervall Ein Übertragungsintervall für die Alarmbildübertragung zum FTP-Server wählen. 0,1fps/ 0,2fps/ 0,33fps/ 0,5fps/ 1fps • Vorgabe: 1fps • Zahl der Alarmbilder Die Anzahl der zu übertragenden Alarmbilder wählen: 1Bild/ 2Bilder/ 3Bilder/ 4Bilder/ 5Bilder/ 6Bilder/ 7Bilder/ 8Bilder/ 9Bilder/ 10Bilder/ 20Bilder/ 30Bilder/ 50Bilder/ 100BilderBilder/ 200Bilder/ 300Bilder/ 500Bilder/ 1000Bilder/ 1500Bilder/ 2000Bilder/ 3000Bilder •...
Seite 173 15 Netzwerkeinstellungen [Netzwerk] • Nicht verfügbare Zeichen: " & ; • Vorgabe: Keine (leer) [Dateiname] Den Dateinamen (Name der zu übertragenden Bilddatei) eingeben und eine der folgenden Namensoptionen wählen. • Name m. Zeit/Datum: Der Dateiname wird wie folgt aufgebaut:[“Eingegebener Dateiname” + “Zeit und Datum (Jahr/ Monat/ Tag/ Stunde/ Minute/ Sekunde)”...
Seite 174: Einstellung Des Ntp-Servers
15 Netzwerkeinstellungen [Netzwerk] • Einstellbare Portnummern: 1-65535 • Vorgabe: 21 Folgende Portnummern stehen nicht zur Verfügung, da sie bereits vergeben sind. 20, 23, 25, 42, 53, 67, 68, 69, 80, 110, 123, 161, 162, 443, 995, 10669, 10670 [FTP-Modus] Den FTP-Modus auf “Passiv” oder “Aktiv” setzen. Gewöhnlich “Passiv”...
Seite 175: Einstellung Der Upnp-Parameter
15 Netzwerkeinstellungen [Netzwerk] WICHTIG • Zum Abfragen der NTP-Serveradresse beim DHCP-Server muss auf der “Netzwerk”-Seite, “Netzwerkeinstellungen”-Register, der Posten [Netzwerk] auf “DHCP”, “Autom.(AutoIP)”, oder “Autom. (erweitert)” gesetzt werden. (®Seite 162) [NTP-Serveradresse] Wenn “Einstellung der NTP-Serveradresse” auf “Manuell” steht, die IP-Adresse oder den Hostnamen des NTP-Servers eingeben.
Seite 176 15 Netzwerkeinstellungen [Netzwerk] • Vorgabe: Aus Anmerkung • Bei der Portweiterleitung kann sich eventuell die Portnummer ändern. Falls sie sich geändert hat, müssen auch die für den PC und die Rekorder registrierten Portnummern geändert werden. • UPnP kann genutzt werden, wenn die Kamera an ein IPv4-Netzwerk angeschlossen ist. IPv6 ist nicht unterstützt.
Seite 177: Einstellung Der Https-Parameter
15 Netzwerkeinstellungen [Netzwerk] 15.2.5 Einstellung der HTTPS-Parameter Zur erhöhten Netzwerksicherheit kann der Zugriff auf die Kameras über HTTPS verschlüsselt werden. Siehe Seite 181 zu Einzelheiten über die HTTPS-Einstellungen. [CRT-Schlüssel generieren] Der CRT-Schlüssel (SSL-Kodierungsschlüssel) für das HTTPS-Protokoll wird generiert. Zum Generieren des CRT-Schlüssels durch Anklicken der [Ausführ.]-Taste das Dialogfeld “CRT-Schlüssel generieren”...
Seite 178: Ddns-Einstellungen
15 Netzwerkeinstellungen [Netzwerk] [CA-Zertifikat - Information] Zeigt die Informationen des Serverzertifikats an. Anklicken der [Prüfen]-Taste bringt die registrierten Informationen des installierten Serverzertifikats im Dialogfeld “CA-Zertifikat - Prüfen” zur Anzeige. Ist kein Serverzertifikat installiert, so werden die Informationen des generierten CSR angezeigt. Durch Anklicken der [Löschen]-Taste kann das installierte Serverzertifikat gelöscht werden.
Seite 179: Snmp-Einstellungen
15 Netzwerkeinstellungen [Netzwerk] Siehe Seite 195 zu Einzelheiten über DDNS-Einstellungen. [Bereich] Die Region des Kamera-Aufstellungsorts wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Bei Einsatz der Kamera in Japan “Japan” wählen. Japan/Global [Service] Damit kann ein DDNS-Dienst gewählt werden. • Aus: DDNS wird nicht aktiviert. •...
Seite 180: Diffserv-Einstellungen
15 Netzwerkeinstellungen [Netzwerk] WICHTIG • Bei Anwendung der SNMP-Funktion muss der Community-Name eingegeben werden. Ohne Eingabe des Community-Namens kann die SNMP-Funktion nicht angewendet werden. [Kameratitel] Den Kameratitel für die Verwaltung der Kamera über die SNMP-Funktion eingeben. • Zulässige Zeichenanzahl: 0 - 32 Zeichen •...
Seite 181: Https-Einstellungen
15 Netzwerkeinstellungen [Netzwerk] 15.3 HTTPS-Einstellungen Auf dieser Seite erfolgen die Einstellungen für das HTTPS-Protokoll, mit dem der Zugriff auf die Kameras zur erhöhten Netzwerksicherheit verschlüsselt werden kann. Das Einstellverfahren für die HTTPS-Parameter ist im Folgenden beschrieben. Generierung des CRT-Schlüssels (SSL-Kodierungsschlüssel) Bei Verwendung des selbstsignierten Zertifikats Bei Verwendung des Serverzertifikats Generierung einer CSR (Certificate Signing Request...
Seite 182: Generierung Des Crt-Schlüssels (Ssl-Kodierungsschlüssel)
15 Netzwerkeinstellungen [Netzwerk] Anmerkung • Um ein Serverzertifikat nutzen zu können, muss dieses zunächst bei der Zertifizierungsstelle (CA) beantragt und von dieser erteilt werden. • Es wird entweder ein selbstsigniertes oder ein Serverzertifikat benötigt. Sind beide Zertifikate installiert, so hat das Serverzertifikat gegenüber dem selbstsignierten Zertifikat den Vorrang. 15.3.1 Generierung des CRT-Schlüssels (SSL-Kodierungsschlüs- sel) WICHTIG...
Seite 183: Generierung Des Selbstsignierten Zertifikats (Sicherheitszertifikat)
15 Netzwerkeinstellungen [Netzwerk] • Bei der Aktualisierung des CRT-Schlüssels wird der alte CRT-Schlüssel in einem Protokoll abgespeichert. Anklicken der [Verlauf]-Taste unter “Aktueller CRT-Schlüssel” im Dialogfeld “CRT-Schlüssel generieren” bringt das Dialogfeld “Alter CRT-Schlüssel” zur Anzeige, in dem die Schlüssellänge sowie Zeit und Datum der Generierung des alten Schlüssels eingesehen werden können.
Seite 184 15 Netzwerkeinstellungen [Netzwerk] Posten Beschreibung Zulässige Zeichenanzahl [Staat] Den Namen des Staats eingeben. (Kann wegge- 128 Zeichen lassen werden.) [Ort] Den Ortsnamen eingeben. (Kann weggelassen 128 Zeichen werden.) [Organisation] Den Namen der Organisation eingeben. (Kann 64 Zeichen weggelassen werden.) [Organisatorische Den Namen der organisatorischen Einheit einge- 64 Zeichen Einheit]...
Seite 185: Generierung Einer Csr (Certificate Signing Request [Zertifikatsregistrierungsanforderung])
15 Netzwerkeinstellungen [Netzwerk] • Anklicken der [Prüfen]-Taste bringt die registrierten Informationen des selbstsignierten Zertifikats (Sicherheitszertifikat) im Dialogfeld “Selbstsigniertes Zertifikat - Prüfen” zur Anzeige. • Durch Anklicken der [Löschen]-Taste kann das selbstsignierte Zertifikat (Sicherheitszertifikat) gelöscht werden. • Das selbstsignierte Zertifikat kann nicht gelöscht werden, wenn “Anschluss” auf “HTTPS” steht. 15.3.3 Generierung einer CSR (Certificate Signing Request [Zerti- fikatsregistrierungsanforderung]) WICHTIG...
Seite 186 15 Netzwerkeinstellungen [Netzwerk] Die [Ausführ.]-Taste zu “CA-Zertifikat - CSR generieren” anklicken. → Das Dialogfeld “CA-Zertifikat - CSR generieren” wird angezeigt. Die Informationen für das zu generierende Zertifikat eingeben. Posten Beschreibung Zulässige Zeichenanzahl [Eigenname] Kamera-Adresse oder Hostnamen eingeben. 64 Zeichen [Land] Den Landesnamen eingeben.
Seite 187: Installation Des Serverzertifikats
15 Netzwerkeinstellungen [Netzwerk] WICHTIG • Das Serverzertifikat wird für die generierte CSR und den CRT-Schlüssel im Satz ausgestellt. Wird der CRT-Schlüssel nach dem Antrag bei der Zertifizierungsstelle neu generiert oder aktualisiert, so wird das ausgestellte Serverzertifikat ungültig. Anmerkung • Die Kamera generiert die CSR-Datei im PEM-Format. 15.3.4 Installation des Serverzertifikats WICHTIG •...
Seite 188: Einrichten Des Anschlussprotokolls
15 Netzwerkeinstellungen [Netzwerk] • Zum Ändern (oder Aktualisieren) des Serverzertifikats die Schritte 1 und 2 durchführen. WICHTIG • Vor Löschen des gültigen Serverzertifikats (Sicherheitszertifikat) sicherstellen, dass die Datei im PC oder auf einem Datenträger gesichert worden ist. Die Sicherungsdatei wird benötigt, falls das Serverzertifikat erneut installiert werden soll.
Seite 189: Installieren Des Sicherheitszertifikats
15 Netzwerkeinstellungen [Netzwerk] Die IP-Adresse der Kamera in das Adressenfeld des Browsers eingeben. • Eingabebeispiel: https://192.168.0.10/ WICHTIG • Wenn eine andere HTTPS-Portnummer als “443” verwendet wird, “https://IP-Adresse der Kamera +: (Doppelpunkt) + Port-Nummer” in das Adressenfeld des Browsers eingeben. (Beispiel: https://192.168.0.11:61443) •...
Seite 190 15 Netzwerkeinstellungen [Netzwerk] Bei Anzeige des Fensters mit der Sicherheitswarnmeldung “Laden dieser Website fortsetzen (nicht empfohlen).” → Die “Live”-Seite wird angezeigt. Falls ein Authentifizierungsfenster erscheint, geben Sie Benutzernamen und Passwort ein. Anmerkung • Wenn dieses Fenster beim Zugriff auf ein Gerät außer der Kamera oder einer Website erscheint, kann ein Sicherheitsproblem aufgetreten sein.
Seite 191 15 Netzwerkeinstellungen [Netzwerk] “Zertifikat installieren...” anklicken. Anmerkung • Wird [Zertifikat installieren...] nicht angezeigt, Internet Explorer schließen und anschließend durch Wahl von [Als Administrator ausführen] erneut starten. [Start] ® [Alle Programme] anklicken ® [Windows Explorer] mit der rechten Maustaste anklicken ® [Als Administrator ausführen] anklicken.
Seite 192 15 Netzwerkeinstellungen [Netzwerk] Unter “Zertifikatimport-Assistent” “Weiter” anklicken. Anmerkung • Bei Internet Explorer 10 oder Internet Explorer 11 “Speicherort” wählen und auf “Weiter ” klicken. Bedienungsanleitung...
Seite 193 15 Netzwerkeinstellungen [Netzwerk] “Zertifikate in folgendem Speicher speichern” wählen und “Durchsuch...” anklicken. “Vertrauenswürdige Stammzertifizierungsstelle” wählen und “OK” anklicken. Bedienungsanleitung...
Seite 194 15 Netzwerkeinstellungen [Netzwerk] “Weiter” anklicken. “Fertigstellen” anklicken. Bedienungsanleitung...
Seite 195: Ddns-Einstellungen
15 Netzwerkeinstellungen [Netzwerk] “Ja” anklicken. → Es sollte nun der Hinweis “Der Importvorgang war erfolgreich.” erscheinen. “OK” anklicken. → Wenn der Browser nach der Installation des Zertifikats wieder gestartet wird, erscheint “Zertifikatfehler” nicht. 15.5 DDNS-Einstellungen Folgende DDNS-Dienste sind zugänglich, wenn die DDNS-Funktion aktiviert ist: •...
Seite 196: Einrichten Eines Ddns-Dienstes (Erklärt Am Beispiel Von "Viewnetcam.com")
15 Netzwerkeinstellungen [Netzwerk] Anmerkung • “Viewnetcam.com” ist ein für den Einsatz in Verbindung mit Panasonic-Netzwerkkameras entwickelter dynamischer DNS-Dienst. Weitere Informationen finden Sie auf der “Viewnetcam.com”-Website (http://www.viewnetcam.com/). DDNS-Dienste (IPv4/IPv6) DDNS-Dienste ermöglichen es, Kamerabilder über das Internet zu betrachten. DDNS ist ein System, das dynamische globale Adressen und Domain-Namen aktualisieren kann.
Seite 197: Nutzung Von "Viewnetcam.com
15 Netzwerkeinstellungen [Netzwerk] “*****.viewnetcam.com” und die aktuelle globale Adresse werden automatisch registriert. Nutzern von “Viewnetcam.com” wird ein eindeutiger “Domain-Name” zugeteilt (z.B.: *****.viewnetcam.com). Sobald dem Dienstserver die globale Adresse von der Kamera mitgeteilt wird, erfolgt die Verwaltung des Domain-Namens der Kamera und der globalen Adresse des Routers (bzw. der Kamera) automatisch durch den “Viewnetcam.com”-Dienst.
Seite 198: Anmeldeverfahren Für Den "Viewnetcam.com"-Dienst
15 Netzwerkeinstellungen [Netzwerk] [Anzeigemethode für die globale IP-Adresse] [Anzeigemethode für die globale IP-Adresse] sollte gewöhnlich auf “Normal” stehen. Wenn der Zugriff auf die Kamera mit der registrierten URL 30 Minuten nach der Registrierung bei “Viewnetcam.com” nicht möglich ist, “Erweitert” wählen. In diesem Fall muss UPnP (®Seite 175) für die Kamera und für den Router aktiviert werden.
Seite 199: Einsehen Der Anmeldeinformationen Für Den "Viewnetcam.com"-Dienst
15 Netzwerkeinstellungen [Netzwerk] Der Zugriff auf die Kamera kann über die bei der Registrierung gewählte URL erfolgen. Diese URL kann jedoch nicht verwendet werden, wenn über einen an dasselbe Netzwerk (LAN) angeschlossenen PC auf die Kamera zugegriffen wird. Anmerkung • Mit Abschluss der Registrierung für den “Viewnetcam.com”-Dienst wird die unter “Persönliche(Kamera) URL”...
Seite 200: Nutzung Von "Aktualisierung Dynamic Dns
15 Netzwerkeinstellungen [Netzwerk] 15.5.5 Nutzung von “Aktualisierung Dynamic DNS” [Host-Name] Den für Aktualisierung Dynamic DNS zu verwendenden Hostnamen eingeben. • Zulässige Zeichenanzahl: 3 - 250 Zeichen Im Format “(Host-Name). (Domain-Name)” eingeben. • Zulässige Zeichen: Alphanumerische Zeichen, einschließlich Doppelpunkt (:), Punkt (.), Unterstrich (_) und Bindestrich (-).
Seite 201 15 Netzwerkeinstellungen [Netzwerk] Anmerkung • Zu Einzelheiten wenden Sie sich bitte an den Administrator des Netzwerks. Bedienungsanleitung...
Seite 202: Einstellung Der Zeitpläne [Zeitplan]
16 Einstellung der Zeitpläne [Zeitplan] 16 Einstellung der Zeitpläne [Zeitplan] Auf der “Zeitplan”-Seite können folgende Festlegungen für Zeitpläne getroffen werden. • Alarmerlaubnis • VDM-Erlaubnis • Tonerkennungserlaubnis • Zugriffserlaubnis • H.264-Aufzeichnung • Szenendatei • Periodische FTP-Übertragung Die “Zeitplan”-Seite weist nur das [Zeitplan]-Register auf. Bedienungsanleitung...
Seite 203 16 Einstellung der Zeitpläne [Zeitplan] Bis zu 5 Zeitpläne können eingestellt werden. Unter “Zeitplanmodus” eine dem Zeitplan zuzuweisende Operation auswählen. Die Vorgabe ist “Aus”. • Aus: Innerhalb des Zeitplans wird keine Operation durchgeführt. • Alarmerlaubnis: Alarmeingang (Schnittstellenalarm) wird für die Dauer des Zeitplans empfangen. •...
Seite 204 16 Einstellung der Zeitpläne [Zeitplan] • Tonerkennungserlaubnis: Die Tonerkennung ist für die Dauer des Zeitplans aktiv. • Zugriffserlaubnis: Benutzer, deren Berechtigungsebene auf dem [Benutzer-Auth.]-Register (®Seite 157) auf 2 und 3 festgelegt worden ist, können nur für die im Zeitplan vorgesehene Dauer auf die Kamera zugreifen.
Seite 205: Einstellen Von Zeitplänen
16 Einstellung der Zeitpläne [Zeitplan] 16.1 Einstellen von Zeitplänen Das dem gewünschten Wochentag entsprechende Ankreuzfeld unter “Zeitpläne” markieren. → Der gewählte Wochentag wird für den Zeitplan festgelegt. Zum Festlegen der Zeit im Pull-Down-Menü eine “Stunde” und “Minute” wählen. Soll die Zeit nicht vorgegeben werden, das Ankreuzfeld für “24h” markieren. Bedienungsanleitung...
Seite 206 16 Einstellung der Zeitpläne [Zeitplan] Nach der Einstellung die [Einst.]-Taste anklicken. → Das Ergebnis wird im unteren Teil des Fensters dargestellt. Bedienungsanleitung...
Seite 207: Löschen Eines Zeitplans
16 Einstellung der Zeitpläne [Zeitplan] 16.2 Löschen eines Zeitplans Die Markierung in dem dem eingestellten Wochentag entsprechenden Ankreuzfeld entfernen. Bedienungsanleitung...
Seite 208 16 Einstellung der Zeitpläne [Zeitplan] Nach der Einstellung die [Einst.]-Taste anklicken. → Der Zeitplan für den gewählten Wochentag wird gelöscht. Bedienungsanleitung...
Seite 209: Wartung Der Kamera [Wartung]
17 Wartung der Kamera [Wartung] 17 Wartung der Kamera [Wartung] Einsehen der Systemprotokolle, Aktualisieren der Firmware sowie Statusprüfung und Initialisieren des Setupmenüs erfolgen auf dieser Seite. Die “Wartung”-Seite enthält die Registerkarten [Systemprotokoll], [Upgrade], [Status],[Rücks. auf Vorg] und [Daten]. 17.1 Einsehen der Systemprotokolle [Systemproto- koll] Auf der “Wartung”-Seite das [Systemprotokoll]-Register anklicken.
Seite 210 Leerstellen enthalten. Auf die [Durchsuch...]-Taste klicken und die herunterzuladende Firmware angeben. Anmerkung • Die neuesten Firmware-Versionen finden Sie auf unserer Webseite. – Bei Einsatz der Kamera in Japan http://sol.panasonic.biz/security/support/ – Bei Einsatz der Kamera außerhalb Japans http://security.panasonic.com/support/ Bedienungsanleitung...
Seite 211: Statusprüfung [Status]
17 Wartung der Kamera [Wartung] • Zum Besuch der Webseite ist ein Internetanschluss erforderlich. Durch Anklicken der der gewünschten Option entsprechenden Radiotaste festlegen, ob die Einstellungen nach der Aktualisierung der Firmware initialisiert werden sollen oder nicht. Vorgabe: Nach dem Upgrade nicht auf die Vorgabeeinstellungen zurücksetzen. Anmerkung •...
Seite 212: Rücksetzen Auf Vorgaben/Neustart Der Kamera [Rücks. Auf Vorg]
Anmerkung • Zu Einzelheiten über den Inhalt der einzelnen Statusanzeigen (“Viewnetcam.com”, UPnP oder die Selbstdiagnose betreffend) siehe unsere Website (http://security.panasonic.com/support/info/). 17.4 Rücksetzen auf Vorgaben/Neustart der Kamera [Rücks. auf Vorg] Auf der “Wartung”-Seite das [Rücks. auf Vorg]-Register anklicken. (®Seite 58, Seite 60)
Seite 213: Einstelldaten/Daten-Backup Oder Wiederherstellung Von Protokollen [Daten]
17 Wartung der Kamera [Wartung] Auf dieser Seite erfolgt die Initialisierung der Einstellungen und HTML-Daten der Kamera sowie der Neustart der Kamera. [Auf Vorgaben rücksetzen (außer Netzwerkeinstellungen)] Mit der [Ausführ.]-Taste können die Einstellungen auf die Vorgaben zurückgesetzt werden. Die Netzwerkeinstellungen bleiben dabei jedoch erhalten. Nach der Initialisierung ist die Kamera ca.
Seite 214 17 Wartung der Kamera [Wartung] In diesem Abschnitt werden die Einstellungen zum Sichern oder Wiederherstellen von Einstelldaten sowie zum Speichern von Protokollen beschrieben. Backup [Setup-Daten] Auf die [Ausführ.]-Taste klicken, um die Setup-Daten der Kamera auf einem PC zu sichern. [Szenendatei] Auf die [Ausführ.]-Taste klicken, um die Szenendateien der Kamera auf einem PC zu sichern.
Seite 215 17 Wartung der Kamera [Wartung] [Szenendatei] Mit der [Durchsuch...]-Taste die Szenendateien wählen, die wiederhergestellt werden sollen. Die Wiederherstellung durch Anklicken der [Ausführ.]-Taste starten. Bis Ende der Wiederherstellung keine anderen Operationen ausführen. Nicht vergessen, als Dateinamen für die bei der Wiederherstellung verwendeten Szenendateien “.txt” einzugeben.
Seite 216: Gebrauch Der Cd-Rom
Erscheint das Launcher-Fenster nicht, die Datei “CDLauncher.exe” auf der CD-ROM durch Doppelklick öffnen. Über die CD-ROM sind folgende Bedienungshandlungen möglich. Die “IP Setting Software” von Panasonic kann auf einem PC installiert werden. (®Seite 217) Die Netzwerkeinstellungen der Kameras können über die “IP Setting Software” von Panasonic erfolgen.
Seite 217: Installation Der "Ip Setting Software" Von Panasonic
[Install]-Taste neben [IP Setting Software] anklicken. Vor der Installation Folgendes festlegen. Die zu installierende “IP Setting Software” von Panasonic wählen. Wählen, wo das Symbol für den Panasonic IP-Einstellung-Shortcut bei der Installation der “IP Setting Software” von Panasonic angelegt werden soll.
Seite 218: Installation Der Bedienungsanleitungen
Zum Deinstallieren der Bedienungsanleitungen das Shortcut-Symbol an der bei der Installation angegebenen Stelle löschen (Vorgabe ist der Arbeitsplatz) sowie auch den Ordner [Manual] in dem bei der Installation angegebenen Ordner (Vorgabe ist C:\Panasonic). 18.4 Installation der Viewer-Software Zum Anzeigen von Kamerabildern muss die Viewer-Software (Network Camera View 4S) im PC installiert werden.
Seite 219: Netzwerkeinstellung Der Kamera Mit Der "Ip Setting Software" Von Panasonic
Beim Anlaufen der “Windows Sicherheitswarnung” kann das Fenster “IP Setting Software” erscheinen. In diesem Fall “Benutzerkontensteuerung” über die Systemsteuerung deaktivieren. • Von anderen Subnetzen aus funktioniert die “IP Setting Software” von Panasonic nicht über denselben Router. • Die Anzeige/Einstellung der Kamera kann mit einer älteren Version der “IP Setting Software” (Version 2.xx) nicht erfolgen.
Seite 220: Ändern Der Netzwerkeinstellungen
18 Gebrauch der CD-ROM • Die angezeigten Kamerainformationen werden nicht automatisch aktualisiert. Die Informationen durch Anklicken der [Search]-Taste aktualisieren. • “Camera list” kann zwischen Anzeige von IPv4- und IPv6-Adressen umgeschaltet werden. • Die angezeigten Informationen können durch Anklicken der einzelnen Titel sortiert werden. •...
Seite 221 18 Gebrauch der CD-ROM • Zu Einzelheiten über die einzelnen Einstellungen auf der “Netzwerkeinstellungen”-Seite siehe Seite 162. WICHTIG • Nach Betätigung der [Save]-Taste dauert es etwa 2 Minuten, bis die Einstellungen in die Kamera hochgeladen werden. Die Einstellungen werden ungültig, wenn vor Ende des Uploads das LAN-Kabel unterbrochen wird.
Seite 222: Inhalt Des Systemprotokolls
19 Inhalt des Systemprotokolls 19 Inhalt des Systemprotokolls SMTP-Fehleranzeigen Kategorie Anzeige Beschreibung Fehler POP3-Server Authentifizierungsfehler. • Benutzername oder Passwort falsch ein- gegeben. Email-Einstellungen auf Richtig- keit prüfen. POP3-Server nicht gefunden. • IP-Adresse des Servers ist nicht korrekt. IP-Adresse des Servers auf Richtigkeit prüfen.
Seite 223: Fehleranzeigen Zu Aktualisierung Dynamic Dns
19 Inhalt des Systemprotokolls Kategorie Anzeige Beschreibung Verbindungsfehler Fehler Dateiübertragung • Einstellungen für FTP-Server sind nicht korrekt. FTP-Einstellungen auf Richtigkeit Fehler Passivmodus. prüfen. • Einstellung des angezeigten Postens ist Logout fehlgeschlagen. nicht korrekt. FTP-Einstellungen auf Rich- Verzeichniswechsel fehlgeschla- tigkeit prüfen. gen.
Seite 224: Protokolleinträge Zu Https
19 Inhalt des Systemprotokolls Kategorie Anzeige Beschreibung Interner Fehler Undefinierter Fehler • Fehler bei der DDNS-Funktion aufgetre- ten. Einstellungen für DDNS-Aktualisie- rung auf Richtigkeit prüfen. NTP-Fehleranzeigen Kategorie Anzeige Beschreibung Verbindungsfehler NTP-Server antwortet nicht. • IP-Adresse des Servers ist nicht korrekt. IP-Adresse des Servers auf Richtigkeit prüfen.
Seite 225: Fehleranzeigen Bei Benachrichtigung Über Panasonic-Alarmprotokoll
19 Inhalt des Systemprotokolls Fehleranzeigen bei Benachrichtigung über Panasonic-Alarmprotokoll Kategorie Anzeige Beschreibung Fehler bei Benachrich- Benachrichtigungsadresse nicht ge- • Die IP-Adresse des Empfängers ist unter tigung über funden. Umständen falsch. IP-Adresse des Emp- Panasonic-Alarmpro- fängers der Benachrichtigung auf Richtig- tokoll keit prüfen.
Seite 226: Fehlersuche
Kamera angeschlossenen Computer über- prüfen. Sind auf dem PC Firewall-Einstellungen ak- tiviert, diese vor den Einstellungen an der Kamera vorübergehend deaktivieren. – Die Panasonic “IP Setting Software” starten, die IP-Adresse der Kamera bestätigen und dann auf diese zugreifen. – Sind die Netzwerkeinstellungen (IP-Adresse,...
Seite 227 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis • Ist als HTTP-Portnummer “554” gewählt? Als HTTP-Portnummern solche wählen, die nicht bereits von der Kamera belegt sind. Von der Kamera belegte Portnummern sind: 20, 21, 23, 25, 42, 53, 67, 68, 69, 110, 123, 161, 162, 443, 554, 995, 10669, 10670, 59000 - 61000 •...
Seite 228 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis • Wurde Portweiterleitung für den Router eingestellt? Für den Zugriff auf die Kamera über das Internet muss Portweiterleitung für den Router eingerichtet werden, wenn dieser UPnP nicht unterstützt. Zu Ein- zelheiten siehe die dem Router beiliegenden Hand- bücher.
Seite 229 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis Die Anzeige erfolgt verzögert. • Wird im HTTPS-Modus auf die Kamera zugegriffen? In diesem Modus ist das Auffrischintervall wegen des Decodierungsvorgangs etwas länger. • Wird auf eine andere Kamera in demselben Netz- werk über Proxy-Server zugegriffen? Den Web-Browser auf Betrieb ohne Proxy-Server einstellen.
Seite 230 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis Bei der Registrierung als Be- • Ist der Web-Browser auf die Zulassung von Cookies nutzer von “Viewnet- eingestellt? cam.com” wurde ein Coo- Den Web-Browser auf die Zulassung von Cookies kie-Fehler angezeigt. einstellen. Im Hilfsprogramm-Menü von Internet Explorer unter [Extras] [Internetoptionen] wählen und auf dem [Datenschutzerklärung]-Register die Cookies-Einstellungen durchführen.
Seite 231 IP-Adresse beim Beenden des Browsers ebenfalls gelöscht. Vorsichtshinweise und Verifizierungen zu den ein- zelnen Versionen von Internet Explorer finden Sie unter. http://security.panasonic.com/support/ Auf einem blauen Bildschirm • Ist die Viewer-Software auf dem PC installiert? erscheint die Meldung “Vie- Die Viewer-Software von der mitgelieferten wer-Software installieren.”,...
Seite 232 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis • Unterstützt das Handy die Auflösung 320´240 oder 640´480? Übersteigt die Pixelzahl des Bildes die Anzeigekapazität des Handys? Zur maximal zulässigen Pixelzahl siehe die dem Handy beiliegenden Handbücher. Keine Bildanzeige. / Ältere • Wenn bei der Konfiguration der [Temporäre Inter- Bilder oder Protokolle werden netdateien] für [Neuere Versionen der gespeicher- angezeigt.
Seite 233 • Lautet die Anzeige auf dem [SD-Speicherkarte]-Re- gister unter “Restkapazität” “--------MB/--------MB”? SD-Speicherkarte formatieren. • Wird bei Wahl von “Diag.” unter “E-Mail-Nachricht” oder “Panasonic-Alarmprotokoll” Erkennungsfehler gemeldet? SD-Speicherkarte formatieren. • Ist die SD-Speicherkarte defekt? Eine SD-Speicherkarte kann nicht endlos über- schrieben werden. Nach häufigem Überschreiben kann sie das Ende ihrer Lebensdauer erreicht ha- ben.
Seite 234 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis Das Shortcut-Symbol der Ka- • Wurde die Windows-Komponente UPnP hinzuge- mera wird unter “Netzwerk” fügt? des PC nicht angezeigt. Die Komponente auf dem verwendeten PC hinzufü- gen. Herunterladen der Protokoll- • Das Herunterladen von Dateien über Internet liste nicht möglich.
Seite 235 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis Bei der Wiedergabe von H. • Dies kann vorkommen, wenn die Treibersoftware 264-Bildern in mehreren nicht zum Bildschirm-Adapter passt. Browser-Fenstern werden in In diesem Fall zunächst die Treibersoftware des einem Browser-Fenster die Bildschirm-Adapters auf die neueste Version aktua- Bilder von mehreren Kameras lisieren.
Seite 236 Explorer 11) In der Informationsleiste er- • [Zulassen] wählen. scheint folgende Meldung. “Diese Webseite möchte das folgende Add-On ausfüh- ren: ‘WebVideo Module’ von ‘Panasonic Corporati- on’..” (Bei Verwendung von Internet Explorer 9, Internet Explorer 10, oder Internet Explorer 11) Bedienungsanleitung...
Seite 237 ActiveX-Steuerele- Das Fenster “Sicherheitswarnung” wird ange- ment erforderlich zeigt. Die [Installieren]-Taste im Fenster “Sicher- sein: ‘nwcv4Ssetup.exe’ heitswarnung” anklicken. von ‘Panasonic Corporation’. Klicken Sie hier, um zu instal- lieren...” (Internet Explorer 7 oder Internet Explorer 8) In der Informationsleiste er- •...
Seite 238 20 Fehlersuche Symptom Ursache/Abhilfe Seitenverweis Die angezeigten Bilder pas- • Dies kann vorkommen, wenn “DPI-Einstellung” sen nicht in den Rahmen. auf “120 DPI” oder höher steht. Bei Windows 8.1: Auf die Arbeitsfläche rechtsklicken, auf “Bild- schirmauflösung” ® “Text und weitere Elemente vergrößern oder verkleinern”...
Seite 239: Verzeichnisstruktur Von Laufwerk B
10000001 M_LOCAL Im Laufe eines Zeitplans erfolgte Video-Aufzeichnung (ca. 20 MB pro Datei) 10000101 (z.B. 10000001_141224193826_L.mp4) Beginn der Video-Aufzeichnung am 24, Dezember 2014 19:38:26 Bestimmungsspeicher, in dem Videodateien über die SD-Speicheraufzeichnungs- N_NWBKP funktion des Panasonic Netzwerk-Diskrekorders abgspeichert werden sollen Bedienungsanleitung...
Seite 240 Panasonic Corporation Osaka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2017 PGQP1893XA N1214-2047...

Diese Anleitung auch für:

Wv-sfn480pj Wv-sfv481

Panasonic WV-SFN480 Bedienungsanleitung

1 Überwachen von Bildern auf einem PC

2 Überwachung von Bildern über ein Handy/Mobiles Endgerät

3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte

4 Alarmoperation

5 Bildübertragung zu einem FTP-Server

6 Anzeigen der Protokollliste

7 Wiedergabe von auf SD-Speicherkarte Abgespeicherten Aufzeichnungen

8 Netzwerksicherheit

9 Anzeigen des Setupmenüs auf einem PC

10 Grundeinstellung der Kamera [Allgemeines]

11 Bild- und Toneinstellungen [Bild/Audio]

12 Einstellung des Multibildschirms [Mehrfachbildschirm]

13 Alarmeinstellungen [Alarm]

14 Authentifizierungseinstellungen [Benutzerverw.]

15 Netzwerkeinstellungen [Netzwerk]

16 Einstellung der Zeitpläne [Zeitplan]

17 Wartung der Kamera [Wartung]

18 Gebrauch der CD-ROM

19 Inhalt des Systemprotokolls

20 Fehlersuche

21 Verzeichnisstruktur von Laufwerk B

Quicklinks

Verwandte Anleitungen für Panasonic WV-SFN480

Inhaltszusammenfassung für Panasonic WV-SFN480

Diese Anleitung auch für:

Inhaltsverzeichnis
