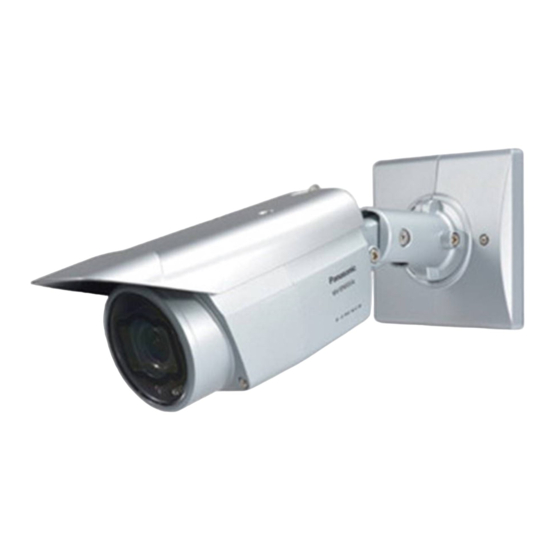

(Diese Abbildung zeigt WV-SPW531AL und WV-SPW532L)
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Wichtige Informationen
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Netzwerkkamera
WV-SPW532L
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-SPW531AL
Inhaltszusammenfassung für Panasonic WV-SPW531AL

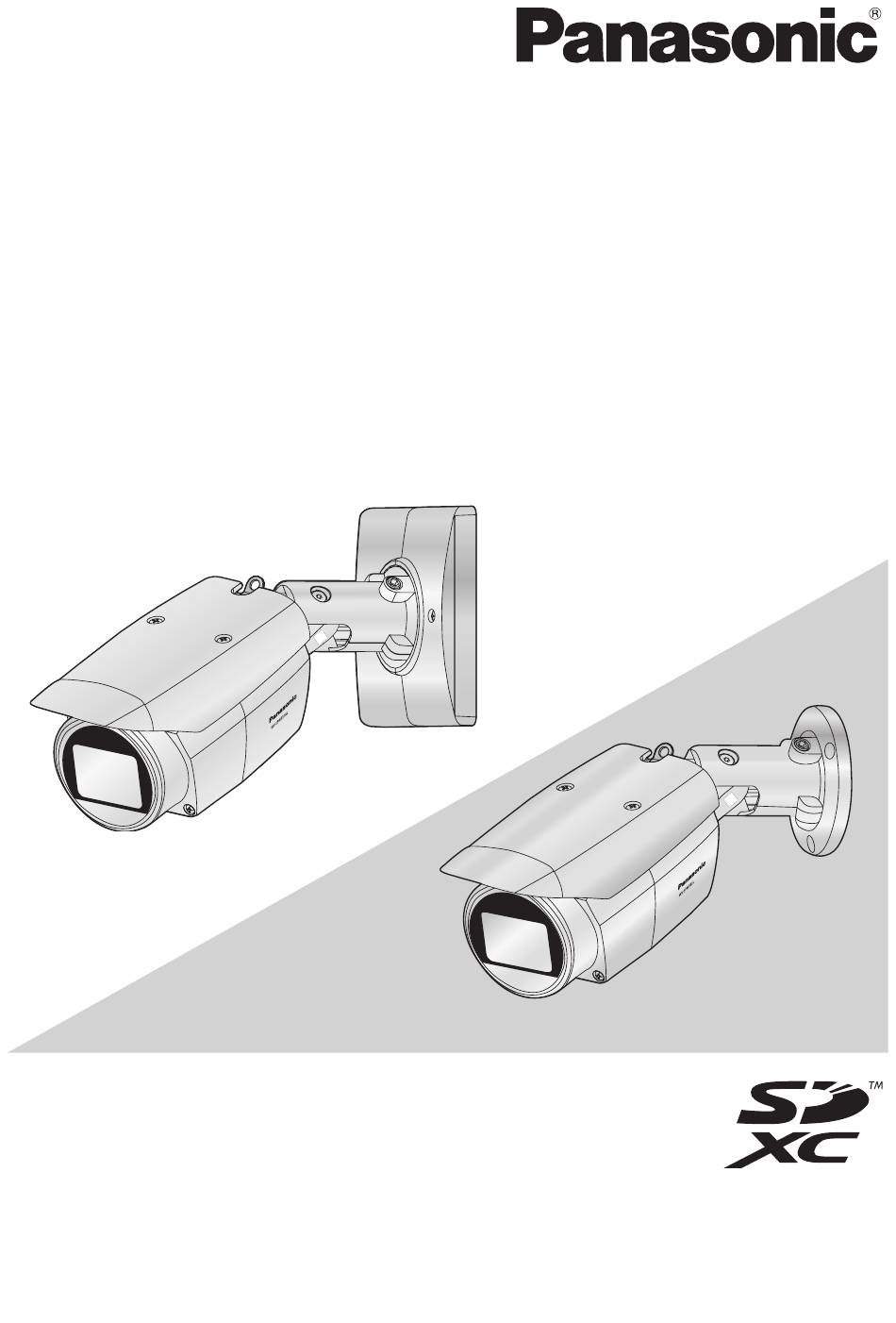

- Seite 1 WV-SPW311AL / WV-SPW312L WV-SPW531AL WV-SPW532L (Diese Abbildung zeigt WV-SPW531AL und WV-SPW532L) Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
- Seite 2 Für Europa Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Norm oder normativen Dokument übereinstimmt. Gemäß den Bestimmungen der Richtlinie 2004/108/EC. WARNUNG: • Um Verletzungen zu verhindern, muss dieser Apparat in Übereinstimmung mit der Installati- onsanleitung sicher an der Wand bzw.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitsinstruktionen ....................4 Beschränkung der Haftung ......................5 Haftungsausschluss ........................5 Vorwort ............................6 Anmerkungen ..........................6 Wesentliche Funktionen ........................ 7 Bedienerhandbücher ........................8 Systemanforderungen für den PC ....................8 Warenzeichen und eingetragene Warenzeichen ................9 Copyright ............................9 Open Source-Software ........................ -
Seite 4: Wichtige Sicherheitsinstruktionen
Wichtige Sicherheitsinstruktionen 1) Bitte lesen Sie diese Instruktionen aufmerksam durch. 2) Bewahren Sie die Instruktionen sorgfältig auf. 3) Befolgen Sie alle Warnungen. 4) Befolgen Sie alle Instruktionen. 5) Blockieren Sie nicht die Belüftungsöffnungen. Installieren Sie das Gerät gemäß den Instruktio- nen des Herstellers. -
Seite 5: Beschränkung Der Haftung
DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic i-PRO Sensing Solutions Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFUHRTEN FALLE GEGENUBER JURISTISCHEN PERSONEN ODER PERSONEN HAFT- BAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-... -
Seite 6: Vorwort
Vorwort Die Box-Netzwerkkameras der Serien WV-SPW531AL / WV-SPW532L / WV-SPW311AL / WV-SPW312L sind für den Betrieb über einen an ein Netzwerk angeschlossenen PC (10BASE- T/100BASE-TX) ausgelegt. Bei Anschluss an ein Netzwerk (LAN) oder das Internet können die von der Kamera aufgenomme- nen Bilder über einen Netzwerk-Computer überwacht werden. -
Seite 7: Wesentliche Funktionen
*2 SDXC/SDHC/SD-Speicherkarten sind unter dem Begriff SD-Speicherkarte zusammengefasst. *3 Um Informationen zu dieser Erweiterungssoftware zu erhalten, besuchen Sie unsere Website http://security.panasonic.com/pss/security/support/info.html (Website in Englisch) *4 IP66: Das Produkt ist “Staubdicht (6)” gegen feste Fremdkörper sowie geschützt gegen “star- kes Strahlwasser (6)” (IEC60529). -
Seite 8: Bedienerhandbücher
Bedienerhandbücher Die Modelle WV-SPW531AL / WV-SPW532L / WV-SPW311AL / WV-SPW312L werden mit den fol- genden 3 Satz Bedienungsanleitungen geliefert. • Wichtige Informationen (vorliegendes Dokument): Wichtige Informationen zu Sicherheitsmaß- nahmen, die bei Betrieb und Montage der Kamera zu befolgen sind. • Installationshandbuch: Beschreibungen zum Anschluss der Geräte. -
Seite 9: Warenzeichen Und Eingetragene Warenzeichen
• Kunden können den Quellcode der Software unter Lizenz von GPL und/oder LGPL vervielfälti- gen, verbreiten und ändern. • Siehe die Datei “readme.txt” der mitgelieferten CD-ROM für weitere Informationen hinsichtlich Open-Source-Softwarelizenzen und dem Quellcode. • Bitte beachten Sie, dass Panasonic Fragen bzgl. der Inhalte des Quellcodes nicht beantwortet. -
Seite 10: Netzwerksicherheit
Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken beachtet werden. q Durchsickern von Informationen über das Gerät w Böswilliger Gebrauch des Geräts für rechtswidrige Zwecke e Störung bzw. Sperrung des Geräts durch Personen in böswilliger Absicht Der Benutzer ist dafür verantwortlich, sich durch die im Folgenden beschriebenen Maßnahmen gegen netzwerkbedingte Sicherheitsrisiken zu schützen. - Seite 11 Das Produkt nicht in einer feuergefährli- SDXC/SDHC/SD-Speicherkarte außer chen Umgebung einsetzen. Reichweite von Kindern aufbewahren. Andernfalls besteht die Gefahr einer Explosion, Andernfalls könnten sie die Karten versehent- was zu Körperverletzungen führen kann. lich verschlucken. Bei Verschlucken sofort einen Arzt aufsuchen. Dieses Produkt nicht in Bereichen instal- lieren, wo es Beschädigung durch Salz Während eines Gewitters die Kamera nicht...
- Seite 12 Wenn Sie den Winkel einstellen, berühren Setzen Sie die vordere Abdeckung keinen Sie die beweglichen Teile nicht mit den starken Stößen aus. Händen. Sie könnte dadurch beschädigt und wasserun- Dadurch können sich Ihre Finger einklemmen, dicht werden. was zu einer Verletzung führen kann. PC-Monitor Vor dem Reinigen des Produkts den Strom Wenn dasselbe Bild längere Zeit auf dem Moni-...
- Seite 13 SD-Speicherkarte Info zum Entfeuchter • Um die SD-Speicherkarte aus dem Gerät SPW531L SPW311L zu entfernen, drücken Sie die [Setup]-Taste • Die Produkt ist mit einem Entfeuchter aus- auf der “Live”-Seite, wählen Sie den [SD- gestattet, der das Innere entfeuchtet und Speicherkarte]-Tab und stellen Sie den SD- so Kondensation und sich schnell ausbrei- Speicherkartenbetrieb auf “Nicht anwen-...
-
Seite 14: Code-Aufkleber
Zum MOS-Bildaufnehmer AVC Patent Portfolio License • Bei Langzeitaufnahme einer starken Licht- THIS PRODUCT IS LICENSED UNDER THE quelle, z.B. eine Punktleuchte, kann der AVC PATENT PORTFOLIO LICENSE FOR THE Farbfilter im MOS-Bildsensor beeinträchtigt PERSONAL USE OF A CONSUMER OR werden, was zu einer Verfärbung des Bil- OTHER USES IN WHICH IT DOES NOT des führen kann. -
Seite 15: Vorsichtshinweise Zur Installation
Vorsichtshinweise zur Installation Panasonic übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Stromversorgung Folgende Standorte sind zu vermeiden: Dieses Produkt besitzt keinen Netzschalter. - Seite 16 Ankerbolzen und Schrau- ben beschaffen, die für Struktur und Mate- * Die Abbildung oben stellt rial der Montagefläche geeignet sind und WV-SPW531AL / WV-SPW311AL als Beispiel dar. die unten angegebenen Werte gewährlei- Bei WV-SPW532L / WV-SPW312L werden die Schrauben eben- sten.
- Seite 17 Zusatzheizung Einstellung von Zeit/Datum Das Produkt ist mit einer Heizung zum Aufhei- Uhrzeit und Datum müssen vor der Inbetrieb- zen des Geräteinneren in kalten Gegenden nahme des Produkts eingestellt werden. Zu ausgestattet. Die Heizung schaltet sich auto- den Einstellungen siehe die Bedienungsanlei- matisch ein, wenn die Temperatur im Inneren tung auf CD-ROM.
-
Seite 18: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis... - Seite 19 CD-ROM) Andernfalls die Software zum Formatieren der SD- Speicherkarte im PC installieren. Weitere Informa- tionen zu unterstützter Software finden Sie auf unserer Website (http://security.panasonic.com/pss/ security/support/info.html). • Ist die eingelegte SD-Speicherkarte beschädigt? Die Karte gegen eine unbeschädigte austauschen. • Folgende Punkte überprüfen: • Kamera, Hub oder Peripheriegeräte sind nicht...
- Seite 20 Anzeigeleuchten Die Anzeigen leuchten bzw. blinken wie unten beschrieben in Abhängigkeit vom Zustand der Kamera. Name der Anzeige und Aktivierungsbedingungen Anzeigezustand ACT-Anzeige Netzwerkkamera überträgt Daten Blinkt grün (Zugriff) LINK-Anzeige Kommunikation zwischen Kamera und angeschlossenen Leuchtet orange Geräten ist möglich SD MOUNT-Anzeige • S D-Speicherkarte ist eingesetzt und kann erkannt Erlischt →...
-
Seite 21: Technische Daten
Technische Daten • Allgemeines WV-SPW531AL / WV-SPW532L WV-SPW311AL / WV-SPW312L Stromversorgung* SPW531L SPW311L 12 V Gleichstrom, PoE (IEEE802.3af-konform) SPW532L SPW312L PoE (IEEE802.3af-konform) Leistungsaufnahme* SPW531L SPW311L 12 V Gleichstrom: 770 mA/ 12 V Gleichstrom: 770 mA/ Ca. 9,24 W Ca. 9,24 W... - Seite 22 WV-SPW531AL / WV-SPW532L WV-SPW311AL / WV-SPW312L Abmessungen: SPW531L SPW311L 95 mm (B), 99 mm (H), 334,5 mm (L) SPW532L SPW312L 95 mm (B), 99 mm (H), 326 mm (L) Masse: SPW531L SPW311L Ca. 1,6 kg SPW532L SPW312L Ca. 1,4 kg Lackierung: Gehäuse:...
- Seite 23 • Kamera WV-SPW531AL / WV-SPW532L WV-SPW311AL / WV-SPW312L Bildaufnahmeelement: Ca. 1/3-Typ-MOS-Bildsensor Effektive Pixelzahl: Ca. 2,35 Megapixel Ca. 1,35 Megapixel Abtastbereich: 5,35 mm (H) × 3,34 mm (V) 4,86 mm (H) × 3,89 mm (V) Abtastsystem: Kontinuierlich Mindestbeleuchtungsstärke: SPW532L SPW531L Farbe: 0,07 lx (F1,6, Max.Verschlusszeit: Aus (1/30 s), AGC: Hoch)
- Seite 24 *1 Super Dynamic: Diese Funktion kann helle und dunkle Bilder durch Bildsynthese-Technologie klar anzeigen, indem sie Daten von verschiedenen Verschlusszeiten verwendet. Erweiterter Dynamikbereich: Diese Funktion kann helle und dunkle Bilder durch Bildverarbeitungstechnologie klar anzeigen. • Objektiv WV-SPW531AL / WV-SPW532L WV-SPW311AL / WV-SPW312L Zoomverhältnis: 3,6x Vario-Objektiv 3,6x Vario-Objektiv Ein 10,8x-zusätzlicher elektro- Ein 7,2x-zusätzlicher elektroni-...
-
Seite 25: Kamera-Montagehalterung
JPEG (MJPEG) H.264 (1), H.264 (2) 1920×1080/ 1280×720/ 640×360/ 320×180/ 160×90 H.264 (3), H.264 (4) 1280×720/ 640×360/ 320×180/ 160×90 2 Megapixel [16:9] (60 fps-Modus) * Nur WV-SPW531AL H.264 (1) 1920×1080/ 1280×720 H.264 (2) 1920×1080/ 1280×720/ 640×360/ 320×180/ 160×90 H.264 (3), H.264 (4) 1280×720/ 640×360/ 320×180/ 160×90... - Seite 26 Auflösung: 1,3 Megapixel [4:3] (30 fps-Modus) H.264 H.264 (1), H.264 (2), H.264 (3), H.264 (4) JPEG (MJPEG) 1280×960/ 800×600/ VGA/ 400×300/ QVGA/ 160×120 (fortgesetzt) 2 Megapixel [16:9] (30 fps-Modus) * Nutzung durch SR-Technik H.264 (1), H.264 (2) 1920×1080/ 640×360/ 320×180/ 160×90 H.264 (3), H.264 (4) 640×360/ 320×180/ 160×90 Bildkompression:...
- Seite 27 Multibildschirm: Auf dem Multibildschirm können bis zu 16 Kamerabilder gleich- zeitig dargestellt werden. (einschließlich der Kamera selbst) Kompatibel mit SDXC/SDHC/ Hergestellt von Panasonic (SD-Geschwindigkeitsklasse 4 oder SD-Speicherkarten* höher) SDXC-Speicherkarte: 64 GB, 128 GB SDHC-Speicherkarte: 4 GB, 8 GB, 16 GB, 32 GB...
-
Seite 28: Standardzubehör
Standardzubehör Wichtige Informationen (vorliegendes Dokument) ............. 1 St. Installationshandbuch ....................1 Satz Garantiekarte* ......................1 Satz CD-ROM* ........................1 St. Code-Aufkleber ......................1 St. Für die Installation sind folgende Teile erforderlich. SPW531L SPW311L Kamera-Montagehalterung Abdeckung ................2 St. Kamera-Montagehalterung Abdeckung Befestigungsschraube (M3 × 6 mm) ..................3 St. (einschl. 1 Reserve) Wasserdichtem Band ...................... -
Seite 29: Sonderzubehör
Sonderzubehör Benutzerlizenz-Zubehör (für H.264): BB-HCA8A BB-HCA8CE Adapterdose: WV-Q120A SPW531L SPW311L... - Seite 30 Chemikalie erlassen wurden. Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic i-PRO Sensing Solutions Co., Ltd. 2019 sL1015-3109 PGQP2169WA...
