Omnitronic EM-650 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EM-650:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

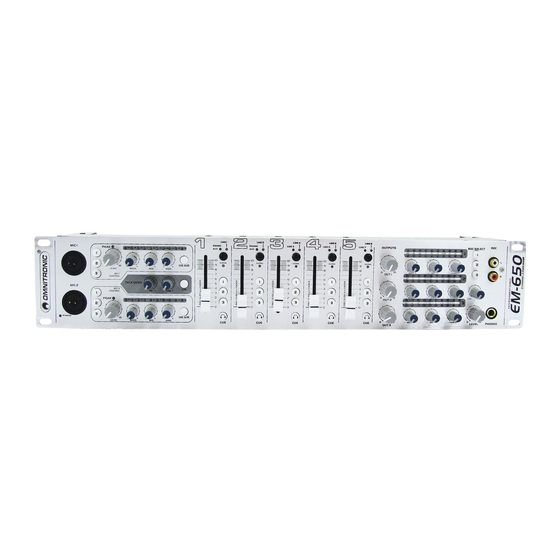

Entertainment Mixer
MIC 1
-20
-15
1
2
-
+
LEVEL
BASS
3
MIC 1
CONTROL
TALK OVER
MIC 2
MIC 2
1
CONTROL
-20
-15
2
3
-
+
POWER
LEVEL
BASS
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER'S MANUAL
EM-650
PHONO
PHONO
AUX
AUX
-10
-5
-7
-3
0 dB
+3
+6
+9
LINE 1
LINE 2
SIGNAL
-
+
-
+
ON AIR
MID
HIGH
1
2
-
+
-
+
ON
DB
TIME
3
-10
-7
-5
-3
0 dB
+3
+6
+9
-
+
-
+
ON AIR
MID
HIGH
CUE
LINE 3
LINE 5
LINE 7
LINE 4
LINE 6
LINE 8
SIGNAL
SIGNAL
SIGNAL
1
1
1
2
2
2
3
3
3
CUE
CUE
CUE
CUE
OUTPUTS
-20
-15
-10
-7
-5
-3
0 dB
+3
+6
SIGNAL
-
+
-
+
-
BASS
MID
OUT 1
-20
-15
-10
-7
-5
-3
0 dB
+3
+6
1
2
-
-
-
+
+
BASS
MID
OUT 2
3
-20
-15
-10
-7
-5
-3
0 dB
+3
+6
-
-
+
+
-
BASS
MID
OUT 3
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
REC SELECT
REC
1
+9
1
L
2
+
TREBLE
3
R
2
+9
+
TREBLE
CUE
PGM
3
+9
+
TREBLE
LEVEL
PHONES
©
Copyright
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Omnitronic EM-650
Inhaltszusammenfassung für Omnitronic EM-650

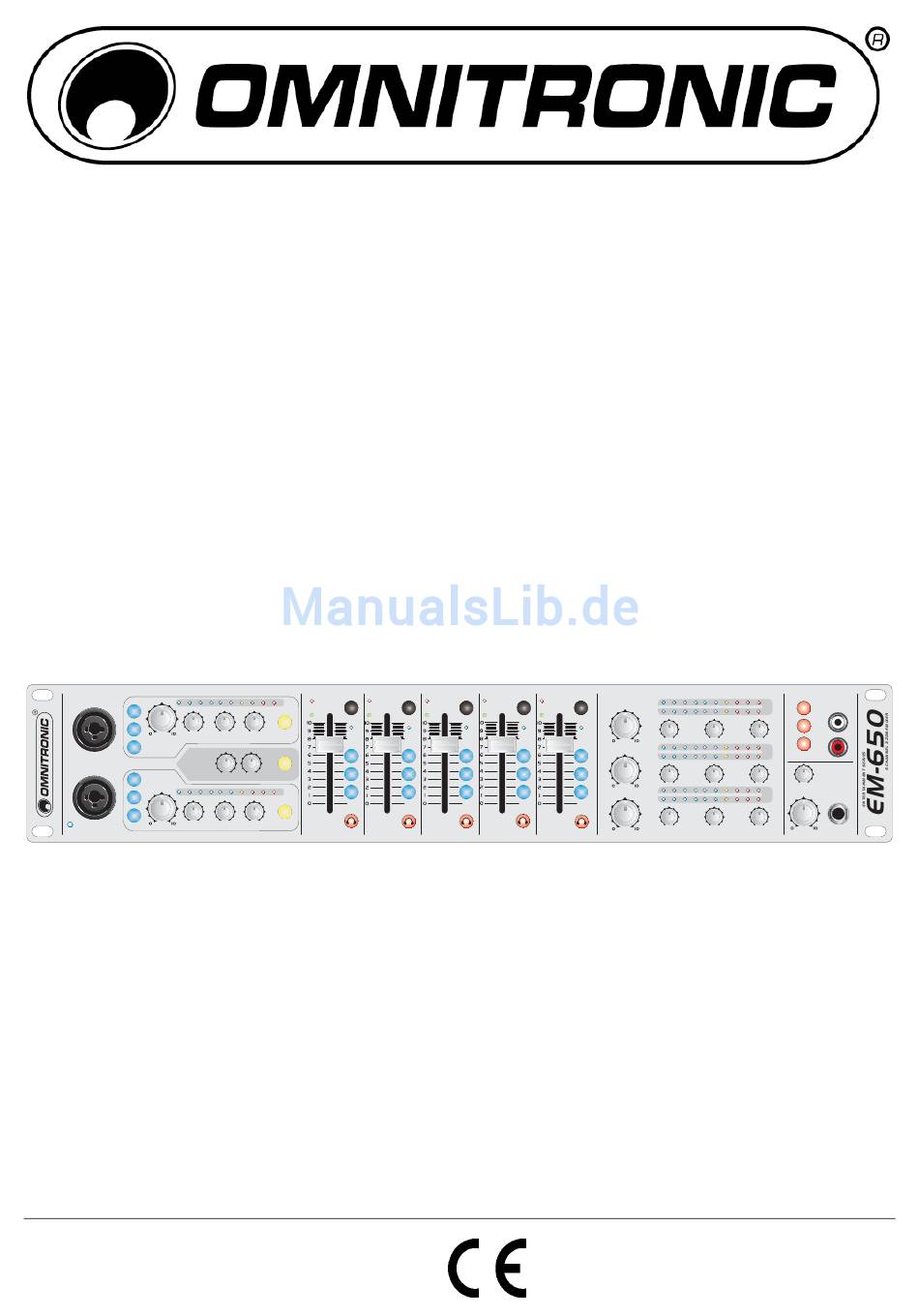

- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL EM-650 Entertainment Mixer PHONO PHONO LINE 3 LINE 5 LINE 7 OUTPUTS REC SELECT MIC 1 0 dB 0 dB LINE 1 LINE 2 LINE 4 LINE 6 LINE 8 SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL ON AIR...
-
Seite 2: Inhaltsverzeichnis
CLEANING AND MAINTENANCE ......................... 18 Replacing the fuse ............................19 TECHNICAL SPECIFICATIONS........................19 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/19 10007110.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC EM-650 Entertainment Mixer entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse III. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemässe Verwendung
Gesundheitsrisiko! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa- rablen Gehörschäden führen können. Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen professionellen Entertainment Mixer, mit dem sich die ankommenden Audiosignale abmischen... -
Seite 6: Frontseite
•3 Master-Out über symmetrische XLR-Einbaustecker, -10dBV und +4dBV umschaltbar •Zusätzlicher Master-Ausgang über 2 Cinch-Buchsen •Sehr kompakt, nur 2HE •19"-Maße Der OMNITRONIC EM-650 ist für den professionellen Anwendungsbereich vorgesehen. Die Anschlüsse befinden sich auf der Rückseite des Gerätes, die Bedienelemente befinden sich auf der Frontseite. Frontseite 15 16... - Seite 7 9. KANALDISPLAY Auf diesem Display wird der jeweilige Kanalpegel angezeigt. 10. TAKLOVER DB-REGLER Mit dem DB-REGLER können Sie die Absenkung manuell einstellen. 11. TALKOVER TIME-REGLER Mit dem TIME-REGLER können Sie die Reaktionszeit einstellen. 12. TALKOVER-TASTE Drücken Sie diese Taste, wenn Sie eine Durchsage machen möchten. Wenn Sie die Talkover-Taste drücken, werden alle Audiosignale außer dem Mikrofonpegel um 15 dB gesenkt.
-
Seite 8: Rückseite
Zur Umschaltung der Eingangsbuchsen CH-1 und CH-2 von Phono auf Line. INSTALLATION Rackeinbau Der EM-650 ist für ein 19" Rack/483mm vorgesehen. Die Mindesteinbautiefe beträgt Gerätetiefe plus mindestens 10 cm für Stecker und Kabel. Die Höhe beträgt nur 44 mm. Sie können das Gerät mit vier Schrauben M6 im Rack befestigen. -
Seite 9: Eingänge
3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. BEDIENUNG Versichern Sie sich, dass der EM-650 vor den Verstärkern angeschaltet wird, um den Einschalt(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt Ihre Lautsprecher und Endstufen vor Beschädigung. -
Seite 10: Sicherungswechsel
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt... -
Seite 11: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 2 x 15 V AC ~ Gesamtanschlusswert: 35 W Eingänge: 2 Phono, 8 Line, 2 Aux, 2 Mikro Ausgänge: 3 Master, 1 Rec Mindesteingangsspannung: Mikrofon: 1 mV RMS Phono: 3 mV RMS Line: 150 mV RMS Aux In: 150 mV RMS Return: 150 mV RMS... -
Seite 12: Introduction
- download the ultimate version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC EM-650. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. - Seite 13 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 14: Operating Determinations
HEALTH HAZARD! By operating an amplifying system, you can produce excessive sound pressure levels that may lead to permanent hearing loss. There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. OPERATING DETERMINATIONS This device is a professional Entertainment Mixer for mixing the incoming audio-signals. -
Seite 15: Frontpanel
•3 Master outputs via balanced XLR-connectors, -10dBV and +4dBV switchable •Additional Master output via 2 RCA-plugs •only 2 Units •19"-dimensions The OMNITRONIC EM-650 is designed for professional application. The inputs and outputs are located on the rear panel, the gain controls on the front panel. Frontpanel 15 16... - Seite 16 12. TALKOVER-BUTTON Press this button if you want to use your microphone. When the button is pressed, all signals but the microphone level are attenuated by 15 dB. 13. CHANNEL-FADER Used to adjust the input level of each channel. 14. CUE-BUTTON Use the CUE-button in order to select the channel(s) to be monitored.
-
Seite 17: Rearpanel
Rack mounting The EM-650 is built for 19" racks/483mm. The minimum mounting depth is housing depth plus 100 mm for plugs and cables. The height is 44 mm only. You can fix the device with four screws M6 in the rack. -
Seite 18: Inputs
Inputs A good cable run improves the sound quality remarkably. Input cables should be short and direct, since high frequencies will be mostly be absorbed if the cables are unnecessarily long. Besides that a longer cable may lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables. The occupation of the XLR-sockets is as follows: PIN 1 = Shield PIN 2 = Signal +... -
Seite 19: Replacing The Fuse
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. Replacing the fuse If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
