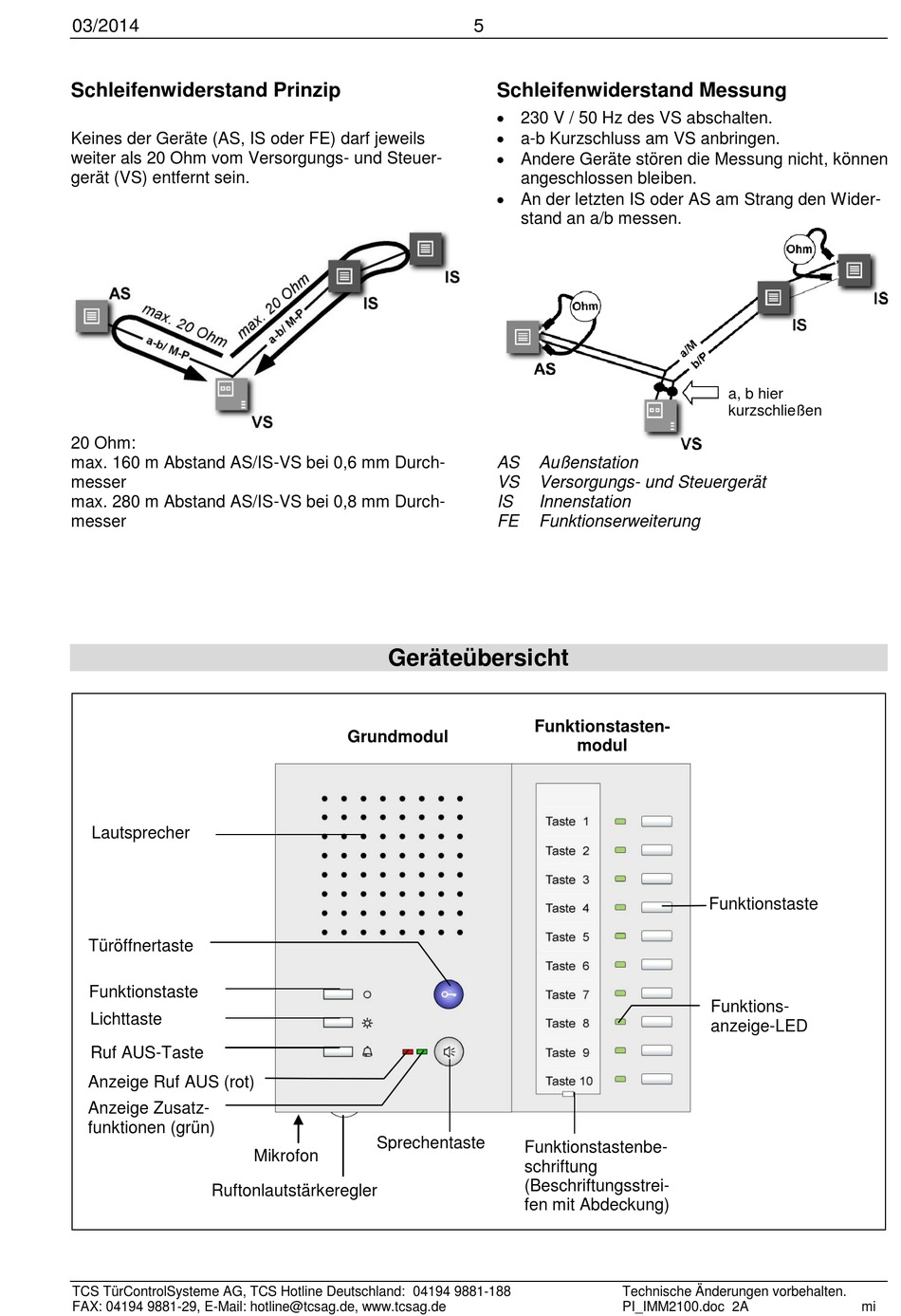

Schleifenwiderstand Prinzip
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als 20 Ohm vom Versorgungs- und Steuer-
gerät (VS) entfernt sein.
20 Ohm:
max. 160 m Abstand AS/IS-VS bei 0,6 mm Durch-
messer
max. 280 m Abstand AS/IS-VS bei 0,8 mm Durch-
messer
Lautsprecher
Türöffnertaste
Funktionstaste
Lichttaste
Ruf AUS-Taste
Anzeige Ruf AUS (rot)
Anzeige Zusatz-
funktionen (grün)
Ruftonlautstärkeregler
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
Geräteübersicht
Grundmodul
Sprechentaste
Mikrofon
5
Schleifenwiderstand Messung
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Andere Geräte stören die Messung nicht, können
angeschlossen bleiben.
An der letzten IS oder AS am Strang den Wider-
stand an a/b messen.
AS
Außenstation
VS
Versorgungs- und Steuergerät
IS
Innenstation
FE
Funktionserweiterung
Funktionstasten-
modul
Funktionstastenbe-
schriftung
(Beschriftungsstrei-
fen mit Abdeckung)
Technische Änderungen vorbehalten.
PI_IMM2100.doc 2A
a, b hier
kurzschließen
Funktionstaste
Funktions-
anzeige-LED
