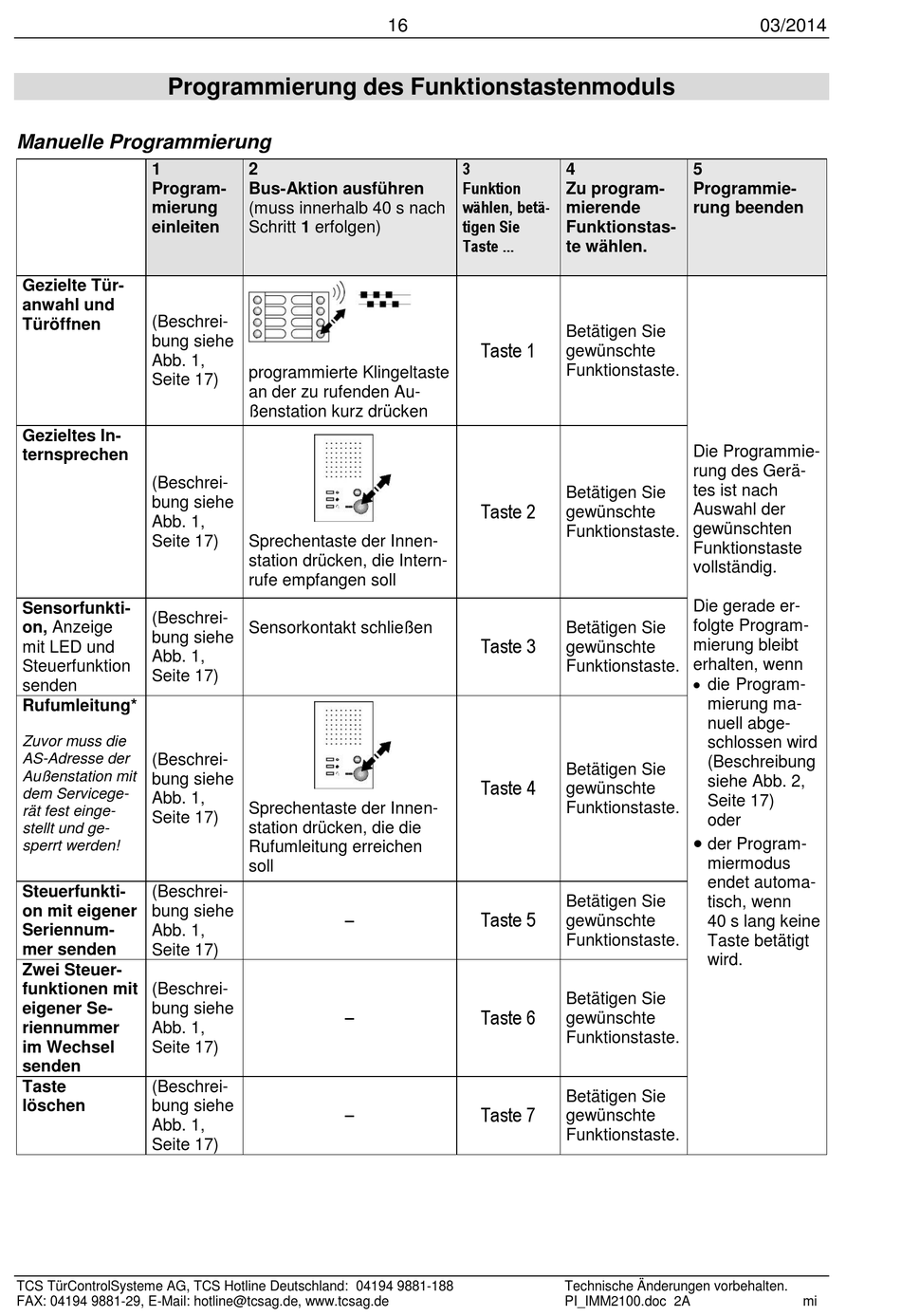

Programmierung des Funktionstastenmoduls
Manuelle Programmierung
1
Program-
mierung
einleiten
Gezielte Tür-
anwahl und
(Beschrei-
Türöffnen
bung siehe
Abb. 1,
Seite 17)
Gezieltes In-
ternsprechen
(Beschrei-
bung siehe
Abb. 1,
Seite 17)
Sensorfunkti-
(Beschrei-
on, Anzeige
bung siehe
mit LED und
Abb. 1,
Steuerfunktion
Seite 17)
senden
Rufumleitung*
Zuvor muss die
AS-Adresse der
(Beschrei-
Außenstation mit
bung siehe
dem Servicege-
Abb. 1,
rät fest einge-
Seite 17)
stellt und ge-
sperrt werden!
Steuerfunkti-
(Beschrei-
on mit eigener
bung siehe
Seriennum-
Abb. 1,
mer senden
Seite 17)
Zwei Steuer-
funktionen mit
(Beschrei-
eigener Se-
bung siehe
riennummer
Abb. 1,
im Wechsel
Seite 17)
senden
Taste
(Beschrei-
löschen
bung siehe
Abb. 1,
Seite 17)
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
16
2
Bus-Aktion ausführen
(muss innerhalb 40 s nach
Schritt 1 erfolgen)
programmierte Klingeltaste
an der zu rufenden Au-
ßenstation kurz drücken
Sprechentaste der Innen-
station drücken, die Intern-
rufe empfangen soll
Sensorkontakt schließen
Sprechentaste der Innen-
station drücken, die die
Rufumleitung erreichen
soll
–
–
–
3
4
Funktion
Zu program-
wählen, betä-
mierende
tigen Sie
Funktionstas-
Taste ...
te wählen.
Betätigen Sie
Taste 1
gewünschte
Funktionstaste.
Betätigen Sie
Taste 2
gewünschte
Funktionstaste.
Betätigen Sie
Taste 3
gewünschte
Funktionstaste.
Betätigen Sie
Taste 4
gewünschte
Funktionstaste.
Betätigen Sie
Taste 5
gewünschte
Funktionstaste.
Betätigen Sie
Taste 6
gewünschte
Funktionstaste.
Betätigen Sie
Taste 7
gewünschte
Funktionstaste.
Technische Änderungen vorbehalten.
PI_IMM2100.doc 2A
03/2014
5
Programmie-
rung beenden
Die Programmie-
rung des Gerä-
tes ist nach
Auswahl der
gewünschten
Funktionstaste
vollständig.
Die gerade er-
folgte Program-
mierung bleibt
erhalten, wenn
die Program-
mierung ma-
nuell abge-
schlossen wird
(Beschreibung
siehe Abb. 2,
Seite 17)
oder
der Program-
miermodus
endet automa-
tisch, wenn
40 s lang keine
Taste betätigt
wird.
mi
