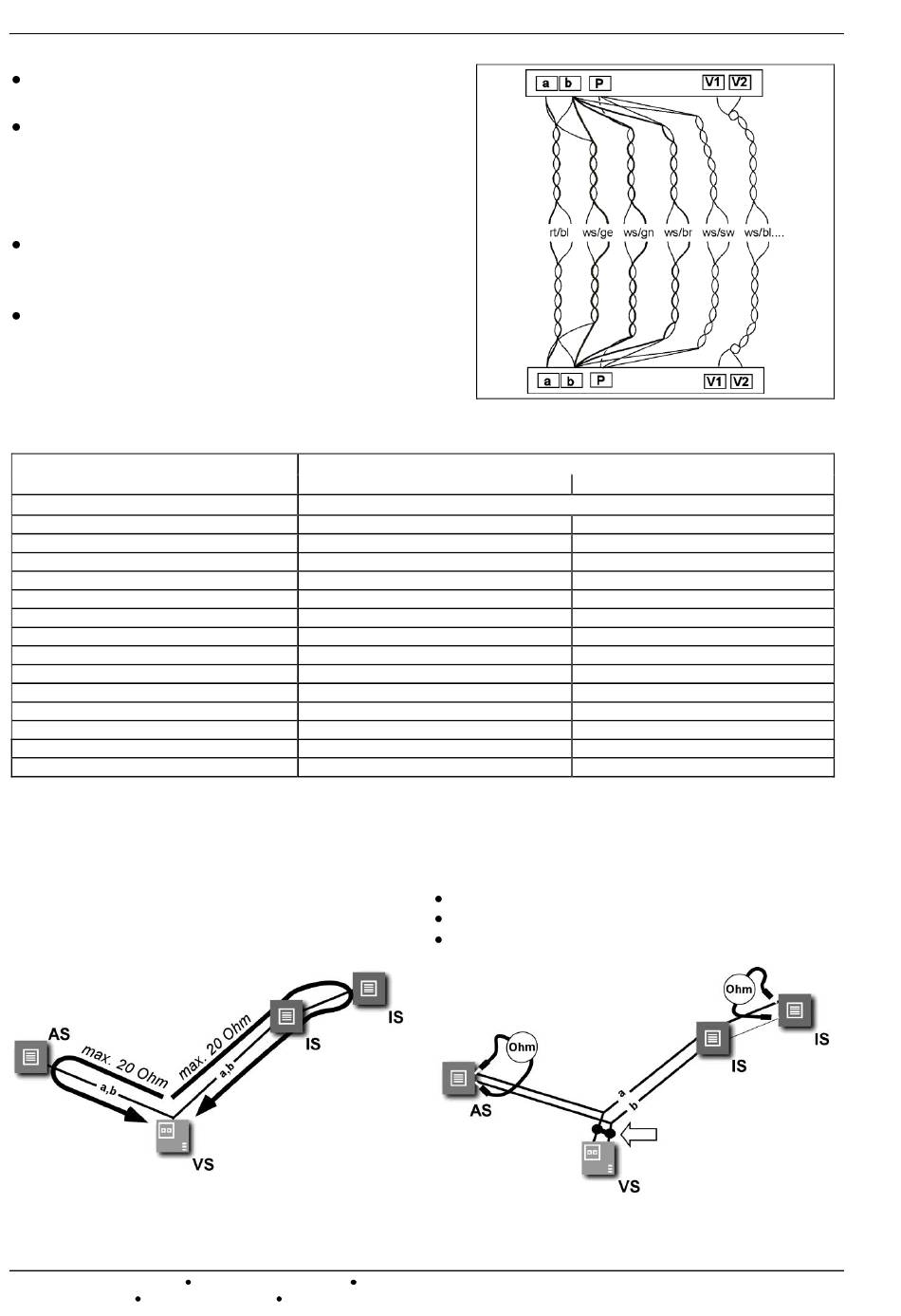

Bei Wahl der Kabellänge beachten: der Schlei-
fenwiderstand darf max. 20 Ω betragen (Tabelle)
Zur Einhaltung des max. zulässigen Schleifen-
widerstandes kann der Adernquerschnitt ver-
doppelt werden, das heißt, für eine Ader werden
zwei Leitungen verwendet (Abbildung). Die Lei-
tungen sind zu verdrillen.
bei Verwendung geschirmter Leitungen: Schir-
mung miteinander verbinden und beim Versor-
gungsgerät einseitig auf Masse (b-Ader) legen
wahlweise strang- oder sternförmige Verdrah-
tung
Tabelle: Schleifenwiderstände
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
200
250
300
Schleifenwiderstand Prinzip
Regel:
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als 20 Ohm vom Versorgungs- und Steuer-
gerät (VS) entfernt sein.
20 Ohm:
160 m Abstand AS-VS bei 0,6 mm Durchmesser
300 m Abstand AS-VS bei 0,8 mm Durchmesser
TCS TürControlSysteme AG Geschwister-Scholl-Str. 7 39307 Genthin
Tel.: 03933/879910
Fax: 03933/879911
4
0,6 mm
1,22
2,45
3,67
4,90
6,12
7,35
8,57
9,80
11,02
12,24
18,37
24,49
Schleifenwiderstand Messung
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht
und können angeschlossen bleiben.
www.tcs-germany.de
Leitungsdurchmesser
Schleifenwiderstand in Ω
Technische Änderungen vorbehalten.
PI_ISW4210_014x_Art0030357_1v1.doc mi
09/2008
0,8 mm
0,69
1,38
2,07
2,76
3,44
4,13
4,82
5,51
6,20
6,89
10,33
13,78
17,22
20,66
a, b hier
kurzschließen
