Tabelle: Schleifenwiderstände
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
200
250
300

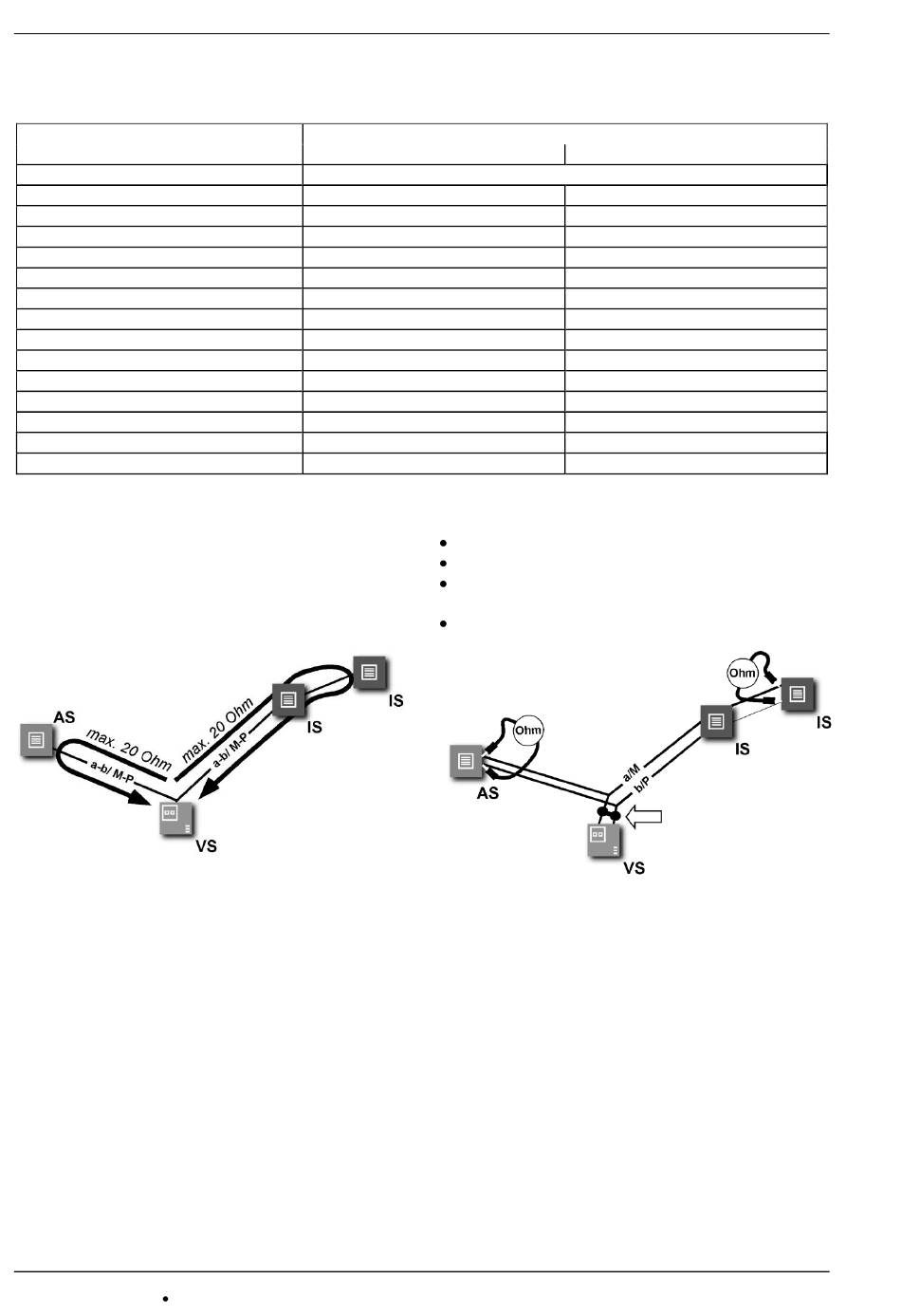

Schleifenwiderstand Prinzip
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als 20 Ohm vom Versorgungs- und Steuer-
gerät (VS) entfernt sein.
20 Ohm:
max. 160 m Abstand AS/IS-VS bei 0,6 mm Durch-
messer
max. 300 m Abstand AS/IS-VS bei 0,8 mm Durch-
messer
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
4
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,22
2,45
3,67
4,90
6,12
7,35
8,57
9,80
11,02
12,24
18,37
24,49
Schleifenwiderstand Messung
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Andere Geräte stören die Messung nicht, können
angeschlossen bleiben.
An der letzten IS oder AS am Strang den Wider-
stand an a/b messen.
AS
Außenstation
VS
Versorgungs- und Steuergerät
IS
Innenstation
FE
Funktionserweiterung
0,8 mm
0,69
1,38
2,07
2,76
3,44
4,13
4,82
5,51
6,20
6,89
10,33
13,78
17,22
20,66
a, b hier
kurzschließen
Technische Änderungen vorbehalten.
PI_ISW4100_Art0030901.doc 3A
08/2010
mi
