RAC 83/95
WERKZEUGIDENTIFIZIERUNG
Das Blindniet-Werkzeug RAC 83/95 ist durch eine Markierung
gekennzeichnet, die den Firmenname und Adresse des
Herstellers, Angabe des Werkzeugs, CE Marke zeigt.
Falls Kundendienst notwendig ist, beziehen Sie sich immer auf
die Daten in der markierung.
Angabe des
werkzeugs
TECHNISCHE DATEN
• Betriebsdruck ............................................................6 BAR
• Der Mindestinnendurchmesser des
Druckluftschlauches beträgt .................................... 8 mm
• Luftverbrauch ............................................................2,2 Nl
• Max. Setzkraft ............................................... 6 BAR 5372 N
• Gewicht ................................................................. 1,500 Kg
• Einsatztemperatur ....................................... von- 5° / + 50°
• Mittelquadratwert der
Beschleunigungsfrequenz (Ac), die sich
auf den Arm auswirkt ............................................. 3,3 m/s
• A-bewertete Emissionsschalldruckpegel .................. 86 dBA
• Momentane C-bewertete
Emissionsschalldruckpegel .................................. <130 dBC
• A-bewertete Schalldruckpegel .................................. 96 dBA
LUFTSPEISUNG
Die verwendete Luft darf keine Fremdkörper und Feuchtigkeit
enthalten, um die Maschine vor dem vorzeitigen Verschleiß der
sich bewegenden Teile zu schützen. Deshalb ist die Verwendung
einer Wartungseinheit für Druckluft unbedingt notwendig.

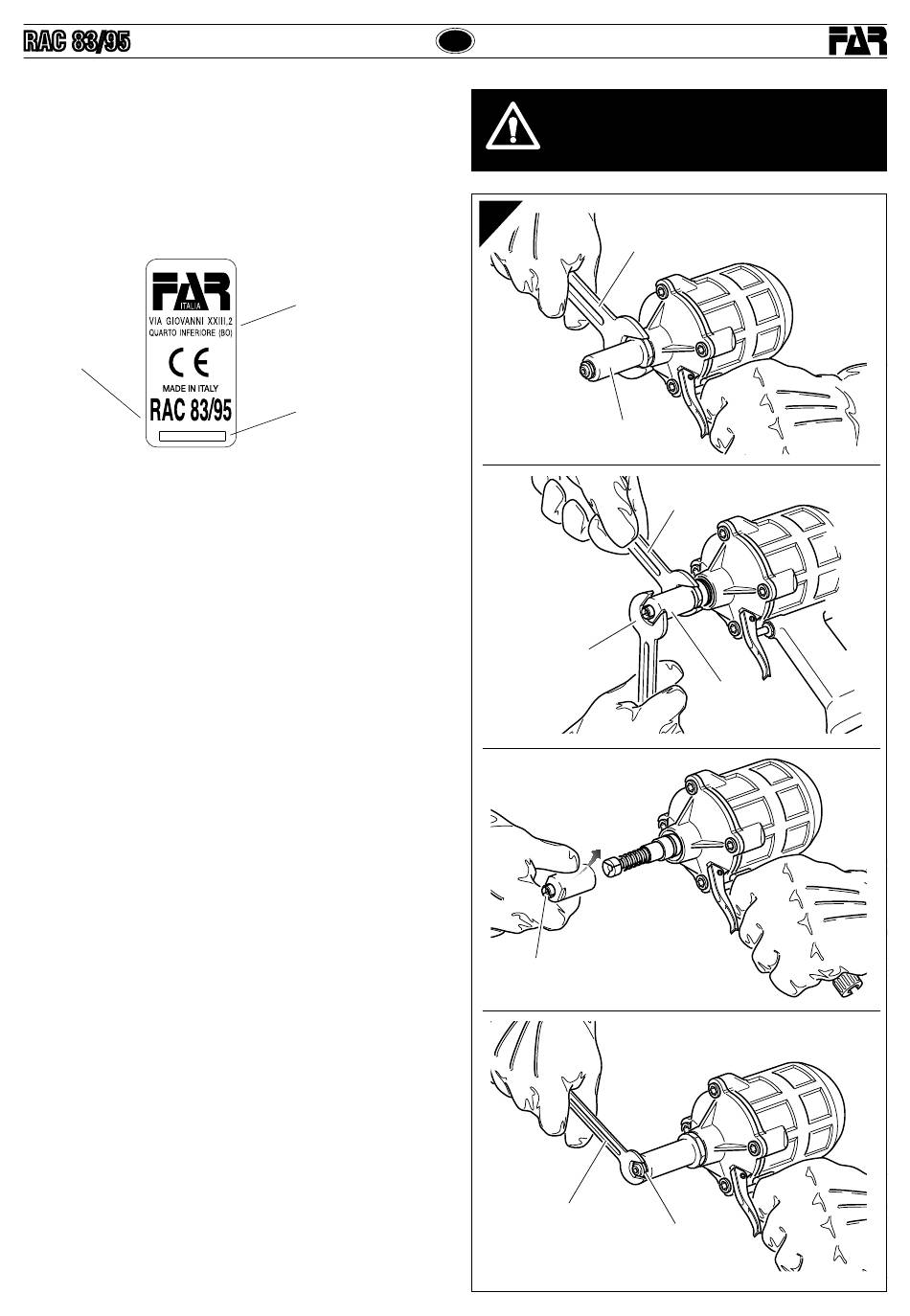

WARTUNG UND AUSWECHSLUNG DES FORMATS (Abb. f1)
Die lang andauernde Benutzung des Nietwerkzeuges kann
zum Rutschen der Spannbacken auf dem Nagel führen, wegen
des Sichablagerns von Unreinheiten. Die oben genannten
Spannbacken müssen daher gereinigt und danach geschmiert
werden. Beim Verschleiß, falls der einwandfreie Betrieb dadurch
beeinträchtigt wird müssen die Spannbacken ersetzwerden.
Der Düsenträger ist durch einen 27 mm handelsüblichen
Gabelschlüssel auszuspannen (E). Danach, mittels zwei 15
mm und 16 mm handelsüblicher Gabelschlüssel, die Spindel
ausspannen (F), woraus die Spannbacken (G) herauszunehmen
sind. Zur Auswechslung des Mundstückes (A) einen 12 mm
handelsüblichen Schlüssel verwenden. Danach das aus dem
Nietwerkzeug entfernte Mundstück in das dazu bestimmte
Gehäuse einsetzen, damit es nicht verlorengeht.
Revisione - 08
Firmenname und
adresse
Seriennummer
2
Date 11-2016
D
ACHTUNG!!! OBENGENANNTE EINGRIFFE BEI
NICHT LUFTGESPEISTEM NIETWERKZEUG
AUSFÜHREN!
f1
E
16 mm
G
12 mm
27 mm
15 mm
F
A
15
