RAC 83 AX

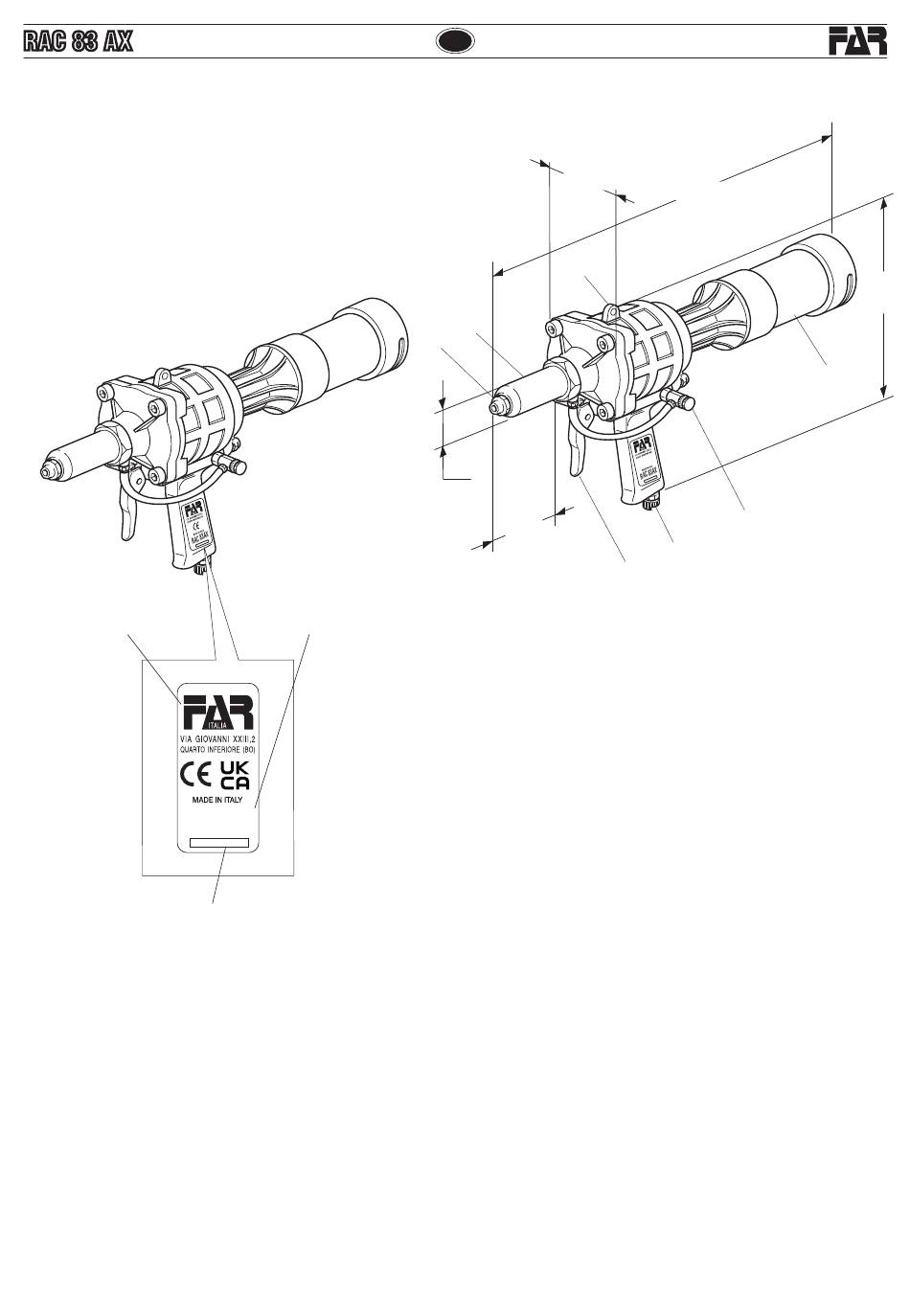

WERKZEUGIDENTIFIZIERUNG

Das Blindniet-Werkzeug RAC 83/AX ist durch eine Markierung
gekennzeichnet, die den Firmenname und Adresse des
Herstellers, Angabe des Werkzeugs, CE Marke zeigt.
Falls Kundendienst notwendig ist, beziehen Sie sich immer auf
die Daten in der markierung.
Firmenname und adresse
RAC 83AX
Seriennummer
HAUPTSÄCHLICHE TEILE
A) .......................................................................... Mundstück
B) ............................................................... Balancerhalterung
C) ............................................................... Behälter für Nägel
D) ....................................................................... Ansaugventil
E) .............................................................Auslöser für Ziehen
F) ...............................................................Druckluftanschluß
G) ................................................................ Mundstückträger
Angabe des werkzeugs
750301 - RAC 83 AX – rev 11 - ( 09-2022 )
D
88
B
G
A
Ø 25
52

TECHNISCHE DATEN

• Betriebsdruck ............................................................6 BAR
• Der Mindestinnendurchmesser des
Druckluftschlauches beträgt .................................... 8 mm
• Luftverbrauch ............................................................2,2 Nl
• Max. Setzkraft ............................................... 6 BAR 5372 N
• Gewicht ................................................................. 1,740 Kg
• Einsatztemperatur ....................................... von- 5° / + 50°
• Mittelquadratwert der
Beschleunigungsfrequenz (Ac), die sich
auf den Arm auswirkt ............................................. 3,3 m/s
• A-bewertete Emissionsschalldruckpegel .................. 82 dBA
• Momentane C-bewertete
Emissionsschalldruckpegel .................................. <130 dBC
• A-bewertete Schalldruckpegel .................................. 94 dBA

LUFTSPEISUNG

Die verwendete Luft darf keine Fremdkörper und Feuchtigkeit
enthalten, um die Maschine vor dem vorzeitigen Verschleiß der
sich bewegenden Teile zu schützen. Deshalb ist die Verwendung
einer Wartungseinheit für Druckluft unbedingt notwendig.
360
D
F
E
200
C
2
19
