Suomi, Asentajan käsikirja - POOL 310
Yleistä
POOL 310 on lisävaruste, joka mahdollistaa allasveden
lämmityksen VVM 310:lla. Sisäyksikkö ohjaa vaihtovent-
tiiliä (QN19) ja kiertovesipumppuja (GP9) ja (GP14).
Sisältö
1 kpl
Kiertovesipumppu
2 kpl
Nippuside
1 kpl
Toimilaite, vaihtoventtiili
1 kpl
Vaihtoventtiili
1 kpl
Kojerasia
1 kpl
Lämmönjohtotahna
1 kpl
Alumiiniteippi
1 kpl
Eristysteippi
1 kpl
Lämpötila-anturi

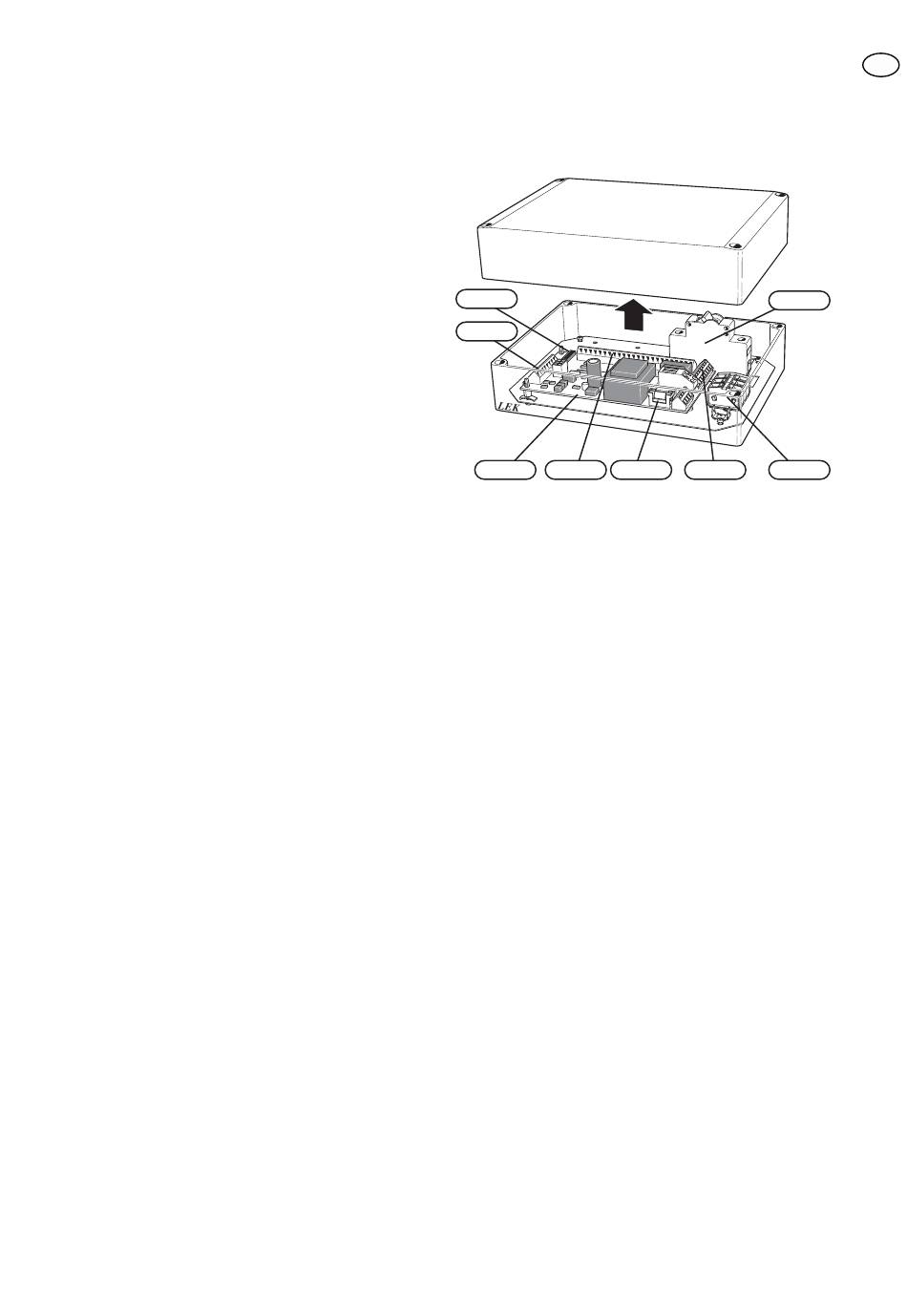

Komponenttien sijainti

AA5-S2
AA5-X4
AA5
AA5-X2
AA5-F1
Sähkökomponentit
FA1
Automaattivaroke, 10 A
X1
Liitinrima, jännitteensyöttö
AA5
Lisävarustekortti
AA5-X2
Liitinrima, anturi ja ulkoinen esto
AA5-X4
Liitinrima, tiedonsiirto
AA5-X9
Liitinrima, kiertovesipumppu, shuntti ja
apurele
AA5-S2
DIP-kytkin
AA5-F1
Pienjännitevaroke, T4AH250V
Komponenttikaavion merkinnät standardin IEC 81346-
1 ja 81346-2 mukaan.
FA1
AA5-X9
X1
FI
21
