Steckbrücke angeschlossen:
Steckbrücke entfernt:
Steckbrückenposition, siehe Abb. 5.
Die max. Temperaturbegrenzung dient dazu, den Fußboden vor
Überhitzung zu schützen. Dies kann bei speziellen Bodenbelägen (z. B.
Massivholz) erforderlich sein. Der Fühler ist so zu platzieren, dass die
tatsächliche Fußbodentemperatur erfasst wird, und sollte sich immer im
beheizten Bereich befinden.
Die min. Temperaturbegrenzung dient dazu, den Fußboden unabhängig
von der Raumtemperatur warm zu halten. In gefliesten Badezimmern
oder Pool-Bereichen, trocknet Wasser beispielsweise schneller, wenn die
Bodenfläche warm gehalten wird. Der Fühler ist so zu platzieren, dass
die tatsächliche Bodentemperatur erfasst wird und sollte sich immer im
beheizten Bereich befinden.
Für einen problemlosen Austausch empfehlen wir, dass Bodenfühler
generell in einer zwischen zwei Heizrohren angebrachten Hülse montiert
werden. Das innere Ende der Hülse muss verschlossen sein und das
Bodenfühlerkabel zur Wandkante geführt werden. Falls erforderlich
kann das Fühlerkabel mit einem Standard-Installationskabel bis zu 30 m
verlängert werden.
Für weitere Anweisungen siehe das Installationshandbuch.

Wartung

Die Einheit ist wartungsfrei.
Halten Sie die Lüftungsschlitze (Öffnungen) auf der Einheit zu allen Zeiten
sauber und frei zugänglich.

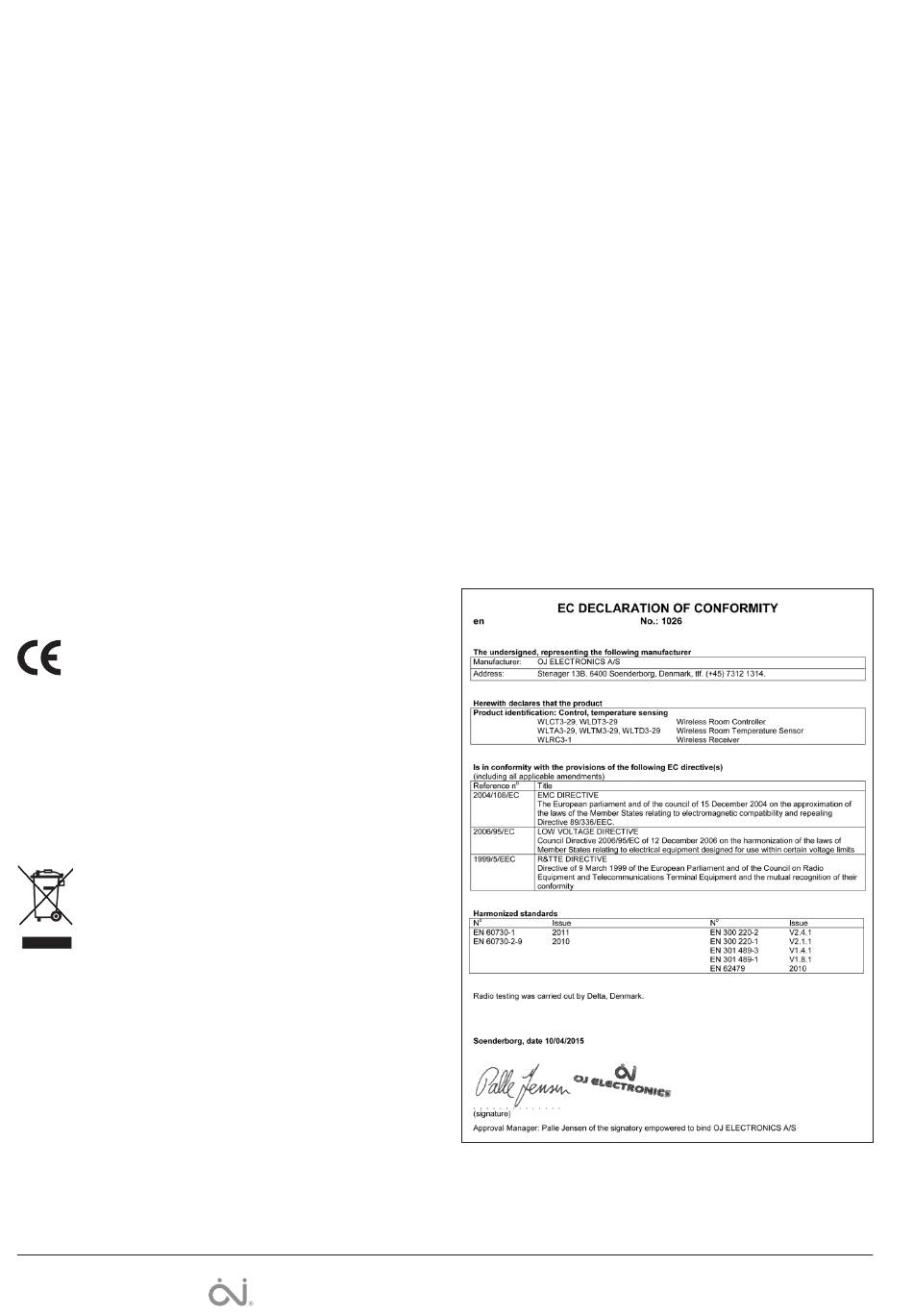

Zertifizierungen
CE-KENNZEICHNUNG
OJ Electronics A/S erklärt hiermit, dass das Produkt den folgenden
Richtlinien des Europäischen Parlaments und des Rates entspricht:
• EMV – Elektromagnetische Verträglichkeit
• R&TTE – Funkanlagen und Telekommunikationsendeinrichtungen und die
gegenseitige Anerkennung ihrer Konformität
• RoHS – Beschränkung der Verwendung bestimmter gefährlicher Stoffe
• WEEE – Elektro- und Elektronik-Altgeräte
Angewandte Norm(en)
EN 61000-6-2, EN 61000-6-3
Zusätzlich für WLxR3-29
EN 300 220-1, EN 300 220-2, EN 301 489-3, EN 301 489-1, EN 50371
Entsorgung und Wiederverwertung
Wiederverwertung von Verpackungen
Schützen Sie die Umwelt und entsorgen Sie die Verpackung gemäß den
örtlichen Bestimmungen für Abfallverwertung.
Entsorgung des Produkts
Geräte mit elektrischen Bauteilen dürfen nicht zusammen mit
normalem Hausmüll entsorgt werden.
Es muss separat zusammen mit anderem elektrischen
und elektronischen Abfall gemäß örtlicher und geltender
Gesetzgebung gesammelt werden.
Technische Daten (WLxT3-19)
Zweck des Steuerelements . . . . . . . . . . . . . . . . .Verdrahteter elektronischer
wasserbasierter Fußbodenheizung
Anschlussart. . . . . . . . . . . . . . . . . . . . . .Zweileiter, 5 V, Kommunikationsbus
Kabeltyp . . . . . . . . . . . . . . . . . . . . . . Standard-Installationskabel ≥0,25 mm²
Kabellänge . . . . . . . . Bis zu 300 m mit max. 100 m zwischen zwei Einheiten
Regelprinzip . . . . . . . . . . . . . . . . . . . . PI
Umgebungstemperatur bei Betrieb . . . . . . . . . . . . . . . . . . . . . . 0 bis +40 °C
Stromverbrauch . . . . . . . . . . . . . . . . . Ohne Hintergrundbeleuchtung <1 mA
Temperaturbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5 bis +40 °C
Funktionen (WLDT3) . . . . . . . . . . . . . . . . . . Automatik, Komfort, Frostschutz
8
max. Begrenzung
min. Begrenzung
Raumregler/Fühler zur Steuerung
und Kühlung
(4°C P-Band) - PBM oder EIN/AUS
Mit Hintergrundbeleuchtung <30 mA
Stenager 13B · DK-6400 Sønderborg · Dänemark
Tel: +45 73 12 13 14 · Fax +45 73 12 13 13
oj@ojelectronics.com · www.ojelectronics.com
The OJ trademark is a registered trademark belonging to OJ Electronics A/S · © 2017 OJ Electronics A/S
Funktionen (WLCT3) . . . . . . . . . . . . . . . . . . . . . . Timed or manual operation,
Raumfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Intern
Bodenbegrenzungsfühler . . Kann angeschlossen werden, max. 30 m Kabel
Montageart . . . . . . . . . . Für Aufputz- oder Unterputzmontage in Wanddose
Schutzart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . H×B×T = 86,0×86,0×25,5 mm
Technische Daten (WLxT3-29)
Verwendungszweck der Einheit . . . . .Drahtloser elektronischer Raumregler/
Anschlussart. . . . . . . . . . . . . . . . . . . . . . . . . .Batterien, 2 × AAA-Alkali 1,5 V
Batterielebensdauer . . . . . . . . . . . . . . . . . . . . . . . . . . In der Regel 1-2 Jahre
Kommunikationsfrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 868,3 MHz
Kommunikationsreichweite . . . . . . . . . . . . . . . . . . Bis zu 30 m in Gebäuden
Regelprinzip . . . . . . . . . . . . . . . . . . . PI (4 °C P-Band) – PBM
Umgebungstemperatur bei Betrieb . . . . . . . . . . . . . . . . . . . . . . 0 bis +40 °C
Stromverbrauch . . . . . . . . . . . . . . . . . Ohne Hintergrundbeleuchtung <1 mA
Temperaturbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5 bis +40 °C
Funktionen (WLDT3) . . . . . . . . . . . . . . . . . Automatik, Komfort, Rückstellung
Funktionen (WLCT3) . . . . . . . . . . . Zeitgesteuerte oder manuelle Bedienung,
Raumfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Intern
Bodenbegrenzungsfühler . . Kann angeschlossen werden, max. 30 m Kabel
Montageart . . . . . . . . . . Für Aufputz- oder Unterputzmontage in Wanddose
Schutzart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . H×B×T = 86,0×86,0×25,5 mm
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Dänemark
Tel: +45 73 12 13 14 · Fax +45 73 12 13 13
oj@ojelectronics.com · www.ojelectronics.com
von
OJ ELECTRONICS A/S
zone control (skal oversættes)
Fühler zur Regelung von wasserbasierter
Fußbodenheizung und Kühlung
Bis zu 100 m im Freien
oder EIN/AUS
Mit Hintergrundbeleuchtung <30 mA
Zonensteuerung
