det mulig å velge MIN.- eller MAKS.-temperatur. Hvis MAKS. blir valgt,
er temperaturgrensen 27 °C. Hvis MIN. blir valgt, er temperaturgrensen
17 °C. Disse temperaturene er faste når de brukes med WLM3-1BA eller
WLM3-3BA, hvis ikke enheten er tildelt en sonegruppe styrt av en WLCT3
romregulator. I så fall kan grenseinnstillingen økes eller minskes med
romregulatoren. Når grensene er innstilt, vil de gjelde for alle relevante
romfølere som hører til gruppen og har gulv-grenseføler. Hvis en WLM3-
1FS eller WLM3-3FS master benyttes, kan grenseinnstillingene endres via
programmeringsknappene på masteren.

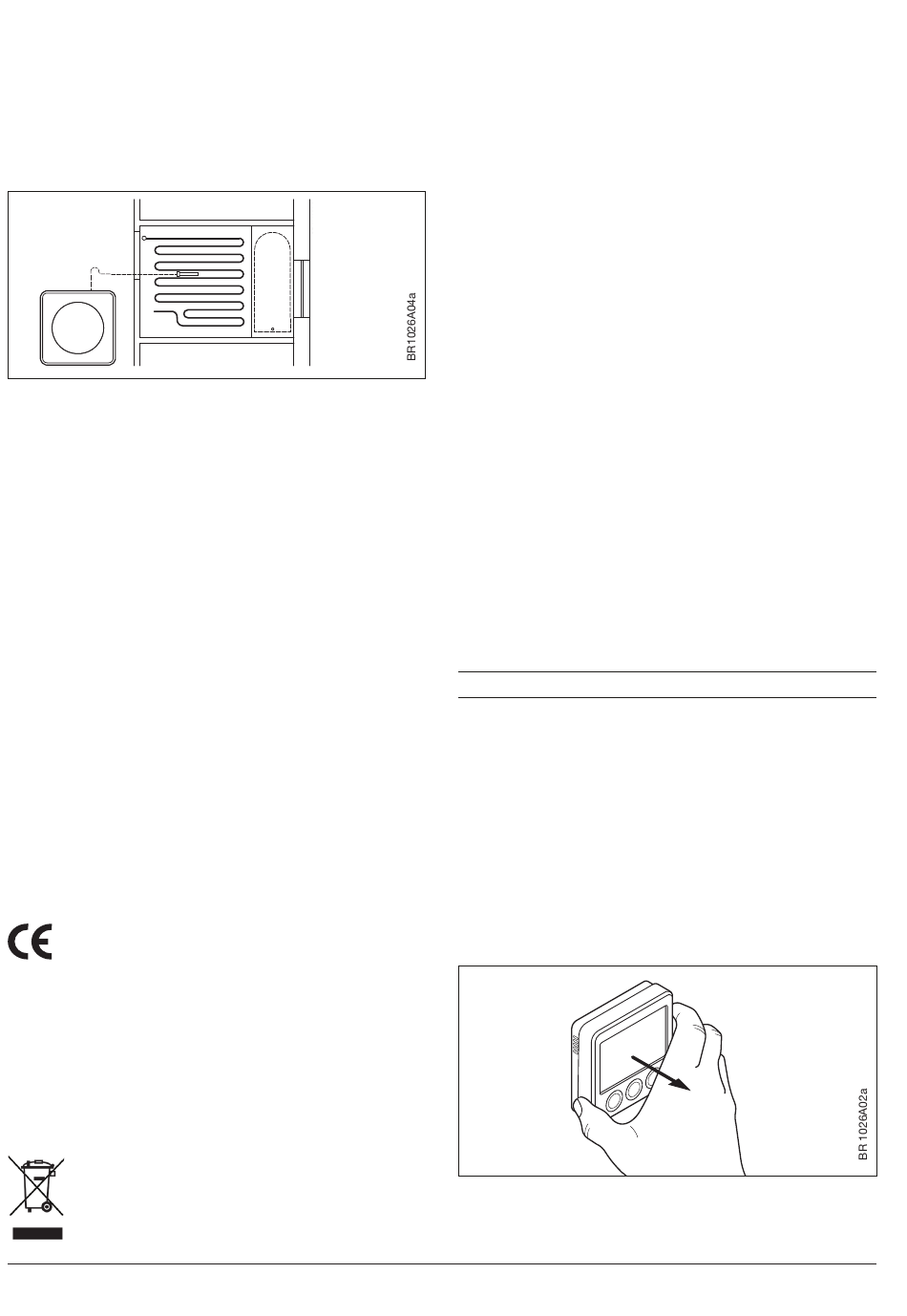

Fig. 6
Med montert bro: maks.-grense
Broen er i ikke bruk: min.-grense
Plassering av bro, se fig. 5.
Maks. temperaturgrense brukes til å beskytte gulvområdene mot å bli for
varme. Det kan være nødvendig ved visse gulvoverflater (f.eks. massivt tre).
Føleren bør plasseres der den kan måle den sanne temperaturen i gulvet og
skal alltid være innenfor oppvarmet område.
Min. temperaturgrense brukes til å holde gulvoverflaten varm, uavhengig
av romtemperaturen. I bad med fliser eller i bassengområder, for eksempel,
vil vannet tørke opp raskere hvis gulvoverflaten blir holdt varm. Føleren bør
plasseres der den kan måle den sanne temperaturen i gulvet og skal alltid
være innenfor oppvarmet område.
For enkel utskifting anbefaler vi at alle gulvfølerne blir montert i rør som er
plassert mellom to varmerør. Den innvendige enden av røret bør forsegles
og følerkabelen bør føres tilbake til bunnen av veggen. Om nødvendig kan
følerkabelen forlenges opp til 30 m med en standard installasjonskabel.
Se installasjonsveiledningen for flere opplysninger.
Vedlikehold
Enheten er vedlikeholdsfri.
Hold alltid ventilasjonsåpningene på enheten rene og ublokkert.
Sertifiseringer
CE-merking
OJ Electronics A/S erklærer herved at produktet samsvarer med følgende
Europaparlaments og -rådsdirektiver:
• EMC - elektromagnetisk kompatibilitet
• R&TTE-direktivet om radio- og terminalutstyr og gjensidig godkjenning av
utstyrets samsvar
• RoHS - begrensninger i bruk av visse farlige stoffer
• WEEE - kassering av elektriske og elektroniske produkter
Anvendt(e) standard(er)
EN 61000-6-2, EN 61000-6-3
Dessuten for WLxR3-29
EN 300 220-1, EN 300 220-2, EN 301 489-3, EN 301 489-1, EN 50371
Avhending og gjenbruk
Gjenbruk av emballasje
Vern miljøet ved å avhende emballasjen i samsvar med regelverket for
avfallsbehandling på stedet.
Avhending av produktet
Utstyr som inneholder elektriske komponenter, må ikke kastes
sammen med husholdningsavfall.
Det må samles inn separat sammen med annet elektrisk og
elektronisk avfall i henhold til lokal og gjeldende lovgivning.
6
Tekniske spesifikasjoner (WLxT3-19)
Formål med styring. . . . . . . . . . . . Kablet elektronisk romregulator/-føler for
Tilkoblingstype . . . . . . . . . . . . . . . . . . . . .2-leder, 5 V, kommunikasjonsbuss
Kabeltype . . . . . . . . . . . . . . . . . . . . .Standard installasjonskabel ≥0,25 mm²
Kabellengde . . . . . . . . . Opp til 300 m med maks. 100 m mellom to enheter
Reguleringsprinsipp . . . . . . . . . . . . . . . . PI
Driftstemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0/+40 °C
Strømforbruk . . . . . . . . . . . . . . . . . . . . . . . Uten bakgrunnsbelysning <1 mA
Temperaturområde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5/+40 °C
Funksjoner (WLDT3)
Romføler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Intern
Monteringsmetode . . . . . . . . For montering direkte på vegg eller i veggboks
Kapslingsklasse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H/86,0; B/86,0; D/25,5 mm
Tekniske spesifikasjoner (WLxT3-29)
Bruksformål . . . . . . . . . . . . . . . . . Trådløs elektronisk romregulator/-føler for
Tilkoblingstype . . . . . . . . . . . . . . . . . . . . . . . Batterier, 2 x AAA alkaline 1,5 V
Batterilevetid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Typisk 1-2 år
Kommunikasjonsfrekvens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 868,3 MHz
Kommunikasjonsavstand . . . . . . . . . . . . . . . . . . . . . .Opp til 30 m innendørs
Reguleringsprinsipp . . . . . . . . . . . . . . . PI (4 °C P-bånd) – PWM
Driftstemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0/+40 °C
Strømforbruk . . . . . . . . . . . . . . . . . . . . . . . Uten bakgrunnsbelysning <1 mA
Temperaturområde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5/+40 °C
Funksjoner (WLDT3)
Funksjoner (WLCT3) . . . . . . . . . . . . .Tidsstyrt eller manuell drift, sonestyring
Romføler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Intern
Gulvgrenseføler . . . . . . . . . . . . . . . . . . . . . .Kan kobles til, maks 30 m kabel
Monteringsmetode . . . . . . . . For montering direkte på vegg eller i veggboks
Kapslingsklasse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H/86,0; B/86,0; D/25,5 mm
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Danmark
Tlf. +45 73 12 13 14 · Faks +45 73 12 13 13
oj@ojelectronics.com · www.ojelectronics.com
Produktprogramm
WLCT3-19 Kabelgebundener Raumregler mit Uhr
WLDT3-19 Kabelgebundener Raumfühler mit Temperatureinstellung,
Modus-Schalter (Automatik, Tag, Nacht, Frostschutz) und
Fußbodenbegrenzungsfühler
WLCT3-29 Drahtloser Raumregler mit Uhr
WLDT3-29 Drahtloser Raumfühler mit Temperatureinstellung,
Modus-Schalter (Automatik, Tag, Nacht, Frostschutz) und
Fußbodenbegrenzungsfühler
Montage des Raumreglers/Fühlers (Abb. 1 und 2)
Die Einheit wird zur Komforttemperaturregelung in Räumen eingesetzt.
Die Einheit ist auf einer Innenwand ca. 1,4 bis 1,7 Meter über dem Boden,
dabei auf freie Luftzirkulation achtend, zu montieren. Zugluft und direkte
Sonneneinstrahlung oder andere Wärmequellen müssen vermieden werden.
Abb. 1 Entfernen der Frontabdeckung
© 2017 OJ Electronics A/S
kontroll av vannbåret gulvvarme
(4°C P-band) - PWM
Med bakgrunnsbelysning <30 mA
. . . . . . . . . . . . . . . . . . . . . . . . . Auto, komfort, frostvern
kontroll av vannbåret gulvvarme
Med bakgrunnsbelysning <30 mA
. . . . . . . . . . . . . . . . . . . . . . . . . . Auto, komfort, senking
Deutsch
og kjøling
eller PÅ/AV
og kjøling
Opp til 100 m utendørs
eller PA/AV
