OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Denmark
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
oj@ojelectronics.com · www.ojelectronics.com
Asortyment produktów
WLCT3-19 Przewodowy programowalny termostat pokojowy
WLDT3-19 Przewodowy termostat pokojowy z regulacją temperatury,
przełącznikiem trybów (Auto, Dzień, Noc, Tryb
Przeciwzamarzaniowy) i czujnikiem ograniczenia temperatury
podłogi
WLCT3-29 Bezprzewodowy programowalny termostat pokojowy
WLDT3-29 Bezprzewodowy termostat pokojowy z regulacją
temperatury, przełącznikiem trybów (Auto, Dzień, Noc, Tryb
Przeciwzamarzaniowy) i czujnikiem ograniczenia temperatury
podłogi

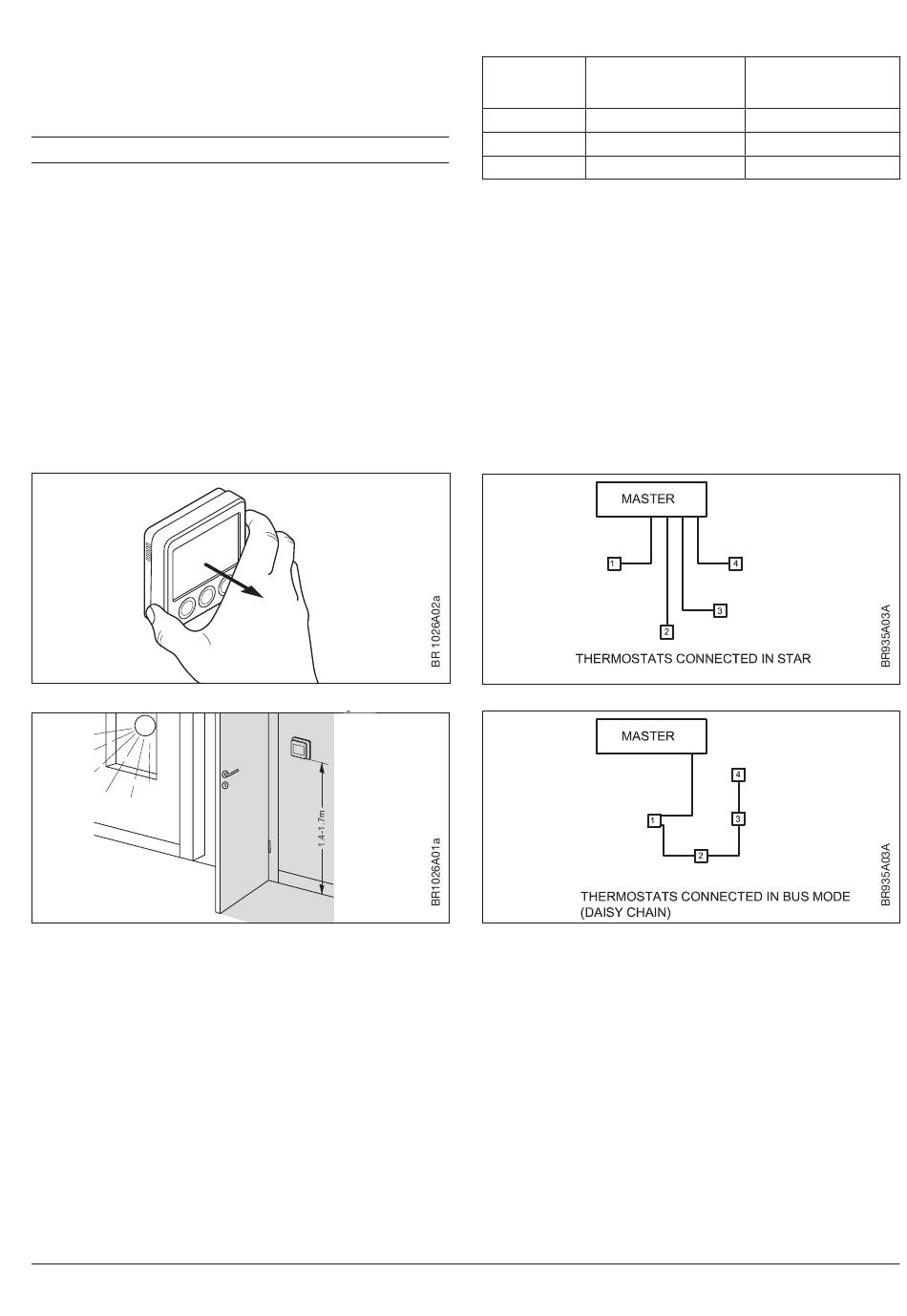

Montaż termostatu/termostatu programowalnego (rys. 1 i 2)
Urządzenie służy do regulacji temperatury komfortowej w pomieszczeniach.
Termostat powinien być zamontowany na ścianie wewnętrznej, na
wysokości ok. 1,4-1,7 m nad podłogą, w miejscu zapewniającym
swobodny obieg powietrza wokół urządzenia. Należy unikać instalacji
w strefach narażonych na przeciągi, bezpośrednie oddziaływanie promieni
słonecznych oraz innych źródeł ciepła.
Rys. 1 Zdejmowanie pokrywy przedniej
Rys. 2
WLCT3-19 / WLDT3-19: Przewodowe termostaty programowalne/
przewodowe termostaty – podłączenie do magistrali (rys. 3 i 4)
Należy wykorzystywać wyłącznie urządzenia OJ dostosowane do
komunikacji za pośrednictwem dwużyłowego przewodu sygnałowego.
Można używać standardowego przewodu instalacyjnego min. 2 x 0,25
mm². Urządzenia można łączyć w typowy układ gwiazdy (równolegle) lub
magistralowo (w konfiguracji łańcuchowej). Moduł główny posiada cztery
pary zacisków oznaczone jako „SENSOR/CONTROLLER BUS", które
można wykorzystać do podłączenia dwużyłowego przewodu sygnałowego
urządzenia.
Dowolne urządzenie można podłączyć do dowolnej pary zacisków.
Całkowita długość układu 2-żyłowych przewodów nie może przekroczyć
300 m, a maksymalna odległość pomiędzy dowolnymi dwoma
urządzeniami – 100 m. Więcej informacji znajduje się w poniższej tabeli.
Należy pamiętać o tym, by łączyć + z + i – z – .
Polski
Tabela: Długość przewodu
Standardowy
przewód
≥0,25 mm²
≥0,50 mm²
≥0,75 mm²
*) Up to 300m if operation without backlight is acceptable.
WLCT3-29 / WLDT3-29: Bezprzewodowy termostat programowalny/
bezprzewodowy termostat
Plastikowej klapki zabezpieczającej baterię nie wolno zdejmować do
czasu aż moduł główny znajdzie się w trybie nauki. Więcej informacji
znajduje się w instrukcji montażu, rozdział „Konfiguracja bezprzewodowych
termostatów pokojowych". Termostaty zasilane są dwiema alkalicznymi
bateriami AAA. Spodziewana żywotność baterii wynosi 1-2 lata. Urządzenia
są wyposażone w alarm niskiego stanu baterii w postaci sygnału
dźwiękowego występującego co 5 minut. Jeśli termostat jest uszkodzony
lub jego komunikacja z główną jednostką została przerwana, to alarm
włącza się na module głównym, a pomieszczenie jest ogrzewane ze stałą,
bezpieczną wartością 20% zwykłej mocy. Alarm może zostać wyłączony na
następne 24 godziny.
Uwaga: Termostaty WLCT3-29/WLDT3-29 mogą być użytkowane wyłącznie
razem z odbiornikiem bezprzewodowym typu WLRC3-19 lub WLRC2-19.
Rys. 3
Rys. 4
Przyporządkowanie poszczególnych termostatów do siłowników
termicznych (rys. 5)
Każdemu termostatowi można przypisać określone wyjście, które
kontroluje siłownik termiczny na rozdzielaczu. Pod przednią pokrywą
urządzenia znajduje się pokrętło, na którym, posługując się śrubokrętem,
można ustawić numer wyjścia (kanału).
Kanały 10-14 są oznaczone na pokrętle jako kanały od A do E.
Termostat pokojowy ustawiony na CH1 – kanał 1 – uruchamia siłownik
termiczny podłączony do wyjścia nr 1 na module głównym. Wybór
numerów kanałów może odbywać się przy wyłączonym zasilaniu całego
układu. W razie potrzeby ustawienie kanału na termostacie można
później zmienić. Jeżeli dwa urządzenia są umieszczone w tym samym
pomieszczeniu i ustawione na ten sam kanał, sterowanie temperaturą
będzie odbywać się zgodnie ze średnią temperatury wyliczoną dla obu
termostatów.
© 2017 OJ Electronics A/S
Całkowita długość układu
Max cable length from
2-żyłowych przewodów
Master to Room Controller/
Sensor without display
Do 100 m *
Up to 300 m
Do 200 m *
Up to 300 m
Do 300 m *
Up to 300 m
3
