Produktprogram
WLCT3-19 Kablet romregulator med klokke
WLDT3-19 Kablet romføler med temperaturjustering, modusbryter (Auto,
dag, natt, frostvern) og gulv-grenseføler
WLCT3-29 Trådløs romregulator med klokke
WLDT3-29 Trådløs romføler med temperaturjustering, modusbryter (Auto,
dag, natt, frostvern) og gulv-grenseføler

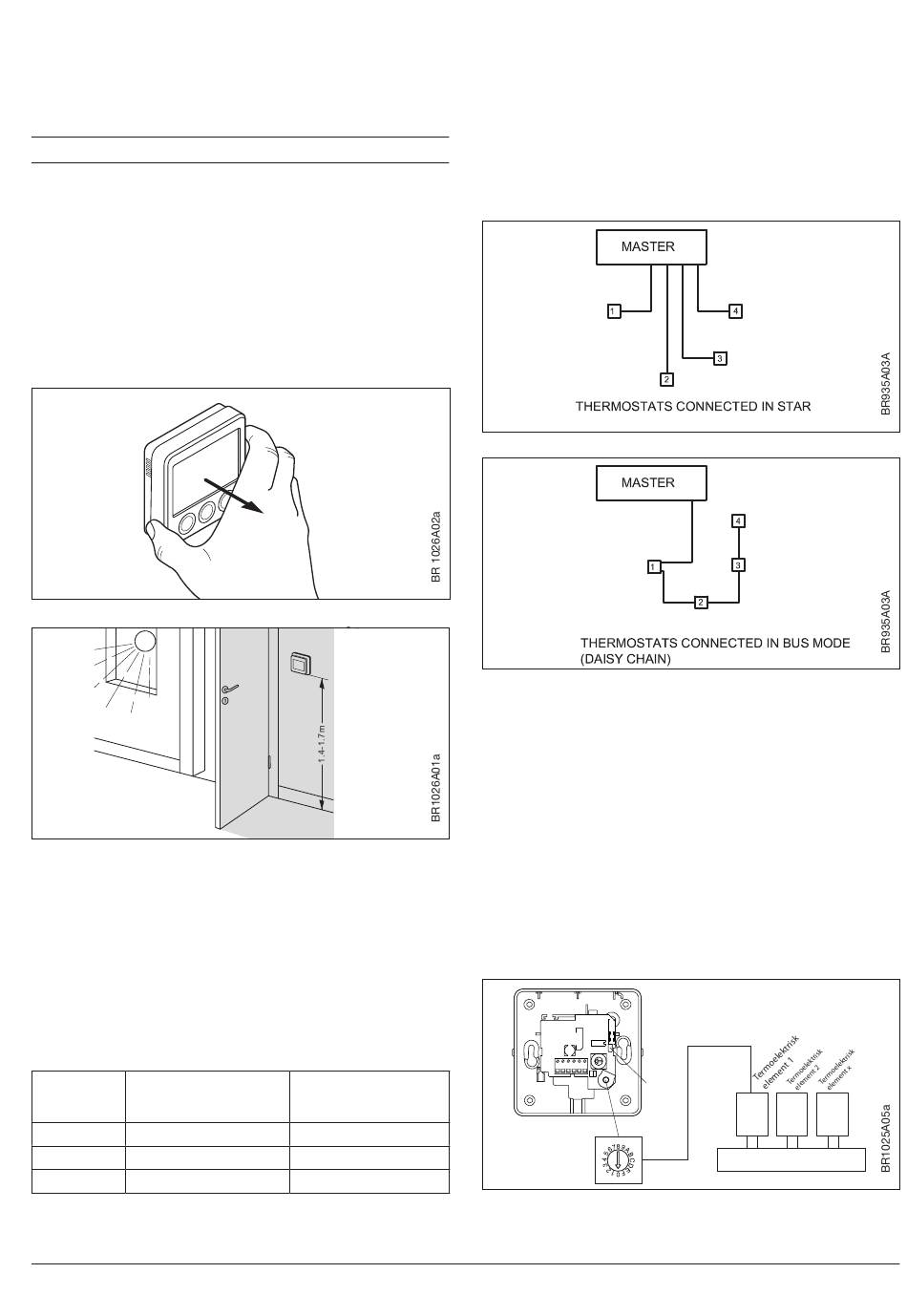

Montering av romregulator/føler (fig. 1 og 2)
Enheten brukes til komforttemperaturregulering i rom. Enheten skal
monteres på innvendig vegg ca. 1,4 - 1,7 meter over gulv og slik at luften
kan sirkulere fritt omkring den. Unngå trekk og direkte sollys eller andre
varmekilder.
Fig. 1 Demontering av frontdekslet
Fig. 2
WLCT3-19 / WLDT3-19: Kablet romregulatorer/følere – busstilkobling
(fig. 3 og 4)
Bare OJ-enheter som er egnet for toleder-kommunikasjon kan brukes.
Standard installasjonskabel, minimum 2 x 0,25 mm² kan brukes. Enhetene
kan kobles i den vanlige stjerneformasjonen eller i bussmodus (kjedekobles).
Masteren har fire sett polklemmer markert med "FØLER/REGULATORBUSS"
som kan brukes til tilkobling av 2-leder-signal fra enheten.
En vilkårlig enhet kan kobles til et vilkårlig klemmepar. Den totale lengden
av det 2-ledede systemet er opp til 300 m med en maksimum lengde på
100 m mellom hver enhet. For ytterligere informasjon se tabellen nedenfor.
Husk å koble + til + og – til – .
Tabell: Lengde av kabel
Standard cable Max cable length from
Master to Room Controller/
Sensor with display
≥0.25 mm² Up to 100 m *
≥0.50 mm² Up to 200 m *
≥0.75 mm² Up to 300 m *
*) Up to 300m if operation without backlight is acceptable.
Norsk
Max cable length from
Master to Room Controller/
Sensor without display
Up to 300 m
Up to 300 m
Up to 300 m
WLCT3-29 / WLDT3-29: Trådløs romregulator/føler
Plaststrimmelen til batteriet må ikke fjernes før masteren er i lærefunksjon.
For mer informasjon, se kapitlet Romfølere - Trådløs oppsetting i
Installasjonsveiledningen. Enheten bruker 2 x AAA alkaliske batterier.
Forventet levetid er 1-2 år. Enheten er utstyrt med en alarm som varsler
med et bipp hvert 5. minutt når batteriet skal skiftes. Hvis en enhet er
defekt, eller hvis forbindelsen til enheten er avbrutt, vil det utløse en alarm
på masteren, og rommet vil kontinuerlig bli oppvarmet med 20 % effekt
som sikkerhet. Alarmen kan overstyres de neste 24 timene.
NB: WLCT3-29 / WLDT3-29 kan bare brukes sammen med en trådløs
mottaker av typen WLRC3-19 eller WLRC2-19.
Fig. 3
Fig. 4
Innstilling av hvilke romregulatorer som skal bruke hvilken termisk
aktuator (fig. 5)
Hver enhet kan innstilles til å betjene en bestemt utgang som igjen styrer
de termiske aktuatorene på manifolden. Under frontdekslet til enheten er
det en velger, og nummeret på utgangen (dens kanalnummer) kan innstilles
med en skrutrekker.
Legg merke til at kanal 10 til 14 er markert som A til E på velgeren.
En enhet som er innstilt til CH1 vil aktivere den termiske aktuatoren som
er koblet til utgang 1 på masteren. Kanalnummeret kan innstilles før
det blir satt strøm på systemet. Kanalinnstillingen på enheten kan om
nødvendig endres etterpå. Hvis to
innstilt på samme kanal, blir temperaturen regulert etter middelverdien av
temperaturmålingene til de to enhetene.
Se hurtigveiledningen i installasjonsveiledningen for innstilling av
systemet.
Fig. 5
Kanalvelger
Montering av grenseføler (fig. 6)
Enheter med gulv-grenseføler har en mekanisk bro på kretskortet som gjør
© 2017 OJ Electronics A/S
romfølere er plassert i samme rom og
Kanal 1
Jumper
Rørfordeler
