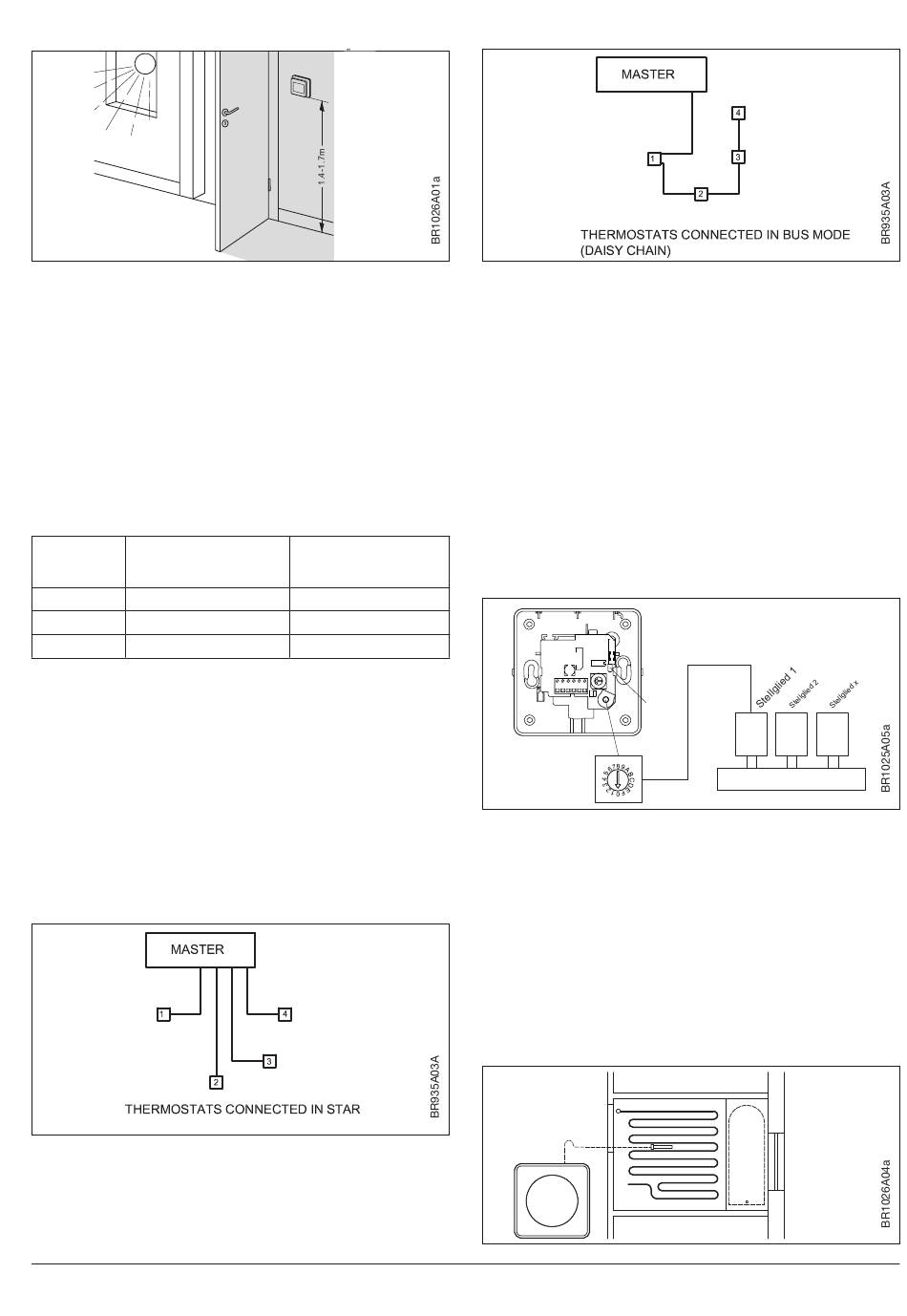

Abb. 2
WLCT3-19 / WLDT3-19: Kabelgebundene Regler/Fühler –
Busanschluss (Abb. 3 und 4)
Nur OJ-Einheiten, die sich für Zweileiter-Kommunikation eignen, sind zu
benutzen. Ein Standard-Installationskabel, mindestens 2×0,25 mm², kann
eingesetzt werden. Die Einheiten können in konventioneller Sternschaltung
oder in Busmodus (Daisy Chain) angeschlossen werden. Der Master
verfügt über vier Klemmensätze, gekennzeichnet FÜHLER/REGLER-BUS,
die zum Anschluss des Zweileiter-Signalkabels von der Einheit benutzt
werden können.
Jede Einheit kann an ein beliebiges Klemmenpaar angeschlossen werden.
Das Zweileitersystem darf insgesamt bis zu 300 m lang sein, mit einem
maximalen Abstand von 100 m zwischen zwei beliebigen Einheiten. Für
weitere Einzelheiten siehe nachfolgende Tabelle.
Darauf achten, + mit + und − mit − zu verbinden.
Tabelle: Kabellänge
Standard cable
Max cable length from
Master to Room Controller/
Sensor with display
≥0.25 mm²
Up to 100 m *
≥0.50 mm²
Up to 200 m *
≥0.75 mm²
Up to 300 m *
*) Up to 300m if operation without backlight is acceptable.
WLCT3-29 / WLDT3-29: Drahtloser Raumregler/Fühler
Die Plastikzuglasche der Batterie darf nicht entfernt werden bevor der
Master im Lernmodus ist. Für weitere Informationen siehe Abschnitt
Raumfühler – Drahtlos-Setup im Installationshandbuch. Das Gerät benutzt
2 × AAA-Alkalibatterien. Deren zu erwartende Lebensdauer beträgt
1-2 Jahre. Die Einheit ist mit einem Batteriealarm ausgestattet, der bei
schwacher Batterie alle 5 Minuten einen Piepton abgibt. Ist eine Einheit
defekt oder die Verbindung zwischen den Einheiten unterbrochen, wird im
Master Alarm ausgelöst und der Raum aus Sicherheitsgründen konstant
mit 20 % Leistung beheizt. Der Alarm kann während der folgenden 24
Stunden übersteuert werden.
NB: WLCT3-29/WLDT3-29 kann nur zusammen mit einem Empfänger Typ
WLRC3-19 oder WLRC2-19 verwendet werden.
Abb. 3
Max cable length from
Master to Room Controller/
Sensor without display
Up to 300 m
Up to 300 m
Up to 300 m
© 2017 OJ Electronics A/S
Abb. 4
Konfiguration von welcher Raumregler/Fühler mit welchem
thermischen Stellglied zu koppeln ist (Abb. 5)
Jede Einheit kann dazu konfiguriert werden, einen bestimmten Ausgang
zu bedienen, über den ein thermisches Stellglied am Sammelrohr
gesteuert wird. Ein Wahlschalter ist unter der Frontabdeckung der Einheit
zugänglich, wo die Nummer des Ausgangs (d. h. die Kanalnr.) mit einem
Schraubendreher eingestellt werden kann.
Die Kanäle 10 bis 14 sind am Wahlschalter mit A bis E gekennzeichnet.
Eine auf CH1 eingestellte Einheit wird das am Ausgang 1 des Masters
angeschlossene thermische Stellglied aktivieren. Die Einstellung der
Kanalnummer lässt sich vor Anschluss an das System vornehmen. Der
auf der Einheit eingestellte Kanal kann bei Bedarf nachträglich geändert
werden. Sind zwei im gleichen Raum platzierte
gleichen Kanal eingestellt, folgt die Regelung dem Durchschnittswert der
von den beiden Einheiten registrierten Temperaturen.
Für Informationen zur Konfiguration des Systems siehe die
Kurzanleitung im Installationshandbuch.
Abb. 5
Steck-
brücke
Verstellknopf
Montage des Fußboden-Begrenzungsfühlers (Abb. 6)
Einheiten mit Fußboden-Begrenzungsfühler sind mit einer mechanischen
Steckbrücke auf der Platine ausgerüstet, mit der die Grenzen auf MIN.
oder MAX. Temperaturregelung konfiguriert werden können. Wenn auf
MAX. eingestellt, liegt die Grenzwerteinstellung bei 27 °C. Wenn auf MIN.
eingestellt, liegt die Grenzwerteinstellung bei 17 °C. Diese Temperaturen
liegen bei Einsatz von Mastern des Typs WLM3-1BA oder WLM3-3BA
fest, außer die Einheit wurde einer von einem WLCT3-Raumregler
gesteuerten Zonengruppe zugeordnet. In diesem Fall können die
Begrenzungseinstellungen über den Raumregler erhöht oder abgesenkt
werden. Die dann eingestellten Grenzen gelten für alle zu dieser Gruppe
gehörenden relevanten Raumfühler mit Fußboden-Begrenzungsfühlern.
Wird ein WLM3-1FS- oder WLM3-3FS-Master eingesetzt, lassen sich die
Begrenzungseinstellungen über die Programmiertasten am Master ändern.
Abb. 6
Raumfühler
auf den
Kanal 1
Sammelrohr
7
