Więcej informacji na temat konfiguracji systemu znajduje się
w instrukcji montażu, rozdział „Skrócony przewodnik".

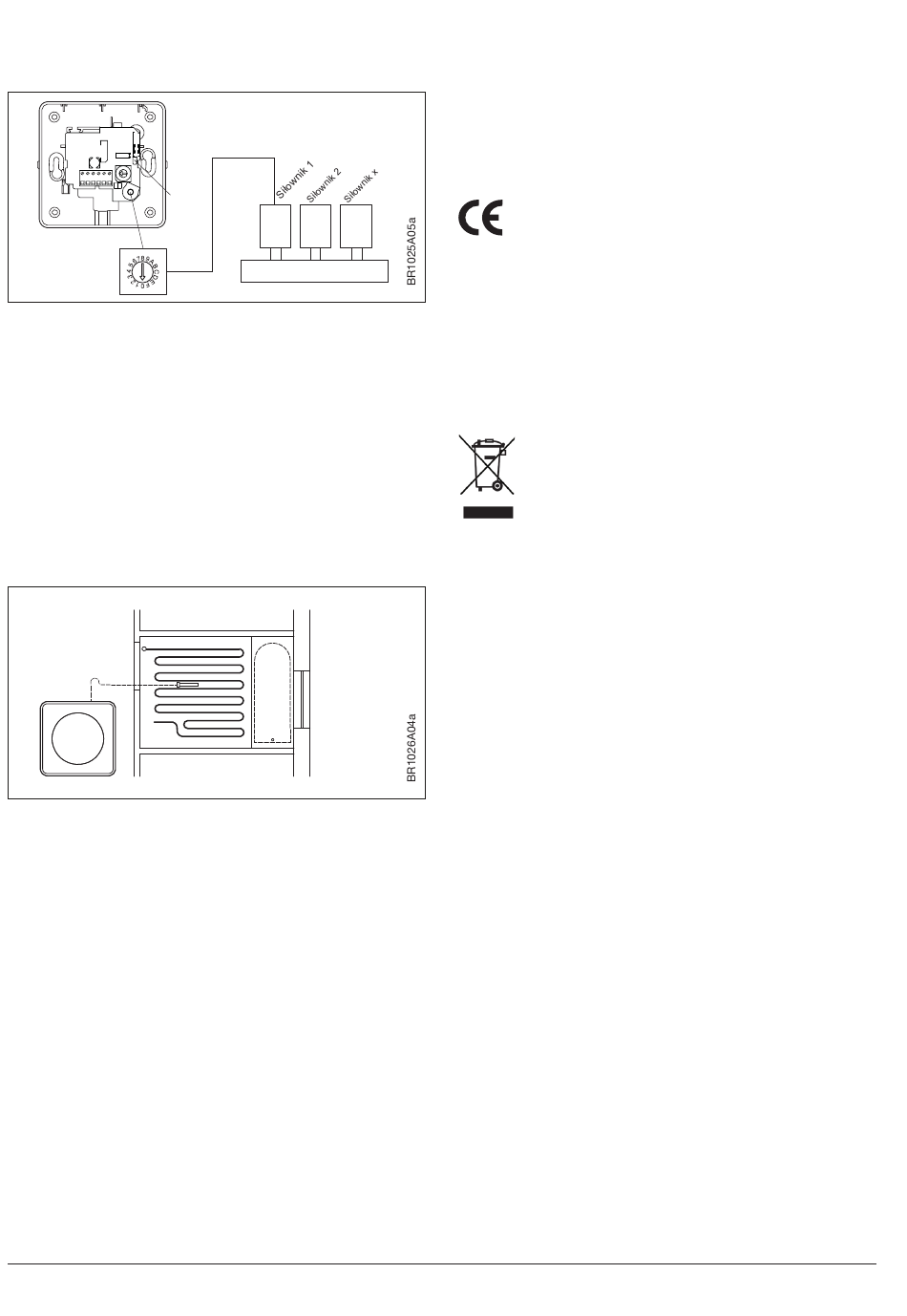

Rys. 5
Zwora
Wybór
kanału
pracy
Montaż czujnika ograniczenia temperatury podłogi (rys. 6)
Termostaty pokojowe z czujnikiem ograniczenia temperatury podłogi
posiadają mechaniczną zworę na płycie głównej, która umożliwia
ustawienie temperatury minimalnej lub maksymalnej. Jeżeli ustawiona
jest temperatura maksymalna, oznacza to limit temperatury 27°C.
Ustawienie temperatury minimalnej powoduje ograniczenie temperatury
do 17°C. Powyższe wartości temperatury są stałe, jeżeli stosowane są
moduły główne WLM3-1BA lub WLM3-3BA, chyba że dany termostat
został przyłączony do grupy kontrolowanej przez programowalny
termostat pokojowy WLCT3. Wówczas istnieje możliwość zmiany
progów temperaturowych na termostacie programowalnym, przy czym.
Ustawione limity temperatur odnosić się będą do wszystkich termostatów
z czujnikiem ograniczenia temperatury podłogi należących do danej grupy.
Jeżeli używany jest moduł główny WLM3-1FS lub WLM3-3FS, ustawienia
ograniczenia temperatury można zmieniać posługując się przyciskami
modułu.
Rys. 6
Zwora podłączona: limit temperatury maksymalnej
Jumper removed: limit temperatury maksymalnej
Lokalizacja zwory, patrz rys. 5.
Ograniczenie temperatury maksymalnej stosowane jest po to, by
zabezpieczyć podłogę przed przegrzaniem. Jest to szczególnie zalecane
w przypadku pewnych rodzajów podłóg (np. z naturalnego drewna).
Czujnik powinien być zainstalowany w miejscu, w którym może zmierzyć
faktyczną temperaturę podłogi, zawsze w zasięgu ogrzewanej powierzchni.
Ograniczenie temperatury minimalnej stosowane jest po to, by utrzymać
temperaturę podłogi na określonym poziomie, niezależnie od temperatury
pomieszczenia. Przykładowo, woda na posadzce w łazience lub w pobliżu
basenu schnie szybciej, jeżeli powierzchnia podłogi jest ciepła. Czujnik
powinien być zainstalowany w miejscu, w którym może zmierzyć faktyczną
temperaturę podłogi, zawsze w zasięgu ogrzewanej powierzchni.
W celu umożliwienia łatwej wymiany zalecamy, aby wszystkie czujniki
podłogowe były instalowane w osłonie (peszlu) umiejscowionej między
dwiema rurami grzewczymi. Wewnętrzny koniec osłony powinien być
zatkany, a kabel czujnika poprowadzony do krawędzi ściany. W razie
potrzeby przewód czujnika można przedłużyć standardowym przewodem
instalacyjnym do długości nie większej niż 30 m.
Więcej wskazówek znajduje się w instrukcji montażu.
Konserwacja
Urządzenie nie wymaga konserwacji.
Otwory wentylacyjne urządzenia powinny zawsze być czyste i odsłonięte.
Certyfikacja
4
KANAŁ 1
Rozdzielacz
© 2017 OJ Electronics A/S
Oznaczenie CE
OJ Electronics A/S niniejszym oświadcza, że produkt spełnia wymogi
następujących dyrektyw Parlamentu Europejskiego i Rady:
• EMC – dyrektywa w sprawie kompatybilności elektromagnetycznej
• R&TTE – dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń
telekomunikacyjnych oraz wzajemnego uznawania ich zgodności
• RoHS – dyrektywa w sprawie ograniczenia stosowania niektórych
niebezpiecznych substancji
• WEEE – dyrektywa w sprawie zużytego sprzętu elektrycznego i
elektronicznego
Zastosowana(-e) norma(y)
EN 61000-6-2, EN 61000-6-3
Dodatkowo dot. WLxR3-29
EN 300 220-1, EN 300 220-2, EN 301 489-3, EN 301 489-1, EN 50371
Utylizacja i recykling
Recykling opakowania
Chroń środowisko utylizując opakowanie urządzenia zgodnie z krajowymi
przepisami w zakresie przetwarzania odpadów.
Utylizacja produktu
Urządzenia zawierające komponenty elektryczne nie nadają się
do utylizacji razem z odpadami z gospodarstwa domowego.
Odpady elektryczne i elektroniczne podlegają oddzielnej zbiórce
zgodnie z obowiązującymi lokalnymi przepisami.
Dane techniczne (WLxT3-19)
Zastosowanie
. . . . . . . . . . . . . . . .
termostat/termostat programowalny do kontroli działania
hydraulicznych systemów ogrzewania i chłodzenia podłogowego
Typ połączenia . . . . . . . . . . . . . . . . Przewód 5 V, 2-żyłowy, magistrala BUS
Rodzaj przewodu . . . . . . . . . Standardowy przewód instalacyjny ≥0,25 mm²
Długość przewodu . . . . . . . . . . . . . . . . . . . . . . . . . . Do 300 m, maks. 100 m
Metoda regulacji. . . . . . . . . . . . . . . .
Temperatura otoczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0/+40°C
Pobór prądu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bez podświetlenia <1 mA
Zakres temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5/+40°C
Funkcje
(WLDT3)
. . . . . . . . . . . . . Auto, komfort, tryb przeciwzamarzaniowy
Funkcje (WLCT3) . . . . . . . . . . . . . Timed or manual operation, zone control
Czujnik temp. powietrza w pomieszczeniu . . . . . . . . . . . . . . . . Wbudowany
Czujnik ograniczenia temperatury podłogi . . . . . . . . . . . . Można podłączyć,
Metoda montażu . . . . . . . . . . . Do bezpośredniego montażu naściennego l
Klasa szczelności obudowy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Wymiary . . . . . . . . . . . . . . . . . . . . . . . . Wys. 86,0/Szer. 86,0/Głęb. 25,5 mm
Dane techniczne (WLxT3-29)
Zastosowanie urządzenia. . . . . . .
termostat/termostat programowalny do kontroli działania
hydraulicznych systemów ogrzewania i chłodzenia podłogowego
Typ połączenia . . . . . . . . . . . . . . . . . . . . . . Baterie, 2 x AAA alkaliczne 1,5 V
Żywotność baterii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zwykle 1-2 lata
Częstotliwość komunikacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 868,3 MHz
Zasięg komunikacji. . . . . . . . . . . . . . . . . . . . . Do 30 m wewnątrz budynków
Sposób regulacji. . . . . . . . . . . . . . . . . . . . . . . . . . . PI (4°C pasmo P) – PWM
Temperatura otoczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0/+40°C
Pobór prądu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bez podświetlenia <1 mA
Zakres temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5/+40°C
Funkcje
(WLDT3)
. . . . . . . . . . . . .Auto, komfort, tryb obniżenia temperatury
Funkcje (WLCT3) . . . . . . . . . . . Tryb zaprogramowany czasowo lub ręczny,
Czujnik temp. powietrza w pomieszczeniu . . . . . . . . . . . . . . . . Wbudowany
Czujnik ograniczenia temperatury podłogi . . . . . . . . . . . . . . . . . . . . . . . . . . .
Metoda montażu . . . . . . . . . . . . Do bezpośredniego montażu naściennego
Klasa szczelności obudowy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Wymiary . . . . . . . . . . . . . . . . . . . . . . . . Wys. 86,0/Szer. 86,0/Głęb. 25,5 mm
Bezprzewodowy elektroniczny pokojowy
pomiędzy dwoma urządzeniami
PI (4C pasmo P) - PWM
lub WŁ./WYŁ.
Z podświetleniem <30 mA
przewód maks. 30 m
ub w puszce podtynkowej
Bezprzewodowy elektroniczny pokojowy
Do 100 m na zewnątrz
Z podświetleniem <30 mA
kontrola strefowa
Można podłączyć, przewód maks. 30 m
lub w puszce podtynkowej
