VIESMANN
Planungsanleitung

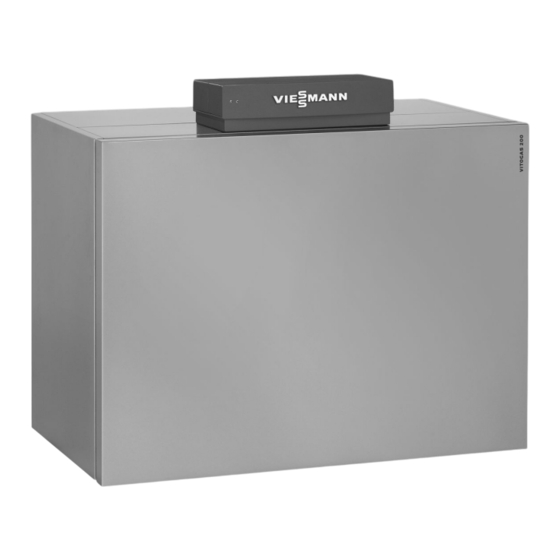

VITOGAS 200-F
Niedertemperatur-Gas-Heizkessel
Nenn-Wärmeleistung 72 bis 144 kW
■
Als Block oder in Einzelsegmenten lieferbar
■
Für den Betrieb mit gleitend abgesenkter Kesselwassertem-
■
peratur
Mit zweistufigem Vormischbrenner für Erdgas und Flüssig-
■
gas
Vollautomat
■
Zulässiger Betriebsdruck 6 bar(0,6 MPa)
■
Produkt-ID-Nummer: CE-0085AS0297
■
5811 438
4/2014
Typ GS2
VITOGAS
Niedertemperatur-Gas-Heizkessel
72 bis 144 kW
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOGAS 200-F Typ GS2
Inhaltszusammenfassung für Viessmann VITOGAS 200-F Typ GS2
- Seite 1 VIESMANN VITOGAS Niedertemperatur-Gas-Heizkessel 72 bis 144 kW Planungsanleitung VITOGAS 200-F Typ GS2 Niedertemperatur-Gas-Heizkessel Nenn-Wärmeleistung 72 bis 144 kW ■ Als Block oder in Einzelsegmenten lieferbar ■ Für den Betrieb mit gleitend abgesenkter Kesselwassertem- ■ peratur Mit zweistufigem Vormischbrenner für Erdgas und Flüssig- ■...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vitogas 200-F 1.1 Produktbeschreibung ....................■ Vorteile ........................1.2 Betriebsbedingungen ....................Installationszubehör Planungshinweise 3.1 Auslieferung, Aufstellung und Montage ................ ■ Einbringung und Aufstellung ..................■ Allgemeine Anforderungen an den Aufstellraum ............■ Anforderungen gemäß Muster-Feuerungsverordnung ..........3.2 Auslegung der Anlage ....................3.3 Elektrischer Anschluss .................... - Seite 3 Inhaltsverzeichnis (Fortsetzung) 5.4 Regelungszubehör ......................16 ■ Hinweis zu Vitotrol 200A und Vitotrol 300A .............. 17 ■ Vitotrol 200A ......................17 ■ Vitotrol 300A ......................17 ■ Vitocomfort 200 ......................18 ■ Hinweis zu Vitotrol 200 RF und Vitotrol 300 RF ............18 ■...
-
Seite 4: Vitogas 200-F
Einbau einer wirksamen Rücklauftempe- (Mindestwert) raturanhebung (z. B. durch 4-Wege-Mi- scher und Minimalbegrenzung und/oder Rücklauf-Anhebepumpe) Untere Kesselwassertemperatur 45 °C Durch Viessmann Regelung (Lieferum- (auch für Frostschutz) fang) Zweistufiger Brennerbetrieb 1. Stufe 65 % der Nenn-Wärmeleistung Brennereinregulierung werkseitig Reduzierter Betrieb Einkesselanlagen Durch Viessmann Regelung (Lieferum- –... -
Seite 5: Abgasüberwachungssensor
Installationszubehör (Fortsetzung) ■ mit Sicherheitsventil R ½ bzw. R ¾ (Abblasedruck 3 bar (0,3 MPa)) ■ mit Manometer ■ mit automatischem Entlüfter mit automatischer Absperrvorrichtung ■ mit Wärmedämmung Wasserstandbegrenzer Best.-Nr. 9529 050 ■ Einsatz als Wassermangelsicherung ■ Zum Einbau in den Heizungsvorlauf außerhalb des Heizkessels ■... -
Seite 6: Planungshinweise
Erschwernisse. Einbringung und Aufstellung ■ Vitogas als Block haben zur besseren Einbringung Transporthölzer ■ Auf Wunsch kann ein Monteur von Viessmann beim Zusammenbau unter dem Bodenblech montiert. (gegen Berechnung) behilflich sein; dazu müssen sich die Seg- ■ Vitogas, welche in Einzelsegmenten angeliefert werden, lassen sich mente montagegerecht im Aufstellraum befinden. -
Seite 7: Auslegung Der Anlage
) bei einer Heizsystemtemperatur von 75/60 °C. Absicherungstemperaturen Der Norm-Nutzungsgrad nach DIN 4702-8 ist die entscheidende Die Viessmann Heizkessel entsprechen EN 303 und sind bauartge- Größe, die Energieausnutzung eines Heizkessels zu kennzeichnen. prüft. Sie sind in geschlossenen Heizungsanlagen nach EN 12828 Er umfasst alle Verluste eines Heizkessels (Abgas-, Strahlungs- und einsetzbar. -
Seite 8: Heizkreise
Sicherheitstechnische Ausrüstung nach EN 12828 Die EN 12828 gilt für die Planung von Warmwasser-Heizungsanlagen Die Norm enthält sicherheitstechnische Anforderungen an Wärmeer- mit zul. Absicherungstemperatur bis max. 110 °C. zeuger und Wärmeerzeugeranlagen. Lieferumfang der Viessmann Maximaldruckbegrenzungsein- richtung Lieferumfang der Viessmann Minimaldruckbegrenzungsein- richtung Heizkreis HKP Heizkreispumpe Heizwasserrücklauf... -
Seite 9: Zusätzliche Hinweise
2700 kW Wärmeleistung rung kann bei Vitogas-Heizkesseln bis 300 kW verzichtet werden. ■ „D/G/H“ für alle anderen Betriebsbedingungen Viessmann Vitogas sind mit typengeprüften Temperaturreglern und Die Verbindungsleitung zwischen Heizkessel und Sicherheitsventil Sicherheitstemperaturbegrenzern ausgerüstet. darf nicht absperrbar sein. In ihr dürfen keine Pumpen, Armaturen oder Durch Prüfungen ist nachgewiesen, dass bei eventuell auftretendem... -
Seite 10: Richtwerte Für Die Wasserbeschaffenheit
Heizungsanlage wird von den Wasserverhältnissen beeinflusst. Die schaffenheit zusammengefasst. Für die Befüllung und Inbetrieb- Kosten für eine Wasseraufbereitung sind in jedem Fall niedriger als nahme kann von Viessmann eine mobile Wasseraufbereitungsanlage die Beseitigung von Schäden an der Heizungsanlage. leihweise zur Verfügung gestellt werden. -
Seite 11: Abgassystem
Planungshinweise (Fortsetzung) Vermeidung von Schäden durch wasserseitige Korrosion Die heizwasserseitige Korrosionsbeständigkeit der in Heizungsanla- Der Vordruck des Membran-Druckausdehnungsgefäßes ist min. bei gen und Wärmeerzeugern eingesetzten Eisenwerkstoffe beruht auf der jährlichen Wartung zu prüfen. der Abwesenheit von Sauerstoff im Heizwasser. Der Einsatz von gasdurchlässigen Bauteilen, z. B. nicht diffusions- Der mit der Erstbefüllung und bei Nachfüllungen mit dem Wasser in dichte Kunststoffleitungen in Fußbodenheizungen, ist zu vermeiden. -
Seite 12: Aufstellungsanforderungen
Wir empfehlen die Abgase mit einer Steigung < 45° in die Abgasanlage Bestandteil der Abgasleitung sind. einzuleiten. Sicherheitseinrichtung für den Aufstellraum Viessmann Wärmeerzeuger sind nach allen sicherheitstechnischen Vorgaben geprüft, zugelassen und damit eigensicher. Nicht vorher- sehbare, äußere Einflüsse können in seltensten Fällen zum Austritt von gesundheitsschädlichem Kohlenmonoxid (CO) führen. Für diesen Fall empfehlen wir den Einsatz eines CO-Wächters. -
Seite 13: Regelungen
G Eingestellte maximale Kesselwassertemperatur (Temperaturreg- ler) Außentemperatur in °C 5.2 Komponenten im Auslieferungszustand Kesseltemperatursensor Sensortyp Viessmann NTC 10 kΩ, bei 25 °C Zulässige Umgebungstemperatur – bei Betrieb 0 bis +130 °C – bei Lagerung und Transport −20 bis +70 °C Technische Daten Leitungslänge... -
Seite 14: Speichertemperatursensor
Technische Daten Leitungslänge 5,8 m, steckerfertig Schutzart IP 32 gemäß EN 60529 durch Aufbau/Einbau zu gewährleis- Sensortyp Viessmann NTC 10 kΩ, bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +90 °C – Lagerung und Transport –20 bis +70 °C Außentemperatursensor... - Seite 15 Regelungen (Fortsetzung) ■ Anzeigen: Die Anforderungen der EN 12831 zur Heizlastberechnung werden – Kesselwassertemperatur erfüllt. Zur Verringerung der Aufheizleistung wird bei niedrigen Außen- – Trinkwassertemperatur temperaturen die reduzierte Raumtemperatur angehoben. Zur Ver- – Betriebsdaten kürzung der Aufheizzeit nach einer Absenkphase wird für eine –...
-
Seite 16: Auslieferungszustand
Die Kesselwassertemperatur wird durch den Temperaturregler und Trinkwasserzirkulationspumpe 4(2) A, 230 V~ die elektronische Maximaltemperaturbegrenzung nach oben Brenner 4(2) A, 230 V~ begrenzt. Nur mit Zusatzmodul (bei Viessmann Heizkessel im Lieferumfang): lÖ Brenner 2-stufig 1(0,5) A, 230 V~ lÖ Brenner modulierend 0,1 (0,05) A, 230 V~... -
Seite 17: Hinweis Zu Vitotrol 200A Und Vitotrol 300A
Regelungen (Fortsetzung) ■ Tauchtemperatursensor ■ Erweiterung EA1 ■ Abgastemperatursensor ■ Vitocom 100, Typ LAN1 ■ Funkuhrempfänger ■ Vitocom 100, Typ GSM2 ■ Externe. Erweiterung H5 ■ Vitocom 200, Typ LAN2 ■ KM-BUS-Verteiler ■ LON-Verbindungsleitung ■ Erweiterungssatz Mischer (Mischermontage) ■ LON-Kupplung ■... -
Seite 18: Vitocomfort 200
Regelungen (Fortsetzung) – Betriebszustand – Grafische Darstellung des Solarenergieertrags in Verbindung mit Solarregelungsmodul, Typ SM1 ■ Einstellungen: – Raumtemperatur-Sollwert für Normalbetrieb (normale Raumtem- peratur) und reduzierten Betrieb (reduzierte Raumtemperatur) – Warmwassertemperatur-Sollwert – Betriebsprogramm, Schaltzeiten für Heizkreise, Trinkwasser- erwärmung und Zirkulationspumpe sowie weitere Einstellungen über Menü... -
Seite 19: Vitotrol 300 Rf Mit Tischständer
Regelungen (Fortsetzung) – Raumtemperatur – Außentemperatur – Betriebszustand – Empfangsqualität des Funksignals ■ Einstellungen: – Raumtemperatur-Sollwert für Normalbetrieb (normale Raumtem- peratur) Hinweis Die Einstellung des Raumtemperatur-Sollwerts für reduzierten Betrieb (reduzierte Raumtemperatur) erfolgt an der Regelung. – Betriebsprogramm ■ Party- und Sparbetrieb über Tasten aktivierbar ■... -
Seite 20: Vitotrol 300 Rf Mit Wandhalter
Regelungen (Fortsetzung) Technische Daten Spannungsversorgung über Stecker- 230 V~/5 V− netzteil Leistungsaufnahme 2,4 W Funkfrequenz 868 MHz Funkreichweite Siehe Planungsanleitung „Funk-Zubehör“ Schutzklasse Schutzart IP 30 gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur – Betrieb 0 bis +40 °C –... -
Seite 21: Funk-Basis
Regelungen (Fortsetzung) Funk-Basis Best.-Nr. Z011 413 Technische Daten KM-BUS-Teilnehmer Spannungsversorgung über KM-BUS Leistungsaufnahme Zur Kommunikation zwischen der Vitotronic Regelung und folgenden Funkfrequenz 868 MHz Funkkomponenten: Schutzklasse ■ Funk-Fernbedienung Vitotrol 200 RF Schutzart IP 20 gemäß EN 60529 ■ Funk-Fernbedienung Vitotrol 300 RF durch Aufbau/Einbau zu ■... -
Seite 22: Funk-Repeater
Anbringung im Hauptwohnraum an einer Innenwand, gegenüber von Sensortyp Viessmann NTC 10 kΩ bei Heizkörpern. Nicht in Regalen, Nischen, in unmittelbarer Nähe von 25 °C Türen oder in der Nähe von Wärmequellen (z. B. direkte Sonnenein- Zulässige Umgebungstemperatur... -
Seite 23: Abgastemperatursensor
Regelungen (Fortsetzung) Sensortyp Viessmann NTC 10 kΩ, bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +90 °C – Lagerung und Transport −20 bis +70 °C Technische Daten Leitungslänge 5,8 m, steckerfertig Schutzart IP 32 gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten... -
Seite 24: Km-Bus-Verteiler
■ BUS-Anschlussleitung (3,0 m lang) mit Stecker Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis – bei Lagerung und Transport –20 bis +65 °C 50 und R ½ bis 1¼ montiert. -
Seite 25: Erweiterungssatz Mischer Für Separaten Mischer-Motor
2,0 m, steckerfertig Schutzart IP 32D gemäß EN 60529 durch Aufbau/Einbau zu ge- währleisten Sensortyp Viessmann NTC 10 kΩ bei 25 °C Zulässige Umgebungstemperatur – bei Betrieb 0 bis +120 °C – bei Lagerung und Transport –20 bis +70 °C Erweiterungssatz Mischer für separaten Mischer-Motor... -
Seite 26: Anlegetemperaturregler
Regelungen (Fortsetzung) Technische Daten Leitungslänge 4,2 m, steckerfertig Einstellbereich 30 bis 80 °C Schaltdifferenz max. 11 K Schaltleistung 6(1,5) A 250 V~ Einstellskala im Gehäuse Tauchhülse aus Edelstahl R ½ x 200 mm DIN Reg.-Nr. DIN TR 1168 Anlegetemperaturregler Best.-Nr. 7151 729 Technische Daten Als Temperaturwächter Maximaltemperaturbegrenzung für Fußbo- Leitungslänge... -
Seite 27: Solarregelungsmodul, Typ Sm1
−20 bis +70 °C ■ Unterdrückung der Nacherwärmung für die Beheizung durch den Wärmeerzeuger bei Heizungsunterstützung Bei Anlagen mit Viessmann Speicher-Wassererwärmern wird der ■ Aufheizung der solarbeheizten Vorwärmstufe (bei Speicher-Was- Speichertemperatursensor in den Einschraubwinkel (Lieferumfang sererwärmern ab 400 l Inhalt) oder Zubehör zum jeweiligen Speicher-Wassererwärmer) im Heiz-... -
Seite 28: Vitocom 100, Typ Lan1
Regelungen (Fortsetzung) Über die Ein- und Ausgänge können bis zu 5 Funktionen realisiert Technische Daten werden: Nennspannung 230 V~ Nennfrequenz 50 Hz 1 Schaltausgang (potenzialfreier Wechsler) Nennstrom ■ Ausgabe Sammelstörmeldung Leistungsaufnahme ■ Ansteuerung Zubringerpumpe zu einer Unterstation Nennbelastbarkeit des Relaisaus- 2(1) A, 250 V~ gangs 1 Analog-Eingang (0 bis 10 V) -
Seite 29: Vitocom 100, Typ Gsm2
Regelungen (Fortsetzung) Bauseitige Voraussetzungen: Spannungsversorgung über Stecker- 230 V~/5 V– ■ In die Regelung muss das Kommunikationsmodul eingebaut sein netzteil ■ Vor Inbetriebnahme die Systemvoraussetzungen für die Kommuni- Nennstrom 250 mA kation über IP-Netzwerke (LAN) prüfen Leistungsaufnahme ■ Internetanschluss mit Datenflatrate (zeit- und volumenunabhängi- Schutzklasse ger Pauschaltarif) Schutzart... -
Seite 30: Vitocom 200, Typ Lan2
Regelungen (Fortsetzung) Wirkungsweise Typ 1B gemäß EN 60730-1 – Lagerung und Transport –20 bis +85 °C Zulässige Umgebungstemperatur Bauseitiger Anschluss Digital-Eingang: – Betrieb 0 bis +50 °C Potenzialfreier Kontakt Verwendung in Wohn- und Heizräumen (normale Umge- bungsbedingungen) Vitocom 200, Typ LAN2 Best.-Nr.: Siehe aktuelle Preisliste Funktionen bei Bedienung mit Vitodata 300: Zum Fernüberwachen, Fernwirken und Ferneinrichten von allen Heiz-... -
Seite 31: Lon Verbindungsleitung Für Datenaustausch Der Regelungen
Regelungen (Fortsetzung) Zubehör: Spannungsversorgung über Stecker- 230 V~/5 V– netzteil Erweiterungsmodul EM201 Nennfrequenz 50 Hz Nennstrom 250 mA Best.-Nr.: Z012 116 Leistungsaufnahme ■ 1 Relaisausgang zur Ansteuerung externer Geräte (Kontaktbelas- Schutzklasse tung 230 V~, max. 2 A) Schutzart IP 30 gemäß EN 60529 durch ■... -
Seite 32: Verlängerung Der Verbindungsleitung
Erweiterung H5. 1 2 3 EIN EIN N STB TR TR A Vorhandene Drahtbrücke entfernen B Abgasklappenmotor C Endschalter Anhang 6.1 Herstellererklärungen Herstellererklärungen für die Beantragung von BAFA-/ KfW-Förder- mitteln und EnEV-Produktkennwerte sind unter www.viessmann.com im Internet abrufbar. VIESMANN VITOGAS... -
Seite 33: Stichwortverzeichnis
Stichwortverzeichnis Abgasführung...................12 Gasfilter....................7 Abgasseitiger Anschluss..............11 Gasseitiger Anschluss................7 Abgastemperatursensor..............23 Absicherungstemperatur..............9 Absicherungstemperaturen..............7 Halogenkohlenwasserstoffe...............6 Absperrventil..................7 Heizkreise..................8 Abstände..................12 Heizkreispumpen................8 Abstände zu Abgasleitungen............12 Heizwasser..................10 Abstände zu Mündungen von Schornsteinen........12 Heizwasserseitige Anschlüsse............7 Anforderungen an Abgasanlagen............11 Anforderungen an den Aufstellraum..........6 Anforderungen der Muster-Feuerungsverordnung......11 Kesselblock..................6 Anlage auslegen................7 Kesselkreisregelungen..............13 Anlegetemperaturregler..............26 Kesseltemperatursensor..............13 Anlieferung..................6... - Seite 34 Stichwortverzeichnis Schaltpunkte..................13 Schmutzfangeinrichtungen..............7 Sicherheitsabsperrventil..............7 Sicherheitsdruckbegrenzer..............9 Sicherheitsmagnetventil..............7 Sicherheitstechnische Ausrüstung.............8 Sicherheitstechnisches Zubehör............9 Sicherheitstemperaturbegrenzer............9 Sicherheitsventil.................9 Sicherheitsvorkehrungen..............6 Solarregelungsmodul – Technische Daten.................27 Speichertemperatursensor...............14 Tauchtemperaturregler..............25 Technische Angaben – Solarregelungsmodul..............27 Technische Daten – Solarregelungsmodul..............27 Temperaturregler................9 – Anlegetemperatur.................26 – Tauchtemperatur................25 Temperatursensor – Funk-Außentemperatursensor............21 – Raumtemperatursensor..............22 Temperatursensoren – Abgastemperatursensor..............23 –...
- Seite 35 VIESMANN VITOGAS...
- Seite 36 Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de VIESMANN VITOGAS...
