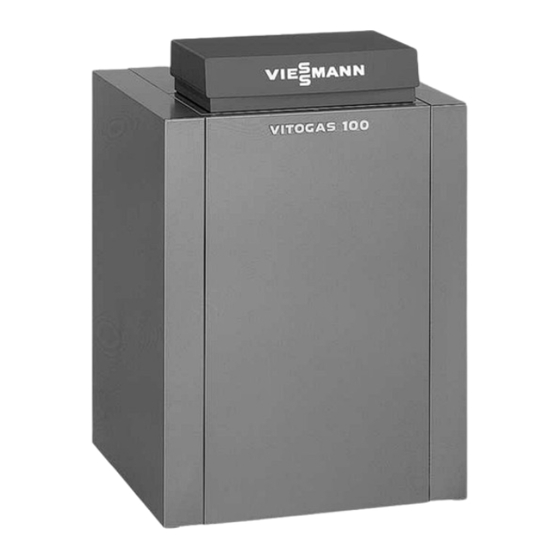

VIESMANN Montageanleitung für die Fachkraft Vitogas 100-F Typ GS1D Nenn-Wärmeleistung 29-60 kW Gas-Heizkessel Erdgas- und Flüssiggas-Ausführung VITOGAS 100-F Nach Montage entsorgen! 5581 746 3/2007...
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, die berufsgenossenschaftlichen Angaben mit dem Wort Hinweis ent-...
Produktinformation Vitogas 100-F, Typ GS1D Nenn-Wärmeleistung 29 bis 60 kW Vorgerichtet für den Betrieb mit Erdgas E. Mit einem Umstellsatz auf Flüssiggas umstellbar. Montagevorbereitung Vor der Aufstellung Vor dem Aufstellen des Heizkessels Montageanleitungen Abgas- ist Folgendes zu beachten: überwachungseinrichtung, Falls ein Untergestell (Zubehör) Untergestell, Vitocell bestellt wurde, muss dieses mon- tiert werden bevor der Heizkessel...
Seite 4
Montagevorbereitung (Fortsetzung) Zwischen Abgasrohr und Oberfläche der Wärmedämmung (auch von Zube- hör) muss ein Mindestabstand von 20 mm eingehalten werden. Damit ist sichergestellt, dass die Oberflächentemperatur der Wärme- dämmung bei Nenn-Wärmeleistung 85 ºC nicht überschreitet.
Heizkessel aufstellen und ausrichten Beim Aufstellen des Heizkessels ist Um Zugluft im Bereich des Brenners Folgendes zu beachten: zu vermeiden, darf die Mündung der Heizkessel in der Nähe des Zuluftöffnung nicht unmittelbar hin- Schornsteines aufstellen. ter dem Heizkessel enden. Besonderes Fundament nicht erfor- Heizkessel mit Wasserwaage an derlich.
Seite 6
Regelungsunterteil montieren (Fortsetzung) A Fühler B Tauchhülsen Kesseltemperatursensor mit Ste- cker...
Elektrisch anschließen Anschlüsse an das Unterteil der Regelung: Der Netzstecker liegt in der Verpa- ckung der Regelung. Montageanleitung Kesselkreis- 230 V-Leitungen A und Kleinspan- regelung nungsleitungen B getrennt bündeln. Abgasseitig anschließen Der Durchmesser der Abgasrohre muss min. dem Durchmesser des Stutzens der Strömungssicherung entsprechen.
Seite 8
Abgasseitig anschließen (Fortsetzung) 1. Abgasanschluss auf kürzestem Weg vornehmen. Scharfe Knicke vermeiden. 2. Messöffnung A im Abgasrohr erstellen. 3. Abgasrohr wärmedämmen. A Messöffnung 10 mm Gasseitig anschließen 1. Gasanschluss nach TRGI '86/96 und TRF 1996 erstellen. Gasanschluss: R ½ Die Vorschriften der Lieferländer sind zu beachten.
Gasseitig anschließen (Fortsetzung) 2. Gasdruckwächter anbauen und bei 3. Dichtheitsprüfung durchführen. Betrieb mit Erdgas einstellen. Achtung Montageanleitung Gas- Überhöhter Prüfdruck führt druckwächter zu Schäden am Gaskombi- regler. Achtung Max. Prüfüberdruck: Bei falscher Einstellung des 150 mbar. Gasdruckwächters ist die Bei höherem Druck für Leck- Funktion des Brenners suche: Heizkessel von der nicht gewährleistet.
Heizwasserseitig anschließen (Fortsetzung) 1. Heizungsanlagen gründlich spülen, besonders bei Anschluss des Heiz- kessels an eine vorhandene Hei- zungsanlage. 2. Heizkreise anschließen. A Kesselvorlauf G1½ B Kesselrücklauf G1½ C Sicherheitsrücklauf/Entleerung R ¾ Sicherheitsanschlüsse Die Heizkessel sind mit einem Sicher- heitsventil auszurüsten, das bauteil- geprüft, der TRD 721 entsprechend und je nach ausgeführter Anlage gekennzeichnet sein muss.
