NEDERLANDS

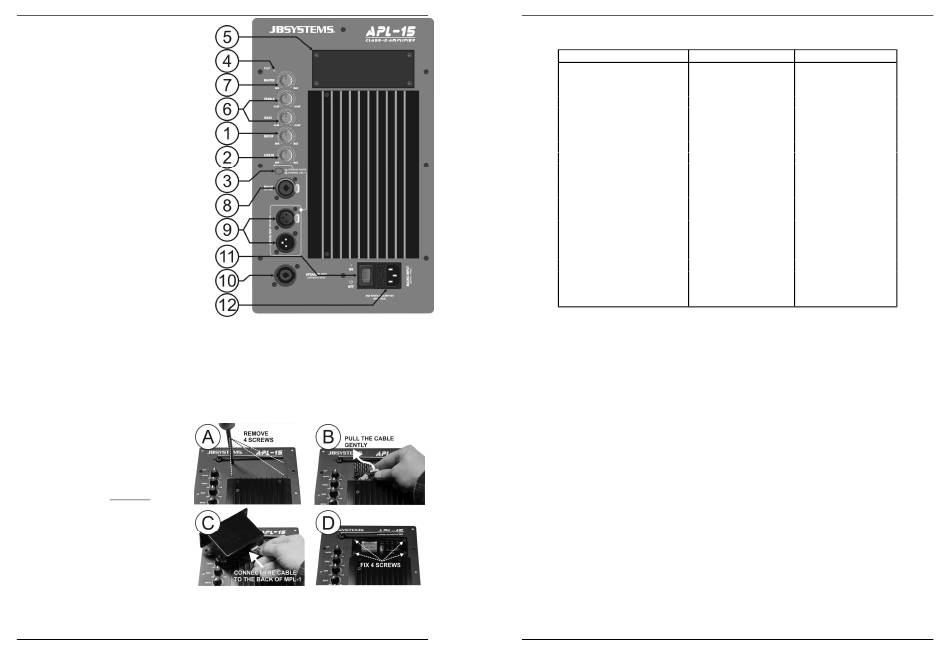

6. TOONREGELING: kan gebruikt worden om
de hoge en lage tonen van het master
uitgangssignaal in te stellen.
7. MASTER LEVEL: Met deze knop kunt u het
algemene uitgangsniveau van de versterker
instellen. Zet deze knop steeds op 'nul' (min)
wanneer u de versterker aanzet en stel
daarna het gewenste niveau in.
8. MIC IN: op deze ingang kunt u zowel
symmetrische als asymmetrische microfoons
aansluiten. U kunt hiervoor een ¼"jack of een
mannelijke 3 pins XLR connector gebruiken.
Opgelet: Stel het ingangsniveau van de
microfoon (1) in op 'nul' (min) wanneer u een
microfoon aansluit. Daarna kunt u het
gewenste niveau instellen. Zo vermindert u
het risico op beschadiging van de tweeter.
9. LINE IN/OUT: hier kunt u zowel
symmetrische als asymmetrische line
signalen insturen. U kunt de line uitgang
gebruiken om het ingangssignaal door te
sturen naar een volgende versterker.
10. SPEAKER OUT: u kunt via deze Speakon
uitgang een "passieve" klankkast van 8 Ohm
aansluiten. De aansluiting is als volgt: +1 en -
1.
Opgelet: U kunt deze uitgang alleen belasten
met een 8Ω klankkast!!! Sluit NOOIT een 4Ω
klankkast of meer dan één 8Ω klankkast aan
op deze uitgang! Dit kan de versterkermodule
beschadigen.
11. VOEDINGSSCHAKELAAR: wordt gebruikt om de interne versterker aan/uit te zetten. De LED gaat aan
wanneer de versterker aan staat.
12. NETAANSLUITING: voedingsingang via een IEC stekker met geïntegreerde zekeringhouder. Sluit hier
de meegeleverde voedingskabel aan.
DE MPL-1 AUDIO PLAYER INSTALLEREN
In de APL15 kunt u de in optie verkrijgbare MPL-1 audio module installeren. Deze module kan MP3 en WMA
files van USB of SDHC geheugens afspelen. Hieronder beschrijven wij hoe u deze speler gemakkelijk in de
versterkermodule kunt installeren:
A. Zet de APL15 uit en verwijder de
stroomkabel. Verwijder de 4 schroeven
van de afdekplaat (5). Gooi de
schroeven niet weg !!!
B. Verwijder de afdekplaat, hieronder vindt
u een kleine kabel met een connector:
haal deze kabel voorzichtig uit het
compartiment.
C. Sluit de connector voorzichtig aan op de
ingang van de MPL-1 speler module.
D. Installeer de MPL-1 voorzichtig in het
compartiment en gebruik de 4 originele
schroeven (A) om de audio speler in de
APL15 vast te zetten.
Klaar!
Zet de versterkermodule terug aan en volg de instructies in de MPL-1 handleiding.
JB SYSTEMS 13/28
®
HANDLEIDING
APL-AMPLIFIER MODULES
NEDERLANDS
EIGENSCHAPPEN
MODEL
Vermogen op 8 ohm
Vermogen op 4 ohm
Freq. Resp. (+/-1.5dB)
THD (1kHz / 1W)
Ingangsgevoeligheid line
Ingangsgevoeligheid micro
Ingangsimpedantie
S/R verhouding (mic off)
EQ low
EQ high
Koeling Natuurlijke luchtkoeling
Microfoon ingang Sym/asym XLR/Jack
Line ingang
Uitgangen
Beveiliging
Zekering (5x20mm)
Voeding
Afmetingen (mm)
Installatieopening (mm)
Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
JB SYSTEMS 14/28
®
HANDLEIDING
APL12 APL15
190Wrms 300Wrms
300Wrms 450Wrms
20 – 20.000Hz 20 – 20.000Hz
0,12% 0,12%
1V 1V
15mV 15mV
20 kohm 20 kohm
>87dB >87dB
+/-12dB @ 100Hz +/-12dB @ 100Hz
+/-12dB @ 10kHz +/-12dB @ 10kHz
Natuurlijke luchtkoeling
Sym/asym XLR/Jack
Sym/asym XLR 3pin Sym/asym XLR 3pin
Speakon +1/-1 Speakon +1/-1
Thermisch, Limiter, Thermisch, Limiter,
Stroombegrenzer, Stroombegrenzer,
kortsluiting, DC- kortsluiting, DC-
beveiliging beveiliging
F4A / 250V F5A / 250V
AC230V / 50Hz AC230V / 50Hz
276x173x 45mm 315x192x 70mm
250x145mm 273x163mm
