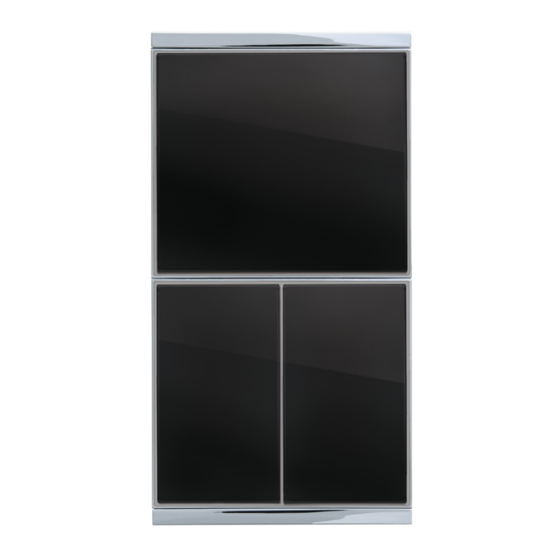

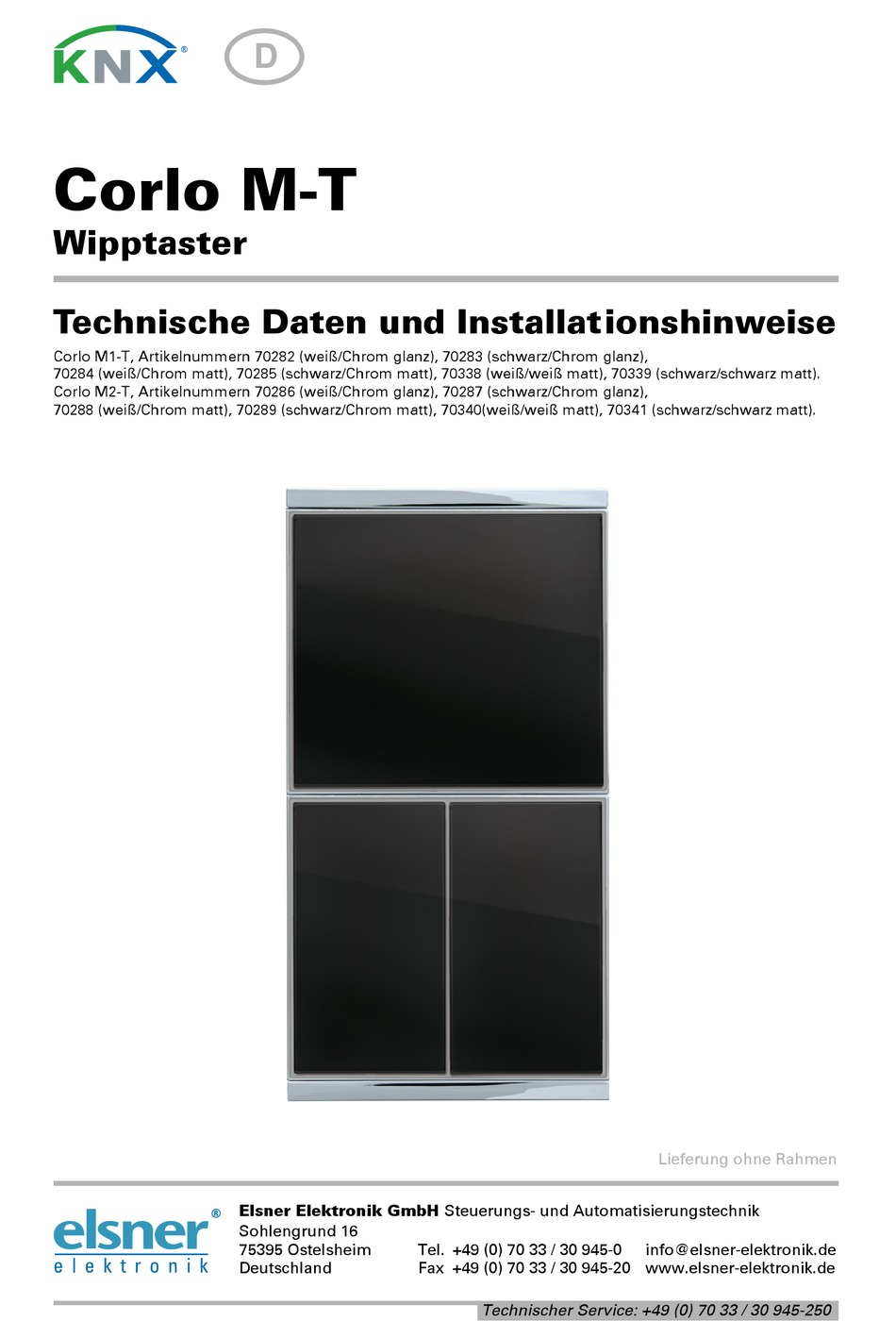

Corlo M-T
Wipptaster
Technische Daten und Installationshinweise
Corlo M1-T, Artikelnummern 70282 (weiß/Chrom glanz), 70283 (schwarz/Chrom glanz),
70284 (weiß/Chrom matt), 70285 (schwarz/Chrom matt), 70338 (weiß/weiß matt), 70339 (schwarz/schwarz matt).
Corlo M2-T, Artikelnummern 70286 (weiß/Chrom glanz), 70287 (schwarz/Chrom glanz),
70288 (weiß/Chrom matt), 70289 (schwarz/Chrom matt), 70340(weiß/weiß matt), 70341 (schwarz/schwarz matt).
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
Technischer Service: +49 (0) 70 33 / 30 945-250
Lieferung ohne Rahmen
info@elsner-elektronik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elsner Corlo M-T series
Inhaltszusammenfassung für Elsner Corlo M-T series
- Seite 1 Lieferung ohne Rahmen Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
-
Seite 2: Technische Daten
Beschreibung Beschreibung Der Einfach-Taster Corlo M1-T und der Doppel-Taster Corlo M2-T sind mechani- sche Taster für das System Corlo. In beiden Tastern ist ein Sensor für die Messung der Raumtemperatur integriert. Die Tasterkontakte und der Temperatursensor-Ausgang können für die konventionelle Installation und z. -
Seite 3: Individualisierungs-Möglichkeiten
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. Taster Corlo M-T • Stand: 24.03.2017 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 4: Montage
Installation und Inbetriebnahme 2.2. Montage 2.2.1. Montageort und Montagevorbereitung Der Taster darf nur in trockenen Innenräumen installiert und betrieben werden. Betauung vermeiden. Die Standard-Montagehöhe für Schalter ist 110 cm über dem Boden. Der Taster Corlo M-T wird mit einem Rahmen Corlo in einer normalen Schalterdose installiert. Bei Verwendung eines 2- oder 3-fach-Rahmens müssen entsprechend zwei oder drei Do- sen mit Abstand 71 mm gesetzt werden. - Seite 5 Installation und Inbetriebnahme Abb. 3 Verschrauben Sie den Corlo Rahmen auf der Do- se. Zwei Schauben (rechts/links oder oben/unten) sind ausreichend. Abb. 4 Falls die Schraubdome der verwendeten Dose sich nicht mit den Langlöchern des Rahmens decken, kann der Rahmen alternativ über die vier äußeren Löcher verschraubt werden (z.
- Seite 6 Installation und Inbetriebnahme 2.2.3. Ansicht Gehäuserückseite Anschlussbuchse Kabellänge ca. 300 mm Die Verlängerungsmöglichkeit für die Kabelverbindung ist systemabhängig. Beispiele für die Verbindung mit Elsner Elektronik-Geräten: Gerät Funktion Kabellänge KNX-Display Corlo Touch KNX Tasterkontakt 10 m max. KNX-Display Corlo Touch KNX...
- Seite 7 Installation und Inbetriebnahme 2.2.4. Kontaktbelegung Corlo M1-T: Corlo M2-T: T-NTC links rechts T-NTC Kabel Anschluss Corlo M1-T Anschluss Corlo M2-T Abhängig von der Anwendung Abhängig von der Anwendung schwarz (Corlo Touch KNX: GND) (Corlo Touch KNX: GND) weiß Wippe Wippe links gelb...
-
Seite 8: Wartung Und Pflege
Wartung und Pflege Einbindung ins KNX-System über Tasterschnittstelle KNX B4-UP (nur Tasterkontakte) In der UP-Dose des Tasters: Tasterschnittstelle Taster Corlo B4-UP KNX-Leitung 2x2x0,8 Einbindung ins KNX-System über Analog/Digital-Eingänge der Temperatur- Auswerteeinheit KNX T6-UN-B4 (Tasterkontakte und Temperatursensor) In der UP-Dose des Tasters: Temperatur-Auswerteeinheit Taster Corlo...
