Elsner IMSG-UC-2H Technische Daten Und Installationshinweise

D

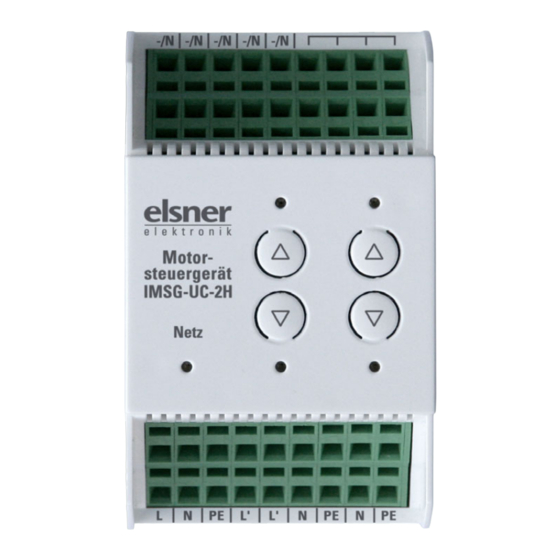

IMSG-UC-2H
Motorsteuergerät
Technische Daten und Installationshinweise
Artikelnummer 70455
1. Beschreibung
Mit dem Motorsteuergerät IMSG-UC-2H können zwei 230 V-Antriebe angesteu-
ert werden. Das Gerät bietet die Möglichkeit, die angeschlossenen Motoren über
integrierte Tasten und über Auf/Ab-Handtaster manuell zu bedienen.
Funktionen:
• Für zwei 230 V-Antriebe (Auf/Ab)
• Mit Tastenfeld (manuelle Bedienung) und Status-LEDs
• 2 Handtaster-Anschlüsse (Nebenstelleneingänge) für nicht-verriegelte
Doppeltaster (manuelle Bedienung vor Ort, einstellbar auf Standard oder
Komfortmodus)
• Zentral- und Nebenstelleneingänge mit variabler Spannung
(12...80 V DC, 12...240 V AC)
• Einstellung der zentralen Ansteuerung auf "Totmann" oder "Selbsthaltung"
• Der Zentralbefehl (Dauerspannung) hat Priorität vor einem Fahrbefehl der
Nebenstelleneingänge
• Speicherung einer Fahrposition pro Antrieb
• Richtungsumkehrpause 1 Sekunde, Motorlaufzeit 240 Sekunden
• Durchschleifklemmen
• Potenzialfreie Relais
1.1. Lieferumfang
• Motorsteuergerät
1.2. Technische Daten
Gehäuse: Kunststoff
Farbe: Weiß
Montage: Reiheneinbau auf Hutschiene
Schutzart: IP 20
Maße: ca. 53 x 88 x 60 (B x H x T, mm), 3 Teilungseinheiten
Gewicht: ca. 190 g
Umgebungstemperatur: Betrieb -20...+45°C, Lagerung -55...+90°C
Umgebungsluftfeuchtigkeit: max. 95% rF, Betauung vermeiden
Hilfsspannung: 230 V AC, 50 Hz
Maximal-Last: Jeder Klemmenkontakt darf maximal mit 10 A belas-
tet werden.
Eingänge: • Zentral (Auf/Ab)
• 2 x Handtaster (Taster Auf/Ab)
Ausgänge: • 2 x Antrieb 230 V (PE/N/Ab/Auf), jeweils 4 A
• Hilfsspannung für Handtaster 12 V DC (Verwen-
dung Siehe "Anschluss-Schemata" auf Seite 1)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigun-
gen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lie-
ferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Sicherheitshinweise zu Automatik-Funktionen
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Entsprechende Bauvorschriften einhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht
der Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
Bei einem Stromausfall ist die Anlage nicht funktionsfähig. Daher sollten z. B. Be-
schattungen bei drohenden Witterungseinflüssen rechtzeitig in eine sichere Posi-
tion gefahren werden, insofern dies nicht durch die Automatikfunktion (Produkt-
schutz) bereits geschehen ist.
Bei Wegfall der Versorgungsspannung wird der angeschlossene Antrieb abge-
schaltet. Bei Wiederkehr der Versorgungsspannung bleibt der Verbraucher so lan-
ge abgeschaltet bis ein neuer Fahrbefehl vom Aktor empfangen wird.

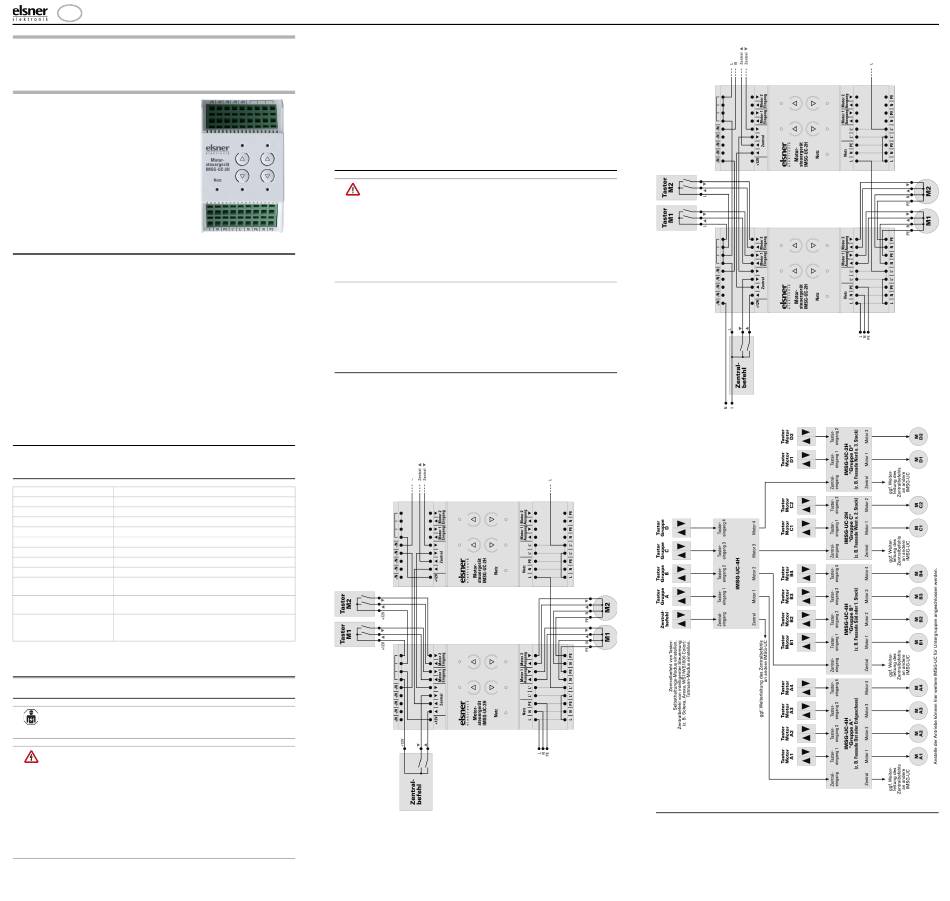

2.3. Anschluss-Schemata
Bitte beachten Sie beim Anschluss:
• Eine Mischung von unterschiedlichen Steuerspannungen für die Zentral-
und Vor-Ort-Bedienung an einem IMSG-UC ist nicht zulässig
• Werden zwei Motorsteuergeräte hintereinandergeschaltet (Zentralbefehl
Auf und Ab werden durchgeschleift), dann müssen zum Potenzialausgleich
die Anschlüsse -/N gebrückt werden
• Leitungslänge Eingänge maximal 200 m
Ansteuerung mit 12 V
Abb. 1
Motorsteuergerät IMSG-UC-2H • Stand: 28.05.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Motorsteuergerät IMSG-UC-2H
Jeder Klemmenkontakt darf maximal mit 10 A
belastet werden.
Ansteuerung mit 230 V
Abb. 2
Jeder Klemmenkontakt darf maximal mit 10 A
belastet werden.
Anschlussbeispiel mit mehreren Gruppen
Abb. 3
Für IMSG-UC-2H
und/oder -4H
Jeder Klemmenkontakt darf
maximal mit 10 A belastet
werden.
2.4. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann hierdurch
beschädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschritten
werden. Betauung vermeiden.
Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung des
Motorsteuergeräts oder mit ihm verbundener elektronischer Geräte führen.
1
