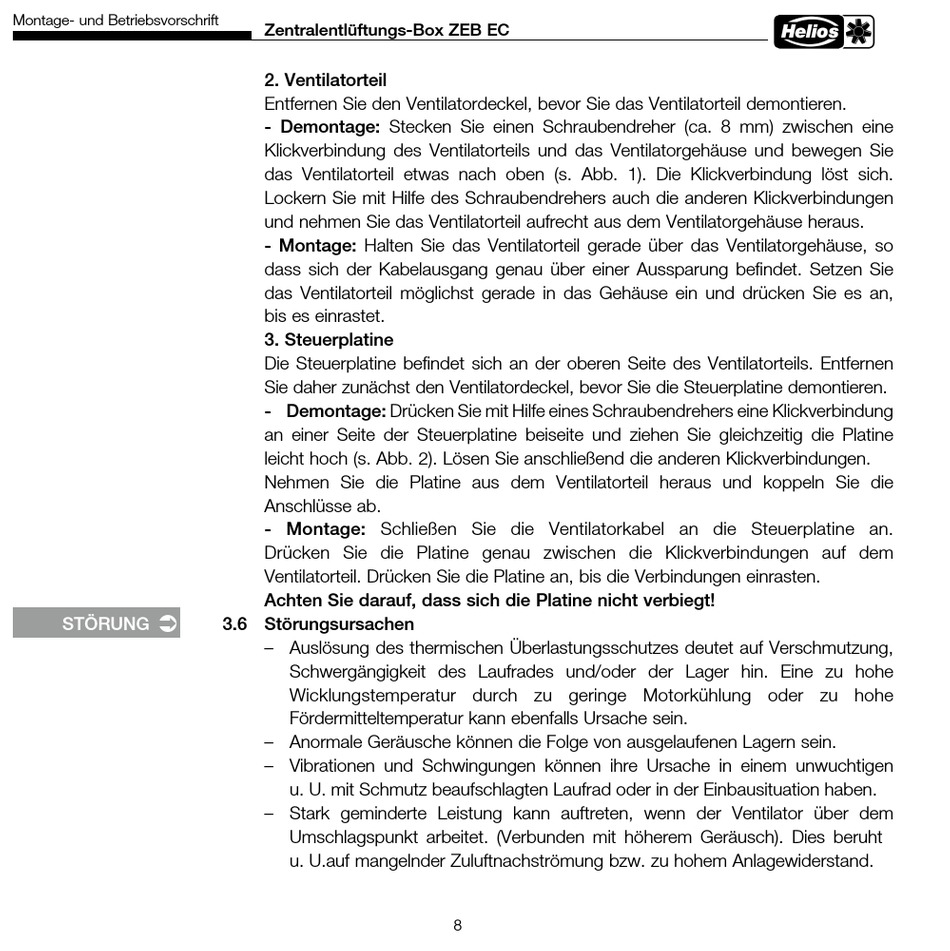

Helios ZEB EC Montage- Und Betriebsvorschrift Seite 9

Montage- und Betriebsvorschrift
Ü
STÖRUNG
Zentralentlüftungs-Box ZEB EC
2. Ventilatorteil
Entfernen Sie den Ventilatordeckel, bevor Sie das Ventilatorteil demontieren.
- Demontage: Stecken Sie einen Schraubendreher (ca. 8 mm) zwischen eine
Klickverbindung des Ventilatorteils und das Ventilatorgehäuse und bewegen Sie
das Ventilatorteil etwas nach oben (s. Abb. 1). Die Klickverbindung löst sich.
Lockern Sie mit Hilfe des Schraubendrehers auch die anderen Klickverbindungen
und nehmen Sie das Ventilatorteil aufrecht aus dem Ventilatorgehäuse heraus.
- Montage: Halten Sie das Ventilatorteil gerade über das Ventilatorgehäuse, so
dass sich der Kabelausgang genau über einer Aussparung befindet. Setzen Sie
das Ventilatorteil möglichst gerade in das Gehäuse ein und drücken Sie es an,
bis es einrastet.
3. Steuerplatine
Die Steuerplatine befindet sich an der oberen Seite des Ventilatorteils. Entfernen
Sie daher zunächst den Ventilatordeckel, bevor Sie die Steuerplatine demontieren.
- Demontage: Drücken Sie mit Hilfe eines Schraubendrehers eine Klickverbindung
an einer Seite der Steuerplatine beiseite und ziehen Sie gleichzeitig die Platine
leicht hoch (s. Abb. 2). Lösen Sie anschließend die anderen Klickverbindungen.
Nehmen Sie die Platine aus dem Ventilatorteil heraus und koppeln Sie die
Anschlüsse ab.
- Montage: Schließen Sie die Ventilatorkabel an die Steuerplatine an.
Drücken Sie die Platine genau zwischen die Klickverbindungen auf dem
Ventilatorteil. Drücken Sie die Platine an, bis die Verbindungen einrasten.
Achten Sie darauf, dass sich die Platine nicht verbiegt!
3.6 Störungsursachen
– Auslösung des thermischen Überlastungsschutzes deutet auf Verschmutzung,
Schwergängigkeit des Laufrades und/oder der Lager hin. Eine zu hohe
Wicklungstemperatur durch zu geringe Motor küh lung oder zu hohe
Fördermitteltemperatur kann ebenfalls Ursache sein.
– Anormale Geräusche können die Folge von ausgelaufenen Lagern sein.
– Vibrationen und Schwingungen können ihre Ur sache in einem unwuchtigen
u. U. mit Schmutz be auf schlagten Laufrad oder in der Einbausituation haben.
– Stark geminderte Leistung kann auftreten, wenn der Ventilator über dem
Umschlagspunkt arbeitet. (Ver bun den mit höherem Geräusch). Dies beruht
u. U.auf mangelnder Zuluftnachströmung bzw. zu hohem Anlagewiderstand.
8
