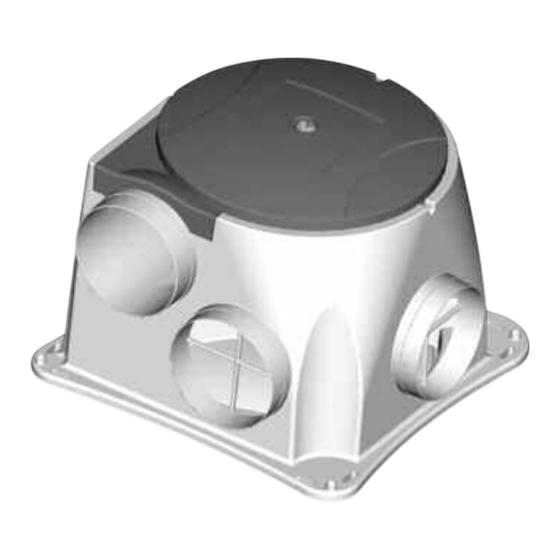

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT Zentralentlüftungs-Box mit EC-Technologie ZEB EC...
- Seite 2 Wenn die vorgehenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung und Behandlung auf Kulanz. Gleiches gilt für Haftungsan- sprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angebo- ten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
- Seite 3 Gewährleistung. 1.6 Einsatzbereich Die ZEB EC erfüllt die Forderungen der DIN 18017, T.3 und ist geeignet für die gleichzeitige und zentrale Lüftung mehrerer Bereiche/Räume wie z.B. Küche, Eßplatz, Bad, WC o.ä. im Einfamilienhaus oder in der Etagenwohnung. Als Zentralgerät (Montage unter Dach) übernimmt sie die Entlüftung der...
- Seite 4 übereinstimmen. Die Einführung der Zuleitung so vornehmen, dass bei Wasser- beaufschlagung kein Eindringen entlang der Lei tung ermöglicht wird. Leitung nie über scharfe Kanten führen, Zugentlastung an der ZEB EC verwenden. 2.1 Leistungsregelung Der Ventilator kann über den externen 3-Stufen-Schalter (DS Z/Zubehör) in 3 Drehzahlen betrieben werden.
- Seite 5 Montage- und Betriebsvorschrift Zentralentlüftungs-Box ZEB EC 2.2 Schaltplan SS-1115 Steuerung mit Stufenschalter „DSZ“ Steuerung mit 0-10V M (EC) M (EC) ZEB EC ZEB EC Art.Nr. 1457 002 Art.Nr. 1457 002 DIP-Schalter DIP-Schalter Farbcode nach IEC 757 BK-sw-schwarz-black BN-br-braun-brown RD-rt- rot-red YE-ge-gelb-yellow GN-gn-grün-green...
- Seite 6 Montage- und Betriebsvorschrift Zentralentlüftungs-Box ZEB EC Abb.1 Abb.2 Maße in mm...
- Seite 7 Minimieren Sie die Nutzung der flexiblen Leitungen. Verschließen Sie die nicht verwendeten Öffnungen an der Ansaugseite. Schließen Sie in jedem Fall den Pressmund an. Montieren Sie die ZEB EC an einer Wand bzw. Decke mit ausreichend Masse. 3.1 Mechanische Anschlüsse Die ZEB EC ist an den Seiten mit vier saugseitigen und einem druckseitigen An- schlussstutzen ausgestattet.
- Seite 8 Montage- und Betriebsvorschrift Zentralentlüftungs-Box ZEB EC 3.4 Inbetriebnahme Folgende Kontrollarbeiten sind auszuführen: – Bestimmungsgemäßen Einsatz des Ventilators über prüfen – Netzspannung mit Leistungsschild vergleichen – Ventilator auf solide Befestigung prüfen – Alle Teile, insbesondere Schrauben, Muttern, Schellen auf festen Sitz über- prüfen...
- Seite 9 Montage- und Betriebsvorschrift Zentralentlüftungs-Box ZEB EC 3. Steuerplatine Die Steuerplatine befindet sich an der oberen Seite des Ventilatorteils. Entfernen Sie daher zunächst den Ventilatordeckel, bevor Sie die Steuerplatine demontieren. - Demontage: Drücken Sie mit Hilfe eines Schraubendrehers eine Klickverbindung an einer Seite der Steuerplatine beiseite und ziehen Sie gleichzeitig die Platine leicht hoch (siehe Abb.
- Seite 10 Montage- und Betriebsvorschrift Zentralentlüftungs-Box ZEB EC 4.0 Technische Daten KAPITEL 4 Spannung/Frequenz 1~, 230 V, 50 Hz TECHNISCHE HINWEISE Förderleistung 40 100 200 230 300 360 400 430 460 freiblasend m Leistungsauf- nahme max. W Nennstrom 0,04 0,04 0,08 0,10 0,18 0,30 0,38 0,47 0,58 max.
- Seite 11 4.2 Zubehör - Dreistufen-Drehzahl- und Be triebsschalter mit 0-Stellung Unterputz-Drehzahlschalter Type DSZ Best.-Nr. 1598 - Wochenzeitschaltuhr Digitale Schaltuhr mit LCD-Anzeige Type WSUP Best.-Nr. 9990 - Elektronisches Regelsystem Elektronische Regelautomatik mit 0-10 V DC Regelausgang Type EUR EC Best.-Nr. 1347 - Drehzahl-Potentiometer Dreistufen-Schalter (Unterputz) Type SU-3 10 Best.-Nr.
- Seite 12 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen HELIOS Ventilation Systems Ltd.
