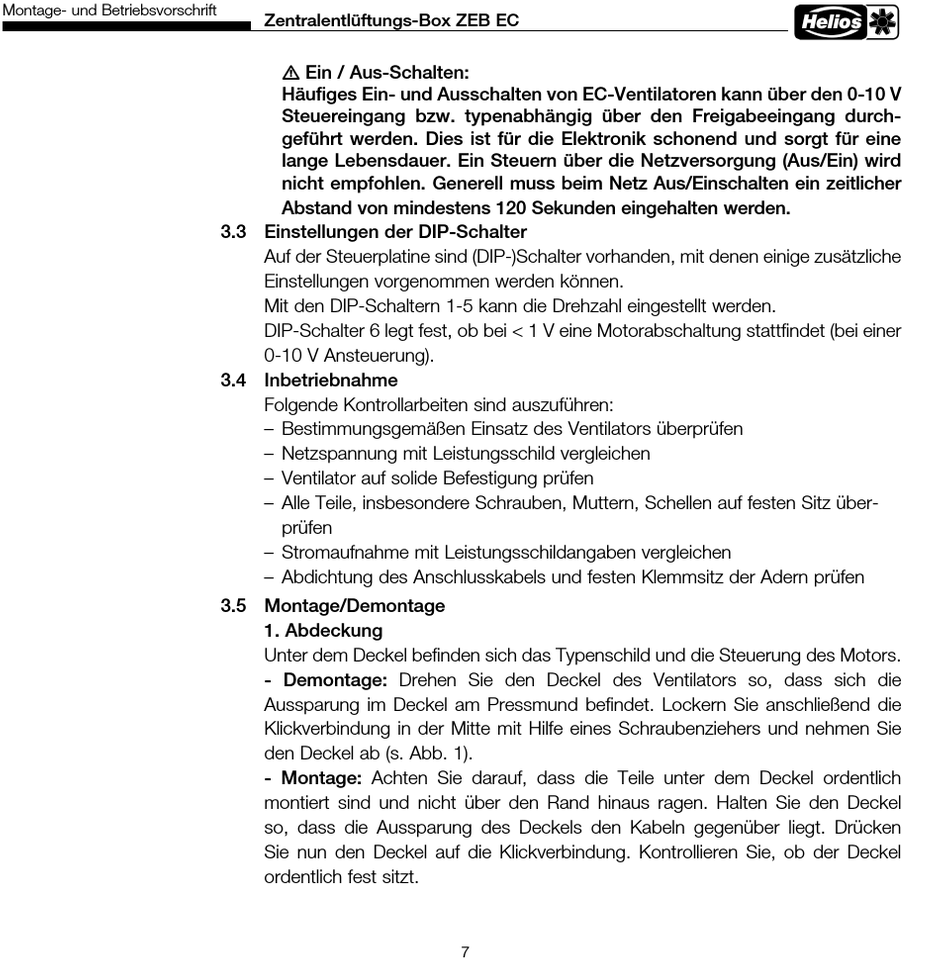

Montage- und Betriebsvorschrift
Zentralentlüftungs-Box ZEB EC
m Ein / Aus-Schalten:
Häufiges Ein- und Ausschalten von EC-Ventilatoren kann über den 0-10 V
Steuereingang bzw. typenabhängig über den Freigabeeingang durch-
geführt werden. Dies ist für die Elektronik schonend und sorgt für eine
lange Lebensdauer. Ein Steuern über die Netzversorgung (Aus/Ein) wird
nicht empfohlen. Generell muss beim Netz Aus/Einschalten ein zeitlicher
Abstand von mindestens 120 Sekunden eingehalten werden.
3.3 Einstellungen der DIP-Schalter
Auf der Steuerplatine sind (DIP-)Schalter vorhanden, mit denen einige zusätzliche
Einstellungen vorgenommen werden können.
Mit den DIP-Schaltern 1-5 kann die Drehzahl eingestellt werden.
DIP-Schalter 6 legt fest, ob bei < 1 V eine Motorabschaltung stattfindet (bei einer
0-10 V Ansteuerung).
3.4 Inbetriebnahme
Folgende Kontrollarbeiten sind auszuführen:
– Bestimmungsgemäßen Einsatz des Ventilators über prüfen
– Netzspannung mit Leistungsschild vergleichen
– Ventilator auf solide Befestigung prüfen
– Alle Teile, insbesondere Schrauben, Muttern, Schellen auf festen Sitz über-
prüfen
– Stromaufnahme mit Leistungsschildangaben vergleichen
– Abdichtung des Anschlusskabels und festen Klemm sitz der Adern prüfen
3.5 Montage/Demontage
1. Abdeckung
Unter dem Deckel befinden sich das Typenschild und die Steuerung des Motors.
- Demontage: Drehen Sie den Deckel des Ventilators so, dass sich die
Aussparung im Deckel am Pressmund befindet. Lockern Sie anschließend die
Klickverbindung in der Mitte mit Hilfe eines Schraubenziehers und nehmen Sie
den Deckel ab (s. Abb. 1).
- Montage: Achten Sie darauf, dass die Teile unter dem Deckel ordentlich
montiert sind und nicht über den Rand hinaus ragen. Halten Sie den Deckel
so, dass die Aussparung des Deckels den Kabeln gegenüber liegt. Drücken
Sie nun den Deckel auf die Klickverbindung. Kontrollieren Sie, ob der Deckel
ordentlich fest sitzt.
