DO9 Funktion:
Inject-on Funktion

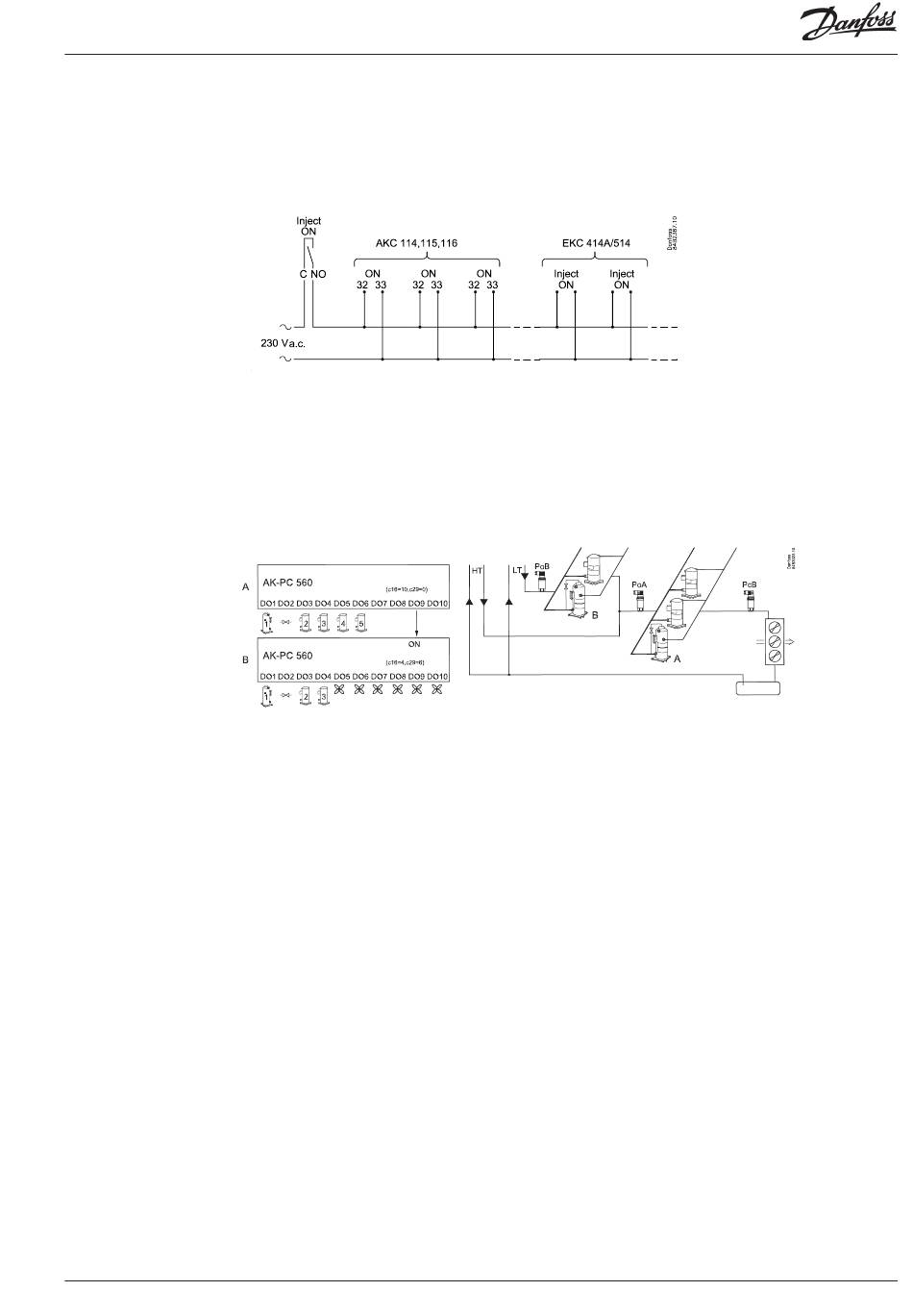

Hier wird DO9 für die Einspritzung-ein-Funktion benutzt. Hier schließen alle elektronischen Expansionsventile, wenn alle Verdichter
gestoppt sind und Po > +Zone. Die Verdrahtung hat wie unten dargestellt zu erfolgen.
Die Funktion lässt sich aber auch mittels Datenkommunikation generieren. Hiermit wird der Relaisausgang für andere Anwendungen
frei.
Boost ready Funktion
Sollen zwei Regler die Leistungsregelung im Hochtemperaturbereich beziehungsweise im Niedrigtemperaturbereich vornehmen,
sind sie miteinander zu koppeln, sodass die Niedrigtemperaturregelung erst startet, nachdem der Hochtemperaturbereich in Betrieb
ist. Zur Signalübertragung kann DO9 des einen Reglers mit dem On-Eingang des anderen Reglers verbunden werden.
Beispiel:
AK-PC 560
Manual RS8GE103 © Danfoss 11-2011
9
