Anlage
Regelfunktionen
Pc-Sollwert
Sie können zwischen vier verschiedenen Regelarten wählen.
Als Ausgangspunkt wird 1 oder 2 empfohlen. Wenn die Anlage
jedoch instabil ist, kann ein Wechsel auf 3 oder 4 notwendig sein.
1. PI-Regelung. Fester Sollwert (konstanter Verflüssigungsdruck)
2. PI-Regelung. Variabler Sollwert mit Außentemperatur (variabler
Verflüssigungsdruck.)
3. Wie "1", jedoch mit P-Regelung. Hier muss ein etwas höherer
Verflüssigungsdruck akzeptiert werden als der Sollwert angibt.
4. Wie "2", jedoch mit P-Regelung. Hier muss ein etwas höherer
Verflüssigerdruck akzeptiert werden als der Sollwert angibt.

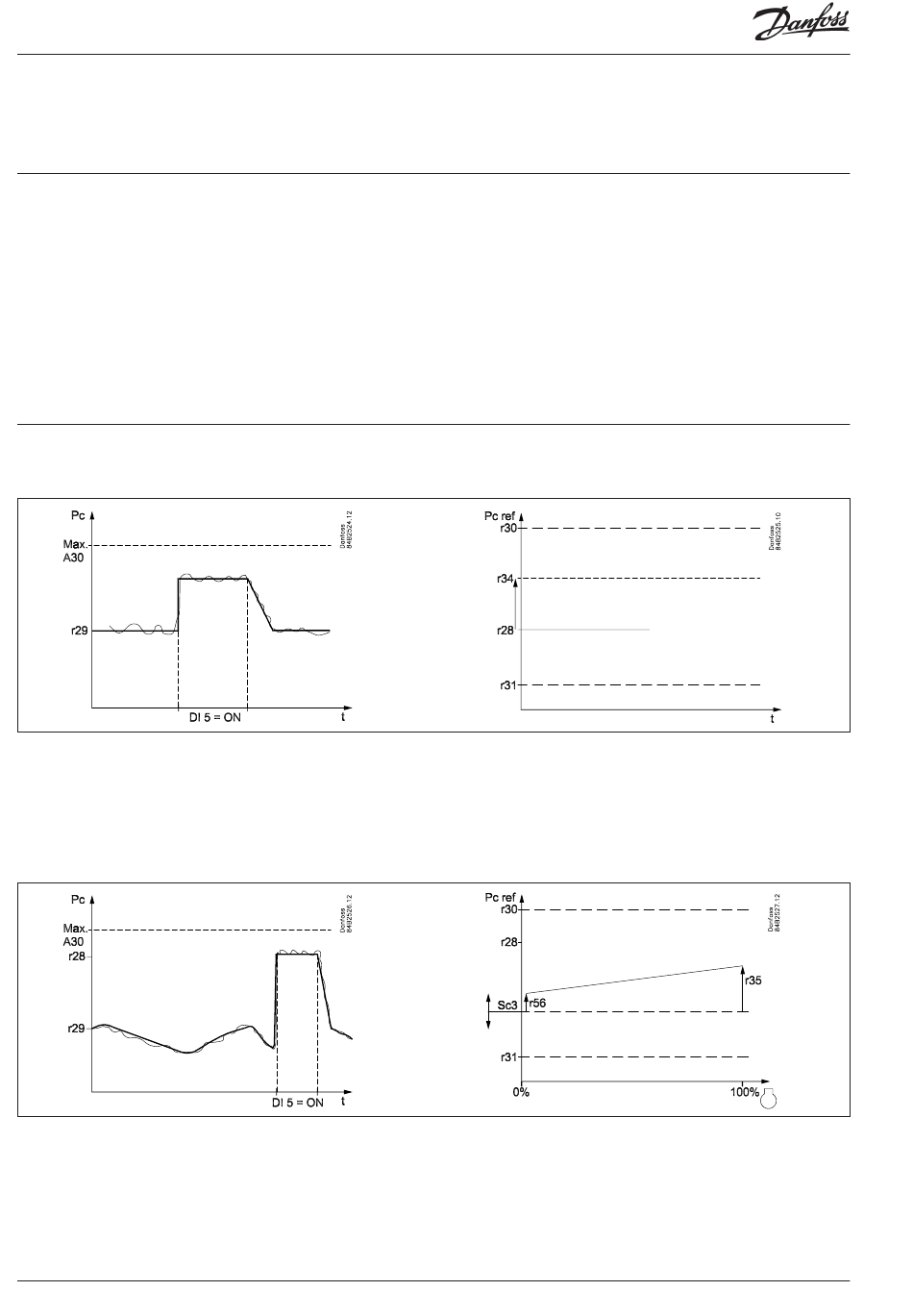

1. PI-Regelung mit festem Sollwert
Ref
Der derzeitige Sollwert, nach dem der Regler arbeitet, ist in "r29"
zu sehen.
Hier ist ein Sollwert (r28) einzustellen, der mit Sicherheit allen
Arten von Belastung stand hält.
2. PI-Regelung mit variablem Sollwert
Ref
Der Sollwert folgt der Außentemperatur Sc3. Fällt die Außen-
temperatur um ein Grad, so fällt der Sollwert ebenfalls um ein
Grad. Der Sollwert wird der Verdichterleistung mit max. Xp-Wert
angepasst.
Muss die Verflüssigungstemperatur z.B. zur Wärmerückgewinnung
erhöht werden, so muss der Sollwert (r28) auf diese Temperatur
eingestellt werden.
22
Manual RS8GE103 © Danfoss 11-2011
Um die Variation des Sollwerts zu begrenzen, wenn variabler Soll-
wert gewählt ist (Einstellung 2 und 4), müssen zwei Grenzwerte
eingestellt werden. Eine obere Grenze (r30) und eine untere Gren-
ze (r31). Der gesamte Regelungssollwert (r29) darf diese Grenzen
nicht überschreiten.
Als Schutz vor einer zu hohen Verflüssigertemperatur wird auch
ein Pc Maximalwert (A30) eingestellt. Kommt die Temperatur in die
Nähe dieses Werts, beginnt ein Abschalten der Verdichter.
Die verschiedenen Regelungsarten unterscheiden sich wie folgt:
Setpoint
Muss die Verflüssigungstemperatur z.B. zur Wärmerückgewinnung
erhöht werden, so muss ein Offset-Wert (r34) eingestellt werden.
Die Funktion DI5 muss auf 1 gesetzt werden.
Wenn anschließend ein Signal am DI5-Eingang anliegt, so wird der
Sollwert erhöht.
Die Funktion DI5 muss auf 1 gesetzt werden.
Wenn anschließend ein Signal am DI5-Eingang anliegt, so wird der
Sollwert auf die r28-Einstellung verändert.
Der derzeitige Sollwert, nach dem der Regler arbeitet, ist in "r29"
zu sehen.
Wenn der Außentemperaturfühler ausfällt, wechselt der Sollwert
auf die Einstellung von r28.
AK-PC 560
